Vízfűtési rendszer: a rendszerek típusa, a kábelezés típusai

A vízmelegítés a ház leghatékonyabb és gazdaságosabb fűtési rendszere. Különböző vízfűtési rendszereket fejlesztettek ki, és egy privát ház körülményei között megfontolni a jellemzőiket, előnyeiket és működésük jellemzőit.

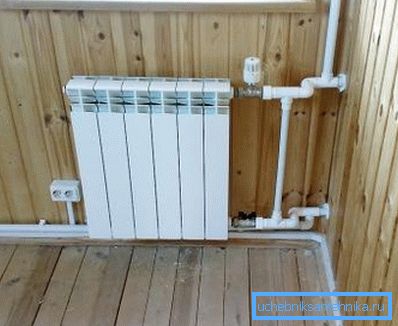

Fűtés folyékony hűtőközeggel

Általános információk

A lakás kényelmének fő mutatója a levegő hőmérséklete, mivel az ember csak szűken jelzett hőmérsékleti tartományban élhet. A bolygónk északi féltekének kontinentális szélességi területein azonban az éghajlat messze van ettől a távolságtól, és az embereket kénytelen mesterséges hőforrásokat használni.

Korábban ilyen forrás nyílt tüzet egy barlangban vagy kunyhóban, majd a tűz a házban található kemence kemencéjébe költözött. Azonban, ahogy a lakosság növekedett, a tűzifa és az egyéb tüzelőanyag-típusok hiánya egyre hevesebb lett, és a személy a fűtési hatékonyság növelésének problémájával szembesült.

  Figyelj! Így jelent meg az a gondolat, hogy a hőt szállító anyagot, egy anyagot, amely közvetítő szerepet játszik a hőnek a lángtól a levegőbe való átvitelében a házban.

A probléma az, hogy a gázok rosszul vezetik a hőt, és ha nagy házuk van, akkor hosszú idő telik el a távoli helyiségek melegítéséhez, hogy megmelegítse a sütőt, túl forró a kemence közelében, és hideg a távoli helyiségekben. Ezért a fő feladat az volt, hogy minimális veszteséggel hőt teremtsen minden helyiségben.

Ebben a szakaszban megfogalmazhatjuk a hűtőközeg fő követelményeit:

• Nagy hővezető képesség. Szükséges a hűtőközeg leggyorsabb fűtésére;
• Nagy hőteljesítmény. Ez a paraméter határozza meg az anyag hőenergiát tároló képességét. Nyilvánvaló, hogy minél több hőt tárol és közvetít a közvetítő, annál hatékonyabban működik a rendszer;
• Nagy mobilitás. Az anyagnak rendelkeznie kell olyan tulajdonságokkal, amelyeket bonyolult technológiák alkalmazása nélkül lehet szállítani beltérben;
• Elérhetőség. A hűtőfolyadéknak olcsóbbnak és különböző régiókban elérhetőnek kell lennie, ugyanis baleset esetén sürgős helyettesítésre van szüksége, hogy elkerülje az otthoni fagyasztást;
• biztonság. Az anyagot nem veszélyezteti az emberre és a környezetre, gyúlékony, mérgező, robbanásveszélyes vagy kémiailag agresszív vegyületeket és anyagokat tartalmaz.

Figyelj! A felsorolt ​​paraméterek közül a legalkalmasabb anyag a szokásos víz, amely a folyadékok között a legmagasabb hőkapacitással rendelkezik, képes a csöveken és a csatornákon a gravitáció vagy a nyomás hatására mozgatni, biztonságos és hihetetlenül széles körben elterjedt.

Így meghatározták a feladatot: meg kell teremteni egy olyan rendszert, amelyben a víz egy szigorúan meghatározott útvonalon halad át a kemence tüzivől a fűtőberendezésekig.

Figyelj! Egyszerűen megfogalmazva két hőcserélőre és egy csőre van szükség, amelyen keresztül a víz kering majd közöttük. Egy hőcserélő van beépítve a kemencébe, ahol a folyadék felmelegszik és a második - a helyiségben, ahol a hűtőfolyadék a tárolt energiát a levegőbe adja.

Fűtőkazánok

Ha a hőenergia forrása üzemanyag, akkor a kazán a megszerzés módja. Ez a fűtési rendszer szíve hűtőfolyadékkal. A teljes fűtési teljesítmény hatékonysága függ az eszköz megbízhatóságától, és az orosz téli körülmények között a túlélés egyik feltétele, ezért az első feladat a kazán választása.

A legfontosabb kritérium itt az az üzemanyag rendelkezésre állása és költsége, amelyen az egység működni fog.

Az ilyen típusú kazánok az alkalmazott üzemanyagtól függően:

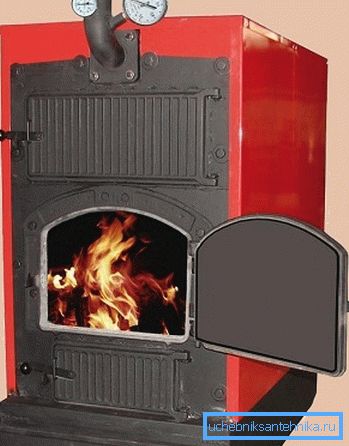

• Szilárd tüzelőanyag vagy fa kazán. Tűzifa, szén, koksz, tőzeg, pellet, brikett és egyéb éghető biomassza használatos;

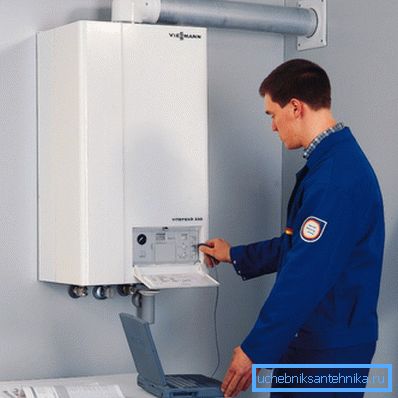

• gáz. A csomagtartó, a sűrített vagy cseppfolyósított földgáz használata;

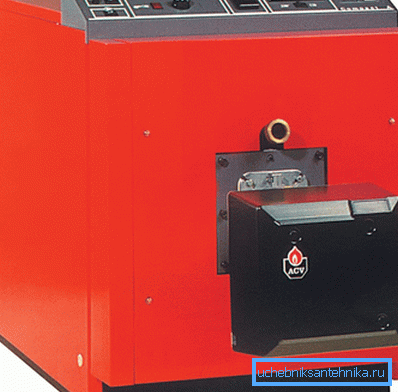

• Dízel fűtőkazánok. Folyékony kőolajtermékeket használnak: dízelolaj, dízelolaj, különböző olajok, benzin, kerozin, stb .;
• elektromos. Melegítse fel a vizet fűtés vagy elektrode módszerrel.

Ha hatékonyságról beszélünk a kilowattórán át tartó hőmennyiség, valamint az üzemanyag rendelkezésre állása és elterjedtsége tekintetében, akkor a gáz- és faégető egységek a kétségtelenül kedveltek, az előbbi a legelőnyösebb.

Figyelj! Ha házad egy gázszállító rendszerhez csatlakozik, akkor vegyen egy gázkazánt, ha az autópálya nincs összekötve, akkor válasszon egy faégető lehetőséget. A villamos energia és a dízel túl drága az átlagfogyasztó számára.

A rendszerek típusai

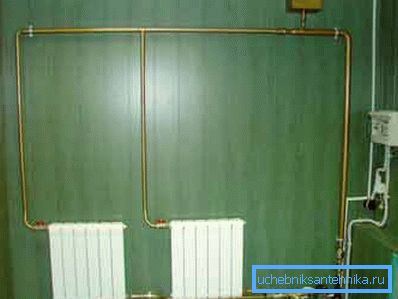

Természetes keringéssel

A természetes vízkeringéssel rendelkező fűtőkör a legegyszerűbb és legolcsóbb, de a leginkább hatékony rendszer. Kis házméretekkel és fűtési területekkel ez egy teljesen működő verzió, amelynek építése nem igényel komoly számításokat és bonyolult telepítési munkákat.

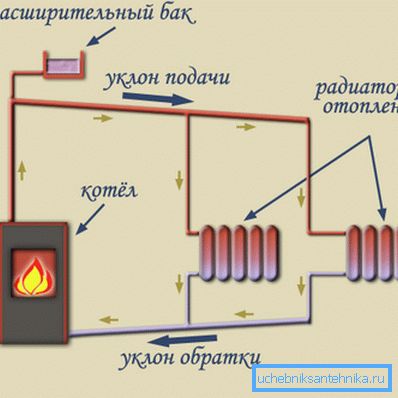

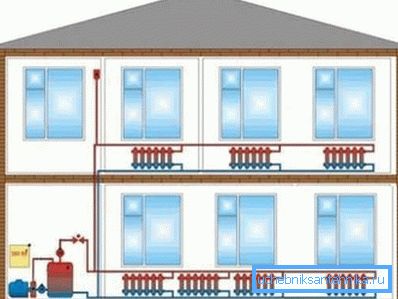

Egy ilyen rendszer működési elve egyszerű: a kazán a szoba alsó részén van elhelyezve, jobb - az alagsorban. A víz feltölti a csővezetéket, amely a kazánból felfelé vezető szállítócsőből áll, majd a cső fokozatosan leereszkedik és áthalad az összes helyiségen, majd végül visszatér a kemence hőcserélőjéhez.

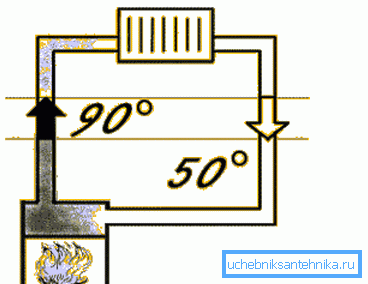

Amikor az égő be van kapcsolva, a víz felmelegszik, kibővül és felfelé nő a csőben a forró és hideg folyadék sűrűsége közötti különbség miatt. Amint az áramkör zárva van, a hűtőközeg hideg tömege átkerül a hőcserélőbe, és a folyadék körben kering a rendszerben, és átadja a hőt a lángról a radiátorokra.

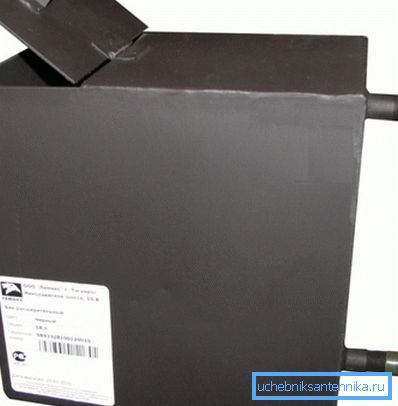

A csövek teljes vízmennyiségének kitágulásának és növelésének kompenzálása érdekében a tetején lévő tartály fel van szerelve a felső ponton. Lehet nyitva, mert a csövekben a nyomás nem számít.

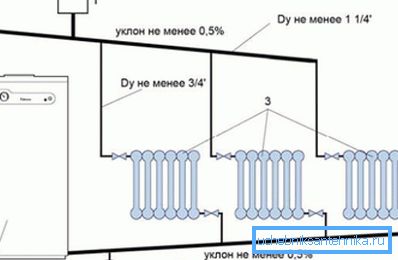

Figyelj! Szükséges ismerni és figyelembe venni a csőátmérők és a hajlásszögek kiválasztásának szabályait. Úgy gondolják, hogy egy lineáris csőmérő 5 mm-es lejtése elegendő, egy klón a vízmozgás irányába készül.

A kis falusi házak szervizelésére ilyen rendszer elfogadható. Nincs szükség számításokra, és a "hasonlóan mindenki máshoz" hasonló szabvány szerint kerül végrehajtásra, mivel a házak mérete és architektúrája nincs különösebb eltéréssel. Ezenkívül a design viszonylag könnyen összeszerelhető a saját kezével, és minimális anyagot igényel.

Kényszerített forgalomban

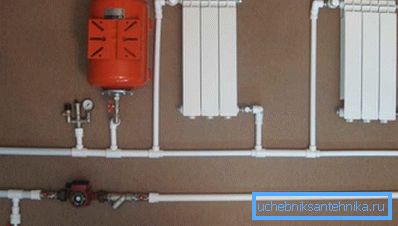

Egy fejlettebb és hatékonyabb fűtési rendszer egy olyan rendszer, amely a hűtőközeg kényszerű áramlását jelenti. Ez a megoldás lehetővé teszi, hogy felgyorsítsa a víz mozgását a csöveken keresztül, és szállítsa a még forró folyadékot a távoli helyiségekbe. A víz kényszermozgását a csővezetékbe beépített szivattyú okozza.

A pontosan kiszámított menetsebességnek köszönhetően növeli az üzemi hatékonyságot, csökkent az üzemanyag-fogyasztás és növeli a kényelmet a szobákban. Komplex, elágazó és több áramkörű rendszerek létrehozásához kényszerű áramlás szükséges.

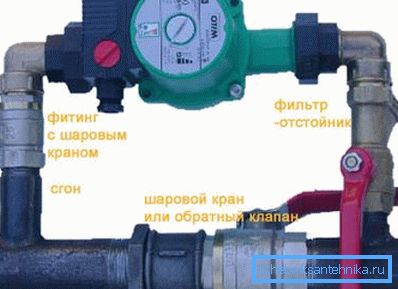

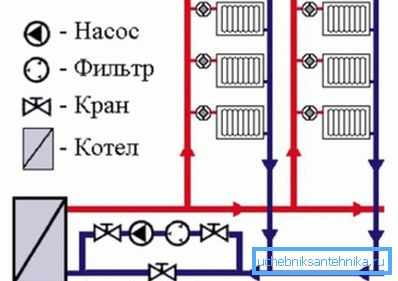

Az ilyen szerkezet kialakítása komolyabb számításokat igényel a hidraulikáról, a keringető szivattyú kiválasztásáról és beszereléséről, a védőfelszerelésről, a zárt akkumulátorról, a nyomásmérőkről és a biztonsági szelepekről. Ugyanakkor nincs külön követelmény a csövek hajlásáért.

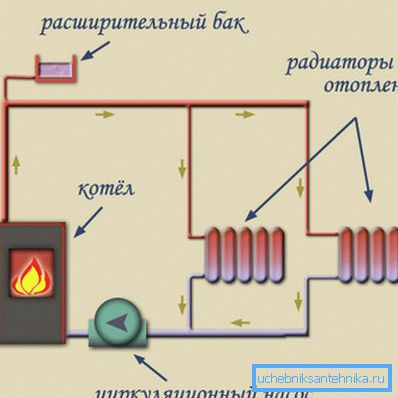

Figyelj! Működés közben a keringető szivattyú nem hoz létre a rendszerben lévő összes nyomást. A lényeg az, hogy az áramkör zárva van, és a víz olyan kerékként forog, és a szivattyú csak a hidraulikus ellenállást és a súrlódást leküzdi, így az általa fogyasztott energia nem befolyásolja a fűtési költségeket.

A számításokból kiderült, hogy a keringtető szivattyú használata 25-30% -kal növeli a munka hatékonyságát. Ezenkívül a többszintes épületek, a több áramkörű és a kollektoros áramkörök normál karbantartásához szükség van kényszerű keringésre. Majdnem minden modern rendszer használja ezt az elvet.

Radiátor bekötése

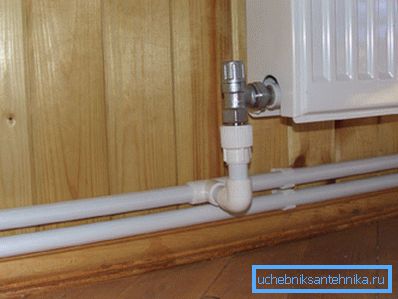

A vízfűtési rendszerek másik fontos különbsége a csővezetékek típusa a kazántól a radiátorokig.

Az ilyen elrendezésnek három fő típusa van:

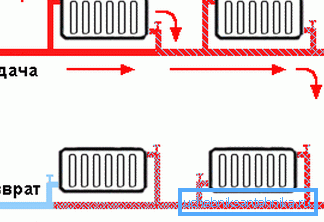

1. Egy csővezeték. Ez a legegyszerűbb és olcsóbb modell, amikor az elemek fűtését egy sorba kötik. A víz bejut az első hűtőbe, a beömlő vezetékbe, átmegy rajta, és ugyanabba a csőbe jut, ahonnan belép a következő készülékbe, miközben mozog;

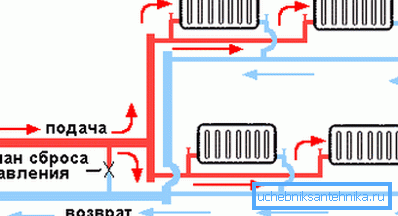

2. Kétcsöves modell. Egy bonyolultabb, de hatékonyabb kialakítás, amelyben az elemeket az ellátóvezeték bemenete és a visszatérő kimenet csatlakoztatja, és nincs ilyen üzenet a csövek között. A párhuzamos csatlakozás lehetővé teszi, hogy egyenletesen felmelegítse az összes eszközt, ami növeli a munka hatékonyságát és kényelmét;

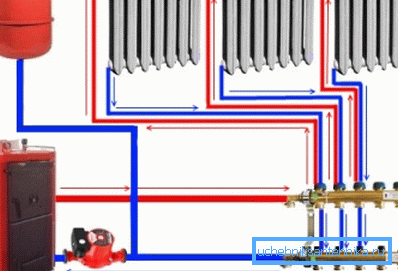

3. Collector Beam Connection feltételezi a hűtőközeg ellátását az elosztócsatorna-ellátásba, ahonnan a csövek az egyes radiátorok bejáratáig jutnak. A csővezetékekből a csövek visszatérnek a visszatérő fejrészhez, és onnan a víz belép a kazánba. Ez a megközelítés lehetővé teszi, hogy több helyiségű, meleg padló és nagy házak többkörös rendszereit szervezzük.

Az egycsöves ellátó szervezet alkalmas kis házak természetes forgalma, vagy egyedi helyiségek - nyári konyhák, műhelyek, szaunák stb.

A kétcsöves rendszert hatékonyabbnak tekintik az eszközök egységes fűtése, az egyes helyiségek hőmérsékletének beállítása, valamint az automatizálási berendezések pontosabb vezérlése. Alkalmas bármilyen típusú épülethez, és leggyakrabban használatos.

A gyűjtőkábelezés a leghatékonyabb és legfejlettebb, de az ár jelentősen nagyobb a csővezetékek nagyobb száma, a kiegészítő berendezések, a szelepek, valamint a komplex telepítés és számítás miatt.

Figyelj! Ma a legelterjedtebb kétcsöves és vegyes kábelezés, amely kombinálható a meleg padlók gyűjtőivel.

következtetés

A vízmelegítés az egyetlen valóban hatékony hőellátó rendszer az ár-minőség arány tekintetében. Nyilvánvaló, hogy a berendezések és a szervezeti rendszerek folyamatosan javulnak, és a divatos alternatív rendszerek és a régi típusú vízmelegítés összehasonlítása abszurd és nem meggyőző. A videó segít a probléma jobb megértésében.
