Vízkonvektorok fűtése - késedelem nélküli melegítés

A víz mint hűtőfolyadék használata költséghatékony ötlet. A lakásokban egyre gyakrabban telepítenek vízmelegítőket a szokásos akkumulátorok helyett. Az olyan előnyök, mint: a biztonság, a tömörség és az exkluzív kialakítás csak a konvektorok növekvő népszerűségéhez járulnak hozzá.

Tervezési jellemzők

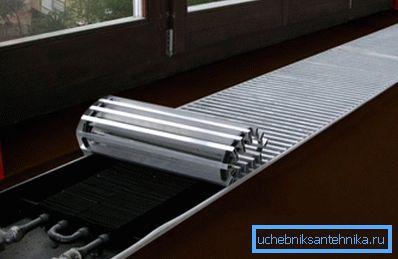

Kívülről az egység egy téglalap alakú, tömör test, amelyet egy rács borít. A padló változata olyan, mint egy kis pad, a fal változata egy kis vastagságú panel, és a beágyazott is csak a rácson keresztül látható.

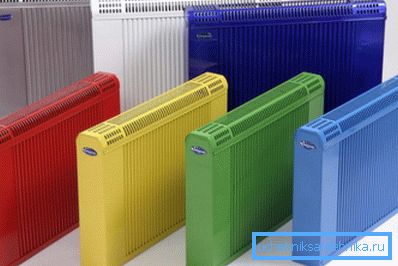

A klasszikus burkolat rozsdamentes acélból készül. A szoba kialakításának és az ügyfelek kívánságainak figyelembevételével azonban a test fából, márvánnyal vagy MDF-ből készülhet.

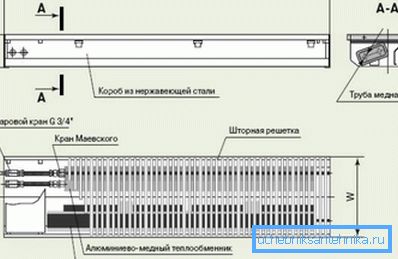

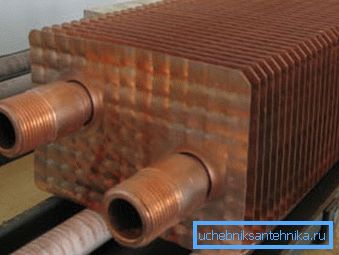

Ascetic kívül, a konvektorban a vízmelegítés bonyolultabb. A "szívük" hőcserélőnek minősül, amely rézlemez vagy cső egy tekercs formájában. Ez merőleges a módszer a szorosan illeszkedő lamellák csatolták.

A csővel való összekötés helyének kizárnia kell a legkisebb hézagokat, amelyek csökkentik a hőátadást. A rézlemezeket leggyakrabban a lemezek gyártására használják, lehetnek acél és alumínium változatok, a fő dolog az, hogy a hővezetőképesség magasságban van.

Figyelj! Tekintettel arra, hogy a víz állandóan érintkezik, ennek az elemnek ellenállhat a korróziónak is. Tehát a színesfémek előnyösek.

A felemelőhöz vagy a központi csővezetékhez való csatlakozás speciális bemeneti nyílásokon keresztül történik, amelyeken a készülék végén vagy oldalán helyezkednek el. A modern fűtővíz konvektorok csapszelepekkel vagy kézi / automatikus szelepekkel vannak felszerelve a felesleges levegő felszabadítására, ami hátrányosan befolyásolja a hőátadást.

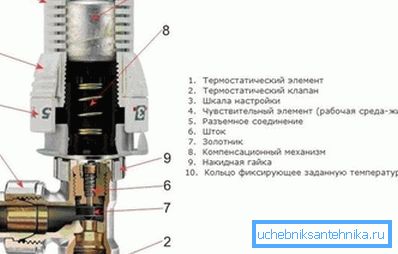

Ha egy elektronikus termosztátot / termosztátot tartalmaz a csomag, akkor figyelemmel kíséri a készülék működési ritmust. A fűtési folyamat időnként leáll, ha a beállított hőmérsékletet eléri és újra elindul, amikor a levegő hűl.

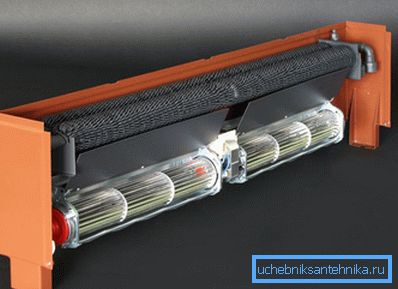

A levegőáramlás fokozása érdekében egy ventilátort használnak, amely már beépített, vagy megvásárolható. Ez a hasznos kiegészítés (1-2 darab) csak a padlófűtésű konvektoros fűtőberendezéseknél található.

Hogy a konvekció segít melegedni

A hagyományos elemekkel ellentétben, amelyek a felmelegedést melegítik fel a felületükről, a vízmelegítő konvektorok másképpen működnek. Levegő tömegeket kevernek, hideg levegőt cserélnek, kellemes hangulatot teremtve. Nem érzi az égetett por szárazságát és különleges kellemetlen szagát.

A fűtési rendszerből származó melegvíz belép a hőcserélőbe és melegíti a lemezeket. A felhasznált anyag hõvezetõképességére való tekintettel a részek nagyon gyorsan felmelegednek. A rácsban lévő lyukakon keresztül a meleg masszák szabadon emelkednek, hideg tömegek által elmozdítva.

A beépített ventilátor ösztönzi ezt a folyamatot, és néhány perc múlva máris érezheti az eredményt. Ugyanakkor a hatásfok 95% -ra emelkedik, ami miatt nagyméretű ablakok és ajtónyílások tágas szobáiban vízkonvektorokat kell használni.

A GOST 20849-94 szabvány követelményeinek megfelelően a vízmelegítõ konvektoroknak meg kell felelniük az elsõ lényeges tulajdonságnak - az ellenállóképességnek és az erõsségnek, amelyet 1,5 MPa vizsgálati víznyomással kell ellenõrizni. A fűtőelemeket és a házat korrózióálló, hőálló kompozícióval kell bevonni.

Többek között a fűtési vízkonvektor viszonylag olcsó, mivel egyre népszerűbb. A fal-, padló- vagy lábazatépítés szakembereinek beszerelése majdnem kétszer olcsóbb, mint a belső. Ezt az árat az emelt emeleten lévő eszközrésen végzett előzetes munka összetettsége igazolja.

Tipikus konvektorok rövid leírása

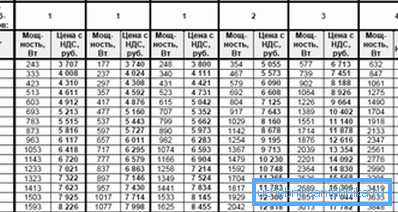

Műszaki jellemzőik fontosak a vízmelegítők számára, alapjuk szerint a fűtőkészülék egyedi típusát választják ki.

A tipikus konvektorok jellemzői a következő határokon belül vannak:

• a megengedett legnagyobb nyomás a működés során 16 bar;
• nyomásvizsgálat - 25 atm;
• a víz hőmérséklete elérheti a 130 ° C-ot;
• maximális esetfűtés - 60 ° C;
• a hőcserélő lehet 4 vagy 6 soros;
• a hőcserélő vízmennyisége 0,7-0,9 l;
• 90-170 liter közötti óránkénti teljesítmény;
• teljesítmény 100 és 200 kW között;
• súlya 14-21 kg.

Összeszerelés

A vízmelegítők szerelési útmutatója egyszerű és egy fűtővezetékhez való csatlakozással rendelkezik. A földalatti modellek egyidejűleg vannak felszerelve a padlószerkezettel, falra vagy alaplapra is bármikor felszerelhetők.

A telepítési folyamat magában foglalja az elektromos kábelek, a hűtőfolyadék-ellátó áramkörök, valamint az egységdobozhoz tartozó résszel ellátott vezetékeket, amelyeknek a végső padlóban kell lennie. Jobb, ha ezt a munkát szakképzett szakemberekre bízza.

Figyelj! Számítsa ki a telepítés kapacitását is, oktassa a szakembert, ha nem hőmérnök, akkor nem számíthatja ki például a hőveszteséget a fűtés kiszámításakor. Szüksége lesz a helyiség területére, a szigetelésre és a mennyezet magasságára vonatkozó információkra.

A fűtővíz konvektor a céltól függően 2 funkciót képes elvégezni:

• felmelegíti a helyiséget - a készüléket az ablaknyílásoktól eltávolítják;
• hozzon létre egy levegő akadályt a hideg levegő az ablak területén - egy fűtő az ablakkal szemben, 20-30 cm távolságra.

A kifogástalan fűtést az alábbi telepítési feltételeknek megfelelően lehet elérni:

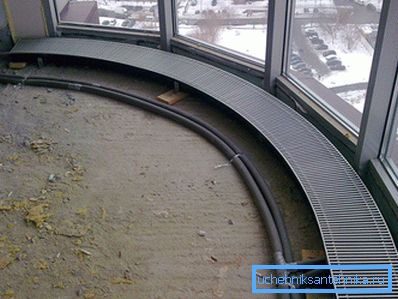

1. A hűtőfolyadék beömlése / kifolyása merev vagy rugalmas csatlakozásokból és elzáró szelepekből áll (Magába foglalja).

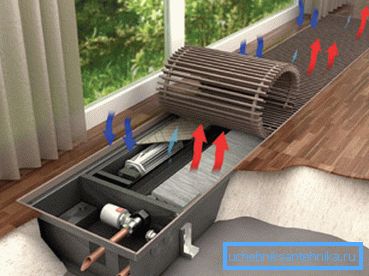

1. A konvektor fülke mélységének olyan mélységgel kell rendelkeznie, hogy a készülék dekoratív borítása a kész padlóval egyenes.
2. A konvektor szélességén és magasságán 10-15 mm között megengedhető nyílások vannak.
3. A csavarok beállítása konvektor vízmelegítés vízszintesen igazítva és rögzítve.
4. A rések szigeteltek és speciális anyaggal vannak lezárva..
5. A befejezett padlózat felszerelése után csatlakoztassa a szemhéjakat (elektromos, ha van beépített ventilátor).
6. A fennmaradó hézagokat tömítse fel a tömítőanyaggal vagy a befejező anyaggal, kapcsolja be a készüléket és fedje le a rácsot.

A fal- és lábazati fűtőberendezések felszerelése nem sok árnyalattal rendelkezik, és az objektumot a vízellátó hálózathoz csatlakoztatja, és ez könnyen kezelhető a saját kezével.

Mielőtt egy fali melegítővel dolgozna, el kell távolítania az akkumulátort, majd folytassa közvetlenül a telepítést.

1. A radiátordugók helyett csavarozzon két, azonos átmérőjű, általában 20 mm-es csatlakozót az ujjakra.
2. A konzolon rögzítse a konvektorot és illessze tengelyét a menetek tengelyéhez.
3. Szorítsa le a fűtőelem meneteit, tolja fel a tengelykapcsolókat ütközésig, és húzza meg a rögzítő anyákat.
4. Annak érdekében, hogy elkerülje a víz kalapácsot, indítsa el a felnyitót, lassan nyissa ki a szelepeket.

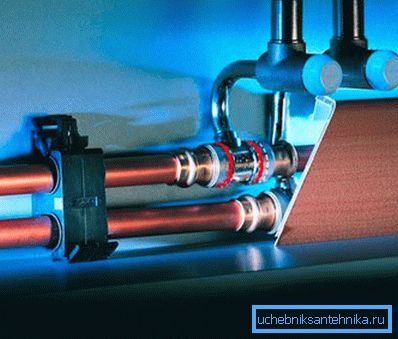

Figyelj! Amikor a lábazati modellt a városi fűtési rendszerhez csatlakoztatja, használjon többrétegű műanyag csöveket, amelyek keresztkötéses polietilénből készültek, speciális szerelvényekkel. A második lehetőség forrasztható a réz szerelvényekkel a csövekhez. Ez megóvja a tervezést a trükköktől, változásokkal a vízhőmérséklet és a túlnyomás hatására.

Összegezve

A vízkonvektorok használata - a legolcsóbb fűtési forma. A különböző telepítési berendezések lehetővé teszik, hogy finoman melegítse a helyiséget anélkül, hogy kiszáradná a levegőt. A hőmérsékletszabályozó rendszerek lehetővé teszik a folyamatos termikus küszöb fenntartását, a családi költségvetés megtakarításával.

A videó ebben a cikkben részletesen bemutatja a vízszintes konvektor telepítési folyamatát.
