Vízmelegítő kazánok szilárd tüzelőanyagon: jellemzők,

Mik a szilárd fűtőanyag kazánok a vízmelegítéshez? Milyen előnyei vannak az egyéb tüzelőanyagokat használó termékekkel szemben? Komoly hibák vannak? Hogyan csatlakoztassa a kazánt a fűtőkörhöz? Próbáljuk megtalálni a válaszokat.

eszköz

A modern szilárd tüzelőanyagú vízmelegítők acél vagy öntöttvas kandalló vízmelegítő-hőcserélővel, amely a fűtési rendszerhez kapcsolódik. A fűtés után a hővezető fűtése megkezdődik, és konvekciós folyamatok indulnak benne: a meleg víz az ing felső részébe emelkedik, majd a fűtési körbe; hideg, ennek megfelelően leesik.

Kis töltési idővel és helyes konfigurációjával a meleg és a hideg víz közötti sűrűségkülönbség elegendő ahhoz, hogy a fűtőkészülékek stabil keringését biztosítsák. A fűtési rendszerek keringtető szivattyúit azonban gyakrabban használják a keringetési sebesség növelésére és a radiátorok hőmérsékletének kiegyenlítésére.

Szinte minden modern termék, beleértve az orosz származású szilárd tüzelőanyag-kazánokat, a legegyszerűbb automatikus berendezéssel van ellátva - egy olyan termosztát, amely lefedi a befúvót, amikor a hűtőfolyadék túlmelegedett. Ez korlátozza az oxigén elérését a kemencébe és csökkenti a rendszer hőteljesítményét.

Azonban: a hagyományos konstrukciójú kazánokban a hatékonyság is csökken. Az oxigénhiányos égés fokozza a nem elégséges égéstermékek koncentrációját: az üzemanyag szó szerint a csőbe repül.

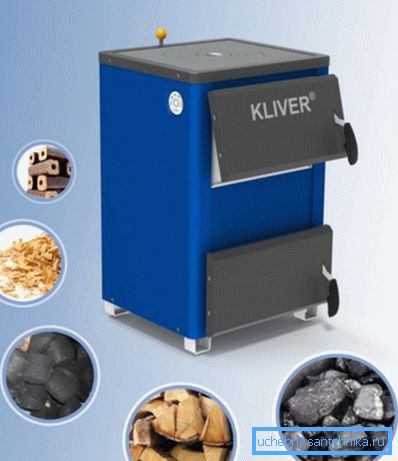

Milyen szilárd tüzelőanyag-kazánok üzemanyagként használhatók?

• Tűzifa.
• Szén.
• Pellet (fahulladékból préselt pellet).
• Tőzeg brikettek.

A gyakorlatban gyakran két funkciót kombinálnak: megmelegítik a házat, és lehetővé teszik számukra, hogy megszabaduljanak az éghető törmelékektől.

Összehasonlítás az alternatívákkal

Hogyan tárgyaljuk az általunk megvitatott termékek funkcionalitását és hatékonyságát az alternatív megoldásokéval?

nyalánkság

A fő és valójában az egyetlen meggyőző érv a szilárd tüzelőanyaggal működő fűtőkészülékek javára egy kilowattóra hőmennyiség, másodszor csak a főgázzal. Nem lehet megalapozatlan, átlagos értékeket adunk a különböző típusú üzemanyagokra.

Megjegyzés: a vidéki területeken a tűzifát gyakran nem kell elvben fizetni. A holtfa időszakos gyűjtése költségmentes költségeket biztosít.

ellenérvek

De a lista nagyon jelentős.

• A kazán az égéstermékek eltávolítását igényli. Ugyanakkor a klasszikus dizájnokban a hőmérsékletük elég magas ahhoz, hogy komolyan vegyen részt a tűzbiztonságban: a kéménycsövet a faházakon keresztül hőszigetelő cső segítségével áteresztik.
• A szilárd tüzelőanyag fűtés elkerülhetetlenül bizonyos mennyiségű koromot jelent, belépnek a házba, és a hozzá kapcsolódó szagokat.

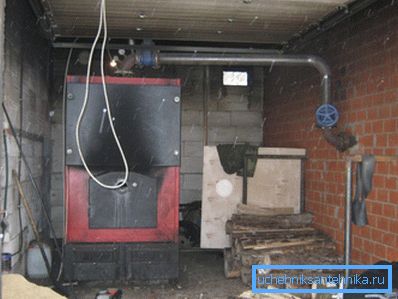

By the way: a fűtőkészülék telepítése egy külön kazánházban teljesen megoldja ezt a problémát.

• Bizonyos körülmények között a kipufogó csillapítás előfordulhat a kéményben: az égéstermékek a házba áramolnak.. A már említett szagok és korom mellett ez nagyon valós lehetőséget jelent a szénmonoxid mérgezésére.
• Végül, a legfontosabb: egy fa- vagy szénkályha gyakori terhelést és tisztítást igényel.. A klasszikus kazánok frekvenciatöltése - legfeljebb 4 óra; hosszabb szünetekkel a ház hőmérsékletének csökkenése észrevehetővé válik.

Különleges teljesítmény

A kazánok egyes változatai eltérő mértékben hátrányos helyzetben vannak.

turbirovanie

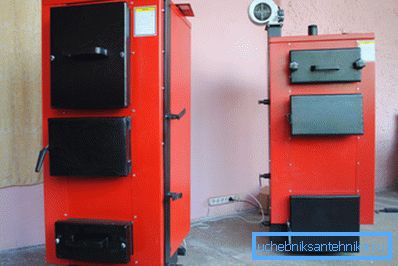

A befúvó ventilátor felszerelése lehetővé teszi, hogy rugalmasan szabályozza a levegő áramlását az égési zónába. A tûzoltó és a hamutartó zárt ajtóival végzett munkája lehetetlenné teszi a nem teljes égéstermékek felhalmozódását és a tolóerõ visszaszorítását.

Pellet bunker

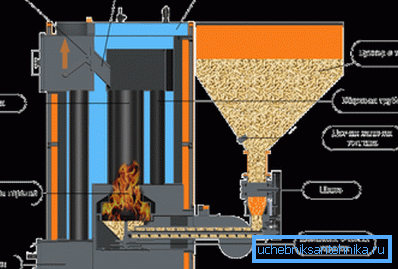

Az automata termékek pelletre (többek között az orosz gyártás szilárd tüzelőanyaggal működő fűtő kazánjai meglehetősen nagyszámúak) lehetővé teszik az ömlesztett üzemanyag hosszú távú szállítását. Az ilyen egységek autonóm működésének időtartama több napig is elérhetõ.

Gázgenerátor

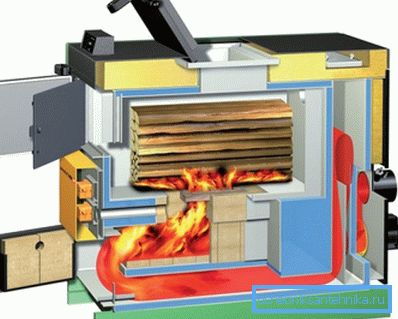

Gázgenerátorok vagy pirolízis forróvíz-szilárd tüzelőanyag-kazánok két lépésben szétszakítják a faanyag égetési folyamatát.

1. Kezdetben a kemencében töltött üzemanyag korlátozott levegőárammal ég el. Ez nagy mennyiségű szén-monoxidot és illékony szénhidrogéneket eredményez.
2. Természetes vagy kényszerített tolóerejű, nem teljes égéstermékből származó termékek bejutnak az utánégetőkamrába, ahol friss levegővel keverednek és meggyulladnak.

Mi az eredmény?

• A kazán hőteljesítménye rendkívül rugalmasan szabályozható. Amikor az utóégető kamra az elsődleges rekesz alatt található, a tűzifa még a minimális levegőellátás mellett is folytatódik.
• A teljesítményhatárt többé nem kíséri a készülék hatékonyságának csökkenése. A kemence gázok teljes mértékben égnek.
• Végül a tüzelőanyag-terhelés gyakorisága 10-12 órára nő.

Top égő

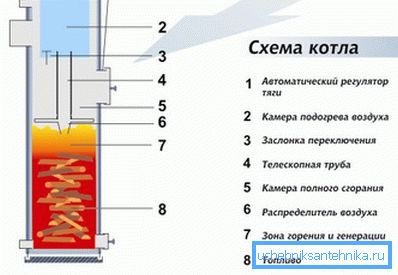

A következő lépés az autonómia növelése érdekében a litván Stropuva mérnökei voltak. Kifejlesztettek vízben szilárd tüzelőanyaggal működő kazánokat, amelyek közül az egyik a próbapadon 31 órán keresztül autonóm működést mutatott a tűzoltó egység egyetlen terhelésénél.

Az innováció lényege az égési folyamat átadása a kemence aljától a csúcsig.

1. A tűzifa vagy a szén be van töltve egy térfogat égéskamrába.
2. Egy mozgatható légcsatorna felülről leereszkedik, ami megreked, ahogy az üzemanyag kiég, és folyamatosan hozzáfér a bejövő levegőhöz a felszínéhez. A teleszkópos csatorna hatalmas levegőelosztóval végződik, hőálló acélból - üveglapból. Elkülöníti az elsődleges égés- és pirolízis-kamrákat is: a nem teljes égésű termékek égnek a kazán felső részén, amikor friss levegőt biztosítanak nekik.
3. Az égetés után a kemencében maradt legkisebb hamut teljesen elszállítják a kéményen keresztül a felszálló levegőáramlás.

kötő

A szilárd tüzelőanyaggal működő fűtőberendezésnek a fűtési rendszerhez való csatlakoztatásának módja típusától függ.

Gravitációs rendszer

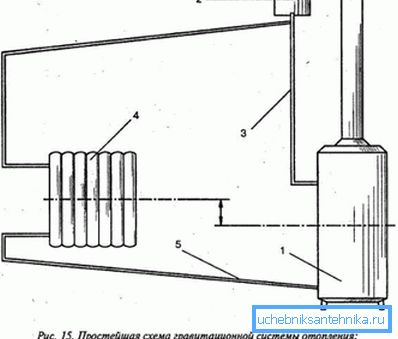

Egy tipikus gravitációs fűtési rendszer egy egyemeletes házban egyetlen cső Leningrád. A palackozás egy gyűrű az egész ház körül, párhuzamosan a fűtőkészülékek csatlakoztatásával.

A gyorsító kollektor a kazán kimeneti fúvókájából indul: egy vastag töltőcső 3 méter magasra emelkedik. Minél nagyobb a magasságkülönbség a gyorsító kollektor és a kazán felső pontja között, annál nagyobb a nyomás az áramkörben, annál gyorsabb a keringés.

A kitöltés tetején nyílt tágulási tartály van felszerelve. Miután a gyűjtő üreges, folyamatos lejtőn esik, a kazánra esik.

A gyengéd lejtő lehetővé teszi, hogy egy kővel két madarat ölts:

1. A hűtővizet gravitációs töltéssel leeresztik, és visszatérnek az ismételt fűtési ciklusba.
2. A levegő és (ha a hőcserélő túlmelegszik) a gőz a tágulási tartályba kerül.

Természetes cirkulációs fűtési rendszer esetén a következő méreteknek kell megfelelni:

Kényszerített keringés

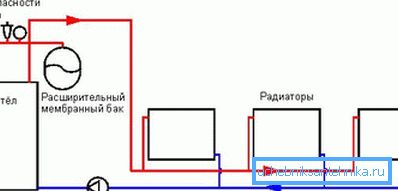

A kényszerkeresztés és a konvekciós fűtőkészülékek rendszerének kialakításához bizonyos mennyiségű kiegészítő berendezésre van szükségünk.

• Valójában keringtető szivattyú.
• Az előszűrőt a szivattyú előtt helyezik el.
• Levegőszivattyú és szelepszűrő.
• Zárt tágulási tartály, amelynek térfogata megközelítőleg 10% -kal egyenlő a hűtőfolyadék térfogatával. Általában a szivattyú után kb. 10 átmérő után töltik fel.
• Olyan hulladékszelep, amely túlhevíti a túlzott nyomást.
• Nyomásmérő a rendszer nyomásának szabályozásához.
• Automatikus légtelenítő.
• Mayevszkij daruk a radiátorok vagy a jumperek számán alapulnak, amelyek a palackozás általános szintje fölé emelkednek.

Ha a kontúr hossza kisebb, mint 60 méter, 20 mm belső átmérőjű csővel végezhetsz; nagyobb méretű, a palackozás a DN25 méretével történik

Kérjük, vegye figyelembe: ne keverjük össze a vezérlőt és a külső átmérőt. Így a DN20 acélcső külső átmérője 24-26 mm. A kontúr egyértelműségéhez, nyilvánvaló okokból, a belső rész fontos.

Kutatási minták

A fűtőberendezések behozatala mellett a szilárd tüzelőanyag-kazánok gyártása már régóta alakult ki a posztszovjet térben.

Ismerkedjünk meg egy pár mintával.

CWR

A CWR márkanév alatt az orosz származású szilárd tüzelőanyaggal működő fűtő kazánok a Medved ügyletből kerülnek értékesítésre, amelynek irodái Kostroma, Moszkva és Ivanovo. Legfontosabb jellemzőjük a legmagasabb égetés; A legmagasabb hőteljesítmény a készüléktartományban, a KVR-40, lehetővé teszi a ház felmelegítését 450 m2-ig.

A KVR-40 családjában a legidősebb, hogy jobban megismerjük egymást.

Tis uni

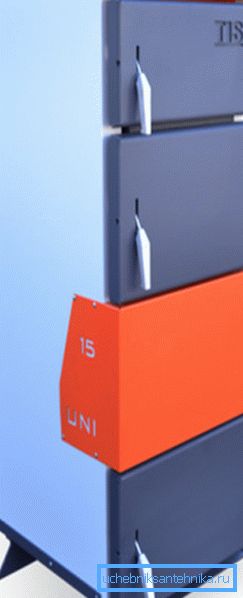

A Tis Uni 25 nevű termék miniatűr felülvizsgálatunkban fehérorosz termelésű szilárd tüzelőanyag-kazánokat mutat be. Hõsünk egy pirolízis kazán, amelynek hõteljesítménye akár 30 kilowatt.

következtetés

Reméljük, hogy anyagaink segítenek az olvasónak megismerkedni a modern fűtési berendezésekkel. A szokásos módon a csatolt videóban további tematikus információkat talál. Sok szerencsét!
