Vízmelegítő rendszerek: hogyan kell egy minőségi klíma
A modern fűtési mérnökök sokféle módon ismerik a lakások melegítését. A házban a kényelmes hőmérsékletet a hőventilátorok, az elektromos konvektorok, a hagyományos faégető kemencék és így tovább termelhetik. De a legkedvezőbb és leghatékonyabb a vízmelegítő rendszerek kazánnal és radiátorokkal.
Folytatva az olvasást, sok hasznos információt megtudhat a mérnöki hálózatok fajtáiról és a telepítés sajátosságairól.
Fűtési hálózatok fajtái
A lakás vagy ház klímatechnikai rendszerének hatékonysága nemcsak a fűtőegység teljesítményétől, vagy a radiátor hőátadási tényezőjétől függ. Ugyanilyen fontos, hogy milyen típusú csővezetéket választanak a hűtőfolyadék szállításához, milyen folyadékáramlást és sok más paramétert szerveznek.
A vízfűtési rendszerek részletesebb és részletes besorolását a különböző kritériumoktól függően a táblázat tartalmazza.
| kilátás | leírás |
| Autonómia | |
| függő | A hűtőközeget egy központosított kazánházban fűtik, és a fűtővezetékekkel fővezetékek segítségével táplálják be. Ez a fajta fűtés telepítve van a régi épületek összes városi lakóparkjában. |
| a független | A fűtőegység a lakásban van felszerelve. Felgyorsítja a vizet, amely a csöveken át áramlik a radiátorok felé, ahol a levegővel hő kerül. Ezután a hűtött folyadék visszatér a fűtőbe a visszatérő csövön keresztül és a következő ciklus kezdődik. A magánlakások túlnyomó többségében hasonló fűtési rendszerek voltak. |
| A környezetkel való érintkezés | |
| nyílt | Ilyen vízfűtési rendszert építettek be a régi kivitelű szilárd tüzelőanyag-kazánokkal ellátott magánházakba. Azonban most van. A tervezett mérnöki hálózat sajátossága, hogy a hűtőközeg túlnyomás nélkül áramlik a csöveken keresztül. A fűtési rendszer része egy nyílt típusú tágulási tartály, amely a legmagasabb ponton van rögzítve. |
| zárva | Zárt típusú zárt tágulótartályt használnak, amely a visszatérő cső kazánházában van elhelyezve. A fűtési rendszert nyomás alatt álló folyadékkal pumpálják. Magánházak esetében ez a mutató 1 atmoszféra, a függő fűtési hálózatokban a hűtőfolyadék központosított ellátása esetén a nyomás akár 6 atmoszférát is elérhet. |
| A hűtőfolyadék áramszervezésének módja szerint | |
| súly | Vízmelegítő rendszerek, ahol a víz keringése természetesen a nyomás és a sűrűség különbsége miatt következik be. A fűtött víz tömege kisebb, ezért a rendszer felső pontjára kényszerül. Ezután lehűl, átáramlik a radiátorokon, és hőenergiát ad nekik. Ezután a lejtőn található visszatérő cső visszatér a kazánhoz. |
| kötelező | Ebben az esetben az éghajlati hálózat egyik eleme cirkulációs szivattyú. Az ilyen rendszerek hatékonyabbak és költséghatékonyabbak. A telepítésnél nem kötelező a csövek kötelező előfeszítése. Az egyetlen mínusz a fűtés függése a villamos energia rendelkezésre állásától. Anélkül, hogy a szivattyú nem fog működni (mint valójában bármelyik modern kazán). |
| A hűtőfolyadék betáplálásához és kisütéséhez szükséges csövek számával | |
| Egycső | Minden helyiségben gyűrűt helyeznek el egy csőből, amelybe a fűtőtestek párhuzamos vagy egymás utáni módszerrel futnak. Az előnyök közé tartozik az olcsóság, a hátrányok - a javítás bonyolultsága és a ház különböző helyiségeiben a hőmérséklet pontos szabályozása. |
| Kettős cső | Egy ilyen fűtési rendszer, amint azt a neve is jelzi, két csövet tartalmaz: az egyiket szállítjuk, az egyiket eltávolítjuk, a másikot eltávolítjuk. Az előnye, hogy - a képesség, hogy ellenőrizzék a hőmérséklet a radiátorok keresztül termosztátok és egyszerű javítás (blokkolja a hozzáférést a víz elem, akkor nem törik a jelenlegi a fennmaradó radiátorok). A gyártás ára azonban magasabb lesz - a telepítéshez kétszer annyi cső szükséges. |
| Csövek lefektetésével | |
| függőleges | Ilyen fűtési rendszerben a hűtőfolyadékot a felső emeletre táplálják, majd lefolyik, és minden padlón egy fűtőtestet áthalad. |
| vízszintes | Itt a víz függőleges csövön keresztül is felfelé áramlik, majd vízszintes kiömlőnyílás keletkezik, amelyen keresztül a folyadék eléri az összes ugyanazon a szinten lévő elemet. |
| kombinált | Az ilyen vízmelegítő rendszer mind az első, mind a második típus elemeit tartalmazza. |
| Egy zsákutca jelenlétével | |
| holtpont | Ezzel a rendszerrel, amikor az ellátóvezeték eléri a legtávolabbi fűtőtestet, a visszatérő vonallal jumperrel záródik, amelyen keresztül visszaküldik a víz. |
| gyűrű | Ebben az esetben a hűtőfolyadék két csöve egyfajta gyűrűt képez, amely fokozatosan áthalad az összes helyiségen és elemen. Az ilyen rendszer hatékonyabbnak tekinthető. |

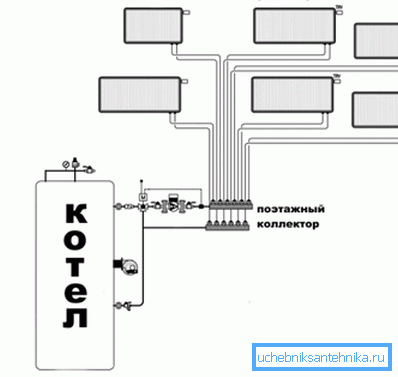

| sugárzás | A hűtőfolyadék a kazánból a gyűjtőszekrénybe áramlik, amelyet egy pár csővel (táplálás és kisülés) csatlakoztatnak a ház minden egyes radiátorához. Tehát pontosan szabályozhatja az egész épület mikroklímáját egy pontból. |
Figyelj! A megfelelő fűtési rendszer kiválasztása sok különböző tényezőtől függ. Ezek közé tartozik a ház területe, a padlók száma, a csövek átmérője stb.

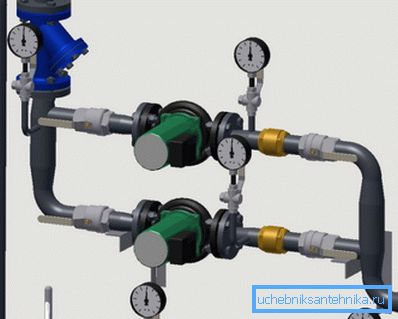

A vízfűtési rendszerek megfelelő rendszerének kiszámítása és kiválasztása a legjobb megoldás egy hivatásos mérnök számára. Hidraulikus számítást végez, amely nélkül az éghajlati hálózat normális működése elfelejthető.
Beszéljünk részletesebben a termikus és kényszerített keringésű fűtési rendszerek leírásáról.
A fűtési módok a vízforgalom módszerével

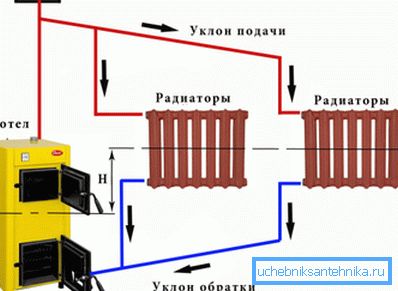

Gravitációs rendszer
Különlegességek
Az éghajlati hálózatban a folyadék természetes áramlásának rendszere kizárólag a természetes törvények alapján működik.
A rendszer a következő:
- melegítéskor a víz könnyebbé válik és a fűtési rendszer tetejére emelkedik;
- lehűl, a folyadék sűrűbbé és súlyosabbá válik, aminek következtében leereszkedik, és egyidejűleg melegíti a helyiségeket.
A leírt fűtés csak akkor volt hatékony, ha a mérnöki hálózatot oly módon szerelték fel, hogy biztosítsa a folyadék intenzív keringését. Ellenkező esetben a hűtőközeg nem végzi el a rábízott szállítási feladatot, és a beüzemelt kazán által termelt hőenergia elvesznek.
A gravitációs fűtési rendszer kiépítésénél és üzemeltetésénél a következő követelményeknek kell megfelelni:
- Helyesen válassza ki a kazán és az elemek összekötő csövek átmérőjét, számítsa ki a hidraulikus ellenállást, állítsa be a teljes hosszúságot függőleges és vízszintes síkban. A szükséges kezdeti adatok az éghajlati berendezésekhez mellékelt dokumentációból szerezhetők be.
- Ne engedje a hűtőfolyadék túlmelegedését. A víz forrni kezd, ezért a csövekben és radiátorokban jelentkező nyomás jelentősen megnő, és ez rothadáshoz vezet. Ennek megakadályozása érdekében a tetején található tágulási tartály segít.
Figyelj! Nem számít, mennyire helyesen gondolkodik, egy 200 négyzetméteres házat melegíteni. méteres vagy 30 méteresnél hosszabb csővezetékeket, és biztosítja, hogy a hűtőközeg természetes keringése nem működik. Szükség lesz elektromos szivattyúk telepítésére, és ez már fűtési rendszer kényszer víz áramlással.
Telepítési eljárás
A gravitációs fűtési rendszer tervezésére vonatkozó utasítások egyszerűek és a következő pontokból állnak:

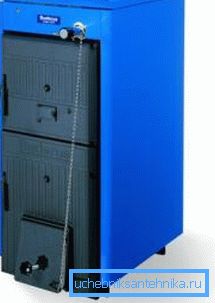

- Először telepítenie kell a kazánt. Nyilvánvaló okokból a csővezetékek legalacsonyabb pontján kell elhelyezni, ahol a hűtőbordákból származó összes hűtött folyadék áramlik.
- A kazán felfelé függesztett függőleges felszálló. Minél magasabb ez a cső, annál hatékonyabb a fűtési rendszer. Leggyakrabban a vége a ház padlásához vezet.
- Egy nyílt tágulási tartály kerül a tetejére.. Ha a padláson van felszerelve, ne felejtse el gondosan szigetelni a tartályt annak érdekében, hogy elkerülhető legyen a hőveszteség és a folyadék befagyása. A membrántartály felszerelhető a kazánházban, a visszatérő csőben.
- Ezután a cső elrendezése megtörtént.. Itt gondoskodni kell arról, hogy a kazán alatt lévő ponton ne legyen fűtőtest. Minél nagyobb a magasságkülönbség, annál hatékonyabb a beépített mérnöki hálózat munkája.
- A csőanyag szabadon választható.. Ne feledje, hogy ha egy szilárd tüzelőanyag kazán van felszerelve a rendszerbe, akkor a hűtőfolyadékot olyan magas hőmérsékletre melegítheti, amelynél a polimer csövek nem használhatók. Ebben az esetben ajánlott acélon maradni.
- Más esetekben a műanyag jobban megfelel, mivel nem hajlamos a korrózióra és alacsonyabb hidraulikus ellenállási együtthatóval rendelkezik.. Győződjön meg arról, hogy a használt csővezetékek és kazáncsövek belső része azonos. A kisebb átmérőjű csövek használata tilos.
Tipp Senki sem tiltja a beömlő és kimenő csövek nagyobb átmérőjű, mint a fúvókát. Gravitációs fűtési rendszer esetén még hasznos.

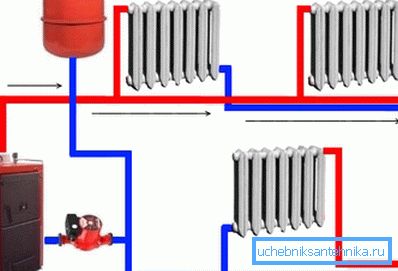

Forced circulation system
Különlegességek
Valószínűleg már megértettétek, hogy a fűtési hatásfok nagymértékben függ a hűtőfolyadék áramlási sebességétől a rendszer összes elemén keresztül. Ezért a vízellátó szivattyúk éghajlati hálózata most népszerűbb.
Ezek olyan kis eszközök, amelyek minimális villamos energiát fogyasztanak és szinte csendben dolgoznak. A modern keringető szivattyúk megváltoztathatják az elektromos motor forgási sebességét, aminek köszönhetően pontosan szabályozható az áramló melegvíz mennyisége, és ennek megfelelően a helyiség hőmérséklete.
A szivattyú növeli a leírt éghajlati rendszer hatékonyságát, így a normál hőmérséklet fenntartására szolgáló üzemanyag kevesebbet költ.
Ezenkívül a szivattyú által szivattyúzott hűtőfolyadék könnyebben képes leküzdeni a hidraulikus ellenállást. Következésképpen, a telepítés fűtési rendszerek használhatja kisebb átmérőjű csövek (nem kevesebb hőcserélő cső).
Telepítési eljárás
A kényszerített fűtési rendszer elrendezése különbözik a gravitációs hálózat egyszerűsítés irányába történő beszerelésétől.
Különösen:
- A szivattyú a visszatérő csőre van szerelve úgy, hogy a belépő folyadék a lehető legalacsonyabb hőmérsékleten legyen.
- A fűtőkazán ugyanolyan szinten helyezhető el, mint a radiátorok.
- Csak egy membrán-tágulási tartály lehet a rendszer része (gyakran már be van építve a kazánba). Tehát a csövekben lévő folyadék 1-1,5 atmoszféra nyomás alatt áramlik.
- Ügyeljen arra, hogy az előírt SNiP csőszakasz nem szükséges.
Kombinált fűtési rendszer
A magánházak építésénél gyakran használják az úgynevezett kombinált fűtési rendszert. Ebben az esetben a csővezetékeket, a radiátorokat és a kazánt a gravitációs hálózat szabályai szerint szerelik fel, de egy keringető szivattyút egy bypass (bypass) helyeznek a visszatérő csőre.
Mivel a fűtés hatékonyságát is biztosított esetén átmeneti áramszünet vagy meghibásodás a keringető szivattyú.
Tipp Bármely berendezést csővezetékekkel kell összekötni szelepeken keresztül. Szelepet vagy bypass szelepet is el kell látni egy bypasstal. Ebben az esetben a berendezést fel lehet szerelni javításra vagy cserére, anélkül, hogy a hűtőfolyadékot eltávolítaná a csövekből.

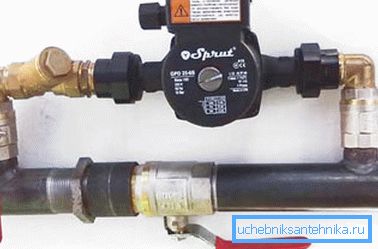

Ugyanígy korszerűsítik az elavult fűtési rendszereket. Csak egy szivattyúval kell ellátnia az oldalt, és az éghajlati hálózat hatékonysága jelentősen megnő.
A fűtési módok a csövek elosztásával
Egycső

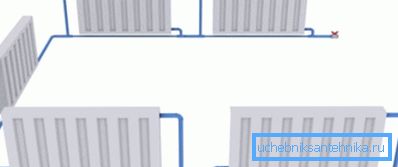

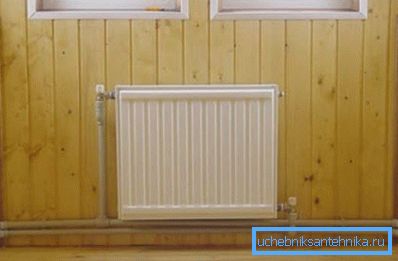

Egy ilyen fűtési rendszer biztosítja egy olyan cső telepítését, amelyen keresztül a hűtőfolyadékot a radiátorokhoz szállítják, és visszatér a kazánhoz. Ebben a csomagtérben a fűtőtestek sorozatban vagy párhuzamosan kapcsolódnak egymáshoz, ahol hőcserélésre kerül sor.
Az ilyen rendszer előnye az olcsóság. Minimum csövek és különböző szerelvények szükségesek.
De nem tud hatékony és kényelmes rendszert hívni, mivel számos jelentős hátránya van:
- kézi vagy hőventilátorokkal nem lehet a hűtőfolyadék mennyiségét beállítani az egyes elemekbe, ezért a kívánt hőmérséklet beállítása minden egyes helyiségben nem fog működni;
- a fűtőtestekre átvitt hőenergia mennyisége csökken, ahogy az elemek távolodnak a kazántól, ezért a legtávolabbi (alsó) helyiségek rosszabbak lesznek.
A leírt rendszer egyes korlátozásainak megkerülése bypass - bypass pipe telepítésével - a radiátor belépő és kimenő csatlakozásához közvetlenül. Ebben az esetben az elzáró és szabályozó szelepek nyitása és zárása nemcsak az akkumulátor kényelmes hőmérsékletét állíthatja be, hanem (ha szükséges) is szétszerelheti és javíthatja a fűtési hálózat működésének megállítása nélkül.
Kétcsöves függőleges alsó kábelezéssel
A fő különbség az egycsöves elrendezés és a kétcsöves elrendezés között két csővezeték jelenléte: az első forró hőátadó folyadékkal van ellátva a radiátorokhoz, a második vizet leeresztik és visszaadják a kazánba.
Ennek a programnak köszönhetően szabályozható az egyes akkumulátorokba belépő folyadék mennyisége és a szobák kényelmesebb hőmérsékletének elérése.

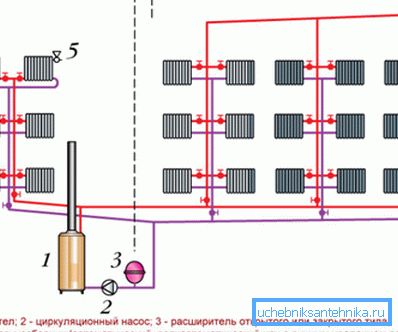

Az egyik lehetőség egy kétcsöves rendszer, függőleges emelőkkel és alacsonyabb elrendezésű betápláló csövekkel.
Jellemzői a következők:
- A rendszer legalacsonyabb szintjén a fűtőkazánból a fűtőkészülékhez csatlakoztatott csővezetékek vannak.
- Ezekből az autópályákból felemelkednek a felszállóhelyek, amelyek a hűtőfolyadékot a rendszer legmagasabb pontjára emelik, és az egyes emeleteken lévő fűtőtestekhez szállítják.
- Ezután a másik csövön keresztül a hűtött folyadékot ismétlődő fűtési ciklusra visszük vissza.
Az ilyen megoldás hátránya a rendszer levegőztetésének veszélye.
Szükséges eszközöket biztosítani a csövek és radiátorok levegőjének eltávolítására:
- a rendszer tetejére emelkedő légcső;
- nyitott típusú tágulási tartály vagy membrános készülék speciális légszeleppel;

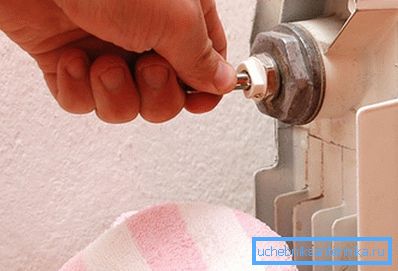

- Mayevszkij daruk az egyes akkumulátorok tetején.

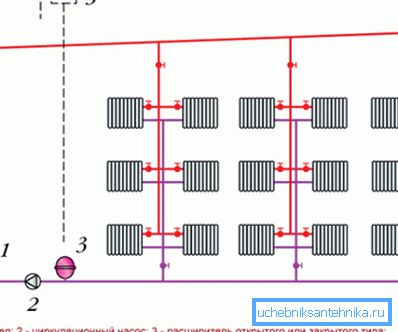

Kétcsöves függőleges, felső kábelezéssel
Ebben az esetben, a folyadék eloszlás a legfelső pontján a rendszer - a tetőtérben vagy a felső emeleten a mennyezet alatt. A hűtőfolyadékot egy függőleges cső szállítja, majd a vízszintes csővezetékeken át áramlik az elemekbe.
Itt is szükség van egy tágulási tartályra, de jobb légmentesen használni, hogy a víznyomás növelhető legyen, mint a fűtési hatékonyság növelése.
A kettős cső vízszintes

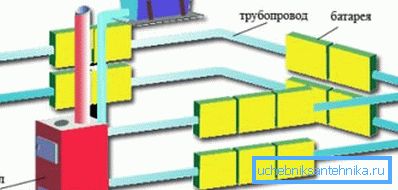

Az ilyen típusú folyadékelosztás csöveken keresztül a legelterjedtebb a magánházak és házak építésében. Itt az a sajátosság, hogy a vízáramlás biztosítása érdekében elengedhetetlen egy keringető szivattyú felszerelése, mivel a vízmozgás kívánt sebességét természetes módon nem lehet elérni.
A csöveket a következő rendszerek egyikének megfelelően helyezzük el:
- holtpont. Ennek az eljárásnak az előnye a csövek igen gazdaságos használata. Mínusz - a rendszer jelentős hossza, ami megnehezíti a pontos beállítását.
- egyidejű. Egy ilyen rendszerben a fűtőkörök hossza rövidebb, megkönnyítve az alkalmazkodást. Azonban a csövek beszerzésének és a beszerelés költsége jelentősen nő.
- változatos. Ebben az esetben minden radiátor csővezetéken keresztül csatlakozik két szerszámhoz - a tápláláshoz és a kisüléshez. A leghatékonyabb hálózat, de a telepítés költsége magasabb, mint az összes többi. Ezenkívül rejtett csővezetéket kell biztosítanunk, mivel nem esztétikus, hogy ilyen számot építsenek a falak mentén.
következtetés
Amint látja, az éghajlati rendszer elrendezésének számos lehetősége van. A kívánt rendszer választása nemcsak a vágytól és a pénzmennyiségtől, hanem a mérnöki képességektől is függ. Ezért az éghajlati hálózatok technikai kiszámítása olyan fontos.
Ez a probléma az anyagban található videóhoz kapcsolódik.
