Vízszintes fűtési rendszer: a készülék jellemzői
A fűtési rendszer vízszintes vezetékeit régóta széles körben használják az egész világon. Hazánkban csak most kezdődik sikeresen új épületekben. Mi annyira vonzó, és milyen típusú is történik, ezt a cikket tekintjük.
A működés alapelvei
A vizsgált rendszer szerkezeti összetétele a következő:
| Elem neve | Leírás és cél |
| Feed Rack | A bejáratnál vagy egy speciális technikai helyiségben található, fűtött hűtőfolyadékot szállít |
| Kihúzó nyílás | A bejáratnál vagy egy speciális technikai helyiségben található, már hűtött hűtőfolyadékot mutat be |
| gyűjtő | Minden emeleten fel van szerelve és elosztja az apartmanokat |
| 2 szelep | Telepítve minden lakásban, amely lehetővé teszi a hűtőfolyadék áramlását |
| Adagolócső | Fűtött hűtőfolyadék radiátorral rendelkezik, amely a padlóburkolatba rejtőzik |
| Visszatérő cső | Eltávolítja a lehűtött hűtőfolyadékot, a padlóburkolatban van |
| radiátor | A szoba felmelegszik |
A kábelezés típusai
A kialakításától függően a fűtési vízszintes vezetékek:
Egycső

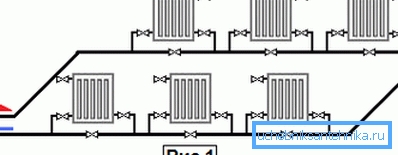

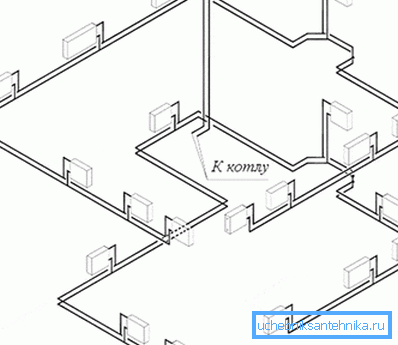

Amint az ábrán látható, ebben a kiviteli alakban a meleg és hideg folyadék áthalad ugyanazon a csőn, és a radiátorok egymáshoz képest sorba vannak kötve.
Természetesen ennek a designnak az ára sokkal alacsonyabb az anyagok gazdaságossága miatt, de néhány kézzelfogható hátrány is felmerül:
- A víz ez alatt az idő alatt lehűl, amíg át nem esik az egész áramkörön, ami jelentősen csökkenti a hatékonyságot és növeli a szoba fűtésének költségét..
Tipp: Javasoljuk, hogy korlátozzák az ilyen rendszerek használatát kis magánlakásokban. Ezekben a fűtőkörök nem olyan nagyok, hogy teljesen megtapasztalják a hűtőfolyadék idő előtti hőveszteségét.
- Az áramkör első és utolsó radiátorának hőmérséklete közötti érzékelhető különbség. Ez negatívan befolyásolja a hő egyenletes eloszlását.
- A saját kezük beállításának összetettsége. Az egyik radiátor működésének minden változása hatással lesz a többiek működésére.
- Nem megfelelő a javítások elvégzésében, mivel még a legkisebb helyreállítás is szükségessé teszi a teljes rendszer leállítását.
Kettős cső
A korábbi verziónál már számos előnnyel rendelkeznek, és teljes mértékben megvalósul a vízszintes huzalozás lehetősége:
- Az elemeken átfolyó folyadéknak nincs ideje lehűlni., mivel a hűtőfolyadék áramlása egy csőben történik, és a lehűtött víz kibocsátása - a másik oldalon.
- A radiátor párhuzamosan felmelegszik, ami lehetővé teszi számukra, hogy azonos hőmérsékleten érjék el őket, és így a legjobb mikroklímát a házban.
- A hőmérséklet szabályozása. Ez lehetővé teszi a fűtési rendszer gazdaságosabb használatát, csökkentve annak teljesítményét a külső felmelegedések idején.

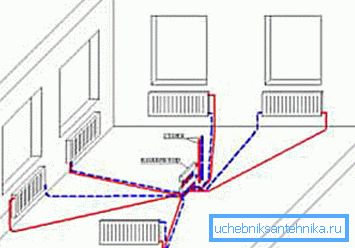

Dupla csöves sugár

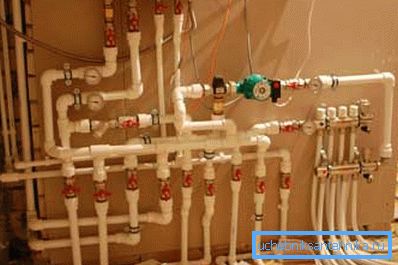

A kollektor, hiszen minden lakásban egy kollektor telepítését biztosítja, amely minden egyes radiátoron elosztja a hűtőfolyadék áramlását.
A csövek elrendezése azonban számos hátránnyal rendelkezik:
- Számos anyag, ami jelentősen növeli a rendszer költségét.
- Keringtető szivattyúk igénye.
De számos előnye még mindig a leghaladóbb és népszerűbb:
- Az egyes radiátorok teljesítményének egyedileg történő beállítása megengedett. Ez egyedülálló lehetőséget nyújt otthona mikroklímájának szabályozására.
- Mindegyik áramkör önálló zárt rendszer.. Kiegészítő eszközökkel felszerelhetők, és ha szükséges, a javítások nem feltétlenül szükségesek a fűtés teljes kikapcsolásához, elegendő lesz a kívánt akkumulátor kivágásához.
- A radiátorokon nincs szellőzőnyílás, már az elosztóban vannak.

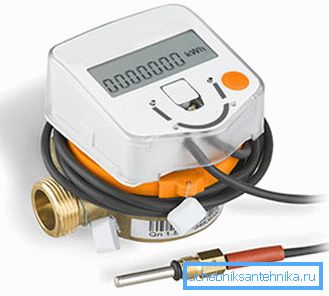

Tipp: a hőfogyasztásmérők telepítését is javasoljuk. Lehetővé teszik, hogy csak a szükséges hőmennyiséget vegye figyelembe, így nem kell fizetnie a túlmelegedett helyiségért.
Általános jellemzők
Olyan sok előnye van, de mi a fogás? Vessünk egy pillantást a vízszintes fűtés gazdasági vonatkozására:
megtakarítás
A hagyományos függőleges rendszerekkel összehasonlítva a tervezett tervezés drágább, különösen a kétcsöves sugáreloszlást érinti. De a hosszú távú kutatás ezen a területen azt mutatja, hogy az első két-három évben kifizetődik. Mi teszi ezt meg?
Lássuk:
- Az összes szerelési munkának mintegy húsz százalékát a fejlesztő fizeti, mivel a fűtési csöveket a padlózatra esztrichbe helyezzük, amikor öntik.

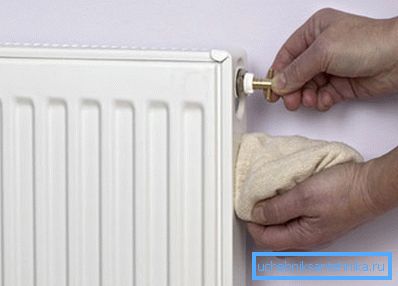

- A radiátorok teljesítményének szabályozása meleg időben megtakarítást eredményez.
- A balesetek és szivárgások számának csökkentése lehetővé teszi a családi költségvetés megtakarítását a vízvezeték-szerelők számára.

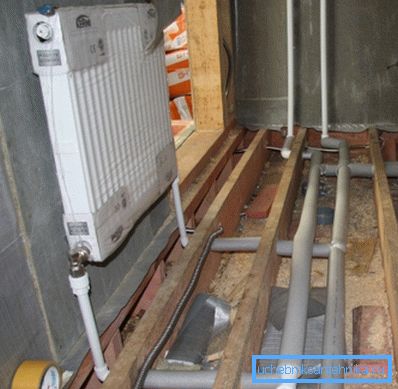

- A használt műanyag csövek sokkal olcsóbbak, mint az acélcsövek.
Minimális kiálló elemek

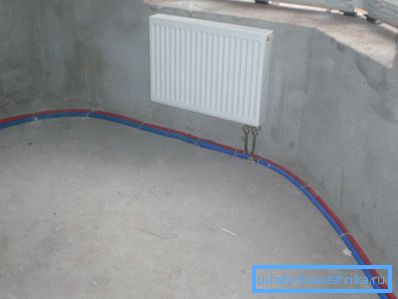

Külön figyelmet érdemel, hogy a hűtőfolyadékot szállító csövek eltakarják a padlóburkolaton. Emiatt a következő előnyöket különböztethetjük meg:
| méltóság | leírás |

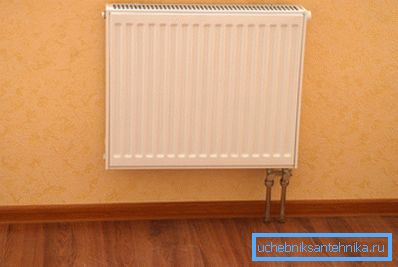

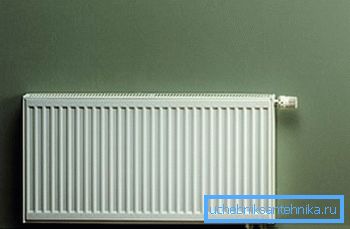

| esztétika | A tervező javítások egyre népszerűbbek, és nem mindenki akarja látni a fémfelújításokat az otthonukban. Ebben az esetben ez a probléma teljesen megoldódott, minden kábelezés el van rejtve a padlón, és nem zavarja a belső térben. |
| biztonság | Különösen igaz ez a kisgyermekes házban való jelenlét esetén. A kiáramló acélcsövek gyakran égési sérülést vagy fizikai sérülést okozhatnak. |
| gyakorlatiasság | A betonban rejtett polipropilén csővezeték ötven éve eléri az életét, nem hajlamos a korrózióra és rugalmasra. Mindezek a tulajdonságok határozatlan időre engedték le a szivárgás lehetőségét. |

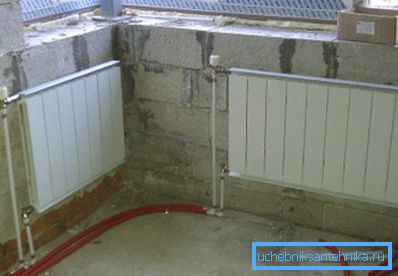

felszerelés
Azonnal meg kell jegyezni, hogy a vízszintes fűtési rendszer telepítési utasításai meglehetősen bonyolultak, és nem ajánlott magának a munkát elvégezni.
Ez a következő okok miatt következett be:

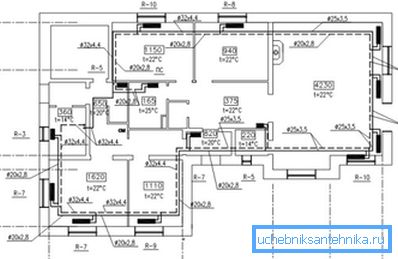

- A szükséges számítások és tervezés komplexitása, amelyet csak egy hivatásos mérnök végezhet.
- Közvetlenül a telepítéshez, az indításhoz és a hibakereséshez fontos tapasztalatokra és ismeretekre is szükséged van a legújabb szabványoknak, amelyek a mi területünkön csak integrálódnak.
- Annak szükségességét, hogy minden kormányzati szakértő bevonja az összes szükséges szabványt, és regisztrálnia kell az összes fűtőberendezést.
Bármely hiba a projektben vagy a kapcsolódási szakaszban többletköltségeket is okozhat, amelyek meghaladják a bérelt szakemberek munkájának fizetését, úgyhogy gondoljon néhányszor, mielőtt a vízszintes fűtési rendszer telepítését saját maga végzi.
következtetés
A vízszintes fűtési rendszerek sok tekintetben jobbak a hagyományos függőleges vezetékeknél. Jobb teljesítményük, nagyobb megbízhatóságuk, teljesítményük és sok más technikai előnyük ellenőrizhető. És még a kamatokkal járó magasabb kamatfizetés is megmarad az első években.
A megadott videóval megismerkedhet további anyagokkal, amelyek közvetlenül kapcsolódnak a kijelölt témahoz.
