Vízszivattyú a fűtéshez: a hűtőfolyadék kényszerforgatása

Leggyakrabban a modern fűtési rendszerek speciális eszközöket használnak, amelyek lehetővé teszik a víz kényszerforgását. Ezek a vízszivattyúk a fűtéshez, és különösen akkor fontosak, ha nagy hőmérséklettartományú épületeket kívánnak biztosítani.

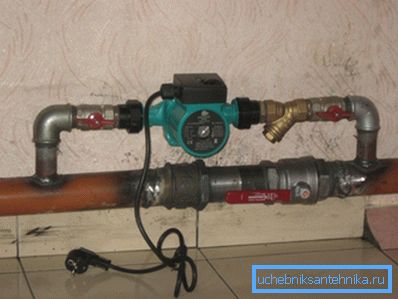

A fényképen a kérdéses termék

A kényszerforgalom előnyei

A hűtőközeg fűtési rendszerekben való mozgása természetes úton vagy kiegészítő eszközökkel történhet. Az első esetben a folyadék a hőmérsékletkülönbség miatt kering, és a második - az elektromos hálózathoz csatlakoztatott szivattyúk miatt.

A kényszerített módszer számos tagadhatatlan előnnyel jár:

  • Nincs szükség a csővezetékek elhelyezési szabályainak szigorú betartására.
  • Lehetőség van a hőmérséklet beállítására az egyes helyiségekben a rendszer működése közben.
  • Keringtető eszköz jelenlétében kisebb átmérőjű elemek használhatók.
  • Az üzemanyag-fogyasztás gazdaságosságát automatikus szabályozás biztosítja.

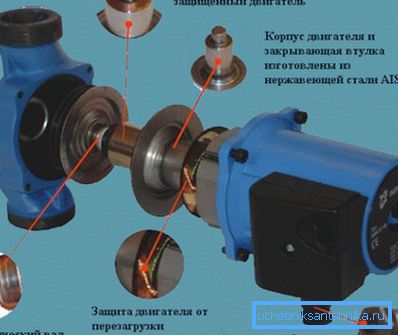

Úgy tűnik, hogy a készülék szétszerelt állapotban van.

FIGYELEM! A fő hátrány az, hogy a hűtőfolyadék átvitelére szolgáló eszköz az áramellátás függvénye. Vészhelyzet esetén az áramvezetékeknél a rendszer leáll.

Alapvető eszköztípusok

A fűtési rendszerek körforgásának szivattyúi jelentősen változhatnak, így az ára kissé eltérhet. Egyes modelleket nagy teljesítmény jellemezhet, mások - a kopásállóság vagy más jellemzők mutatói. Azonban minden eszköz kétféle lehet.

Nedves rotorok tervezése

Ilyen eszközöknél a forgó rész közvetlenül a szivattyúzott közegben helyezkedik el. Az állórészről a járókerék külön üvegből készült, amely rozsdamentes acélból készült. Ami a forgórész tengelyét illeti, nemcsak fémből, hanem kerámiából is készíthető.

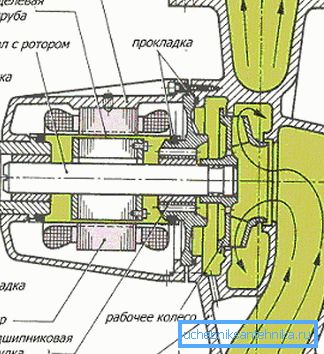

A termék kialakítása nedves rotorral.

A készülék folyadékszivattyúzásának hatékonysága körülbelül 50%, és ez általában elég. A hűtőfolyadékba merülő rotorral ellátott új modellek a moduláris elrendezés támogatásával készülnek, amikor a blokkok a szükséges áramlás és méret szerint vannak felszerelve.

Az ilyen keringető szivattyúk járókereke egyesíti a sugárirányú és axiális mechanizmusok előnyeit. A csapágyak a rotorral és a tengellyel együtt egyetlen egységet alkotnak. Az indításkor az ilyen szerkezetek képesek független levegő eltávolítására.

Száraz rotoros termékek

Ezeket az eszközöket a nagyobb hatékonyság jellemzi, ezért alkalmasabbak olyan rendszerekbe való beépítésre, ahol nagy mennyiségű szivattyú szükséges. Az eszközmotorok nem érintkeznek a folyadékkal. Jellemző jellemzője a speciális tömítés jelenléte a motor és a szivattyúház között.

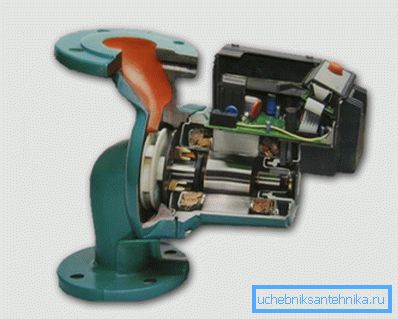

A készülék száraz rotorral van modellezve.

A csúszó felületek közötti munka során vékony vízfilm keletkezik, mivel a fűtési rendszerben a folyadék nagy nyomás alatt van, a környező légkörhez viszonyítva. Az ilyen membrán lehetővé teszi a tömítést, amikor a fő részek forognak.

A gyűrűt általában agglomerált szénből, rozsdamentes acélból vagy kerámiából készítik.

Ha a tervezési jellemzőkről beszélünk, akkor megkülönböztethetünk két terméktípust, amelyek költsége jelentősen eltérhet.

  • A konzolberendezések különálló struktúrában készülnek, amely nincs kapcsolatban a testtel. A járókerék és a motor tengelye egy speciális csatlakozóval van összekötve.
  • A monoblokk analógok olyan blokk, amely magában foglalja a motort és magát a testet. Ebben a változatban a járókerék a tengelyre van szerelve.
Ez egy olyan modell, amelynek rotorja nem érintkezik vízzel.

Figyelj! A száraz rotort tartalmazó termékek kis épületek fűtésére nincs értelme. Telepítheti őket, amikor fűtési rendszert hoz létre nagy házakban és más nagy épületekben.

A beszerelés

Az eszköz viszonylag valószerű felszerelése a saját kezével, mivel ez a folyamat nem jelent bonyolult lépéseket, bár még mindig szüksége van bizonyos készségekre. A fő készülékkel együtt mindig tömítőgyűrűket és szükséges alkatrészeket kell biztosítani.

Jó hely a telepítéshez.

Főbb rendelkezések

  • A telepítési helyet úgy kell megválasztani, hogy a durva szűrőt is fel lehessen helyezni. Megvédi a készüléket a rozsda nagy részecskéitől és más zárványoktól.
  • Munkavégzés után a járókeréknek vízszintesnek kell lennie. Ha ezt figyelmen kívül hagyja, akkor a keringető szivattyú működés közben zajlik, vagy teljesen megszűnik.
  • A fúvókák telepítése során nem szabad összetéveszteni. Általános szabályként speciális nyilakat helyeznek a testre, amelyek tükrözik a munkakörnyezet mozgásának irányát.
  • A menetes csatlakozókat speciális szalaggal vagy rendszeres vontatással kell lezárni. A párnázó elemek szükségszerűen tömítésekkel vannak elválasztva.
  • A szivattyú és az elzárószelepek felszerelése közvetlenül a bypasson történik, ami szükséges, hogy vészhelyzet esetén a hűtőfolyadék átjuthasson a központi csővezetéken keresztül.
  • A rendszer indítása előtt csavarja le a csavart a fedélen. Ebben az esetben a levegőt eltávolítják a rendszerből.

A cselekvések sorrendje

A szivattyú beszerelésekor egy konkrét tervet kell betartania a nehéz helyzetek elkerülése érdekében. A műveletek részletes ismertetése az alábbiakban található.

Tükrözi a legfontosabb pillanatokat.

1 - szivattyú, 2 - durva szűrő, 3 és 4 - átfedő elem.
  1. Az első lépés az, hogy előkészítse a fűtési rendszert a készülék telepítéséhez.. Ehhez teljesen távolítsa el a hűtőfolyadékot. Kívánatos a fűtővezetékek tisztítása is.
  2. Ezután a szivattyú közvetlenül a bypass szelepre van felszerelve.. A motor tengelyének rögzítésekor a dobozt minimális erőkifejtéssel kell elforgatni. A beépített daruk szélén.
  3. Ezt követi egy löket behelyezése a központi csővezetékbe.. A munka során különleges szerelvényeket vagy hegesztőgépet használnak. A főcsövön egy daru is fel van szerelve.
  4. Az üzembe helyezést az elektromos hálózathoz való csatlakozás követi.. Minden modell 220 V feszültségű vonalról működik.
  5. A fő munka elvégzése után a rendszer tesztelésre kerül.. Ehhez tele van hűtőfolyadékkal. Ha nincs szivárgás, és a keringés normális, akkor a munkát minőségi módon végezték el.
A telepítés vizuális bemutatása.

Figyelem! Annak érdekében, hogy a folyadékot ne ürítse ki az egész rendszerből, szelepeket használhat. A készülék közvetlenül az eszköz helyének elülső részén helyezkedik el.

A hiba lehetséges okai

  • A terminál és a fővezeték helytelen elhelyezése súlyos üzemzavarhoz vezet.
  • A motor nem vízszintesen van elhelyezve, így a levegő felgyülemlik, ami letiltja a készüléket.
  • A rossz szűrőberendezés szilárd részecskéket szállít a termék működésével kapcsolatban.

Következtetésként

A modern fűtési rendszerek vízfűtésére szolgáló cirkulációs szivattyúkat gyakorlatilag kötelező elemnek tekintik, mivel ezek miatt a csővezetékek telepítését az esztétikai szempontok figyelembevételével végzik. A készülék részletesebb megismerése érdekében ajánlott a javasolt videó megtekintése.
