Zárt és nyitott fűtési rendszerek: jellemzők

Ha nem kell forró vízellátást csatlakoztatni, akkor valószínűleg nem érdekel, hogy milyen fűtési rendszerrel rendelkezik - nyitva vagy zárva (kivéve az akadémiai érdeklődést). A nyitott nézet azonban a legegyszerűbb és független.

A hűtőfolyadék cirkulációja természetes módon történhet, a termodinamika törvényei szerint, a kazán kimeneti nyomásának fokozott nyomása miatt, de kényszeríthető is. Nézzük meg közelebbről a különbségeket, a pozitív és a negatív oldalakat, továbbá megmutatjuk neked egy tematikus videoklipet.

Megkülönböztető jellemzők

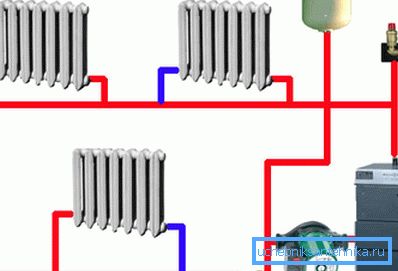

Nyílt rendszer

Megjegyzés. A nyitott típusú fűtési rendszer olyan tágulási tartályt jelent, amely nem hermetikusan zárva van. Ennek következtében a víz elpárolog, és külső forrásokból (lyukak vagy központi vízellátó rendszerek) kerül a fűtési rendszerbe.

Rendszerint nyílt típusú rendszerekben a keringető szivattyút nem használják, ezért működésük nem függ harmadik féltől származó energiaforrásoktól - elektromos vezetékek vagy dízel (karburátor) áramfejlesztő. Mindazonáltal az utasítás nem tiltja semmilyen módon a merülő szivattyút a kazán visszatérő csövébe, ami körülbelül egy fele növeli a szilárd tüzelőanyag kazán, tűzhely vagy kandalló hatékonyságát.

Azonban egy ilyen rendszer nagyon fontos különbsége az, hogy önállóan működhet, villanyáram vagy földgáz nélkül, és telepíthető olyan területekre, amelyek teljesen le vannak vágva minden kommunikációról.

Figyelembe véve azt a tényt, hogy a nyitott rendszerben lévő víz meglehetősen lassan áramlik (a klasszikus változat - segédszivattyú nélkül), a fűtési csöveket nagy átmérővel választják ki, legalább 40 mm-re, mivel a károsodás elkerülése érdekében biztosítani kell a fokozatos melegítés lehetőségét.

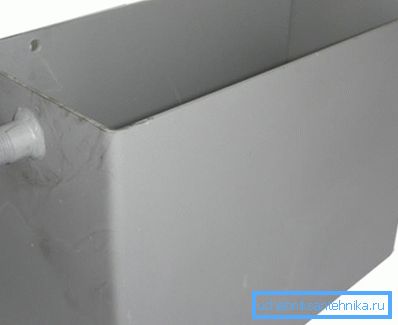

Ezenkívül az acélból vagy műanyagból készült tágulási tartályt minden esetben a fűtőkör felett kell elhelyezni annak biztosítására, hogy a rendszer tele legyen a tartályból származó vízzel.

Ezekben a kontúrokban a vízszintes csövek lejtése kötelező - ezt úgy végezzük, hogy lehetővé tegyük a hűtőközeg normál keringését. A számítások szerint egy ilyen meredekségnek a kazánban lévő hűtőfolyadék-ellátó pont 0,01% -ának kell lennie, de ez a megoldás meglehetősen nehéz kiszámítani - a telepítéskor sokkal könnyebben megfigyelhető egy 8-10 mm-es lejtés egy lineáris mérőnél, és biztosítja a rendszer megfelelő áramlását.

Egy nyitott rendszer előnyei és hátrányai

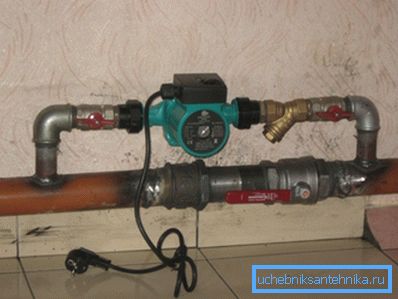

• A nyitott fűtési rendszer fő előnye abszolút függetlenség a harmadik féltől származó energiaforrásokkal, vagyis mindkettővel (keringtető szivattyú csatlakoztatásakor) és nélkülük működik, amikor a keringtető szivattyú nincs aktiválva. Ez azt jelenti, hogy amikor el akarja indítani a kényszerű keringést, akkor zárja le a szelepet, amely a bypass cső (lásd a fenti fotót) között található, a víz áramlását, és a segédszivattyún keresztül mozog. Ha nincs áram, ez a szelep kinyílik, de a szivattyú előtti ütemben blokkolódik, és a hűtőközeg természetesen kering.
• Egy ilyen rendszer könnyen csatlakoztatható a kazánhoz, mivel itt nincs szükség különleges ismeretekre, például olyan elektromos vagy gázegység beszerelésekor. Itt akár egy tégla kályha és egy fűtővíz tartály is használható kazánként.
• Itt az üzemanyag nem csak szén és tűzifa szolgálhat, hanem száraz, szerves hulladékokat is, amelyek a háztartásban lehetnek.
• A nyílt rendszer legfőbb hátránya, hogy a víz leengedése szükséges, amikor a kazánt le kell állítani, és a lassú, de egyenletesen lévõ áramkör melegítését is fel kell melegíteni.
• A fagyásgátló nem használható a hűtőfolyadékhoz, ráadásul állandóan szükséges a tartályban levő folyadék szintjének ellenőrzése, alacsony hatásfok.
• Nagy légúti elakadás esetén nagy veszély áll fenn - rendkívül nehéz természetes módon kidobni a levegőt az áramkörről - ezért mesterséges nyomást kell létrehoznod. Ezt vízzel a rendszerbe pumpálják.

Zárt rendszer

Megjegyzés. A fűtési rendszer zárt típusának fő különbsége az összes komponens tömörsége, és a víz elpárolgása teljesen hiányzik itt. A hűtőfolyadék cirkulálása zárt áramkörökben csak kényszerített (keringtető szivattyú) lehetséges. Az egész rendszer egy fűtőberendezésből, csövekből, radiátorokból (padlófűtés) és egy tágulási tartályból áll.

Azokban az esetekben, amikor a hűtőközeg nyomása az áramkörben magasabb, mint a normál, az áramló szelep aktiválódik a tágulási tartályban, és a felesleges folyadék áramlik ott, ezáltal stabilizálva a teljes nyomást.

Amikor a vízhőmérséklet csökken, a nyomás csökken, de a keringető szivattyú visszaállítja a hiányt, és automatikusan szivattyúzza a kívánt mennyiségű vizet a kívánt érték elérése érdekében. Általánosságban elmondható, hogy a tüzelőanyag-berendezés itt a légtelenítés funkcióját végzi.

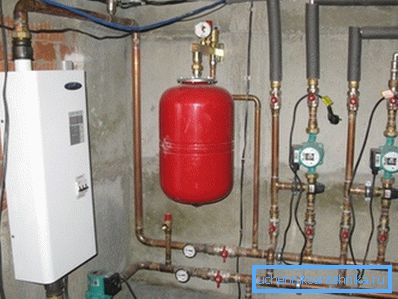

Egy nagyon fontos és alapvető csomópont a légtelenítéshez a tágulási tartály, amely két félből áll (ez a felső képen látható), egymás szélével feltekercselve. A tartály belsejében membrán vagy membrán van, amely hőálló gumiból készült.

A tartály bizonyos mennyiségű gázt tartalmaz, leggyakrabban nitrogént (ha a szivattyúzza a gyártó), de lehet, hogy a szokásos levegő is felhalmozódik ott, ha szükséges.

Belül a tartály két részre oszlik a membránon - egyikükben nitrogén vagy levegő van, a másikban pedig a felesleges hőhordozó, amelyet nyomás alatt egy biztonsági szeleppel szorítanak, miközben a két hordozó nem érintkezik egymással. Amikor a folyadék lehűl, a tartályban lévő nyomása leesik, és a gázt a másik kamrából a gumimembránon keresztül tolja vissza.

Zárt fűtési rendszer előnyei és hátrányai

• A zárt fűtési rendszerek előnyei közé tartozik egy meglehetősen kényelmes telepítés (a tartályt bárhol az áramkör felett és alatt is elhelyezhetjük), valamint a vízszint folyamatos ellenőrzésének szükségességére.
• Az ilyen rendszer megóvása a leolvasztástól lehetővé válik fagyálló. A helyiség hőmérsékletét a fűtőkörben lévő folyadék mennyiségének növelésével vagy csökkentésével lehet szabályozni, miközben a nyomás önállóan állítható.
• A rendszerhez további fűtési forrás is csatlakoztatható, azaz a tartalék kazán, valamint az ilyen kazánok egyszerre működhetnek.
• A természetes párolgás hiánya miatt nincs szükség táplálásra külső forrásból (jól vagy központi vízellátás).
• De van néhány hátránya, például a kazán zavartalan működése, közvetlenül függ a keringető szivattyú működéséhez szükséges villamos energiától, ráadásul a fűtőtestek magas áron vannak.
• Ezenkívül probléma lehet a tágulási tartály elhelyezésével - 30-60% -kal tölti meg a hűtőfolyadékot, míg a legkisebb százaléka nagy konténerekre esik, amelyek térfogata több ezer liter lehet. De az autonóm áramkörökben ez a probléma nem releváns.

következtetés

A fent említett rendszerek bármelyikét, mindig bizonyos készségekkel felszerelheted a saját kezedet. De mind egyben, mind egy másik esetben nagyon fontos, hogy pontosan meghatározzuk a kazán teljesítményét, ami elegendő lesz a helyiség adott területére.
