A szennyvízcsatornák közötti távolság és egyéb szabványos

09-02-2018
Kültéri szennyvíz

Ennek a cikknek a megírása az, hogy összeállítsa a dimenziók és távolságok alapvető követelményeit, amelyeket a vízelvezető rendszer lefektetése során követni kell. Meg kell tudnunk, hogy mi lehet a minimális távolság a csatornatartók között, hogy mekkora a szennyvíztisztító zóna mérete és mi lehet a csatorna átmérője. Tehát menj.

Szennyvízcsatornák.

Információforrások

A legfontosabb információforrás számunkra a Szovjetunió építésügyi államtitkára lesz, az 1986-ban elfogadott SNiP 2.04.03-85. Szabályozza a külső csatornahálózatok lefektetését és a kapcsolódó struktúrák kialakítását.

Érdekes: szinte ezzel párhuzamosan elfogadták az SNiP 3.05.04-85-et, leírva a külső vízellátó és csatornázási hálózatok építésének követelményeit. Ha az első dokumentum elsősorban hulladékkezelő rendszerek tervezésére szolgál, akkor a második a felhasznált anyagokra és a telepítési technológiára összpontosít.

Néhány információt össze kell gyűjteni egy másik dokumentumban - a SP 32.13330.2012 szabályzatban. Ez a 2013-ban jóváhagyott SNiP 2.04.03-85 frissített változata, amely nem szünteti meg a hatását, hanem bemutatja a szöveg néhány kiegészítését.

kutak

Kezdjük a kutak elhelyezkedésének követelményeivel. Ehhez meg kell kezdeni a típusok vizsgálatával.

Típusok és célok

  • Az ellenőrző kutak a szennyvízcsatorna működésének ellenőrzésére irányulnak, és legfontosabb, hogy elkerüljék az elzáródások elkerülését.
  • Rotary - ugyanazt a funkciót végzi a készletek mozgásának irányában. Bármely csőhajlítás mindig a megnövekedett kockázatok helye; a megoldás teljesen megoldja ezt a problémát, amely lehetővé teszi, hogy az eltömődést kijavítsa, amikor előfordul.
A fotó-rotációs csatorna jól. A fordulóponton felülvizsgálatot végeznek az eltömődések megtisztítására.
  • Differenciál-meredekség kompenzáció. A túlzott torzítás nem kevésbé káros a hulladékrendszer munkájánál, mint távolléte: a kifolyó anyag túlzott gyors mozgása azt eredményezi, hogy szilárd frakciók halmozódnak fel a csőben, fokozatosan csökkentve a hézagot.
  • A hubok a csővezetékek ízületében vannak felszerelve.

elhelyezkedés

Az SNiP-nek megfelelően a kútnyílások közötti legkisebb távolságot az aknák lyukakhoz az összekötő cső mérete határozza meg.

Átmérő mm Legrövidebb távolság, m
150 35
200 - 450 50
500-600 75
700 - 900 100
1000 - 1400 150
1500 - 2000 200
2000 alatt 250-300

A csomóvájatok, ahogy könnyű kitalálni, mindenütt csatlakoznak a csatornarendszerhez; Forgó - ahol a cső irányát váltja. Ezenkívül a projektben a lejtés vagy a szakasz megváltoztatásának pontjaiban meg kell adni őket.

méretek

A kerek lyuk szakaszát ismét a csőszakasz határozza meg:

  • 600 mm - 1 m;
  • 700 mm - 1,25 m;
  • 800 - 1000 mm - 1,5 m;
  • 1200 mm - 2 m.

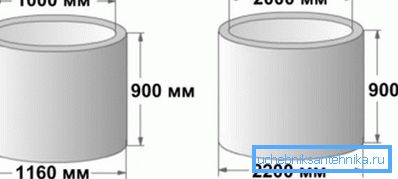

A két legkedveltebb méretű gyűrű.

Azonban: a 3 m-nél nagyobb mélységben a legkisebb átmérő 1,5 m.

A kút munkafelületének magassága (a tálcától vagy a polctól a fedélig) általában 1800 mm. Nyilvánvaló, hogy az utasítás nem mindig érvényes: a terepen a mélység növelésére vagy csökkentésére kényszeríthetők. Ha 1,2 méter vagy kisebb, a keresztmetszet a fenti értékekhez képest 300 mm-rel emelkedik; míg nem lehet kevesebb, mint egy méter.

A gömbök nem 700 mm-esek; nagyméretű csövek használata esetén hagyja el a tisztítóeszközöket.

A keskeny nyak megnehezíti a kút tisztítását.

csövek

A vízelvezető rendszer elhelyezésekor a következő legkisebb csőméretekre kell alapozni:

Az objektum Legkisebb átmérő, mm
Intra negyed lakossági és ipari hálózat 150
A hazai és ipari használatra szolgáló utcai hálózat 200
Negyedéves viharhálózat 200
Street vihar hálózat 250
Intra negyed és utcai hálózat olyan településeken, ahol a kibocsátási mennyiség kevesebb, mint 300 m3 naponta 150

Ezenkívül az SNiP szabályozza a cső lejtését.

Nemcsak a külső hálózatok szempontjából fontos: ugyanezeket az értékeket kell követni, amikor a belső csatornákat kezével kezelik.

  • 50 mm-es csövek esetében az optimális lejtés 0,035 (3,5 cm / line méter).
  • 110 - 0,02.
  • 150-0,01.
  • 200 - 0,008.

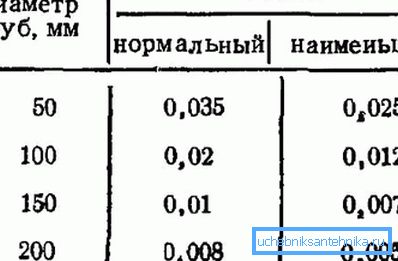

Az optimális és minimális megengedett lejtés a legnépszerűbb méreteknél.

Egészségvédelmi zónák

Méretüket a szerkezet típusa és teljesítménye határozza meg.

struktúra A szaniter védelmi övezet mérete méterben, kapacitással, ezer m3 / nap
Legfeljebb 0,2 0,2 - 5 5 - 50 50 - 280
Szűrő mező 200 300 500 -
Mezőgazdasági öntözési terület 150 200 400 -
Biológiai tó 200 200 300 300
Szivattyúállomás 15 20 20 30

Mi legyen a csatorna távolsága a ház alagsorához?

Itt vannak azok a paraméterek, amelyeket egy autonóm szennyvízelvezető rendszer tervezésénél kell követni egy magánháznak (kapacitás - kevesebb, mint 15 köbméter naponta).

  • A föld alatti szűrési terület szaniter védelmi övezete 15 méter.
  • Szűrődoboz vagy homok- és kavicsszűrő esetén 25 m.
  • Egy szeptikus tartály 5 méterre épülhet az alaptól, és egy szűrőházat építhetünk 8-kor.
A szeptikus tartály helye a kertben.

Megfordul, mélység

Mi a gyűjtőcső legkisebb fordulási sugara?

  1. 1200 mm-es keresztmetszetével egyenlő a cső átmérőjével.
  2. Ha a cső vastagabb, mint 1200 mm, a minimális fordulási sugár megegyezik az öt átmérővel.

Fontos: az utóbbi esetben az ellenőrző kutakat a fordulógörbe elején és végén kell megépíteni.

Mekkora a minimális mélység, melyet csatorna feküdhet?

Az értéket elsősorban a talajfagyás mélysége és a régióban működő szennyvízcsatorna-hálózatok tapasztalatai határozzák meg.

Ha nincs üzemi adat, akkor a csatorna minimális mélysége:

  • Legfeljebb 500 mm - 0,3 m keresztmetszettel a talajfagyás mélysége felett;
  • Nagyobb keresztmetszettel - 0,5 méterrel a fagyasztási szint felett.

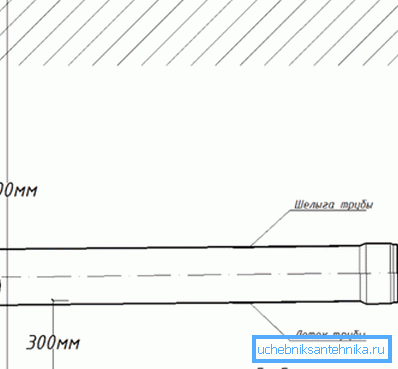

A cső minimális mélysége 0,5 m átmérővel.

Mindkét esetben a cső tetejétől a talajfelszínig terjedő távolság vagy a nulla szintű jel nem lehet 0,7 m-nél rövidebb. A szabály megsértésének ára a fagy és a járművek által okozott károk csúcsainak fagyasztásának valószínűsége. Ha valamilyen oknál fogva ez a feltétel nem kivitelezhető, akkor a csöveket egy konkrét tálcába kell helyezni és szigetelni kell.

következtetés

Reméljük, hogy az olvasó számára kínált anyagok segítenek neki a tervezésben és az önkonstrukcióban. A megszokott módon a videó ebben a cikkben további tematikus információkat tartalmaz. Sok szerencsét!
