A vízsugarak felszerelésének módszerei

Az SNiP szerinti vízkútok földalatti szerkezetek, amelyek célja a vízellátó berendezések felszerelése. Ezek lehetnek szelepek, szelepek, adagolókészülékek, elzáró szelepek stb. Ezek a minták lehetnek négyszögletesek vagy lekerekítettek.

A képen a kívánt méretű építési terv.

Általános rendelkezések

Ezek a berendezések különféle berendezések felszereléséhez szükségesek.

A mérnöki kommunikáció külső részeinek telepítéséhez szükséges követelmények a 2.04.0 / 84 SNiP-ben találhatók.

Általánosságban elmondható, hogy a vízkút részletes leírása így néz ki.

  1. Magassága a lefolyástól a fedélig legalább 150 cm legyen.
  2. A legfeljebb 400 mm keresztmetszetű hálózatok esetében a szerkezet falától a csőig terjedő minimális távolság 30 cm legyen. 500/600 mm-es szakaszokra - ez 50 cm, és a rendszer átmérője nagyobb mint 600 mm - 70 cm.
  3. Legfeljebb 40 cm keresztmetszetű csőperemeket kell elhelyezni legalább 0,3 m távolságra a falaktól. Ha az átmérő több mint 40 cm, akkor a rés 0,5 m-re nő.

Figyelj! Ez az utasítás javítja a telepítési kényelmet. Ha a karima mérete nagy, akkor a rögzítéshez vastag csavarokat kell használni, ezeket gyakran egy hosszú kar segítségével kell meghúzni.

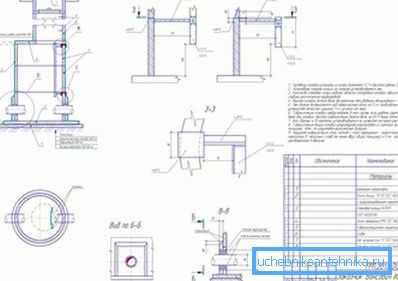

A vasbeton betonok rajzolása.
  1. Az aljzat végétől a falra néző rés keresztmetszete legfeljebb 30 cm legyen 40 cm-rel, az átmérőnél nagyobb, mint ez a -0,5 m érték.
  2. A dugók behúzható szárainak tetejét el kell különíteni minden 30 cm-es felületről, a rögzített típusú rúddal rendelkező kormánykerék 50 cm szabad területet igényel.

A cső aljától az ágynemű szintig:

  • legfeljebb 40 cm - 25 cm keresztmetszettel;
  • 50 / 60-30 átmérőjű;
  • 60-35 mm-nél nagyobb keresztmetszettel.

Figyelj! Ahhoz, hogy behatoljon a kútba, kívánatos, hogy falát saját acél vagy öntöttvas záróelemekkel szerelje fel. Ha ezt nem sikerül elvégeznie, használhatja létrát vagy létrát.

A víz- és szennyvízcsatornák aknafedeleit nem kell szigetelni. Szigetelt elemeket kell használni, ha technikai indokolt. Például a területen nehéz tél.

Vasbeton szerkezetek

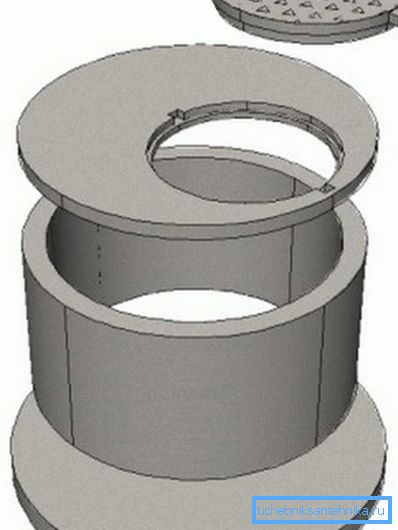

A készülék vasbeton kútja.

A vasbeton leggyakoribb előgyártott gyári kútjai.

Mi teszi ezt a kútot?

A betongyűrűkkel ellátott víztartály eszköze a következő:

  • közúti tábla;
  • a gyűrű kiegészítő;
  • a nyak;
  • padlólap;
  • falgyűrű;
  • fedélnyílással;
  • alsó lap.

A vízsugarak gyűrűinek méreteit a táblázat tartalmazza.

Termékjelölés Méretek mm-ben Súly kg-ban A
magasság Falvastagság Ext. átmérő
COP / 7/1 100 80 700 46 340
COP / 7 / 1.5 150 80 700 68 350
COP / 7/3 350 80 700 140 590
CS-7-5 500 80 700 230 800
COP / 7/6 600 100 700 250 825
COP / 7/9 900 80 700 410 1230
COP / 7/10 1000 80 700 457 1280
COP / 10/5 500 80 1000 320 1105
COP / 10/6 600 80 1000 340 1130
COP / 10/9 900 80 1000 640 1530
COP / 12/10 1000 80 1200 1050 2115
COP / 15/6 600 90 1500 900 2060
COP / 15/9 900 90 1500 1350 2670
COP / 20/6 600 100 2000 1550 3345
COP / 20/9 900 100 2000 2300 4015
COP / 25/9 900 120 2500 2200 16100
KO / 6 70 120 580 60 390

Szerelési konstrukció

A vízvezeték vasbeton kútak leggyakrabban lakásépületekhez vannak szerelve. Saját otthonukban is használják őket. A legtöbb esetben azonban a magántulajdonosok monolitikus négyzet vagy téglalap alakú struktúrákat töltenek be (egyszerű formázást igényelnek, mint körkörös társaik számára). Az építőipari szervezetek kifinomultabb módszereket használnak kész gyári gyűrűkkel.

Röviden röviden arról, hogyan lehet önteni a vasbetonból készült vízsugarakat.

Egy konkrét kút önálló elrendezése.
  1. Meg kell jegyezni, hogy a zsaluelem bonyolult lesz, mivel nyílásokkal kell rendelkeznie a hálózati tálcákhoz és a bejárathoz.
  2. Először meg kell ásni egy gödröt, falainak 20 cm-rel szélesebbnek kell lenniük, mint a jövő kút mérete.
  3. A gödör aljától 20 cm kavicsot vagy homokot kell önteni. Ez a réteg képezi a falak alapját, és vízelvezetésként szolgál.
  4. A gödör falát hengerelt vízszigeteléssel kell lefedni - műanyag burkolat, vízszigetelés, tetőszerkezet. Az ilyen padlózat nem teszi lehetővé a beton víz betáplálását a talajba, ezáltal csökkentve a szerkezet szilárdságát.
  5. Ezután a megerősítő keret fel van szerelve. Horganyzott rudakból készülhet, akasztott huzalral vagy gyári hálóval kötve.
  6. Ezután a zsaluzat leáll. Az anyag használható nedvességálló rétegelt lemez, lemezek, OSB, sima lemez, stb.
  7. Az elkészített dobozba 30 cm-es rétegekben gyárilag beton M-200 vagy önállóan kevert keveréket öntünk. A megoldás aránya: 1 rész cement, 3 kvarc homokrész és 3 kavicsrész. Mindegyik öntött réteget összekapcsolják.
  8. Amikor a beton teljesen száraz, a tetejére egy gyári lemezt helyeznek el, amelynek sapka és kupakja van.

Tégla társaik

Téglaépítés.

A téglából készült vízsugarak eszköze - több munkaigényes folyamat. A gödör méretének nagyobbnak kell lennie, mint a betonpárnák számára. Az a tény, hogy a téglát külső vízszigetelésre van szükség, amely több rétegű fűtött bitumennel van ellátva.

Figyelj! Ebben az esetben csak sárga vagy piros kerámia téglákat kell lefektetni. A szilikát mész alapján készül, és a nedvesség környezetében gyorsan megsemmisül.

Tegye az anyagot fél téglához. Vízszintes sorai az elemek hosszának legalább 25% -ára vannak kötve. Kötőanyagként cement-homok keveréket használ 1: 3 arányban. A falazó kötések vastagsága 1 / 1,5 cm.

Kész műanyag szerkezetek

Kész kivitel a műanyagból.
  1. A műanyag üzemek sok időt takaríthatnak meg.
  2. Az ilyen típusú vízvezeték kialakítása PE vagy PP vastag, hullámosított csőből áll. A szerkezet tálcákkal és tömítőgyűrűkkel rendelkezik.
  3. A szerkezet gyűrűs merevségének növelése érdekében kétfalú falakkal készült.
Összecsukható kialakítás.
  1. A műanyag kutak ára meglehetősen magas - egy 0,7 méteres, kétméteres termék ára 15/17 ezer rubel.

Berendezések telepítése

  1. A gödör ásni kezd, kicsit nagyobb, mint a kút. 15/20 cm elég lesz.
  2. A homok párna leesik.
  3. Ezután a szerkezet leeresztésre kerül a gödörbe.
  4. Ha a szerkezet búvárkamrával rendelkezik, beton van betéve. Ennek következtében a kút nem nedves talajban úszik.
  5. Kommunikáció és felszerelés telepítve van az épületben.
  6. Tömörítés végrehajtása.

következtetés

A vízellátó hálózatok kútjainak fontos szerepe van. Ezek olyan berendezéseket tartalmaznak, amelyek szabályozzák és szabályozzák a rendszer működését.

A cikkben szereplő videó segít megérteni a témát.
