Akna: nehéz pillanatok az egyszerű konstrukció

A szennyvízcsatorna, annak látszólagos egyszerűsége ellenére, nagyon óvatosan kell választani. Az a tény, hogy nagyon fontos feladatot lát el, ugyanakkor biztosítja az ellenőrzéshez vagy ellenőrzéshez való hozzáférést, valamint védi a csatornarendszer földalatti részét a károktól.

Az alábbiakban elmondjuk Önnek, hogy a részletek melyik jellemzőit kell először figyelni, és melyik terméket választja, amikor a vízelvezető rendszert különböző körülmények között szereli fel.

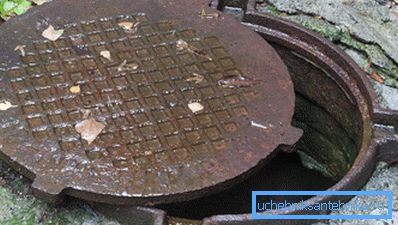

Az akna védelmét gondoskodni kell!

Tervezési jellemzők

eszköz

A csatorna vájatának nyílása olyan szerkezet, amely a látó- vagy ellenőrző tengely felső részén van elhelyezve.

Mint említettük, ez a rész két funkciót végez:

  • Egyrészt megakadályozza az illetéktelen hozzáférést a csövekhez.
  • Másrészt, a nyílászáró használatával mi magunk is le tudunk menni a földre a diagnosztika vagy a javítás elvégzésére.

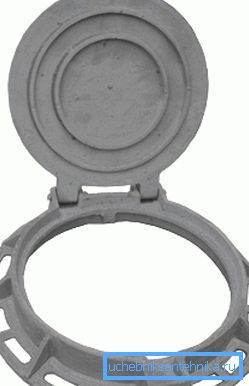

Nyak és csuklós fedél

A sraffozási eszköz nem különbözik a bonyolultságtól:

  • A kútban van rögzített gyűrű nyak - álló rész.
  • A fedél fel van szerelve, amely eltávolítható vagy csuklós (csuklós kivitel).
  • Bizonyos esetekben két nyak van a nyakba szerelve: egy tetővel ellátott védőburkolat és zárral ellátott zárószerkezet.

Figyelj! Sokan kíváncsiak arra, hogy a csatornák kerekek és nem négyzetesek. Nagyon kevés választ ad erre a kérdésre, de a legmegfelelőbbek a következők: egy kerek fedő, ellentétben a négyzetdel, nem lesz képes a nyakba esni, mivel nem fordul elő.

Tehát nem kell több méter vastag öntöttvas "palacsinta" mélységéből jönni.

Így van a négyzet alakú borító a nyakába. Egy kerek, egy ilyen
  • A fedél külső felülete sík vagy domború. A homorú részek használata irracionális: összegyűjtik az esővizet.

Akna zár

Általában a nyak és a fedél összekapcsolása különféle zárakkal van felszerelve.

Fő funkciójuk a spontán nyílás megakadályozása, és - ritkábban - a fedél nyitásának megakadályozása speciális kulcs nélkül.

  • A csatorna öntöttvas nehéz akna, amely ismeretes számunkra, valamint egyes polimer-homokkompozíciók modelljei, oldalprojekciókkal egészülnek ki, amelyek a nyak nyílásaiba kerülnek.
  • A fedél és a kút menetes csatlakozásával műanyag nyílással lehet ellátni.
A reteszelőrendszer eleme
  • Az acélmodellek mechanikus zárak, csavaros vagy távtartó típusúak. Az ilyen struktúrákat azonban ritkán használják vízelvezető rendszerekben: gyakrabban a lezáró fedelek végzik el a kommunikációs vonalak, áramvezetékek stb. Tengelyeit.

Funkcionális besorolás

A rész jelölése lehetővé teszi számunkra, hogy meg lehessen határozni, hogy mekkora súlyt és mennyi hálózatot tervezünk

Az akna súlya két paramétertől függ: méretétől és típusától, amelyhez tartozik. Eddig a leggyakrabban használt öntöttvas típusok, ezért az alábbi táblázatban pontosan azok jellemzőit adjuk meg:

jelölés Terméktípus Súly, kg Használata
fedő ház
P javítás - 35 A közúti munkák ideiglenesen blokkolják a nyakat.
L egyszerű 30 35 A zöld területeken, a gyalogutakon, a magánháztartásokban van telepítve.
T nehéz 50 50 Ezt az ajtóvázak felszerelésére használják az utakon.
TM Nehéz törzs 45 50 A nagy forgalomintenzitású autópályákon található kutak nyakába szerelve.

Figyelj! A típuson kívül a csatornarendszer-védőburkolatok jelölése, amelyeket a termékeknek a szabad forgalomba bocsátása során fel kell használni, magában kell foglalnia a tervezett mérnöki hálózat megnevezéseit, a gyártás éveit és hónapját stb.

A csatorna átmérője és a fő szerkezeti elemek mérete

A GOST szerinti csatorna öntöttvas nyílások méretei szintén szigorúan rögzítettek. A földalatti hálózatok felszerelésére leggyakrabban 645 vagy 800 mm átmérőjű modelleket alkalmaznak. A polimer és acélmodellek azonban más dimenziókkal is rendelkezhetnek.

Népszerű fajták

Öntöttvas

Ha a legfontosabb paraméterekkel és tipológiával foglalkozunk, ügyeljünk az anyagok osztályozására.

A népszerűség első helyét természetesen öntöttvas kapuk fogják meg:

  • Mindkét száj és fedél fröccsöntött.. Az épületek gyártásához vegye az anyag SCh15 és erősebb, és a fedelet öntött öntöttvas márka nem alacsonyabb, mint az SCh45.

Figyelj! A szerkezet tervezési szilárdsága meghaladja a 60 tonnát.

  • Bizonyos esetekben a fedél és a nyak közötti összekötő gumi tömítéssel van ellátva.. Ehhez használjon vastag gumit, amely sokáig tömörített állapotban maradhat anélkül, hogy elvesztené a rugalmasságot.
  • Az ilyen struktúrák élettartama gyakorlatilag korlátlan.. Európában olyan termékek találhatók, amelyek több mint száz éve rendszeresen végzik tevékenységüket: külsőleg, ha eltérnek az újaktól, csak arcokat törölnek.
  • A minimális hőmérsékleti deformációk jellemzőek az öntöttvas számára, ezért a nyak körüli úton nem összeomlik..

Ami a hátrányokat illeti, azok:

  • A nagy tömeg miatt az akna létesítése szükségessé teszi az asszisztensek munkába állítását, és néha további eszközök használatát.
  • A termék ára is nagyon jelentős, ami azonban részben ellensúlyozza az élettartam.
  • De a legfontosabb az, hogy az aknás fedeleket rendszeresen ellopják, ami irracionálisnak teszi, hogy azokat védtelen területekre telepítse.
Fotók egy másik

polimer

A közelmúltban a gyalogutakon és a zöldövények övezetében történő telepítéshez öntöttvas kádak helyett műanyagból és kompozitokból álló szerkezeteket használnak:

  • A polimer aknák csatornáját általában kvarchomok, cement és olvadt műanyag alapján készítik. Az elegyet 300 ° C-ra melegítjük0C-t és speciális formában helyezték el a sajtó alatt.
  • A termék kívánt színárnyalatához a nyersanyag összetételébe zöld, barna vagy narancsszínű pigmenteket vezetünk be. Ez lehetővé teszi, hogy a lehető legszembetűnőbbé tegye a kaput, vagy fordítva felhívja a figyelmet a sérülések elkerülése érdekében.
  • Az eredmény egy viszonylag könnyű (akár 45-50 kg) szerkezet, amely a belső szerkezettől függően 3-15 tonnát képes ellenállni.
Polimer cement alkatrészek

Figyelj! A legmegbízhatóbb nyílásoknál acélrudakból vagy fémszálakból készült vasalat helyezkedik el a polimerben.

  • Ezek a részek könnyedén összeszerelhetők a saját kezeikkel, csak nyitva és zárva. Ráadásul az aknák fedele nem érdekli a "színesfémvadászokat", és maga a hajótest rendkívül anti-vandálbiztos.
  • Az egyéb előnyök közül kiemelhető a tömörség, amelyet a sajtolás során a dimenziók pontos betartása biztosít, valamint azt a tényt, hogy télen a fedelet még a nagyon alacsony hőmérsékleten sem fagy meg a nyakra.

Nos, ezeknek a termékeknek az ára nem hasonlítható az öntöttvasakéhoz, így a közelmúltban a magánépítéshez főként a választották őket.

Egyéb anyagokból készült szerkezetek

Az öntött és polimer modellekkel együtt más árnyékolók is találhatók:

  • Műanyag (leggyakrabban polivinil-klorid). Fröccsöntéssel készül, gyakran összetett vagy acél megerősítéssel. A nagy rugalmasság miatt nagyon jól járnak a gyalogosok, de a hidegben nagyon törékenyek.

Tipp Az utasítás a PVC nyílások telepítését javasolja külvárosi és zöld területeken, távol az intenzív mozgásoktól.

  • Beton. Az ilyen részeket leggyakrabban ideiglenes dugaszként használják - építés közben vagy egy fém nyílás lopásakor. Ezek olyan lemezek, amelyek vasbetonból készülnek, egy vagy két állvánnyal.

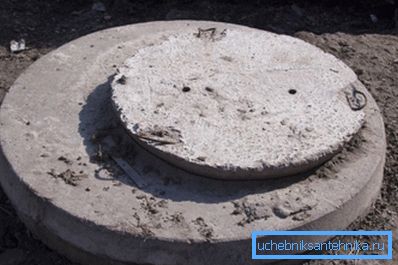

Beton ideiglenes építése. De ne lopj!
  • A beton-nyílások legfőbb hátránya a szinte teljes hiányosság (nehéz a fedél szorosan illeszkedni a nyakhoz) és nem vonzó megjelenés.
  • Acél - könnyebb a nyersvas, de kisebb a tartósság. Leggyakrabban zárakkal szállítják őket, és olyan helyeken vannak felszerelve, ahol meg kell akadályozni a kívülállók hozzáférését a csatornákhoz.

következtetés

A polimert vagy az öntöttvas aknát a terhelésnek megfelelően kell kiválasztani. Ezután a vízelvezető rendszer megbízhatóan védett lesz, és nagyon kevés időt vesz igénybe az alkatrész cseréje (lásd még a cikket Házi szennyvízszivattyú: telepítés, jellemzők, előnyök).

A jelen cikkben szereplő videó segít megérteni a felmerült probléma árnyalatait, ezért javasoljuk, hogy alaposan tanulmányozza.
