Hogyan lehet kiszámítani a vízelvezetést a helyszínen?

Mint tudják, minden építési munka megkezdése előtt tervet kell készíteni és kiszámítani az egész szerkezet paramétereit. Csak a helyes számításokkal, az épített struktúra 100% -ban működik. Ez a cikk megvitatja, hogyan kell kiszámítani a vízelvezetést a helyszínen az építés előtt.

Kiválasztás a vízelvezetés és a rendszer

Az a tény, hogy kétfajta vízelvezetés létezik: felületes és mély. A számítás előtt döntse el, milyen típusú vízelvezetést fog építeni.

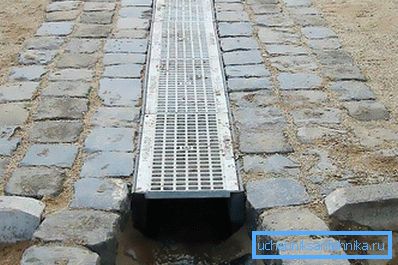

• A felszíni vízelvezetés célja az eső és az olvadékvíz összegyűjtése. Ezért, ha ilyen rendszer elegendő az Ön számára, folytassa a rajzolócsatornák és a vízbevezető kutak elrendezését. A csatornákat a helyszín kerületén kell elhelyezni, ahol a szennyvizet szilárd felületekről kell összegyűjteni: aszfalt pályák, emelvények és csatornák az épület tetejétől. A csatornák lejtése kiszámításra kerül, ugyanúgy, mint a szennyvíz lefektetésével - 2 cm / 1 m hosszú. A vízelvezetési terv elkészítése és a lejtés kiszámítása után folytassa az építkezést.
• A mély vízelvezetés célja nemcsak az eső és az olvadékvíz elvezetése a területről, hanem állandóan a felszín alatti víz mélységében is. Ha a helyszínen kívül nem lehet átirányítani az esővizet, akkor a házak tetőiből levezetett csatorna a mély vízelvezetésbe vágható. Kezdve rajzolni a vízelvezetést, fontolja meg ezt az árnyalatot. Az ilyen típusú konstrukció számítása sokkal bonyolultabb. A leeresztő csőnek az épületek teljes kerületén kell futnia, de nem lehet közelebb 3 m távolságra a falaktól. Ahogy te is érted, a mély vízelvezetés célja az összes felszín alatti víz lefoglalása, és megakadályozza, hogy a ház alagsorába szivárogjanak.

Tehát a felszíni vízelvezetés kiszámításával minden világos, de részletesen elemezzük a mélyvízelvezetés számítását.

A vízelvezetés mélységének kiszámítása

A mély vízelvezetés elrendezését követve fontosabb számításokra van szükség. A vízelvezetés kiszámításának magában kell foglalnia a telepítés megfelelő mélységét is.

1. A vízelvezetés mélységét befolyásoló első tényező a talaj fagyásának mélysége. Ahogy megérted, ha a vízelvezetés télen lefagy, akkor a tavaszi felolvadás során nem lesz képes összegyűjteni az olvadt vizet, és elterelni őket az épületből. A jeges vízelvezető csövek hosszú időre felolvadnak, ami csökkenti a vízelvezetési funkciókat. Tekintsük azt a tényt, hogy a hótakaró fűtőtestként működik. Tehát a csőfektetés mélységének kiszámításánál a talaj fagyásmélységét (minden régióban másként) vesszük, és levonjuk: egy 500 mm-es és 300 mm-es csőátmérőig, 500 mm-es csőátmérőig. Például a fagyás mélysége 1500 mm. A leeresztő csövet 200 mm átmérővel kell lefektetni. Készítsen egy számítást: 1500 - 300 = 1200. Ez lesz a vízelvezetés mélysége.
2. A vízelvezetés mélységét befolyásoló második tényező az épület alapja mélysége. Ebben a számításban, semmi bonyolult. Az alapozás mélységét veszik, és az alsó párnából 500 mm-t adnak hozzá. Ez a mélység a tavaszi árvíz során felszín alatti vizek lefoglalására szolgál.

Itt a két számítás alapján a legnagyobb értéket veszik, ami a vízelvezető berendezés mélységét jelzi.

Vízelvezetési lejtés kiszámítása

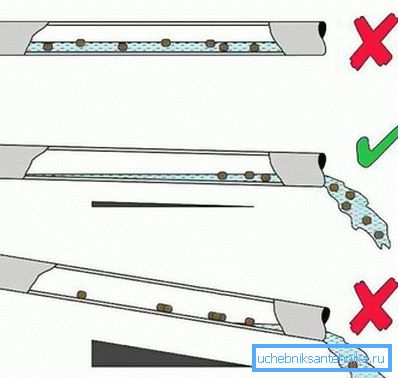

Kiszámolta azt a helyet, ahol a vízelvezetés és a beépítés mélysége megy végbe. De annak érdekében, hogy megfelelően működjön, a csőnek a csúcsponttól a leeresztés felé hajló dőlésszöge kell. A lejtés kiszámítása ugyanúgy történik, mint a felületi leeresztés és a szennyvíz 1-2 m / 1 m lineáris. A teljes autópálya lejtése helyes kiszámításához elvégezhet néhány számítást:

1. A vízelvezetés csúcspontjától (rendszerint az épület sarkánál helyezkedik el) mérje meg az épület két oldalán egymás felé eső árokok hosszát. Például egy 9 méteres árok.
2. Összegezze őket, és megkapja az árok teljes hosszát - 18 m. Mérje meg az épület távolságát a lefolyó legalacsonyabb pontjáig, ami a vízgyűjtő.
3. Például legyen 10 m. Összesen két szám: 18 + 10 = 28.
4. A lefolyó tetejétől a legalacsonyabb pontig, a 28 m-ig van a teljes távolság.
5. Ha a két pont közötti különbséget kiszámoljuk, a távolság 1% -át veszik el, akkor 0,28 m. Más szóval, a vízelvezetés felső pontjának és a leeresztési mélypontnak a különbsége 28 cm.

Ezeket a számításokat követve kövesse a leeresztési pályát.

Nos hely

A vízelvezetés karbantartásához szükség van a vizsgálati kutak ellátására. Ezért a mély vízelvezetés rendszerének kiszámítása, kiszámításához szükséges számú kutakat és helyüket.

A vízelvezető kútnak a kanyarban kell lennie, de legfeljebb 20 méterre a leeresztőtől és egy lapos szakaszon - 30-40 méterenként. Helyezze a vízgyûjtõt a legalacsonyabb pontra, figyelembe véve a víz kifolyását vagy a vízelvezetõ szivattyúval történõ kiszivattyúzást.

Miután helyesen végezte el a vízelvezető rendszer építésének összes számítását, biztos lehet benne, hogy a minőség és a tartósság.
