Külső csatornarendszerek: szerkezeti és szabályozási

Hogyan működik a hulladékrendszer a házon kívül? Milyen anyagokat használnak felépítéséhez? Vannak-e építési kódok a külső csatornahálózatokhoz? Próbáljuk kitalálni.

Eszköz: csak bonyolult

Először is, derítsük ki, hogyan működik minden.

A szennyvízcsatorna otthoni elhagyása után folyékony folyadékok kerülnek be a kútba. A kút falainak és a kioldószerkezethez való csatlakoztatásának tipikus rendszere rendkívül egyszerű: a cső áthalad egy lyukon a vasbetongyűrűben; a bejáratot egy cement-homok habarccsal lezárják.

A kút alja egy konkrét tálca, amely a csatornákat a kútok közötti összekötő csőbe irányítja. A kutak száma általában egy lakóház bejáratának számához igazodik. A szennyvíz mozgásának irányát a terep mentességének figyelembe vételével választják ki.

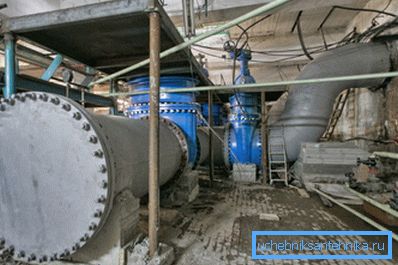

A kapitány nyilvánvalósága azt sugallja: a lejtés hiánya vagy a vízleeresztés leeresztésének szükségessége a terepszint emelkedése irányában, a csatornák mozgása a kutak mélységének megváltoztatásával érhető el. Ezenkívül egyes esetekben a szennyvíztisztító telepek nyomást gyakorolnak; A szivacsos szivattyúk felelősek a szennyvíz visszanyeréséért.

Ahogy a szennyvízelvezetés egyesül, a lyukakat összekötő csövek átmérője megnő. A város kerületének vagy több kerületének összes kibocsátását összegyűjtik egy gyűjtőben - a legnagyobb csővel, amely a tartalmat a szennyvíztisztító telephez szállítja. Ott a szennyvizet szűrjük, fertőtlenítjük és mentesítjük a megkönnyebbüléshez, vagy bármely helyi vízkezeléshez.

Milyen anyagokat használnak különböző szennyvíztisztító létesítmények építésében?

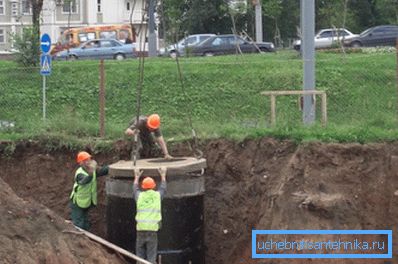

• A kutak falának hagyományos anyaga - piros kerámia tégla - mintegy fél évszázaddal ezelőtt megerősített betongyűrűt cseréltek le; most fokozatosan kicserélik a polietilén és a polipropilén kutakat.
• A csövek öntöttvasból és műanyagból készülnek - polietilén, polipropilén és polivinil-klorid. Az azbesztcement, a kerámia és a vasbeton kevésbé használatos.

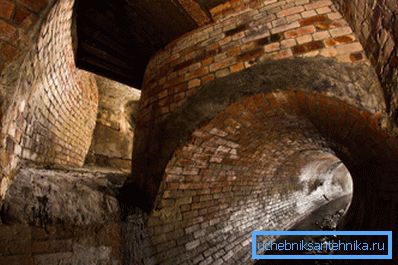

• A vasbeton és kerámia csöveket a kollektorok gyártásához használják. Ezen kívül sok városban téglaívekkel és monolit vasbeton szerkezetekkel rendelkező gyűjtők találhatók.

Szabályozási követelmények

Meg kell tanulnunk két dokumentumot, amelyek közvetlenül kapcsolódnak a számunkra érdekes témákhoz.

1. A külső vízellátó és szennyvízhálózatokon a SNiP a 3.05.04-85 számmal rendelkezik, és 1986-ban üzembe helyezték.
2. Ezenkívül a külső szennyvízhálózatok lefektetését a SP 32.13330.2012 számú szabály szabályozza. Ez az SNiP 2.04.03-85 egy frissített változata, amelyet az előzővel egyidejűleg adtak ki.

Jelöljük ki a kulcsfontosságú pontokat a szövegből.

SNiP 3.05.04-85

A vízellátás és a szennyvíz külső hálózatainak elhelyezése csengő alakú csövek használatával a terepen lejtős lejtéssel történik, az orr lejtése irányába.

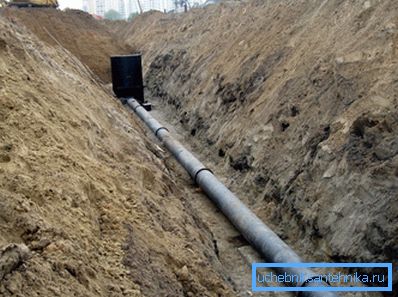

A kutak közötti szennyvízelvezetés egyenességét tükörrel ellenőrizni kell. A vízszintes tűrés nem haladja meg az átmérő egynegyedét, vagy mindkét oldalán legfeljebb 5 cm-t; függőleges eltérések nem megengedettek. Az egyes szakaszok ellenőrzése kétszer - a csővezeték feltöltése előtt és után történik.

A csatorna tetejének a tervezési pozíciótól való eltérése nem haladhatja meg a 30 millimétert, függetlenül a telep hosszától.

A csőszerelvények középpontba állításakor a résszélesség állandó.

A tojások szünetében a csövek végei elnyomódnak.

A csatlakozódugókkal ellátott csatlakozások nem fagyaszthatók össze.

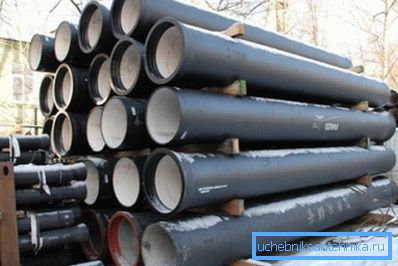

Öntöttvas csövek

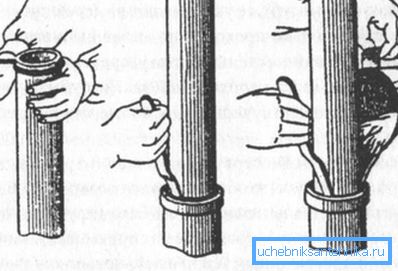

Az öntöttvas csövek peremes csatlakozásait egy kabol (tarred vagy bitumenes kender) zárja le. Kívánatos a tömítés megóvása az azbeszt cementzárral. Ezenkívül tömítőanyagok és gumi O-gyűrűk is megengedettek.

Az aljzat beágyazásának mélységét a dokumentum szabályozza.

Azbesztcement csövek

Az egyesített csövek vége közötti rés nagysága:

• Átmérő 300 mm - 5 mm.
• Átmérője 300 mm - 10 mm.

A csatornacsatlakozó bekötése előtt jelzést kell készítenie a kapcsoló kezdeti és munkapozícióját jelezve.

Az azbesztcement-szelvény ötvözete az öntöttvas öntöttvas szerelvényekkel készül.

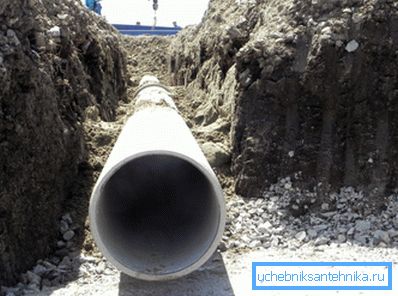

Beton és vasbeton csövek

Elsődlegesen viharcsatornákra használják őket.

A végfelület és a tolófelület közötti rés nagysága az aljzat csatlakozásánál:

• A legfeljebb egy méter átmérőjű, 12-15 mm-es átmérőjű szennyvízcsatorna, méterenként - 18-22.
• 700 mm-es átmérőjű, 8-12 mm átmérőjű, 700 mm feletti - 18-22.
• Varráscsatlakozásokhoz - akár 25 mm átmérőtől függetlenül.
• Az ízületek lezárásának módszerei hasonlóak az öntöttvas csövek leírásához - egy módosítással: csak poliszulfid tömítőanyagok használata ajánlott. A beágyazás mélysége ebben az esetben is szabályozott:

Kérjük, vegye figyelembe: a lefolyócsövekhez az aljzat teljesen lezárható B7.5 cementmennyiséggel. Amikor elkészíti a megoldást saját kezével, 5,24 rész homokot vesz fel 1 rész cementhez.

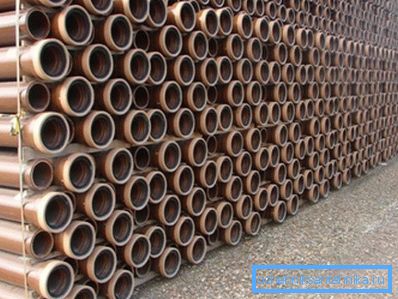

kerámia

A legfeljebb 300 mm átmérőjű végek közötti rés 5-7 mm, nagy átmérővel - 8-10.

Az aljzatok tömítése használható:

• Már ismerős minket egy kabórt a B7.5 cementhabarcsból álló zárszerkezettel.
• Aszfalt masztix (40 ° C-nál nem magasabb effluensek esetén).
• Poliszulfid tömítőanyagok.

A tömítés mélységének kiválasztására vonatkozó utasítások itt találhatók:

műanyagok

Az elmúlt években a műanyag szennyvízcsatorna rendszerek jelentősen kényszerítettek egymással versengő megoldásokkal, hogy helyet teremtsenek. A népszerűség fő oka az ár: a PVC csövek olcsóbbak, mint az öntöttvas 3-5 alkalommal.

Az SNiP telepítési utasításai polietilén és polivinil-klorid csövekre vonatkoznak.

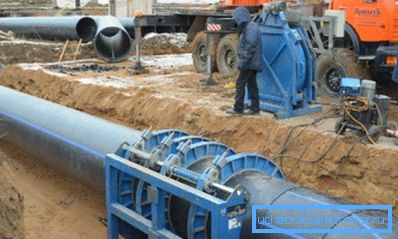

• A polietilén csővezetékek ízületét az érintkező hegesztőpárna vagy aljzat segítségével végezzük. Ugyanakkor a polietilén (HDPE és LDPE) különböző típusait nem lehet összekapcsolni.

• A külső vízellátó és szennyvízhálózatok építése polietiléncsövekkel és szerelvényekkel legalább 10 ° C-nál alacsonyabb hőmérsékleten lehet elvégezni. A hidegben a hegesztést melegített helyiségben végezzük (például egy dízel hőpisztollyal fűtött mobil sátorban).
• A hegesztési helyet védeni kell a portól és a hó vagy az eső érintkezésétől.
• PVC csövek ragasztóval vagy gumi tömítésekkel. A használt gipk-127 ragasztó ragasztására. A ragasztási helyet 15 percig nem szabad mechanikai igénybevételnek alávetni; a hidraulikus vizsgálatokat legkorábban egy nap alatt végzik el.

Fontos pont: a hőmérséklet, amelyen a kötést elvégzik, szintén korlátozott. +5 és +35 fok között kell lennie.

teszt

Hogyan tesztelik a kültéri vizeket és szennyvízhálózatokat?

A nyomócsővezetékeket hidraulikusan tesztelik a víz szivattyúzásával. Azonban, ha technikai nehézségek merülnek fel a benyújtásával, egyes csővezetékeket levegővel lehet vizsgálni.

Milyen esetekben engedélyezett a pneumatikus vizsgálatok?

• Az azbeszt-cement, vasbeton és öntöttvas csövek üzemi nyomása akár 5 atmoszféra.

• 16 acélból álló földalatti acélcsövek üzemi nyomása, föld feletti - akár 3. A legritkább kivétel azonban az acélcsövek szennyvizeinek elhelyezése.

Hivatkozás: 1 atmoszféra (1 kg / cm2) túlnyomás növeli a vízoszlopot 10 méter magasságig. Így a levegőt 50 m magasságkülönbséggel lehet ellenőrizni.

A teszteket két szakaszban végzik el:

1. Az összes ízület összekapcsolása és részleges feltöltése talajjal (a függőleges átmérő felénél). E tekintetben ellenőrizni kell.

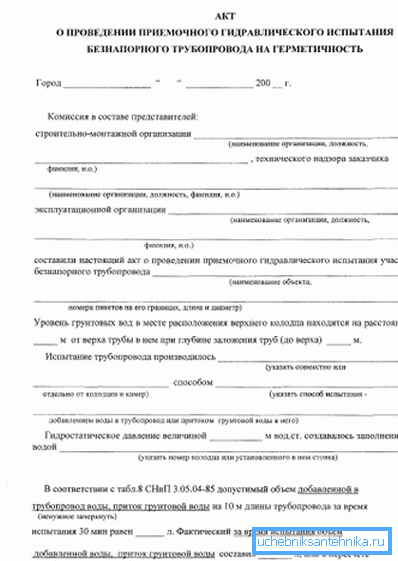

2. A végleges kitöltés után ismételt tesztet végeznek - már az ügyfél és az üzemeltető szervezet képviselői jelenlétében.

Mi a nem nyomásos csővezetékekkel, amelyek többnyire a szennyvizet tartalmazzák?

Ha a dokumentumban szereplő formulák egyszerűsítése érdekében a szivárgásvizsgálatot kétféleképpen lehet elvégezni:

1. Alacsony talajvízszint esetén (száraz talajban) a csővezeték tele van vízzel. A szintje nem csökkenhet a vizsgálat során.
2. Ha magas a felszín alatti víz, ellenkezőleg, a vízhiány a csövekben jelzi a feszességet.

Az ügyféllel egyetértésben a csővezeték tesztelése szelektív lehet.

SP 32.13330.2012

Milyen követelményeknek kell megfelelnie a külső csatornahálózatnak az SP 32.13330.2012 szabvány szerint?

Csatornázási rendszer kialakításakor figyelembe kell venni a kezelt szennyvíz kezelésének lehetőségét a termőföld vízellátásához és a mezőgazdasági területek öntözéséhez vagy a tereprendezéshez.

A területükön kívüli vállalkozások csatornahálózathoz való csatlakozásakor ellenőrző kutakat építenek.

Bizonyos esetekben gondoskodni kell egy hulladékmérő telepítéséről:

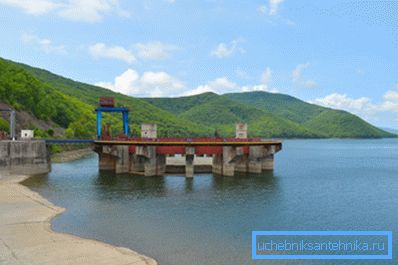

• Ha a vállalkozás nem rendelkezik központi vízellátással, vagy több forrásból származó vízzel rendelkezik;

• Ha a termelési folyamat a vízfogyasztás és a mentesítés közötti több mint öt százalékos egyensúlyt jelent.

Lehetővé válik több vállalkozás lecsapolásának összekapcsolása, de csak az ellenőrző kutak átadása után.

A szennyvízkezelés mértékét önkormányzati szolgáltatások szabályozzák. Amennyiben a szennyvíz nem felel meg ezeknek a követelményeknek, az előzetes kezelésre vonatkozó munkát a vállalkozásnak kell elvégezni.

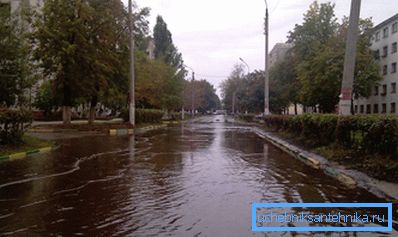

Egyes területekről való leeresztést előzetes tisztítás nélkül nem lehet a viharcsatornába engedni.

A lista tartalmazza:

• A vállalkozások ipari övezetei;
• telekocsi;
• Benzinkutak;
• Építési helyszínek;
• Buszállomások és parkolóhelyek;
• Bevásárlóközpontok;
• Raktárak.

A szennyvíztisztító dokumentumok zökkenőmentes működésének biztosítása érdekében számos intézkedést javasolnak:

1. Az energiaforrások párhuzamosítása nyomás alatti területeken. Mivel a biztonsági forrás önálló erőműként vagy akkumulátorként használható.
2. A kommunikáció párhuzamosítása és az elkerülő vonalak eszköze a szalonna kibocsátás problémájának megoldása érdekében.
3. A készülék puffer tartályai ismét tele vannak salvo kisüléssel és később szivattyúztak normál üzemmódban.
4. A csatornák szétválasztása a szekcionált leszereléssel javítás vagy karbantartás céljából.

A gravitációs vízelvezető csövek legkisebb átmérőjét a kiszolgált tárgy határozza meg:

következtetés

Reméljük, hogy az információs és szabályozási hivatkozások hasznosak lesznek az olvasó számára. A szokásos módon a kültéri szennyvíz további anyagai megtalálhatók ebben a cikkben. Sok szerencsét!
