Kültéri szennyvíz: hogyan lehet gyorsan és olcsón építeni

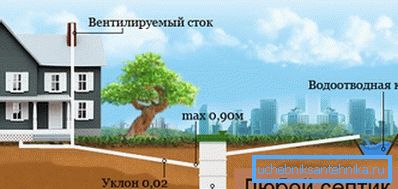

A magánvárosi lakóépület szennyvízelvezetésének rendszere, ellentétben egy lakással, három fő elemből áll. Az egyikük kültéri szennyvíz. A látszólagos egyszerűség ellenére a külső csővezeték elhelyezésére vonatkozó utasítás számos előnnyel és jellemzővel rendelkezik, amelyeket az alábbiakban ismertetünk.

Használt anyagok

A külső szennyvízrendszer telepítése előtt meg kell határozni az anyagot, amelyből a szükséges csatornacsövek, szerelvények és szerelvények készülnek.

Jelenleg alkalmazott:

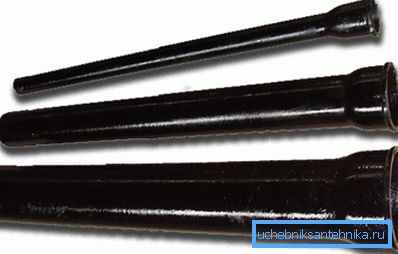

• öntöttvas - a csövek sokat mérnek, durva belsõ felületük van, ami hozzájárul a csatornaelzáródások kialakulásához, és a szereléshez speciális mérnöki berendezések szükségesek;
• beton - masszív szerkezetek, amelyeket ritkán használnak az egyes külső csatornahálózatok építésére;
• kerámia - Jó választás, de a termékek túl törékenyek és károsodhatnak a lefektetés folyamán;
• azbesztcement - az általa gyártott csövek szintén eléggé törékenyek, és a közelmúltban gyakorlatilag nem használták a korszerűbb anyagok megjelenését;
• műanyag;
• GRP.

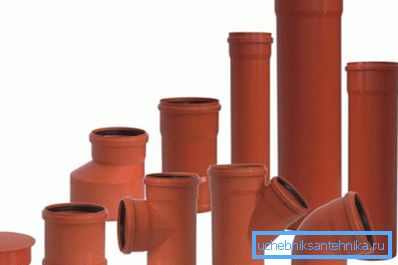

A műanyag különösen népszerű.

Az ilyen csövek és szerelvények:

• kis súlyuk van;
• jó erõvel rendelkeznek;
• vegyszerekkel szemben ellenálló;
• a telepítéshez nincs szükség speciális berendezésekre;
• sima belső felület megakadályozza az eltömődést;
• az anyag képes ellenállni az alacsony környezeti hőmérsékletnek.

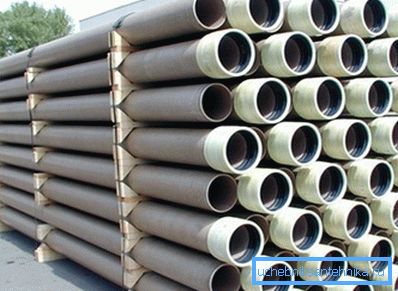

Ami az üvegszálat illeti, az eszköz kültéri szennyvize is lehetséges, de az ilyen alkatrészek ára sokkal magasabb lesz.

Többféle műanyag cső van:

• polipropilén;
• polietilén;
• polietilén-klorid - a legjobb megoldás, mivel ellenáll az alacsony környezeti levegő hőmérsékletnek és magas folyadékáramlásnak.

Tipp A belsõ csatorna egy szeptikus tartállyal összekötõ szennyvízcsatorna telepítéséhez elegendõ 110 mm átmérõjû mûanyag termékeket használni. Abban az esetben, ha a cső külső terhelésnek van kitéve, vásároljon kétrétegű hullámosított alkatrészeket.

A beszerzett anyagok és a beszerelési szolgáltatások költségeinek becslése nagyon hasznos lehet. Az általa nyújtott munkák egy részét függetlenül lehet elvégezni, ami pénzt takarít meg.

Összeszerelési folyamat

Szabályozási dokumentumok követelményei

A megfontolt mérnöki hálózatok létrehozásakor meg kell felelni a vonatkozó dokumentumok által meghatározott bizonyos szabványoknak. Az épület külső vízellátására és szennyvízre vonatkozó SNiP a 3.02.01-87.

Tekintsük a fenti szabályok alapvető követelményeit:

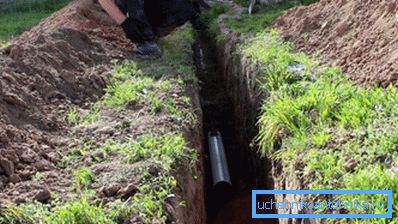

1. A csőszakasz szélességének megfelelőnek kell lennie. Az ásatás és a csővezeték oldalfalának minimális távolsága 20 cm (220 mm-ig terjedő csöveknél) és nagy részek esetén 35 cm.
2. Az árok aljának síknak kell lennie, nincs fagyasztott talaj, kövek és tömör zárványok, melyeket csővezetékként kell elhelyezni. Minden ilyen helyet laza talajjal kell megszórni.
3. A párna elrendezéséhez homok vagy zúzott kő használata szükséges legfeljebb 20 mm-es töredékkel. Rétegvastagság - 15-20 cm Az alakos részek elhelyezésekor olyan gödröt kell készíteni, amely lehetővé teszi a cső pontos elhelyezkedését.
4. Az ásott talaj felhasználható a cső kitöltésére abban az esetben, ha nem tartalmaz kövekkel és egyéb elemekkel, amelyek elpusztíthatják a műanyagot. A talajnak alkalmasnak kell lennie a tömörítésre is. Egyébként homokot kell alkalmazni.
5. Minden egyes rétegnek 10 cm vastagságúnak kell lennie.

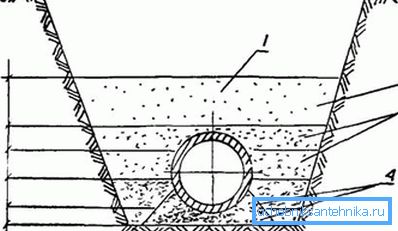

Az SNiP szerinti külső csatorna az alábbi séma szerint tölthető ki (lásd az ábrát):

1. Az a terület, ahol a süllyesztés tilos.
2. Helyezze a felső részbe, ahol manuálisan lehet lezárni.
3. Olyan hely, amely gondos rétegenként rétegződést igényel.
4. Különleges kéziszerszámokkal tömörített párna.

Összeszerelési folyamat

Külső szennyvizet saját kezével lehet elhelyezni. Nem kell különleges ismeretekkel és speciális készségekkel rendelkezned.

A munkálatok leírását a rendszer kialakításánál több szakaszra osztjuk:

1. A korábban feltárt árok alját egy 150-200 mm vastag homokréteggel tölti meg, amelyet kézzel alaposan megtöltött (speciális gépek nélkül).

1. PVC csöveket és narancssárga szerelvényeket használnak a csővezeték telepítéséhez. Minden végét és aljzatát alaposan meg kell tisztítani a szennyeződéstől és a portól.
2. A munkának a ház aljzatából kell indulnia, és fokozatosan a tároló kútba vagy a szeptikus tartályba kell mennie. Ha a belső csatorna ki van húzva, elegendő csak a külső rész aljzatának a végére helyezése. Ellenkező esetben meg kell fúrni a lyukat, telepítenie kell a csatlakozócsövet, és rögzíteni kell cementhabarcsgal vagy tömítőanyaggal.

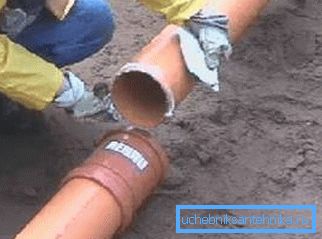

1. Az elemek összekapcsolásához elegendő, ha egyikük sima végét behelyezi a másik aljzatába. A tömörség biztosítja, hogy van egy gumitömítés. A szilikon vagy a folyékony szappan megbízhatósága érdekében kenhető.

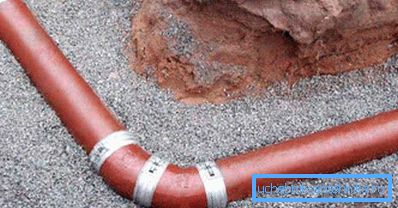

1. A kifolyó csőhöz egy homokpárnára van helyezve. Ne feledje, hogy a normál rendszer működéséhez 2 cm-es lejtőnként kell mérni a csővezeték méterét.

1. Ha szükség van a csatorna mozgásának megváltoztatására, a hajlításokat használják. Sima görbéket készítsen (15, 30 vagy 45 fok).

Figyelj! Ha a vízelvezető rendszer hossza meghaladja a 12 métert, meg kell szerelni a vizsgálati kutakat, amelyeken keresztül a külső szennyvízcsatorna tisztítása megtörténik. A minimális hossza köztük 15 méter vagy 90 fokos fordulattal.

1. A belső csatornahálózattal ellentétben a dokkolást szorosan kell végezni, mivel a külső rendszerre nincs nagy hőtágulás.
2. Egyesíteni és lefektetni egy ferde cső aljára, a homok oldalára öntjük egy köztes kézi szabotőrrel. A csövet lefedő felső réteget nem kell tömöríteni.

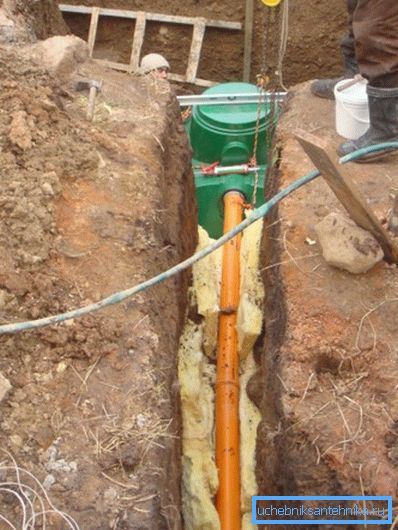

3. A rendszer szigeteléséhez habosított polietilént használhatunk. Ezzel elkerülhető a télen a szennyvíz lefagyása a csővezeték elégtelen elmélyítésével.

1. Felülről a cső 15 cm vastagságú homokréteggel van burkolva, majd egy villamos vezetéket helyeznek el a hullámcsatorna árokba, amely a szeptikus tartály berendezésének vagy a biológiai tisztítóállomás elindításához szükséges, majd az ásott talajt a homokra öntik.

1. Ne feledje, hogy idővel az árok zsugorodik, mert jobb, ha a talajt egy hegyre öntik.

A kisülő csővezeték építése

A tisztított csatorna eltávolítására egy 160 mm átmérőjű cső is található, amelyet árokban is elhelyeznek.

A munka lényege a következő:

1. Az alján egy korábban ásott árok rakott homok párna. Ezután a homok döngöl.
2. A csövek összekapcsolódnak és az előkészített alaphoz vannak fektetve. Ne feledje, hogy figyelembe kell venni azt a lejtőt is, amely lehetővé teszi a víz áramlását a gravitáció hatása alatt.
3. A csővezeték vége egy speciális árokban jelenik meg.
4. Az utolsó lépés a cső kitöltése homokkal, amelyet az előzőleg kitermelt talaj borít.

Figyelj! A víz csak biológiai tisztítóállomásról szabadulhat ki. Csak 95% -os folyadékszűrést biztosít, ami megakadályozza a környezetszennyezést.

Hasznos tippek

A kültéri szennyvíz tervezésénél és kivitelezésénél vegye figyelembe a következő árnyalatokat:

• a csővezeték fordulatszámának, valamint a különböző elemek és alakzatok ízületének minimálisnak kell lennie;
• a csővezetékeket a vízáramlás irányába kell irányítani;
• a szerelvények és a foglalatok nem lerövidíthetők;
• Javasoljuk, hogy rögzítse a vízszintes zsinórt, hogy ellenőrizze a cső lejtését az árokban.

A csatornahálózat jégképződésének elkerülése érdekében ajánlott melegíteni a csöveket. Ehhez - amint már említettük - a habot használják. De más anyagokat is használhat, beleértve az elektromos vezetéket is (szükség esetén, ha a csatornahálózat a talajfagyás mélysége fölé kerül).

következtetés

A kültéri szennyvíz nagyon fontos eleme a piszkos víz elvezetésének rendszere. A működésében bekövetkező jogsértések a teljes hálózat működésképtelenségéhez vezetnek, és néha a probléma kiküszöbölése nagyon nehéz. Ezért alaposan és körültekintően közelít meg minden fent említett munkatípus végrehajtását. Részletesebben a csatornarendszerek telepítéséről lehet tanulni a videóról ebben a cikkben.
