Nyomáscsökkentő eszköz

A szennyvízhálózat olyan hálózat, melynek összekötő elemei egy kút, egy szivattyútelep és egy csővezeték, amely erőátvezetést eredményezi. A meglévő hálózathoz csatlakozó szennyvízcsatornák elhelyezése. Ahhoz, hogy a nyomás alatt álló szennyvízcsatornába kerüljön, bizonyos ismeretekre és készségekre van szükség.

jellemzői

A szennyvíz a gravitáció és a nyomás. Minden rendszer külső körülmények alapján van elrendezve. Ha külső tényezők nem teszik lehetővé az önáramló szennyvízelvezető rendszer kialakítását, akkor a nyomás olyan, amely előnyei:

• Hosszú élettartam. Ha figyelembe vesszük az öntöttvas, PE vagy PVC csöveket, amelyeket gyakran használnak a szennyvíztisztításhoz, nemrégiben elég magas minőségű termékeket gyártottak.
• A csővezetékek elzáródásának valószínűsége minimális. A modern szivattyúk olyan vágóélekkel vannak ellátva, amelyek a háztartási szennyvízben megtalálható szöveteket és más szilárd frakciókat tartalmazzák.
• Összehasonlító takarékosság. Ez vonatkozik a nagyhosszúságú és kis átmérőjű szennyvízcsatorna-rendszerre.
• Egyszerű működési szabályok.
• Viszonylag egyszerű és gyors telepítés. A kész KNS telepítéséhez nem kell nagy földmunkákat végezni. Ugyanez érvényes a nyomáscsővezetékek telepítésére is, amelyek szinte párhuzamosak a föld megkönnyebbülésével.
• Compact CND. A szennyvíztisztító szivattyúállomás nem sok helyet foglal el, így a ház alagsorában is felszerelhető.

A szennyvízcsatorna a következő esetekben rendeződik:

• A magánházban lévő háztartási szennyvízelvezető cső a csatlakozási pont alatt található, például egy meglévő csatornahálózat;
• a lefolyó szennyvízcsatorna mentén elhelyezkedő terep jelentős különbségeket mutat;
• zárt módszert alkalmazzon csővezeték áthelyezésére az út mentén;
• a talajtípus vagy egyéb okok kizárják a mély árkot;
• kis átmérőjű nyomócső.

Tervezési munka

A szennyvízcsatorna kialakítása bármilyen releváns, az építőiparra szakosodott szervezetet végezhet. Ha rendelkezik a szükséges ismeretekkel, ez a munka önállóan elvégezhető.

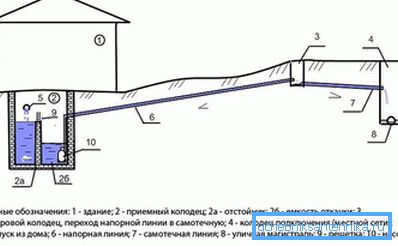

A nyomócsövek tervezése geológiai és geodéziai felmérési adatokkal kezdődik. Ezekből a meglévő csatornahálózat hálózatából kiválasztják a kútot, és a csővezeték lefektetési útvonalát rajzolják. A tervezés során meg kell határozni a csővezeték mélységét és annak átmérőjét, meg kell jelölni az úton lévő szerkezeti elemeket és szerelvényeket, kiválasztják a szivattyút, típusát és kapacitását választják. A szivattyú kiválasztásához hidraulikus számítást kell végezni, és meg kell tervezni a nyomócső és az egység együttes munkáját. A szivattyú kiválasztásánál figyelembe kell venni a felvonó geometriai magasságát és a nyomásveszteséget a nyomócsatorna hosszában. A csövek elhelyezésekor figyelembe kell venni a terepet, és meg kell próbálni, hogy ne mélyítsék túl a csővezetéket. Ehhez az útvonal hossza mentén meg kell változtatni a lejtőket. Az üreges kútnak a rendszer legalacsonyabbnak kell lennie. Ha van lehetőség, kívánatos egy kút felszerelése az autópályán, ahol a nyomócsatorna rendszer gravitációs áramlássá válik. Ha a tehermentesítés megengedi, a gravitációs csöveknek a lehető legtovábbra kell lenniük, és a nyomóvezetéknek rövidebbnek kell lennie.

Tipp Gyakran a szomszédos épületek tulajdonosai, akik megtakarítják a szennyvíz építését, elégedettek egy közös fogadó kútval, amelyhez a belső rendszereiket összekapcsolják, és amelyekből egy nyomásgázt építenek.

Különlegességek

A szennyvízcsatorna fő összetevője a szivattyútelep. A KNS kialakítása rotorral rendelkezik, amelynek vágóélei vannak. Ezeknek köszönhetően a szilárd frakciók zúzódnak, és nem zavarják az elfolyó anyagot, hogy szabadon haladhassanak át egy olyan csővezetéken keresztül, amelynek átmérője legfeljebb 110 mm lehet. A szivattyú minden része nagy szilárdságú fémből készül, ezért a készülék élettartama meglehetősen hosszú. Az öntöttvas csövek helyett, amelyek a közelmúltban nyomáscsatorna telepítésénél használatosak, egyre inkább használják a polietilént vagy a polivinil-kloridot. A csövek átmérője 90 mm-ig, az ilyen termékeket tekercsben szállítják, ami kényelmes a telepítéshez.

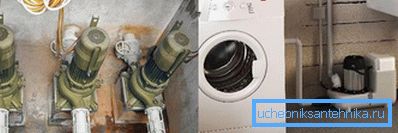

A szivattyúállomások 2 típusra oszthatók:

• A házon. Az ilyen KNS elvezet a szennyvizet egy házból. Ezek közé tartozik egy szivattyú csiszolóval és műanyag házzal. Rendszerint ilyen szerkezetet telepítenek az alagsorban.
• Külső. Ezeket több házból származó hulladék szivattyúzására tervezték. Szivattyúznak egy tartályból, amelybe a szennyvíz a különböző épületek súlyossága. A szennyvizet a szennyvíztisztító telepen vagy a meglévő szennyvízrendszerbe szállítják.

Ha be kell kötni a szennyvíztisztító rendszert, meg kell szereznie a szükséges engedélyek számát és tanúsítványokat, ki kell dolgoznia egy megállapodást a csatornák vételére és egy speciális építésszemélyzetet.

A szivattyú kiválasztása

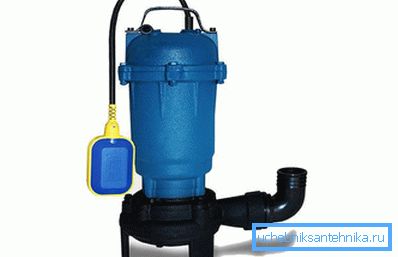

A szivattyú típusát a szennyvíz összetételétől függően választjuk ki. A zuhanyzóból, mosogatóból és mosdóból származó, gazdasági eredetű csatornákhoz megfelelő szivattyú használható. De mivel a WC-tálból származó ürülék szennyeződéseket is használnak, amelyek szintén szilárd töredékekhez juthatnak, a szivattyút csiszolóval kell kiválasztani. A jelenléte csökkenti a nyomócső átmérőjét 40 mm-re.

Mivel nagy mennyiségű folyadék van kádból, betűkből és medencékből, a szivattyúknak nagy teljesítményük van. Ezenkívül megszakítás nélküli munkájukat hosszú ideig biztosítani kell. Egy másik tényező, amelyet figyelembe kell venni a szivattyú típus kiválasztásakor, úgy kell megtervezni, hogy a víz hőmérséklete legfeljebb 70 legyen? C, amely a mosogatógép és a mosógép lefolyójából származik.

A szivattyú beszerelésekor bizonyos szabályok vannak:

• a pluszjel hőmérséklete mindig a szivattyú telepítési helyén legyen;
• a KNS telepítésének helyét tisztítani kell, és hozzá kell férni a megközelítéshez;
• egy speciális karimával ellátott támasztó hajlítást kell alkalmazni a szerkezet alján;
• a nyomócső a térdre támaszkodik;
• a kút tetején lévő cső a szerkezet falához rögzített tartóelemgel van összekötve;
• a csővezetéket a szabályok szerint kell felszerelni - torzítások és feszültségek nélkül. A kisülő cső átmérőjének kisebbnek kell lennie, mint a beszívás;
• a fordított áram kizárása érdekében a nyomócsövön egy visszacsapó szelep és egy szelep van elhelyezve;
• a szivattyú leengedésére és felemelésére egy egységre és egy vezetőszerkezetre rögzített láncot használnak;
• amikor a szivattyú eléri az alsó térdet, automatikusan bekövetkezik a szoros kapcsolat.

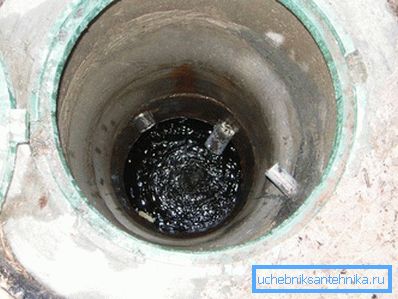

Előregyártott kútegység

Amikor a nyomásvezető csatorna működése megtörténik, az előregyártott kút fontos kapcsolat az építőiparban. A ház közelében kell elhelyezni a szennyvíz elvezetését. A kút alját és falát megbízható vízszigetelésnek kell biztosítani. Ellenkező esetben nagy a valószínűsége, hogy a szennyvíz a talajba szivárog. A felületkezelést általában beton, törmelék vagy sült tégla készítik. A vastagságnak végül kb. 25 cm-t kell elérnie, a fal külső oldalát bitumenes réteggel lehet szigetelni, a belső oldalról a kúp be van vakva, vagyis a varratokat dörzsölni kell. Gyakran használják a betongyűrűk kialakításánál, amelyek egy különleges lemezen vannak elhelyezve.

Annak érdekében, hogy a szivattyút hosszabb ideig üzemeltetni lehessen, célszerű két szakaszból egy kút rendezése. Az első rész összegyűjti a szennyvizet. A második esetben olyan szivattyút kell telepítenie, amely a víz után az első rekeszből túlfolyik és elér egy bizonyos szintet. Ebben az esetben a szilárd frakciók az első részben maradnak.

Tipp Ha a kút egy szakasz, akkor egy merülő szennyvízszivattyú van felszerelve.
