A csőhajlító - az eszköz jellemzői és saját gyártása
Gyakran előfordul, hogy az országban vagy a garázsban végzett különféle munkák elvégzése során a csövet egy bizonyos kör körül meg kell hajlítani, hogy a helyes geometriai formát megkaphassa. Az ilyen eredmény elérése csak egy speciális eszköz segítségével lehetséges, de drága lesz több eszköz megvásárlására. A probléma megoldásához ebben a cikkben megnézzük, hogyan készítsünk el egy csőhajlót.
A berendezés jellemzői
A készülék célja

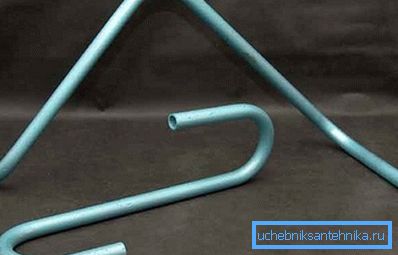

Különféle fémszerkezetek, mint például gazebos, üvegházak, kerítések, kerti bútorok stb. Gyártása nagyon népszerű, mert tartós, tartós és megfizethető anyagok. Mindazonáltal egyes szerkezetek gyártási technológiája megkívánja, hogy a csöveket bizonyos sugáron vagy bizonyos szögben hajlítsák. Ezenkívül hajlításra lehet szükség a csővezeték telepítése során.
Lehetetlen ilyen műveletet végezni a kezedekkel, de a csőhajlító lehetővé teszi, hogy nehézségek nélkül megbirkózzon a feladattal. Ezzel a csöveket 0-180 fokos szögben tudja hajlítani. Leggyakrabban ilyen eszközöknél elektromechanikus vagy hidraulikus hajtást alkalmaztak.
Meg kell mondanom, hogy ez az eszköz meglehetősen sokoldalú, mivel lehetővé teszi különféle csövek hajlítását:
- Kazánházak;
- gáz;
- a víz;
- Profil stb.
Ami az anyagot illeti:
- Lettek;
- réz;
- alumínium;
- Fém és műanyag.
Az egyetlen csőátmérő nem lehet több mint két hüvelyk. Ennek eredményeként ennek az eszköznek a köre igen széles.
Különösen a következőket használják:
- Kazánházakban;
- Benzinkutak;
- Fűtési és vízvezeték-rendszerek telepítésénél stb.
A lámpatestek típusai
Mielőtt elkezdené az eszköz gyártását, fontolja meg, hogy milyen típusú csőhajlítók léteznek:

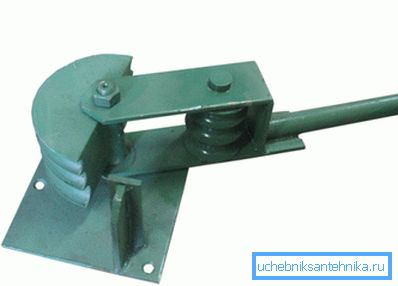

| utasítás | Úgy tervezték, hogy olyan műveleteket hajtson végre, mint a különböző sugarak és ívek hajlítása. Súlya általában kicsi, ami lehetővé teszi, hogy a szerszámot a fémszerkezetekhez a munkahelyre szállítsa. Az ilyen termékek ára nem viszonylag magas. A szerszám legfeljebb 4x4 cm keresztmetszetű és kerek, legfeljebb 3x3 cm átmérőjű profilozott csövekkel dolgozhat. |

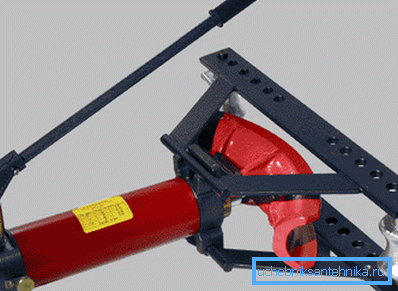

| Kézi hidraulikus | Ennek az eszköznek a hajtása hidraulikus berendezéssel rendelkezik, amely növeli az üzemeltető erősségét. Ennek eredményeként a nagy átmérőjű csövek hajlíthatók. A szerelvényt gázvezetékek és vízvezetékek telepítéséhez és bontásához ajánlják. |

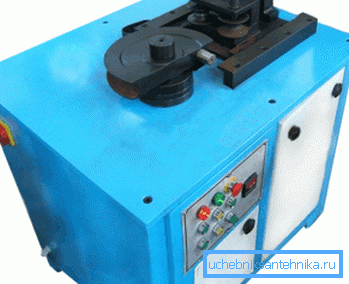

| elektromos | A csövek gyártásához használatos gyártási méretekben. Lehetővé teszik a 80-40 mm keresztmetszetű profilozott termékek hajlítását. A kerek csövek átmérője 30 mm. Ezeknek a termékeknek a jellemzője a nagy teljesítmény és a kiegészítő funkciók elérhetősége, például a gombok vagy a pedálok vezérlése mindkét irányba forgatva stb. |
Ezenkívül az összes meglévő eszköz különbözik a működési feltételek szempontjából:
- Kézikönyv - otthoni használatra vagy közvetlenül a csövek telepítési helyén használható.

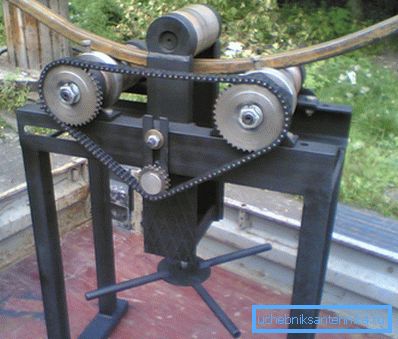

- Helyhez kötött - olyan gépek, amelyeket olyan vállalatoknál használnak, ahol a csőhajlítás része a folyamatnak.
Tipp Ha a cső nagy sugarát, például egy íves üvegházat gyártani kell, le kell dobni a lemezeket, és meg kell vágni egy félkörívet a kívánt sugárral. Ezután a csövön keresztül a saját kezével körbejárhatod ezt a lámpatestet.
Szerszámkészítés

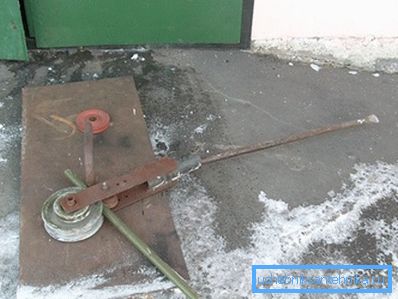

Elég egyszerű elvégezni egy egyszerű hajlító berendezést.
Az egyetlen dolog, amire szüksége lesz néhány vízvezeték-készség, valamint néhány eszköz:
- Hegesztőgép;
- bolgár;
- Szalagmérő és ceruza.
Ami az anyagokat illeti, több, 3 és 10 mm vastagságú fémlemezre, valamint több acélrúdra van szüksége.
Tehát az utasítás így néz ki:

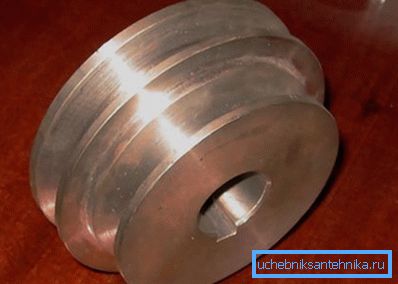

- Az első lépés a csigák előkészítése. Az eszköz univerzális, azaz Különböző átmérőjű csövekhez két hármas csavart kell használni - egy pár félcsöves csövekhez, egy párt a hüvelykes csövekhez és egy pár a háromnegyedes csövekhez. Azonnal meg kell mondanom, hogy ilyen tárcsák megvásárlása nem működik, ezért a műhelyben kell megrendelni őket.
A kerék mindkét oldalán egy nyílásnak kell lennie, amely megfelel a cső átmérőjének felének. Az álló görgőnek minimális átmérője legyen, mivel ez függ a minimális hajlítási sugártól.
- Továbbá szükség van, hogy a bázist fém-körülbelül 10 mm-es, amely egy négyzet lyukakkal ellátott lemezből a sarkoknál, hogy rögzítse a táblázatban.
- Ezután, a központban a lemez kell beállítani hegesztéssel a csap átmérője alkalmas arra, hogy a belső átmérője a kis tárcsa hármas.
- Miután az ágy készen áll, a fordítószerkezetet végre kell hajtani. Ehhez először meg kell forralnia két fémlemez U alakú részét. A rész lábainak magasságának meg kell felelnie a kicsi és nagy tárcsa átmérőjének, úgyhogy ebben a távolságban egy nagy mozgatható tárcsa és az állórész fele teljesen illeszkedik.
- Egy 25 cm hosszú fogantyút hegesztettek a rész tetejére, és ezt követően fogantyúként működtető csövet helyeznek.
- Ezután egy nagy tüskét helyeznek el a rész szélén, amelyet rögzítőcsapokkal rögzítenek. Egy kis csigát helyeznek az alapcsapra az egész szerkezettel.
- Most csak a hangsúlyt kell fektetni - ehhez még egy csapot kell hegeszteni, és egy csavart helyeznek rá.
A gyártási folyamat befejeződött. Most csak a szerszámot kell az asztalra rögzíteni, és megkezdheti a csövek hajlítását.
Tipp Annak megakadályozása érdekében, hogy a cső a hajlítás során lapos legyen, homokot kell feltölteni és a végeit választani kell.
következtetés
Minden otthoni mester saját kézi csőhajlót készíthet. Természetesen ez a művelet egy kis időt vesz igénybe, azonban ez az eszköz valóban hasznos, és minden bizonnyal többször is hasznos lesz a gazdaságban.
A cikkből származó videóból további információkat kaphat ehhez a témához.
