Csőcsapok és egyéb szerszámok kézi menetvágáshoz

Milyen eszköz a csőcsap? Hogyan különbözik a lemez a csavaros szerszámtól, és a kerék különbözik-e a ratchet-től? Hogyan vágjunk ki belső vagy külső szálat a saját kezünkkel? Milyen esetekben előnyös a menetes csatlakozás vízellátáshoz, és ha - hegesztve? A cikkben megpróbáljuk megválaszolni ezeket a kérdéseket.

meghatározzák

Először meghatározzuk a terminológiát:

• A csapszeg egy eszköz a belső szálak vágásához és súrolásához (tisztítás a pontozástól, rozsdától stb.). A mi esetünkben - cső.

Hasznos: a csővezeték eltér a metrikus egytõl, mivel méretét nem a gerincek vagy üregek tényleges átmérõje jellemzi, hanem a csatolt csõ vagy szerelvény kondíciójárását (DU).

• Die - külső menetvágó szerszám, keményfém dió formájában, forgácsleválasztó nyílásokkal.
• A Klupp különbözik a lemeztől, mivel több különálló szektorból áll. Miért van rá szüksége? Az a tény, hogy a kemény ötvözetek és a nagy sebességű acélok gyártása során használt kések szerszámok több, mint drágák. Eközben a szilárdság és a keménység csak a közvetlenül a vágóhídra vágott gerinceknél szükséges; a lemez többi része csak egyes gerinceket kombinál. A szerszám esetében ez a funkció átkerül a tartóhoz.

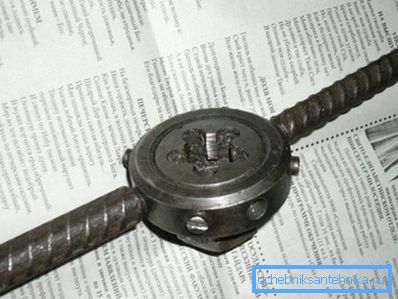

• Vorotok - keret a csaphoz vagy szerszámokhoz, két fogantyúval ellátva, karokként használva. Lehetővé teszi a szál elvágását extrák nélkül.

• A tartó (tüske) egyszerűen egy kerek vagy hatszögletű fogantyú nélküli fogantyú.. Miért van szükség? A gyakorlatban a vízvezeték nem ritka, ha a szálat nem egy vice-ben vagy bilincsben kell vágni, hanem közvetlenül a bélésen vagy a falon lévő felszállónyíláson. A fogantyúk megakadályozzák a szerszám forgatását, és a tüskét egy rendes gázkulccsal lehet forgatni.

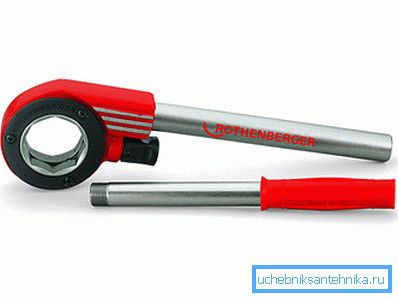

• Ratchet-forgattyú egy fogantyúval, dupla karosszériával és hátrameneti tengelykapcsolóval. Azt is lehetővé teszi, hogy vágja a szálat a falhoz. A tüskével ellentétben, amelyen a gázkulcs elhagyja a rágcsálókat, a racsnis mechanikus károsodást nem okoz a munka során, és sokkal kényelmesebb használni.

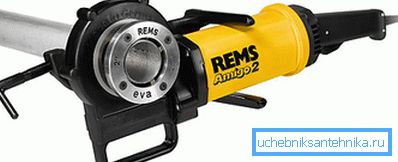

Érdekes: az eladásra elektromos csavaros dugók találhatók a csövekhez, így fizikai erőfeszítés nélkül is megteheti. A csövet a saját bilincsszerszámja rögzíti; a vágószerszámot kis teljesítményű villanymotor hajtja át egy sebességváltón keresztül. Az eszköz meglehetősen kényelmes, de az ára - 20-80 ezer rubel - a vásárlást csak szakemberek számára teszi szükségessé.

Részletes leírás

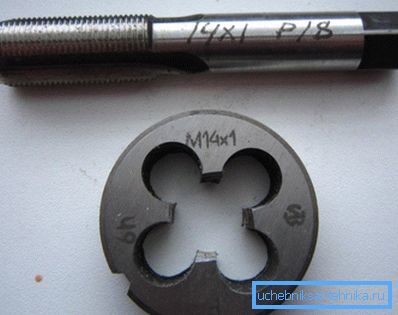

csap

Kívülről az eszköz hasonlít egy rendes csavarra, amely nem egy kupakkal végződik, hanem egy rövid, négyszögletes szárral. A szál elején a gerincek mérete csökken, ami minimális erőfeszítéssel biztosítja a legegyszerűbb belépést. A csaptelep hosszirányú hornyokkal van ellátva.

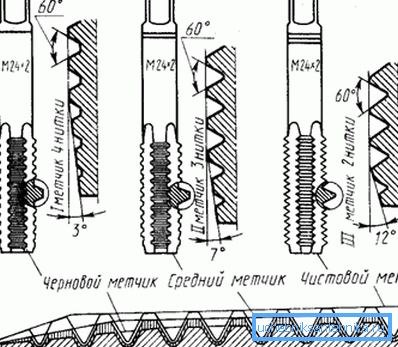

A szálak vágásakor általában két vagy akár három szerszámot használnak. Például ha egy fél hüvelyk méretű szálat vágunk le, a jövőbeni összekapcsolás (fúrt hengeres munkadarab) először egy durva csőcsapot 1: 2, majd befejeződik. Ha egy menetben vágja a szerszám kopását, a menetminőség sokkal rosszabb.

meghal

Azon kívül, hogy ezt az eszközt külső menetvágáshoz tervezték, a lemez megkülönböztethető a csapteleptől egy másik jellemzővel: a szál egy menetben van vágva.

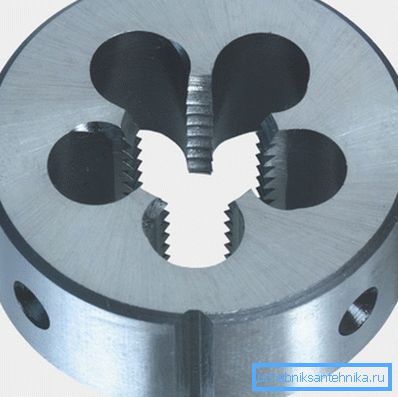

Mit néz ki a hal? Ha egy 1 1: 2 csõcsõ egy és fél hüvelykes csavarnak látszik, akkor a megfelelõ szerszám elõreláthatóan fél hüvelykes keményfém dióhoz hasonlít. Megkülönböztethető egy szokásos anyától egy ugyanolyan sima (kúpos) megközelítésű szálon keresztül, és több csatorna csatornán keresztül.

Hasznos: a lemez bemeneti (kúpos) része 2-3 fordulattal; a teljes vastagság 8-10 fordulatot tesz ki.

A szerszám külső hengeres felületén több kúpos mélyedés van, amelyekhez a tartóban rögzítő csavarok vannak.

diestock

Már megfogalmaztuk az alapvető különbségét egy szerszámból: a fogantyúk csak egy tüskével vannak rögzítve, és egymástól függetlenül változhatnak.

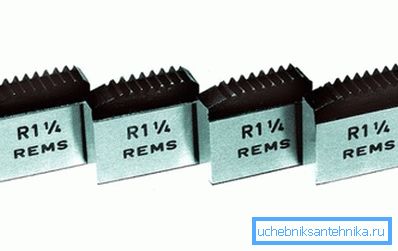

Hasznos lehet egy potenciális vevő számára, ha csak egy finomságot ismernek: ha a szerszám külső átmérőjét a GOST 9740-71 szigorúan szabályozza, amely szerint azokat elkészítik, akkor a csavaros szerszám vágóélei eltérő alakúak lehetnek, és különböző módon rögzíthetők.

Csere vásárlásakor jobb figyelmet fordítani a tüskét előállító gyártó termékeire. Ellenkező esetben előfordulhat olyan helyzet, amikor a metszők egyszerűen nem helyezkednek el.

Csővezetékek

Általában egy lakatos számára a csőszálakkal kapcsolatos információknak nincs sok gyakorlati értéke.

Oktatási célokra azonban érdekes tényeket mutatunk be.

• Vannak hengeres és kúpos csövek. Minden vízvezeték-berendezést hengeres menetek használatára terveztek, és a kúposságra főleg nagynyomású csővezetékekre van szükség.
• A 6 hüvelyk feletti átmérőknél a csövek hegesztettek vagy karimákkal vannak összekötve.
• A névleges átmérők nagy szórásának ellenére a GOST 6357-81 csőhengeres szálak vágásának szabályozására csak négy menetemelkedés van.

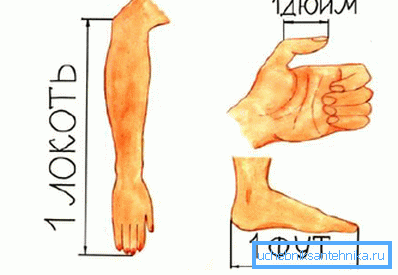

Hivatkozás: Az angol hüvelyk 2,54 cm, ezért a 2 1: 2 csőcsatlakozás 2,5x2,54 = 6,35 cm (63 mm) kondíciós csövekkel kompatibilis.

• A csővezetékek névleges átmérőinek a metrikus mérőrendszerhez történő kötését a fent említett szabvány is szabályozza. Íme néhány méret közül:

Menet vagy hegesztés

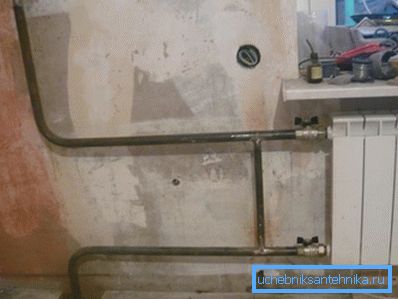

A csúszók és a bélésfűtési rendszerek és a vízellátás névleges átmérője, természetesen jóval kisebb, mint 6 hüvelyk. Ennek megfelelően, a telepítéshez a vegyületek használható hegesztés és menet.

Nyilvánvaló, hogy kevesebb időt töltenek a hegesztési oldalon: egy tapasztalt hegesztő legfeljebb 10 percet tölt le a csuklós csatlakozáson; a menetvágás, összeszerelés és tömítés szükséges legalább háromszor hosszabb időt igényel az erőfeszítések jelentősen nagyobb kiadásaival.

Amikor a menetes csatlakozások igazolják magukat:

• Ha problémái vannak az eszköz szállítása során. Nyilvánvalóan könnyebb egy tányér tálcával és egy gáztűzzel történő bevonása tömegközlekedéssel, mint egy elektromos hegesztőberendezés, és még inkább - egy pár palack és egy tömlõkészlet egy fáklyával.
• Szükség esetén kapcsolja össze a kapcsolatot. Egy tipikus eset egy acél vízcsőben levő szelep után. Előbb vagy utóbb a szelepet ki kell cserélni, és a csöveket ásványi lerakódásoktól tisztítani kell; az a képesség, hogy ezt a munkát hegesztés nélkül végezzük, határozott előnyt jelent.

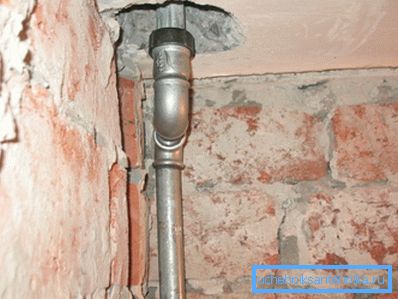

• Végül a szálaknak nincs alternatívája, ha a horganyzott csöveket a kommunikáció telepítéséhez használják. Az a tény, hogy a hegesztési varrat megtöri a vékony horganyréteget, ami feleslegessé teszi a galvanizálást: a korrózió a varrási területet ugyanolyan sebességgel elpusztítja, mint a fekete acélból készült VGP csövek használata esetén. De a szálaknál a helyzet radikálisan változik: a cink rétege érintetlen marad, ennek eredményeképpen a csővezeték erőforrása többször növekszik. A szerzőnek fél évszázad múlva kellett megnyitnia a szálakra szerelt horganyzott fűtőtornyokat; ha a felső többrétegű festmény megakadályozta a csövek állapotának felmérését, a belső vizsgálat azt mutatta, hogy azok nem különböznek az újaktól.

Hogyan vágjunk egy szálat

belső

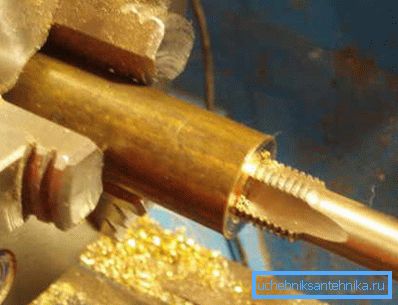

Tegyük fel, hogy egy 32 mm-es (1 1/4 hüvelyk) DU acélcsatlakozóval fúrt acéllemez van. Kész kapcsolatot kell készíteni.

Hogyan kell ezt a munkát elvégezni?

1. Csavarja be a munkadarabot egy speciális bilincsbe, amelynek gyémánt alakú lumenje van az állkapcsok között.

Ügyeljen arra, hogy ebben az esetben ne használjon vice-t. A munkadarab mindkét oldaláról préselt deformálódott, ovalitássá válik.

1. A durva csőcsövet 1 1: 4 hüvelykre helyezzük.
2. Kenje meg a munkadarab belső felületét. A kenés csökkenti az ellenállást a vágásnál, és csökkenti a pontozás valószínűségét. Milyen típusú kenőanyag használata azonos: a varrógépekhez használt olaj, az autol, a zsír és akár a dízel üzemanyag egyaránt alkalmasak a célunkra.
3. A kúposságot szigorúan a jövőbeli tengelykapcsoló tengelye mentén helyezzük el, maximális erőkifejtéssel nyomjuk meg és fordítsuk meg anélkül, hogy zavarnánk a pozícionálást és a nyomás lazítása nélkül. Vágás anélkül, hogy megnyomná a csapot az alkatrészhez, csak 2-3 teljes fordulatot követően lehetséges; ha korábban gyengítené az erőt, az első karakterlánc elszakad.
4. Miután a tengelykapcsolót durva csaptel töltötte le, vegye le a gombot és távolítsa el a másik oldalt. Ismételje meg a műveletet közepes és finom csapokkal.

Mi a teendő, ha csak a szokásos fogantyú:

1. Megfogják a csap csapszegét.
2. A gerendát egy gáz (cső) kulccsal rögzítik, és a bejáratnál ül.
3. A további műveletek megegyeznek a fent ismertetettekkel.

Hasznos: ha a csapot csak a használt szerelvények menetvágásához használják, elég, hogy csak egy befejező eszköz legyen a gyűjteményében.

külső

Itt a menetvágási utasítás magában foglalja a lemez megközelítésének elkészítését. Annak érdekében, hogy a vágás nem igényel túlságosan nagy szorítóerőt, a cső külsejétől kb. 30 fokos szöget zár be a tengelye körül.

Gondold át, hogyan készíthetsz egy hívást, úgymond, a területen:

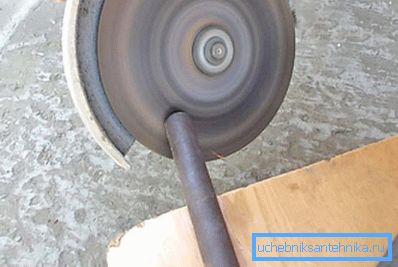

• A csőcsiszoló szélén törölje körbe a fém körét.

• Ugyanazt a munkát egy kézfájllal.
• Végül, a szerszám hiányában a csőnek egy kis készséggel rendelkező széle egyszerűen összenyomható egy gázkulccsal. Ennek a műveletnek a legfőbb finomsága nem túlzás, nem pedig a cső ovalitásának biztosítása.

Mi a következő lépés:

1. A cső szélének külső felülete újra megkenve.
2. A lemezt a cső hosszirányú tengelyére merőlegesen merőleges végfelületre kell nyomni. A szorítóerőt addig tartják fenn, amíg 2-3 teljes fordulatot nem tesznek.
3. A következő egyszerű mechanikai munka: a szerszámot egy cső mentén üldözzük, amíg a megfelelő hosszúságú szálat nem kapjuk meg. A markánsan megnövekedett ellenállás azt jelenti, ebben az esetben a lemezt egy fordulattal hátrafelé hajtják, a forgácsokat eltávolítják, és a felületet újra felhígítják.

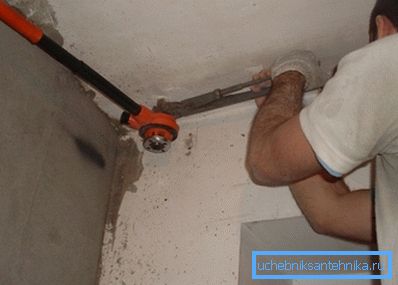

Ha egy külső szálat közvetlenül a felszállóra vagy a béléscsatornára terveztek, van egy finomság. A csövet, amelyen a fonal le van vágva, szükségszerűen a gázkulcs tartja úgy, hogy az erõ kompenzálja a forgácsolási nyomatékot.

Az a tény, hogy sokkal könnyebb felszakítani a bélést a felemelőből vagy a szomszéd akku felemelőjéről, mint amilyennek tűnhet: a kar lehetővé teszi, hogy jelentős erőfeszítéseket fejlesszen ki. Ráadásul a csövek állapotának a régi lakótelepen gyakran sok kívánnivalót hagy maga után.

következtetés

Figyelembe vesszük ismereteinket a kézi menetvágás és a folyamattechnológia eszközeivel. A megszokott módon a videó ebben a cikkben további információkat nyújt az olvasónak. Sok szerencsét!
