Csőfoglalat: a csatornarendszer láthatatlan, de nagyon
A csővezetékek megbízhatósága és tartóssága nemcsak a csatlakozások minőségétől és szorosságától, hanem az egyes részek falra vagy padlóra történő rögzítésétől is függ. Ezenkívül a megfelelő típusú tömlőbilincsek használatával elkerülhető a kész rendszer megsemmisítése, rezgése és elhajlása.
Az ebben az anyagban megadott utasítások lehetővé teszik, hogy kiválassza és megvásárolja a legmegfelelőbb szerelvényeket a vízvezeték- vagy vízvezeték-rendszerhez.
A kötőelemek tervezési jellemzői
Tömlőbilincsek

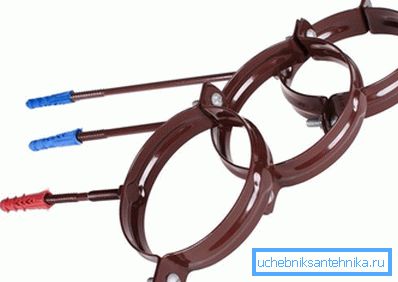

Ezeket a termékeket a csatornarendszer csövek falához, padlójához vagy mennyezetéhez rögzítik. Ezen felül ugyanabban a kivitelben van egy leeresztő cső tartó.
A bilincs lehetővé teszi az egyes részek szilárd rögzítését, miközben megakadályozza a tervezést a stressztől és a lineáris deformációktól.
A rögzítőelem három fő elemből áll:
- nyakkendő vagy félkör alakú;
- a bilincs lehetővé teszi a cső rögzítését;
- rögzítőelem, amellyel az elemet a falon rögzítik.

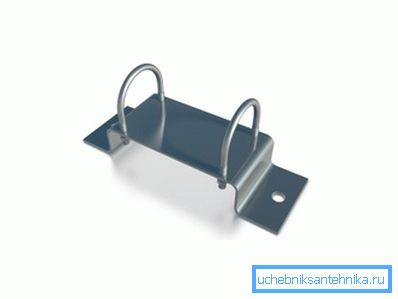

Figyelj! A rögzítő bilincsek összetettebbek. Például egy K939 cső tartó egy összetett alakú fémlemez, amely két félköríves tartóval rendelkezik. Ez a részletformálás komplex konfigurációjú oszlopokra vagy falakra történő telepítéséhez szükséges.
Az esztrich anyaga általában műanyag vagy fém:

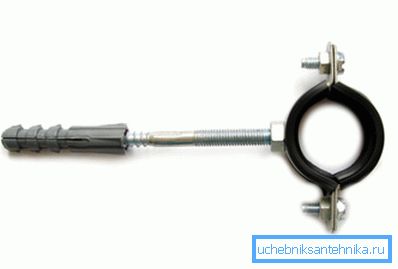

- Fém nyakkendő - egy osztott elem, amely a felső és az alsó részből áll, amelyek összecsavarozva vannak. Van egy dekoratív, krómozott 25 mm-es cső tartó is, amely vízvezetékek rögzítésére szolgál a dekoratív falburkolat felett. A fém bilincsek gyakran gumi tömítésekkel vannak felszerelve, amelyek csillapítják a cső rezgéseket működés közben, ami csökkenti az általuk előállított zajszintet. A csavarokat a bilincs két levehető elemének összekötésére használják. A 20 mm és 25 mm-es csövek dekoratív tartója speciális fejjel van felszerelve, amely nem sérti ezeknek az elemeknek a vonzó megjelenését.

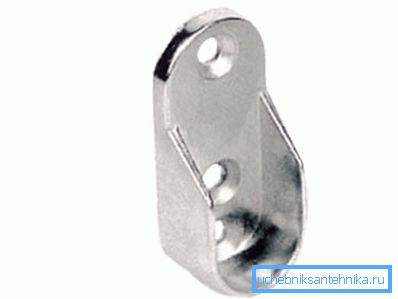

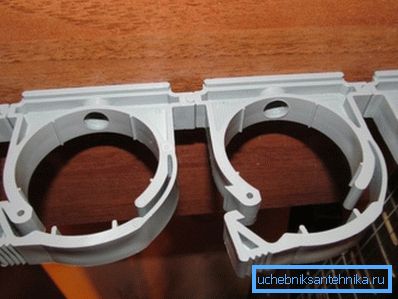

- A műanyag nyakkendő lehet vagy levehető (rögzítővel rögzítve) vagy egy darabból (U alakú). Ez utóbbi esetben a csövet egyszerűen be kell helyezni a rögzítőbe, amíg meg nem áll. Egy ilyen rendszer lehetővé teszi a bilincsek gyártását összetett alakú alkatrészek számára. Például egy ovális cső tartója teljesen műanyagból készülhet.
A szerelvény a rész alján található.
Több fajta is létezik:
- T-alakú - rögzítés csavarral vagy csavarral (csavar vagy horgony) történik;
- L alakú - a rögzítő 90 fokos szögben hajlik.
A kötőelemek fajtái
Vannak ilyen típusú kötőelemek:
| A kötőelemek típusa | leírás |
| Krimpelő | Ezzel nem csak a csövet rögzítheti a falra, hanem tömörítheti a csatlakozás helyét, így további feszességet és erőt biztosít. |
| útmutató | A csővezeték irányát jelzi. Nem biztosítja a felületek megbízható rögzítését. |
| teherhordó | A fő rész, amellyel csatorna- és vízvezetékek vannak csatlakoztatva. Ezenkívül gumi tömítéssel vannak felszerelve a rezgések nedvesítésére és a lineáris hőmérséklet-torzítás kompenzálására. |
| biztonság | A csővezetékek nehéz szakaszain rögzített, amely további merevséget és megbízhatóságot biztosít. |
A bilincsek típusától függetlenül a kötőelemek két fő típusra oszthatók:
- Kemény. Karmantyúkat vagy tartóelemeket használnak. A csatorna csővezetékére, csatlakozójára vagy más alakú részére szerelik fel. A fő feladat a tartósság és a megbízhatóság biztosítása a csomóponton.
- Lebegő. Itt kell telepíteni a vezetőket és a támogató típusú zárakat. Az esztrich átmérőjének nagyobbnak kell lennie, mint a csővezeték méretei. Ebben az esetben a csatornahálózat részletei hosszirányban elmozdíthatók, így elkerülve a vízelvezető rendszer hőmérséklet torzulását.
Tipp A deformáció elkerülése érdekében helyénvaló a csatorna helyes telepítése is. Különösen, ha az egyik cső sima végét a másik aljzatába helyezi, akkor megfelelő 1 cm-es rést kell biztosítani.
A szerelőcső tartók jellemzői
A szennyvízcsatorna független telepítésével bizonyos szabályokat be kell tartania.
Ellenkező esetben balesetek lehetségesek, a rögzítés költsége jóval meghaladja a kötőelemek költségét.
- A háztartási szennyvízelvezető rendszer telepítését fűtött helyiségben az ízületeken és szerelvényeken rögzített rögzítőelemekkel kell elvégezni. Ebben az esetben nem lehet félni a műanyag lineáris deformációitól.
- A csővezeték lineáris terjeszkedését kompenzáló leeresztő szerelvények szükségesek a forró kifolyó gyűjtésére és szállítására használt vízelvezető csövek rögzítésére (a víz hőmérséklete meghaladja a 80 Celsius fokot). Ebben az esetben a mozgatható szerelési séma védeni fogja a részeket a forgatás és a megsemmisítés ellen.

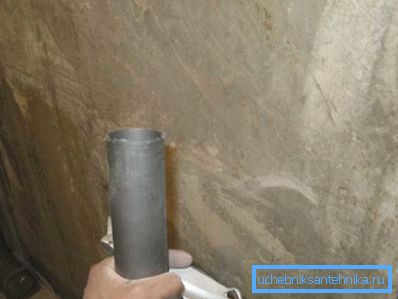

- Mielőtt a csővezetékeket felnagyítanánk minden felületen, javasoljuk egy középvonal alkalmazását, amely útmutatásként szolgál a telepítési szakaszban. Ez lehetővé teszi, hogy előzetesen ellenőrizze a helyes lejtést, hogy kiszámítsa az alkatrészek kívánt hosszát, a szerelvények számát és a rögzítő bilincseket. Ezután a vezetőelemek a falhoz vannak rögzítve, és a tartó és a krimp a csövekhez van szerelve.
- A telepítés során a szennyvíz részek lazán helyezkednek el a rögzítőelemekbe úgy, hogy azok hosszirányban mozgathatók legyenek. Az utolsó merev rögzítés csak az egész rendszer összeszerelési folyamatának vége után hajtható végre.
- Az egyes rögzítőegységek közötti távolság kiszámítása az alakos részek számának megfelelően történik. Ha hosszú csőszakasz van, amely nincs csaptelepekkel, csatlakozásokkal, revíziókkal, stb., Akkor a szomszédos rögzítőelemek közötti lépés nem lehet több, mint 2 méter.
Tipp A csővezetékek rögzítésének legmegbízhatóbb módja a beton vagy kőfal falazása. Clamps - csak kompromisszum és olcsóbb megoldás.
következtetés
A csővezeték részének gondos rögzítése a falra nemcsak a megbízhatóságot, hanem a csatornahálózat működtetésének kényelmét is biztosítja. A hosszú, nem rögzített területek erősen vibrálnak és kellemetlen hangokat adnak.
A csatornahálózat telepítésével kapcsolatos további információk megtalálhatók a jelen cikkben szereplő videóban.
