Csőhajlító csövekhez otthon

A csövekkel való munkavégzés során gyakran szükséges a csővezeték elhelyezése nehezen hozzáférhető helyeken, ahol a közvetlen termékek önmagukban nem elegendőek. Ilyen esetekben szükség van görbületi és ívelt elemekre, amelyek nem állnak rendelkezésre a hardverraktárakban, és mit kérdezhetsz?

A probléma megoldásának legegyszerűbb és legkedvezőbb módja egy speciális eszköz használata - egy csőhajlító, amelyet a cikkünkben tárgyalunk.

Csőhajlító szerszám

A csőhajlító eszközök a következők lehetnek:

• hidraulikus - Az erős csőhajlító az acélcsövekhez képes nagy átmérőjű termékekkel megbirkózni, gyakran ipari létesítményekben.
• szerelő. Ez az eszköz átlagos teljesítményt nyújt.
• kéz. Legfeljebb 50 mm átmérőjű termékekhez használják, és profiljuk 40 mm-es keresztmetszetű.

FIGYELEM! A vékonyfalú csövek kézi csőhajlítójának használata nem túlzottan felesleges, mivel a termékek nem rendelkeznek nagy nyomószilárdsággal és görbülettel. És mindannyian tudjuk, hogy még egy kis repedés is tilalom használni.

Továbbá ezek az eszközök különböznek az anyagban, ahonnan a hajlítandó termékek készülnek:

• Hidraulikus vagy mechanikus csőhajlító rozsdamentes acélcsövekhez.
• Kézi csőhajlító fémcsövekhez.

Figyelj! A profilvezetékekhez különböző formák átadására szolgáló eszköz nem alkalmas profilhengerelt termékekre.

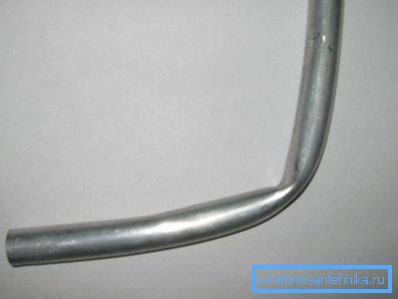

Első pillantásra a termékek hajlításának egyszerű folyamata meglehetősen bonyolult, ezért rendkívüli gondossággal kell elvégeznie a következő hibákat:

• Az anyag összetörése, ami a cső belső átmérőjének szűkítését eredményezi, és ennek megfelelően csökkentett áteresztőképességet eredményez. És a blokkolások kialakulása ilyen helyeken javításokat és beruházásokat eredményez a csatornarendszer hatékonyságának helyreállítása érdekében.
• A cső falának megnyújtása és elvékonyodása, amely hatással van az erősségére, csökkenti a megengedhető legnagyobb nyomást.

Figyelj! Az egyes esetekben megfelelően kiválasztott szerszámok lehetővé teszik a termékek hajlítását minőségi szempontból a megadott paraméterek szerint. Ilyen eszközzel optimalizálhatja az épületen belüli kommunikáció lefektetését, hatékonyan kihasználva a helyiséget és károsíthatja a csővezeték teljesítményét.

Bármely csőhajlító megvásárolható a szupermarketek épületeiben, miután rendezett összeget bocsátott ki neki, vagy saját maga készíthet.

Szerszám a kerekek hajlításához

A csőhajlító kialakítása meglehetősen egyszerű - két megmunkált csavarkulcs:

• Az egyik állandóan rögzítve van.
• A második az első körüli pályán forog, a cső átmérőjének megfelelő távolságban.

A készülék működési elve szintén nem okoz nehézséget - a terméket a tárcsa közé helyezzük, és egy szabad forgó tárcsa mozgatásával egy adott sugár mentén kanyarodunk.

Házi eszköz

Házi készítésű csőhajlító készítése egy kerek csőhöz, azonnal gondoskodjon a sokoldalúságáról, vagyis a különböző átmérőjű termékek hajlításának lehetőségeiről.

Ezért nem kell egy pár csigát előállítani, hanem legalább három pár (a gazdaságban futó cső legmélyén):

• Egy pár fél centiméter átmérőjű.
• Egy másik - a 3/4 cső.
• A harmadik, hüvelyk átmérővel számítva.

Nem kaphatja meg a szükséges tárcsákat, ezért ha nem profi versenyző, rendelje meg őket a legközelebbi műhelyben.

A csőhajlító fő részeinek őrlése a következő:

• A szíjtárcsa gyártásához a legfontosabb az, hogy megfigyeljük a horony sugarát és mélységét.
• Minden egyes kerékpárnak végeinek egy csőszakaszhoz hasonló horonnyal kell rendelkezniük.
• Az alkatrészek átmérõinek aránya szintén fontos. Az álló görgőnek kisebbnek kell lennie, mivel a lehetséges hajlítás minimális sugara függ. A második (hengerlés) átmérője meg kell haladnia a legalább kétszer rögzített méretet.

Az Ön információiért! A fordítási munkák ára alacsony, ezért nem befolyásolja jelentősen az eszköz végső költségeit.

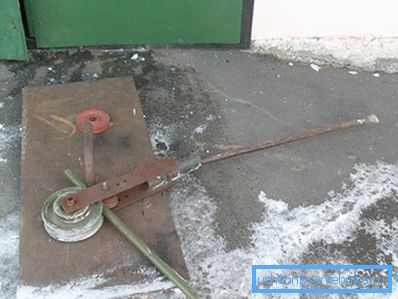

Ezt követõen a csõhajlító gép eszközén a független mûveletek utasításai:

• A görgők felszerelésének alapja négyzet alakú, vastag falú (legalább 10 mm) fémlemezből vágva. A műhelyben a munkalapon történő rögzítéshez négy furatot kell fúrni. Vagy a négyzetet egy 100-150 mm átmérőjű csőből egy ásott és betonozott oszlopba hegessze.
• A lemez közepén egy olyan csavart varrtunk, amelynek átmérője egyenlő a kisebb tárcsa belső átmérőjével. A második függőleges fogantyú szolgál a hajlított termékhez.
• A következő lépés egy fordítómechanizmus létrehozása. Egy vastag acélszalagtól 50 mm széles, szükséges a P betű hegesztése. P-ki magasságának meg kell egyeznie a nagy mozgó kör átmérőjének és az álló átmérő felének összegével. A P-ke rögzítőelemeiben lyukakat fúrunk, a P-ki lábai közötti távolság kissé meghaladja a tárcsa vastagságát.
• 250 mm hosszúságú fogantyút hegesztünk a rész tetejére. A behelyezett cső emelőként szolgál a hajlítás folyamatában.

• Összegyűjtjük az összes részletet. A P-ki belsejébe egy kis tárcsa van, és a keretre van szerelve, egy nagy rögzítés tűkkel és csőhajlítónk készen áll.

Tipp Annak érdekében, hogy elkerüljük a hajlítás helyén fellépő hibákat, biztosítsuk magunkat és töltsük fel a csövet homokkal, és megkönnyítsük a vastag falú termékek hajlítását nagy átmérővel - melegítsük őket.

A csövek hajlításának különböző módjai

1. Az alumínium csövek csőhajlítója, valójában a kézi csőhajlító rézcsövekhez is többféle lehet:
2. Kart.
3. Egy számszeríj formájában.
4. Hidraulikus.
5. Electric.

1. Érdekes megoldás a rugós csőhajlító rézcsövekhez. Kiváló minőségű acélból készült rugó, az egyik oldalán egy tölcséres kiterjesztés, amely megkönnyíti a könnyű kötést / emelést. A csövet a rugó belsejébe helyezzük, majd hajlítás történik. A rugó tartós anyaga ugyanakkor nem teszi lehetővé a cső törését és összetörését.
2. Hasonló rugós csőhajlítót használnak fém-műanyag csövekhez is, ezek az alkalmazott erőkben különböznek egymástól.
3. A műanyag termékeket hajlítással hajlítják meg a hajlításnál - ezért használhat építőszárítót.

következtetés

A fenti eszköz használatának szükségessége vitathatatlan olyan esetekben, amikor a meglévő akadályok miatt a csővezeték letelepítése nem lehetséges. Fűtőelemekhez is használható, például háztartási törölközőszárítóhoz.

Ebben a cikkben bemutatott videóban további információkat talál a témáról.
