Csőhajlító profilcsőhöz: a tervezési jellemzők és a

Ebben a cikkben fogunk beszélni arról, hogyan készítsünk csőhajlót egy profilcsőre a rendelkezésre álló anyagok felhasználásával. Ezenkívül figyelembe vesszük azokat a szerkezeti jellemzőket is, amelyek egyesítik az összes csőhajlító rajzot a profilcsőre.

De kezdetben meghatározzuk a készülék működésének jellemzőit.

Alkalmazási jellemzők

Nem titok, hogy a profilos fémcső szükséges építőanyag az olyan tárgyak, mint üvegházak, nyári házak, előtetők stb.

Természetesen könnyen fel lehet vásárolni kész, használt vagy új fémmunkákat egy hajlított profilból, de az ilyen vásárlás ára magas lesz. Megpróbálhatja megváltoztatni az üreges fém konfigurációját saját kezével. De ez vezet a termék deformációjához, pontosabban falainak zúzásához.

Ennek a problémának a megoldása homokos csőhajlítók a profilcsőhöz. Miért házias? Az otthoni eszköz kiválasztásának oka nyilvánvaló - az a tény, hogy a helyesen gyártott gép nagyságrendje erősebb és tartósabb lesz, mint a kínált olcsó eszközök.

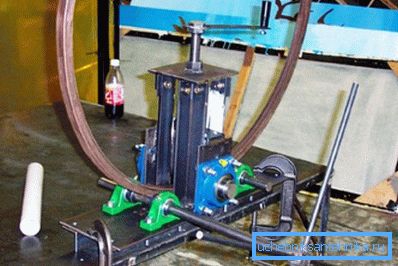

A készülék elve egyszerű: a tengelyek között egy téglalap alakú vagy kerek keresztmetszetű üreges fém van elhelyezve, amelynek pozíciója a kívánt kanyarodási szögnek megfelelően változik. Ezenkívül a tengelyek meghajtottak, aminek köszönhetően a csövet a kívánt módon meghajolják és hajlítják.

Az összes csőhajlító gép egyik jellemzője, hogy a munkadarab mechanikai terhelése fokozatosan és egyenlően oszlik el különböző pontokon, ami miatt a falak nem gyűrődnek.

Csőhajlító gép kialakítása

A kézi csőhajlító rajzai a profilcsőhöz a készülék típusától és a tervezési jellemzőktől függően eltérőek lehetnek.

Kötelező elemek a kézi vagy hidraulikus meghajtású módosítások megalkotásában:

• keret (keret), amelyen minden alkatrész fel vannak szerelve;
• alsó és felső lap;
• két vagy több csőmegálló;
• fák;
• hidraulikus munkahenger vagy fogantyúval ellátott kapu.

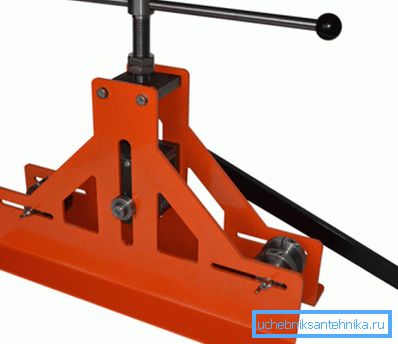

A keret, amelyen minden alkatrész fel van szerelve, kétféle lehet:

• zárt típus gyárilag gyártott készülékekre jellemző;
• nyitott típus az eszköz egyszerűsége miatt a legtöbb rögtönzött készülék esetében jellemző.

Fontos: A nyílt kerettel rendelkező eszközök használati útmutatója egyszerűbb, mint a zárt kereten végrehajtott hasonló műveletek végrehajtása. De a második esetben a működés biztonságosabb, mivel gyakorlatilag nincsenek nyitott mobil komponensek.

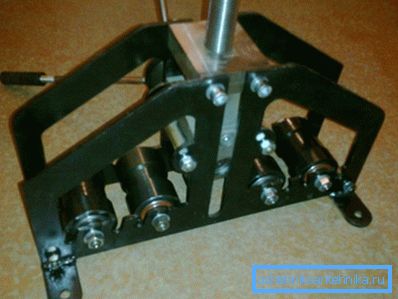

Technológiai jellemzők

Külön figyelmet kell fordítani az alakra, amely a csőhajlítók profilcsőjének különböző tengelye. Ha kerek keresztmetszetű csövekkel dolgozunk, kerekített hornyokkal ellátott tengelyeket használunk, akkor a hengerelt szakaszok a megfelelő kivágási konfigurációjú tengelyek segítségével hajlíthatók le (lásd még a Műanyag csövek szerelvényeit - áttekintést a főbb opciókról és azok jellemzőiről).

Azonban figyelembe véve azt a tényt, hogy a hajlításnál a profil gördülése nem jelenti az oldalfalak támasztásának szükségességét, használhat olyan tengelyt, amelynek szélessége sokszor nagyobb lesz, mint a profil szélessége, ami nyilvánvaló okokból lehetetlen a kerekek megmunkálása során.

Az öntermelés finomságai

Miután figyelembe vettük a készülék működési elvét és jellemzőit, itt az ideje eldönteni, hogyan készítsünk egy csőhajlító gépet egy alakos csőre.

Egy egyszerű kézi csőhajlító összeállításához a következő szerszámok és anyagok szükségesek:

• hegesztőgép;
• bilincsek;
• LBM "bolgár" lemezek fém vágásához;
• négyzet és mérőszalag;
• Acélcső vagy szög vágása (a méretet a csövek méretének megfelelően választják ki);
• egy nagy csavarral és anyával, megfelelő menetrel (a legjobb megoldás lenne a kapu, teljesen eltávolítva a felesleges kézi sajtótól);
• 6 nagy egydimenziós csapágy;
• vastag falú cső külső átmérővel, amely megfelel a csapágy belső átmérőjének;
• felesleges acél összekötő pálca csillaggal a kerékpárral;
• kiegészítő kerékpár lánckerék a hátsó kerékből;
• kerékpár lánc.

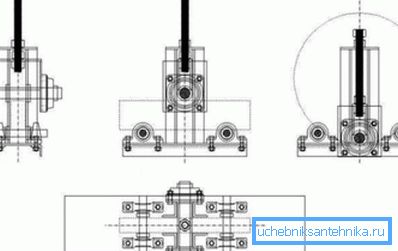

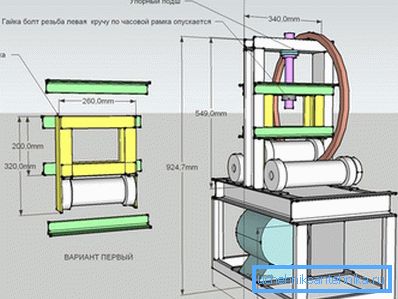

Miután elkészült az összes eszköz és anyag, elkezdhet dolgozni. Példaként egy rövidebb csőhajlító következő rajzát használjuk egy alakos csőre.

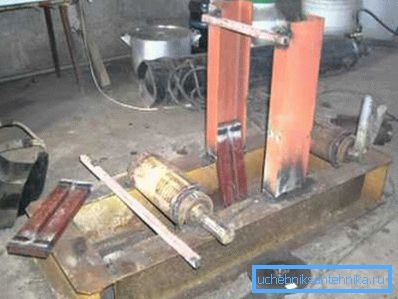

A szerelési utasítás egyszerű, és a következő lépésekből áll:

• A csatornából kivágjuk a vízszintes keret gyártására szolgáló üres falakat, és szilárd keretbe hegesztjük őket. Ha megfelelő méretű, szilárd fémlemez van, akkor lehetőség nyílik a berendezés egyszerűsítésére és felgyorsítására.
• A függõleges vezetõk gerendái a csatornából vágódnak és egyfajta "U" alakú guillotine-höz hegesztõdnek. A függőleges vezetők a rajzon látható módon vannak hegesztve a kerethez.
• A következő lépésben a csapágyak a kerethez vannak hegesztve. Ha a rajzon látható csapágyak vannak ilyen szerkezettel, használjon csavarozott, nem hegesztett csatlakozót.

• A függőleges vezetők felső keresztlécében a kapu alatt lyukat fúrunk. Egy előre központosított anyát hegesztettek a lyuk fölé.
• A vázra szerelt csapágyak lyukakba egy csövet helyeznek be, úgy, hogy mindkét végén 2-3 cm vége maradjon. A csöveket hegesztéssel rögzítjük úgy, hogy tengelyük körül forogjanak, de ne menjenek egyik oldalról a másikra sem.
• Ezután összeszereljük a csövek csapágyait, csonkjait és a felső egységet, amely a vezetők mentén leereszkedik és nyomást gyakorol az ívelt csőre. Ennek a csomópontnak a felső síkja úgy van kialakítva, hogy a kapu végéig pihenjen, és nyomást gyakoroljon az egész csomópontra, mozgatva az ágyhoz.

• Az ágy egyik oldalán rögzített két csapágyat felszereljünk lánckerékkel, amelyeket a csövek végeire hegesztünk.
• A kerékpár forgatógombját a pedál tengelyével egy csillaggal rögzítjük, amely fogantyúként működik.
• A csillagok között húzzuk meg a láncot és a készülék üzemkész állapotban van.

Fontos: Nem pontosan jelöltük meg a pontos méretet, mivel az ilyen berendezések a készenlétből készülnek. Mindazonáltal próbálja meggyőződni arról, hogy az alkalmazott fémvastagság nem kevesebb, mint 2-3 mm.

következtetés

Most már tudod, hogyan kell egy kézi csőhajlót készíteni, amelyet a gazdaságban lehet alkalmazni. További hasznos információkat találhat a cikk videónál (lásd még a cikk Acélcsövek szerelvényeit - elemezzük az összes funkciót).
