Csőhajlító vagy gépezet egy profilcsőnek a saját kezével
Egy magánház vagy egy földi telek megszerzése ritkán kapcsolódik a hétvégi passzív vágyakozáshoz. Nagy idő telik el, és egy polikarbonáttal borított üvegházat fognak megjelenni a telken, és a ház verandáján egy díszes védőlapot szerelnek fel, amely megvédi az esőcseppeket és a felmelegedő napot.
Az ilyen fontos és szükséges struktúrák kerete a kerekített csövekből kialakított keret lesz. Annak érdekében, hogy egy adott sugár és alak kanyaruljon, csőhajlító szükséges. Ebben a cikkben arról fogunk beszélni, hogyan készítsünk hasonló gépet a csövek hengerléséhez, amelyek nélkül az otthoni mester nem képes.
Mi a csőhajlító és miért van szükség?
A profilcső vagy csőhajlító görgőgéppel ellátott gép egy technikai eszköz, amely a hengerelt fémtermékekhez használt szerszámokhoz és mechanizmusokhoz tartozik. Ezzel könnyen hajlítható a szokásos csőanyagok profilja egy adott sugárnak megfelelően. Fő előnye az, hogy képes ugyanolyan sugárra süllyeszteni az összes terméket.
Figyelj! A hajlított csövek hideg- vagy hidegvíz szállítására szolgáló csővezetékek telepítéséhez, valamint különböző típusú és alakú keretek kialakításához használhatók, amelyeket gyakran használnak az építőiparban.
Sokan kíváncsiak a trugobib miatt. Úgy tűnik, hogy megerősíti a cső egyik végét, és húzza a másik után. De valójában nem minden olyan egyszerű.
Ez a módszer az alábbi következményekhez vezet:
- A sugár szabályozásának képtelensége;
- A termék hajlításával ilyen módon létrehozhat egy stressz-koncentrációs zónát, ezáltal csökkenti a szerkezet erősségét;
- Csökkentett tervezési élettartam.
A csőhajlító egyszerűen szükséges az otthoni kézműves számára, így sokan azt kérdezik, hogy mi az ára egy ilyen gépnek, vagy pedig jobb, ha megteheti magának.
Hogyan válasszunk?
Ha bármelyik eszközt saját használatra használja, minden mestert az ő ésszerű igényének elve alapján kell irányítani.
Tanács. Az a szerszám, amellyel a csöveket hengerelték, megfelelően kell ellátnia funkcióit, anélkül, hogy a tulajdonosától többletköltségeket kellene fizetnie.
Az ilyen mechanizmus kiválasztásának kritériumai:
- Hajtás típus A választás a csövek méreteitől, a várható munkamennyiségtől és a szerszám használatának intenzitásától függ.
- A feldolgozott profil termékek maximális geometriai paraméterei;
- A gép működési elve, az elvégzett műveletek sajátosságaitól függően.
Egy másik fontos tényező maga a gép mérete. Az asztalon vagy külön sarokban található hely alapján választhat egy helyhez kötött több eszköz.
Csőhajlító eszköz

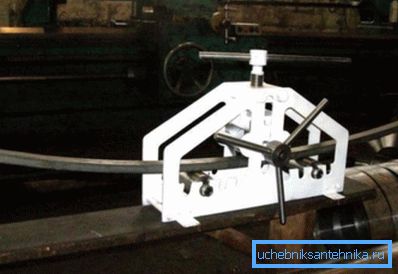

Az ilyen típusú eszköz fő célja egy alakos cső gördülése, vagyis a kívánt alaknak az üreghez való adása.

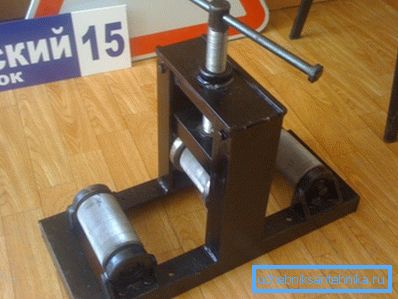

A hazai kézművesek közül a leggyakoribb a kézi hajtású gép kéthengeres változata. Az ilyen egység három hengeres háromszög alakú, a munkadarab keresztmetszetével azonos szélességgel.
A szerkezet alján elhelyezkedő hengerek lánchajtás révén vannak összekapcsolva. A felső görgő egy csavaros szerkezet egy csavaros szorítóval vagy nyomással.
Ez a felső görgő függőleges irányban mozog.
- A csövet az alsó görgőkre helyezzük és a felső csavarmenethez csatlakoztatott felső résszel nyomjuk;
- A fogantyút forgatva, a mester egy szemöldöst kap;
- Továbbá, anélkül, hogy a munkadarabot eltávolítanánk a malomból, növeljük a nyomást a szorítócsavar meghúzásával több fordulattal;
- A munkadarabot újra húzzuk.
A leírt ciklust mindaddig meg kell ismételni, amíg a csőnek nincs a kívánt alakja.
A hajlítók típusai
Annak ellenére, hogy a készülék nagyon egyszerűnek tűnik, ilyen sokféle struktúra létezik. Egyes alapvető jellemzők szerint a következő kategóriákra oszlik.
A meghajtás típusa szerint a profilcső gép:
- elektromechanikus. Az ilyen eszköz meghajtása hagyományos vagy léptető motor. Ezenkívül a szokásos csatlakozás az alacsonyabb sebességfokozaton keresztül lehetővé teszi, hogy egyenletesen nyújtsák az alkalmazott erőfeszítéseket időben a jó minőségű hajlítás érdekében;
Figyelj! Egy villanymotor egy gördülő szerszámhajtót vagy egy dorn típusú gép emelő rendszerét vezetheti.

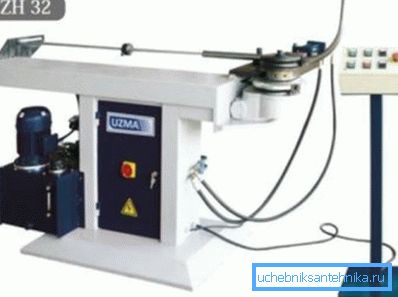

- hidraulikus. A design erősebb verziója kézi meghajtással. A hidraulikus henger rögzítőmechanizmusa csökkenti a hajlításhoz szükséges erőfeszítéseket;
- utasítás. A leggyakoribb típusú mechanizmus, amely rendszerint minden mester műhelyében és egy jó tulajdonosnál jelen van.
Figyelj! A munkadarab bérlése és a lefejtő erő létrehozása csak az üzemeltető által alkalmazott erő által lehetséges.
A hajlítási módszer szerint a hengerművek az alábbiak szerint sorolhatók:
- lugas - Általában ipari gyártás. Leggyakrabban elektromechanikus vagy hidraulikus. Ennek a kialakításnak az előnyei közé tartozik a minőségi deformáció egy kis adott hajlítási sugárral;
- szegmens - vékony falú, puha fajtájú csövekhez való munka. Általában a vízvezeték-szerelők és a fűtési rendszerek gyártói. Két karból áll, amelyek hajlított termékekkel rendelkeznek. A forgó karok helyén állítsa be a tüskét a kívánt sugárral. A hajlítás ebben az esetben a cső felszerelését követően történik, a fogantyúk összekeverésével;
- tavasz - egy bizonyos átmérőjű, sűrű rugó, amelybe egy cső kerül. A kiváló minőségű hajlításhoz jelentős tapasztalatokra van szükség. Általában klímaberendezések;

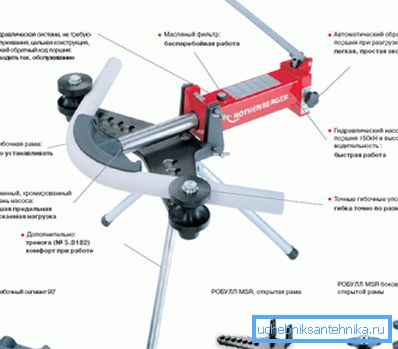

- számszeríj - réz, alumínium és acél vékony falú csövek deformálására szolgál. Ez egy T alakú szerkezet, amely tetején a csőfoglalatok rögzítettek, és a középpontban egy mozgatható kar cserélhető tüskével. Amikor megnyomja a fogantyút, a kar meghosszabbodik, és a racsnis mechanizmus lehetővé teszi, hogy fokozatosan növelje a hajlítóerőt.
Csináld magad
Például megfontoljuk a kézi típusú háromhengeres egység létrehozásának utasításait:
- A test szerepében 3 mm vastag acéllemezeket használhatunk, amelyeken a jelölést egyszerű ceruzával alkalmazzuk;
- A hengerek csapágyakkal ellátott kábelcsigákból készülhetnek;
- A görgő ülését egy hagyományos elektromos fúró segítségével fúrják;
- A görgővel ellentétben a kellően magas anyacsavar a felső végén hegesztett, amely a szorító mechanizmus részét képezi;
- Az U alakú rész hegesztve van, felszerelve a görgős csavarokkal ellátott lyukakat. A hegesztett alátét felelős a nyomóhenger felemeléséért.
Végezetül
A hideghengermű csövek lehetővé teszik a különböző típusú és méretű termékek hatékony elhajlását. Azáltal, hogy felépítesz vagy vásárolsz egy ilyen egységet, és telepíted a saját műhelyedbe, biztos lehetsz benne, hogy a legbizarrabb formák keretei már nem jelentenek problémát.
Egy ilyen eszköz segítségével üvegház keretbe, és egy eredeti fészerbe, és bármilyen más építéshez, amire szüksége van.
És a videó ebben a cikkben is felfedni Önnek még inkább árnyalatok építeni a saját eszközt.
