Csőterelő - mi ez és miért van szükség

Nem mindenki tudja, mi az a deflektor, de mindenki megfigyelte, hogy néhány ház kéményén esernyő alakú. Ezt a designot "deflektornak" nevezik, ami "reflektort" jelent. Ezután szemügyre vesszük a kémény ezen elemét, annak célját, és megvizsgáljuk, hogyan készítsünk el ilyen eszközt.

Miért van szüksége egy deflektorra?

A deflektor kialakítása meglehetősen egyszerű - leggyakrabban egy rövid csőhéjból áll, melynek esernyője van, amelyet a kéménycsőre helyeznek. A deflektorot szélcsapnak vagy füstdoboznak is nevezik (itt találja meg, hogyan cserélik ki a szennyvízcsöveket).

Figyelj! A ködösségnek nemcsak gyakorlati funkciója van, hanem régi építészeti elem is. Néhány változata a mai napig igazi műalkotás marad.

Ami gyakorlati célját illeti, a kémény elsősorban a tolóerő növelésére szolgál, a levegőáramlás elhajításával. Ezért a neve "reflektor". Amint a szél tükröződik, a kémény előtt egy alacsony nyomású zóna jelenik meg, ami növeli a tolóerőt.

Tanulmányok kimutatták, hogy a legegyszerűbb kémény használata akár 20 százalékkal növeli a kémény hatékonyságát, és hatékonysága nem függ a szél irányától és más körülményektől.

Ez azonban nem az egyetlen funkciója, de más okokból is célszerű a terelőlapokat kéményekre telepíteni:

• Megvédi a kéményt a csapadéktól.
• Megakadályozza, hogy a törmelék bejusson a csőbe.
• Megakadályozza az élőlények behatolását.
• Védi a tetőfedő anyagot a repülő szikrától.

A terelőlapok típusai

Dominikus nemrég jött mindenféleképpen.

Ezek eltérhetnek:

• Kupak alakja;
• tervezése;
• Anyagok készültek stb.

Ezért a következőkben közelebbről megvizsgáljuk a fajukat.

alak

Most a következő formák felső határai élvezik a legnagyobb népszerűséget:

• Lapos kupakkal;
• sátor;
• Félköríves kupakkal;

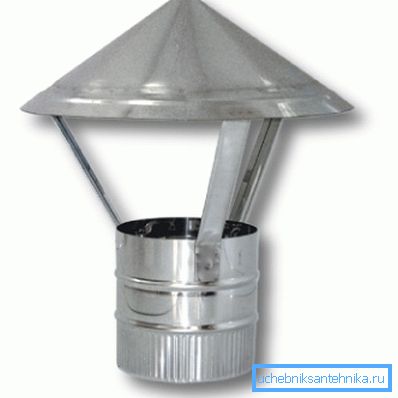

• kúp;

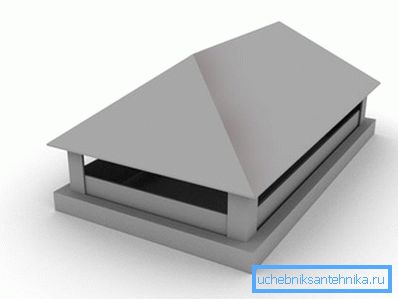

• Gambrel.

Tipp A deflektor választása nagymértékben függ az építészet felépítésétől, például a lapos kupakkal ellátott rézlemezeket általában a modern stílusban gyártott házaknál használják. A modern épületeken a félköríves sapkával ellátott sapkák jobban néznek ki.

anyagok

Ami a kémények anyagait illeti, leggyakrabban horganyzott vasból készülnek. Igaz, a közelmúltban vannak zománcozott termékek, vagy akár egy réteg műanyag.

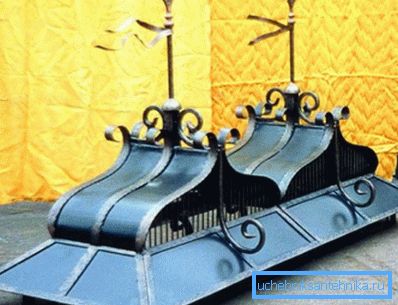

Ritkán találtam réz lapátot. Mivel a díszítés a tető általában használt kovácsolt termékek, amelyek különféle formák lehetnek. Természetesen a tervező faruharok ára nagyon magas lehet.

tervezés

Ezeknek a készülékeknek a tervei meglehetősen kevesek, a legelterjedtebbek az utóbbi időben a következők:

• TSAGI;
• Grigorovich deflektor;
• "Füstfog";
• Nyílt Astato;
• Gömbölyű forgatással;
• Kerek "Voller";
• Csillag "Shenard".

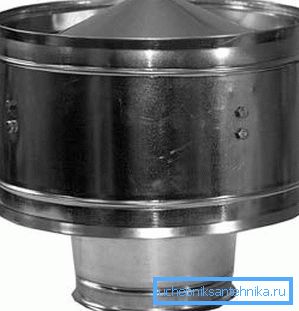

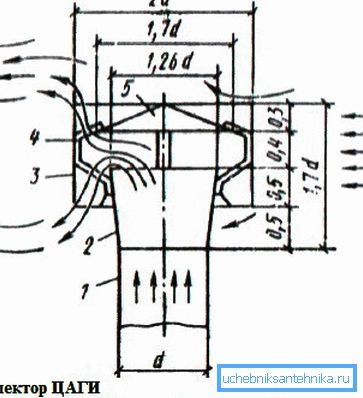

A leggyakoribb légtelenítő egy TsAGI kémény, ezért példaként tekintse meg a szerkezetét.

Tehát ez a terv a következő elemekből áll:

• belépő;
• Elhajló ház;
• diffúzor;
• zárójelben;
• Esernyő.

Gyártás flyugarki

Meg kell jegyeznünk, hogy a kandallónál a saját kezével egy deflektort készíthetsz, és ebben nincs semmi bonyolult. Csak egy fémlemezt kell előkészíteni és a rajzot ki kell tölteni, majd vágja le az alkatrészeket és szerelje össze őket.

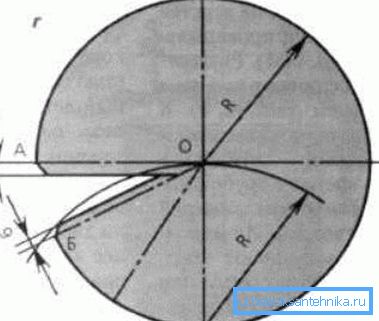

Például egy kerek csőre vonatkozó öntvény-deflektor a következő:

• Először körön kell rajzolnod a lapot. A sugárnak nagyobbnak kell lennie, mint a kémény sugara.
• Ezután a kör közepén merőleges középvonalakat kell húzni.. Ezután az O1 keresztezési pontnál egy iránytű lábát kell elhelyezni és egy B betőt kell végrehajtani, a sarok sugara megegyezik a kör sugarával. A serif metszéspontját egy vonalhoz kell kötni a kör közepéhez.
• Ezután vágjon egy kört, és vágjon bele egy AOB szegmensbe, amely lehetővé teszi, hogy kúpot kapjon. A hajtás széleit el kell hagyni.
• Ezután a kész részt kúpba kell feltekerni, és fel kell venni a széleket.
• Ezután a négy állványt a kúpra kell szegecselni és a terméket fel kell szerelni a csövekrey. A rögzítéshez lyukakat készíthetünk állványokba és kéménybe, és rögzíthetjük a szerkezetet csavarokkal vagy csavarokkal.

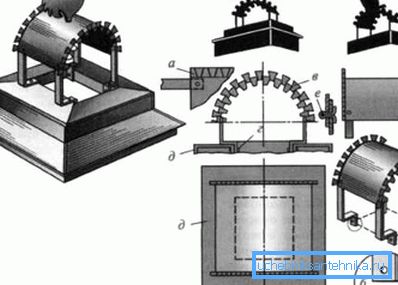

A négyzet vagy téglalap alakú kémény deflektorja a saját kezükben a következő:

• Először is szükség van egy olyan téglalap alakú acél vágására, amely olyan méretű, hogy átfedheti a cső nyitását, ha hajlított.
• A kémény beágyazásához két oldalról ugyanolyan ferde vágásokat kell végezni, amelyek ugyanazon a távolságon belül helyezkednek el, ami lehetővé teszi trapéz szegmensek beszerzését.
• Ezután négy acéltartót kell készíteni, és szegecsekkel rögzíteni a téglalap sarkaihoz.
• Az oszlopok végei az ábrán látható módon meghajlottak, és lyuk van benne.
• A téglalapot hajlított íven kell elhelyezni, és be kell helyezni a kéménybe. A szerkezet rögzítéséhez a kéményben lyukakat kell fúrni, és körmöket vagy csapokat kell elhelyezni, amelyek a kéménytámasz lyukakba kerülnek.

Ez a munka véget ért. A flyugarok legegyszerűbb formáit tekintettük. Ha kívánja, akkor összetettebb deflektorokat hajthat végre, sőt díszítheti őket egy időjárási lapáttal.

következtetés

A deflektor a kémény fontos eleme, hiszen nem csak növeli a sóvárgásokat, hanem megakadályozza az eltömődéshez kapcsolódó számos problémát. Ezenkívül fontos szerepet játszhat a ház tervezésében, hangsúlyozva egy bizonyos stílushoz való tartozását. Ezenkívül egy ilyen eszköz önállóan is elvégezhető (lásd még a cikket Csatornázási csövek és csatlakozások típusai: kiválasztási kritériumok).

A cikkből származó videóból további információkat kaphat ehhez a témához.
