Csővezeték adapterek: hogyan kell a különböző átmérőjű

Adapterek csatornahálózatokhoz, vízellátáshoz, fűtéshez stb. olyan elemek, amelyek nélkül a kommunikáció megteremtése elvben lehetetlen lenne. Az ilyen termékekkel megoldott feladatok listája szinte korlátlan, ezért az alábbiakban csak a legfontosabb információkat ismertetjük e témában.

Főbb fajták

Először meg kell értenünk a terminológia finomságait.

Rendszerint minden olyan részt, amelyet a csővezeték két vagy több szakaszának összekapcsolására vagy a szelepek csatlakoztatására használnak, úgy nevezik illesztésnek. Ebben az esetben az "adapter" kifejezést általában csak azon szerelvényeknek nevezik, amelyek lehetővé teszik a különböző átmérőjű csövek összekötését.

Így a következtetés meglehetősen egyszerűvé válik: az összes adapter a szerelvények csoportjához tartozik, de nem minden szerelvényt nevezhetünk adapternek.

Figyelj! Valójában az ilyen pontosság csak a szakmai irodalomra jellemző. A gyakorlatban még a szakemberek is tévesen használják ezeket a fogalmakat, például amikor vízvezetékeket és adaptereket vásárolnak egy boltban, pontosan meg kell határoznia, hogy mit értesz.

Adapterek csatornacsövekhez, vízellátó rendszerekhez stb. eltérő konfigurációjú lehet. Az alábbi táblázatban példákat adunk az ilyen termékek leggyakrabban használt típusaira:

Természetesen ez csak a legáltalánosabb leírás. A fém kommunikációra szolgáló műanyag csövekhez és szerelvényekhez egyéb adapterek találhatók a piacon, de körülbelül ugyanazokat a funkciókat látják el.

A kiválasztás és a telepítés jellemzői

Fémhez

A fémvezetékek vízellátásra és vízelvezetésre történő összeszerelésekor leggyakrabban fémszerelvényeket használnak. Általában acélból készülnek (öntöttvas öntöttvas rendszerekhez), és javítják a korrózió elleni tulajdonságokat, amelyeket színesfémekkel (krómozással, nikkelezéssel) vonnak be. A technológiai ötvözetekhez tartozó adapterek, amelyek elsősorban bronz és sárgarézeket tartalmaznak, szintén népszerűek.

Figyelj! A bronz és sárgaréz termékek hosszabb ideig tartanak, ám áruk magasabb, mint a különböző védőbevonatú acéloké.

A konfiguráció szerint az ilyen termékeket megkülönböztetik:

• Modellek hegesztéshez vagy forrasztáshoz. A hegesztett fajtákat általában véghelyzetig szerelik fel, de a forrasztóhellyel összekapcsolt eszközöket leggyakrabban a csőszakaszok beszerelésére szolgáló végein lévő dugókkal szerelik fel.

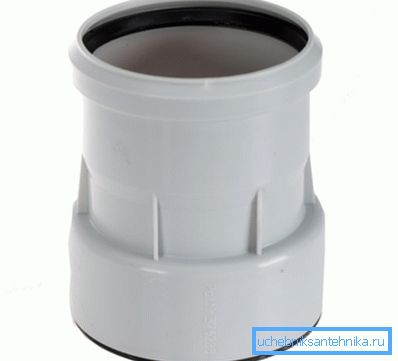

• Rugalmas mandzsettával ellátott adapterek. Nem nyomó rendszerek beszerelésére használják, leggyakrabban - a csatornában. Ezen technológiai rendszer szerint a közepes és nagy átmérőjű szellőztető csövekhez adaptereket állítanak elő, de ezek összekötését egy további bilincs segítségével meg lehet erősíteni.

• Karimás kivitel. Nagy átmérőjű csővezetékek felszerelésére használják, nagy megbízhatóságot biztosítanak még jelentős nyomás mellett is.

Figyelj! Számos helyzetben kombinált modelleket alkalmaznak, amelyekben egy karimát helyeznek el az egyik végén, és egy menetes vagy hegesztési fúvóka van felszerelve a másik végén.

• Egyenes menetes csatlakozások (külső vagy belső kúpra). Különböző csővezetékek összekötésére szolgál, tömített tömítésekkel és kupakanyákkal, amelyek rögzítik a csatlakoztatott állapotot.

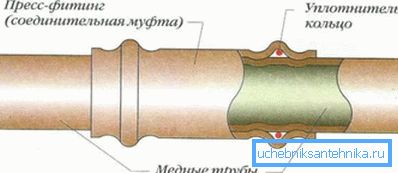

• Rézcsövek szerelvényei préshüvelyek beszereléséhez. Rendkívül gyors és megbízható telepítést biztosít a speciális krimpelés használatával. Az ilyen alkatrészek hátránya a bontás lehetetlensége a termék sértetlenségének sérelme nélkül.

Műanyaghoz

A műanyag csövekhez műanyag adapterek is meglehetősen széles tartományban állnak rendelkezésre. Kevésbé megbízhatóak, mint a fémek, de sokkal olcsóbbak, és sokkal könnyebb összeszerelni a saját kezüket.

A fajták közül a következőket lehet azonosítani:

• Polivinil-klorid és polietilén termékek gumi mandzsetta felhasználásával. További rögzítők nélkül szerelt rögzítés belső rugalmas gyűrűt biztosít. Nem nyomott csatornarendszerekben használják.

• PVC szerelvények ragasztó szereléshez. A korábbiaknál megbízhatóbb, de nem képes ellenállni a nagy nyomásnak.
• Polimer menetes adapterek. Viszonylag ritkán használják őket, mert nem képesek megfelelõ tömörséget biztosítani terhelés alatt. Alkalmazható kisnyomású csővezetékekben, szellőzésben stb.
• Adapterek hegesztett polipropilénből. Garnet magas megbízhatóságot, de egy darabból álló kapcsolatot. Az ilyen szerelvényekkel való munkavégzéshez speciális forrasztópákacskákat használnak, amelyeknek mérete megfelel a csővezeték átmérőjének.

• Fém és kompozit szerkezetek, amelyek műanyag héjakkal és acél (néha bronz vagy réz) rögzítő elemekkel rendelkeznek. Ez a csoport magában foglalja a fém-műanyag csövek krimpelő adaptereit, valamint kombinált szerelvényeket, amelyekkel az átmenetet "műanyag-fém" alakíthatja.

Tipp Ha az alkatrésznek nincs aljzatuk, akkor a legjobb adapter egy öntöttvas csőből egy műanyagból csak egy sajtolószerkezet.

Ezeknek vagy ezeknek a termékeknek a hatókörét nagymértékben a rendszer jellemzői határozzák meg:

• Gyakorlatilag bármilyen átmeneti elem használható a csatornarendszerben - a csöveken belül a nyomás alacsony, így szinte erőfeszítés nélkül érhető el.
• Nehéz lesz a vízvezetékkel. Itt a legjobb módszerek a műanyag hegesztés, valamint a menetes csatlakozások használata fémalkatrészekkel.
• Melegvíz rendszer esetén kívánatos az üvegszállal vagy fémmel megerõsített kompozit anyagok bevitele, mivel alacsonyabb hőmérsékleti deformációval különböztetik meg.

következtetés

A PVC-csövek adapterei, valamint a más polimerekből és fémekből készült termékek szerelvényei nagyon különböző formák és minták lehetnek. Ugyanakkor biztosítaniuk kell a különböző átmérőjű csővezetékek legmegbízhatóbb és legszorosabb csatlakoztatását, ami gyakran szükséges a kommunikáció megkötésekor.

A jelen cikkben szereplő videó segít megérteni az alkatrészek kiválasztásának és telepítésének árnyalatait, így a munka megkezdése előtt meg kell adni a megtekintés időpontját.
