Csővezeték-szabályozók: a választás és az alkalmazás

Ebben a cikkben tárgyaljuk, hogyan és miért használják a központosítókat csőhegesztéshez. Ezenkívül a legelterjedtebb modellek tervezési jellemzőit tartjuk szem előtt a piacon találhatóak közül. Tehát mi az a centralizáló, és miért van szükség?

Hatékony módja annak, hogy a hegesztési varrat egyenletes és szűk legyen

Nem titok, hogy vannak speciális eszközök, amelyek tökéletesen lapos keresztmetszetű csövek kialakítására alkalmasak. De még akkor is, ha a vágás a lehető legegyszerűbb, a gyakorlatban lehetetlen mindkét cső kombinációját kombinálni a kiváló minőségű hegesztéssel.

Ennek következtében a hegesztés egyenetlen lesz, és ennek következtében a kapcsolat nem lesz szoros. A probléma megoldása csövek belső vagy külső központosítására szolgálhat.

A működés jellemzői

Mindkét fémcsőnek és a PPU analógjaiknak a hegesztést megelőzően a lehető legegyszerűbbnek kell lenniük egymáshoz képest, hogy a csomópontban ne legyen rés.

A szeletek ilyen kombinációja a saját kezeivel szinte lehetetlen. Továbbá a vágások kombinációja nagyságrenddel bonyolultabb a csövek átmérőjének növekedésével. Ezért a csatornahálózatok és egyéb csővezetékek összeszerelése során szerelvényeket használnak szennyvízhez, ezért speciális központosítókat használnak.

A készülék magában foglalja a kombinálandó két csövet, és lehetővé teszi számukra, hogy a lehető legpontosabban összekapcsolódjanak egymással, rögzítve ezzel a helyzetben. Miután a hegesztést garantáltan magas minőségű hegesztéssel végezték. Ezután a készüléket leszerelik, és a csővezeték rendeltetésszerűen használható.

Főbb fajták

Miután eldöntöttük, hogy mi a központosító berendezés használata, fontolja meg az értékesíthető eszközök típusát.

Az összes központosító, amely ma megvásárolható az adott üzletekben, két fő kategóriába sorolható: belső és külső.

• A külső típusú eszközöket TsN-ként rövidítjük, és a csövek külső oldalán történő telepítésre és felhasználásra szánják. Az ilyen típusú eszközök, a mérettől függetlenül, könnyen kezelhetők, könnyen felszerelhetők és gyors és hatékony központosítást biztosítanak. A külső típusú eszközöket számos berendezés (excenteres, összekötő, hidraulikus és egyéb konfigurációk) képviseli.
• A belső központosítók rövidítése CV, és hidraulikus berendezések.. Az ilyen típusú eszközök belülről kifeszítik a csövek széleit, egymásba tolják egymást. A berendezés előnye, hogy különböző átmérőjű csövekhez használható.

Az egyes módosítások jellemzői

Miután figyelembe vettük az általános besorolás jellemzőit, figyelembe vesszük a központosító eszközök egyedi módosításainak jellemzőit.

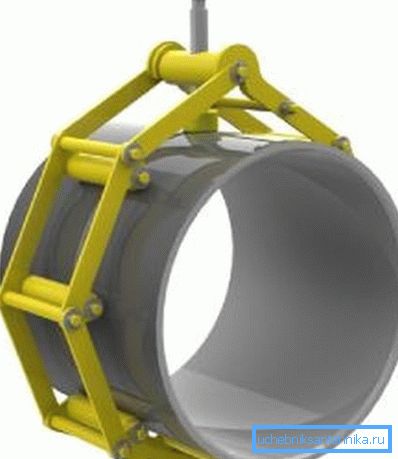

• A TsZN központosított külső központosító készüléket úgy tervezték, hogy a csövek végeit 50 mm és 2 méter közötti átmérővel ötvözi.

Fontos: Az eszközök működtetése a környezeti hőmérséklet széles tartományában megengedett - 40 ° C-tól + 40 ° C-ig. A készülék konstruktív módon egy, a csuklós ízületek lamellás csonkkal rendelkező poliéderét képviseli.

A kapcsolóelemeket csavaros mechanizmus segítségével kombinálják.

• TsZN-G - a külső hidroizálású központosító egység az előző eszköz módosított változata. E módosítás lényeges különbsége az előzőtől az egyszerű működés és a jelentős fizikai erőfeszítés igényének hiánya. Ennek eredményeképpen a hegesztett elemek ötvözésének folyamata jelentősen felgyorsul, anélkül, hogy veszélyeztetné a kész eredmény minőségét. Az eszköz a csuklócsukló lamellás csavarjaiból áll, de nem a csavaros mechanizmussal, de a hidraulikát használják a kapcsolatok mozgatásához. A csövek megengedett átmérője 720-2020 mm tartományban ingadozik

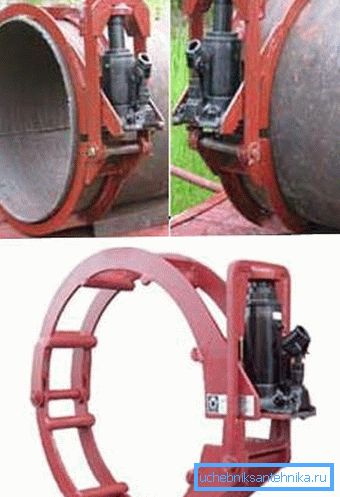

• A TsAN-G - központosított ívelt, külső hidroizálású, 325-820 mm keresztmetszetű átmérőjű munkát tervezték.

A készülék egy elválasztható szerkezet, amely csuklópántokkal van összekötve. Az ilyen kialakítású eszköz használata további kényelmet biztosít a csatlakozásnál.

A készülék íves szakaszokat használ, amelyek összenyomódnak, és beállítják a csukló darabolását. Az íves szakaszok számát a csövek átmérője határozza meg.

Minden egyes szekció speciális ütközőkkel van ellátva, amelyek biztonságosan rögzítik az egyes elemeket, miközben biztosítják az ízület optimális minőségét és tömítettségét. Közvetlenül a szekciókban rögzített hidraulikus működtetők, maximálisan kifejlesztett erővel 5 tonnaig.

• A Központi Tudományos Központ - egy külső lánctípusos központosító kézi meghajtású eszköz, amelynek keresztmetszeti átmérője 426-1420 mm.

A kapcsolódási analógokkal ellentétben a láncberendezések képesek nagyobb erőt biztosítani a központosítás során. Az ilyen típusú készülékek mind a csővezetékek építésében, mind javításában használhatók.

Fontos: A láncszerkezet gyorsan leválasztható mechanizmusok segítségével készült, ami pozitív hatással van az üzemi teljesítményre.

• A TsNE - külső excentrikus centralizátort 89 - 426 mm átmérőjű csuklókkal dolgozzák ki.

A készülék több fogazott ívből áll, amelyet egy excentrikus bilincs vezet. A készülék különböző átmérőjű csövekhez használható, az excenter tengelyének megváltoztatásával vagy speciális távtartók használatával.

• A TsV - belső típusú hidraulikus vezérlőkészülék az elforgatható és a nem forgó csövek végeinek összekapcsolására szolgál.

Az eszköz, ha szükséges, nemcsak az ízületeket ötvözi, hanem a legelterjedtebb kör alakú is. Ezeknek az eszközöknek a használata folyamatos csővezeték építését teszi lehetővé folyamatos hegesztéssel.

• A CA - központosító bilincs kis átmérőjű csövekhez használható.

Ez a tulajdonság és az ésszerű ár teszi a készüléket a legelterjedtebbek között a nem-professzionális és kezdő gyűjtők csővezetékek. (Lásd még a Butt-Weld Pipe cikket: Jellemzők.)

következtetés

Tehát megvizsgáltuk, hogy mi a centralizátor, mi a legnépszerűbb fajtája, és mi az alkalmazás-utasítás. Ezen információk alapján kiválaszthatja azt az eszközt, amely megfelel a végrehajtandó munka jellemzőinek.
