Hengerek profilcsőhöz: típusok, működés elve, független

17-09-2018
Műszerek

Hogyan lehet egy négyzet vagy téglalap alakú részt alakítani egy szabályos ívvel? Hogyan készíthetünk önálló hengereket egy alakos csőre? És milyen megoldásokat kínál a modern iparág? Próbáljunk ezekre a kérdésekre válaszolni.

Ez az egyszerű alkalmazkodás sok időt, energiát és pénzt takaríthat meg.

Miért van rá szüksége?

Miért kell hajlítani egy profilcsövet?

Adjunk néhány példát.

  • Az íves lombkorona nemcsak gyönyörű, hanem praktikus is: soha nem fog halmozni.
  • A tornác feletti ívelt védőfelület sokkal jobbnak tűnik, mint egy egyszerű kialakítás egy rámpával.
  • Az íves üvegház kivételesen tartós, tökéletesen ellenáll a hó és szél terhelésnek.

By the way: az üvegházak összeszerelése az alakos csövekből jó üzlet, ami csak a hírhedt csőhajlító tekercsek és hegesztőgép jelenlétét igényli.

Hegesztett keret az üvegházhoz.

Henger típusok

Mit jelentenek?

mechanikai

A legegyszerűbb kialakítás egy mechanikus háromhengeres malom. Az ilyen gépek gyakran megtalálhatók az értékesítésben; az ára 15-20 ezer rubelről indul. Hogyan rendezik őket?

A névvel teljes összhangban az építés három görgővel rendelkező proftrubon alapul. Az egyiket elmozdíthatja a másik kettőhöz képest a merőleges síkra merőleges irányban; egy csavaros mechanizmust használnak az elmozduláshoz, amely lehetővé teszi még egy nagyon egyszerű fizikai képességű személy számára, hogy jelentős erőfeszítéseket tegyen.

Az egyik tekercs fogantyúval van ellátva, amely lehetővé teszi a forgatását, és ezáltal a cső meghajlítását.

A legegyszerűbb háromhengeres görgők.

Számos módosítás van, amelyek többet is javíthatnak a csőhajlító teljesítményén:

  • A tekercsek egy közös lánccal történő kombinálása biztosítja szinkron forgatásukat., ezáltal megakadályozza a cső csúszását.
  • Lánc helyett egy fogaskerék használható..
  • Az edzett tekercsek használata többször is növeli erőforrásaikat.
  • Ezenkívül a tekercsek cserélhetők., ami lehetővé teszi, hogy mind profilozott, mind kerek csövek nélkül elhajoljon.

elektromos

Ebben az esetben a kézimunka egy része átkerül az elektromos motorra.

Az értékesítésen két lehetőség van az elektromos csőhajlítók kivitelezésére:

  • Egyszerűbb megoldásoknál az elektromos motor csak a cső rajzolásáért felelős. A hajlítóhenger elhelyezése manuálisan történik.
A gép elektromos felhajlással és kézi szorítóval.
  • A hengerek fejlett modelljei mind a húzáshoz, mind a tekercs mozgatásához használják a villamos energiát (természetesen egy erőátviteli sebességváltó segítségével).

hidraulikus

Ez a kategória magában foglalja mind a tíz tonna súlyos ipari gépek, mind a viszonylag kompakt eszközöket. Közös jellemzőjük a hidraulikus munkahenger használata: az olajnyomás szivattyúzása, akkor hatalmas erő alakulhat ki a deformáló tekercsen.

Hajlítási sugár

A csőhajlító eszközétől függetlenül általános minta van: annál nagyobb a cső vastagsága (keresztmetszete párhuzamos a hajlítási sugárral), annál nagyobb a minimális hajlítási sugár. A hazai gyártóknak a gépükre megadott értékeket adjuk meg - ezek tipikusak.

Cső mérete, mm Minimális hajlítási sugar, mm
15x15 280
20x20 280
25x25 280
30x30 325
40h20 325
50h25 400
40x40 900

Csőhajlító nélkül

Lehetséges-e egy ív kialakítása egy alakos csőről, tekercsek nélkül?

Technikailag ez lehetséges, de az eredmény valószínűleg nem kielégítő.

A hajlításra vonatkozó utasítások nem annyira bonyolultak, mert nagy előkészítő munkát igényelnek.

  1. A kívánt ívnek megfelelő felszíni alakú sablon fából vagy rétegelt lemezből készül.
  2. A sablonhoz egy hurok csatlakozik - egy tartó, amelybe a cső egyik vége be van helyezve.
  3. A további munkák valójában a brute force alkalmazásának második végére esnek. Az erőfeszítés növelése érdekében különböző karokat lehet használni.
Rugalmas csövek csőhajlító nélkül.

Őrült kezek

Különböző sémák és rajzok tekercsek egy profil cső csináld magad az elmúlt években szó szerint elárasztotta az internetet.

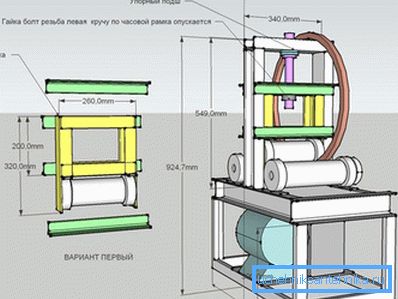

Az egyik dimenziót bemutató diagram.

Rögtön csalódást fogunk okozni a legelmaradottabb olvasóknak: néhány részletet el kell rendelni.

Melyik?

  • Maguk is tekercselik. Ezek hengeresek lehetnek, vagy kerek csövek hajlításával.
  • Klipek csapágyakhoz.
  • Láncátvitel használata esetén - csillagok.

Természetesen, anélkül, hogy egy adott konstrukcióra hivatkoznék, hálás feladat, hogy tanácsot adjon a görgők összeszereléséről.

Próbálkozzunk azonban a saját készítésű eszközök tulajdonosainak ajánlásaival, kiemelve a főbb pontokat.

  • A hajtókarnak forgó fogantyúval kell rendelkeznie. Ellenkező esetben a kezek elsõ kalluszai néhány méteren belül megjelennek a kinyújtott csõben.
  • A csapágyak jobbak az önközpontolásra. Az egyes tekercsek mindkét csapágyának ugyanazon a tengelyen való elhelyezése otthon nem valós feladat; a legkisebb eltérés növeli a húzóerőt.
A fotó-ön-központú gördülőcsapágyon.
  • A nyomótekercselő csavart az öreg szelepből lehet venni.

By the way: egy alternatíva a csavar mechanizmussal mindenféle autóemlék. Ez lehetővé teszi, hogy hatalmas erőfeszítést tegyen, minimálisan a saját erejével.

  • Az ágyaknál jobb egy megfelelő méretű csatorna szegmensét használni. Az ágy hajlító ereje nagyon jelentős lesz; Egy sarokból vagy egy vékony csőből készült hegesztett keret egyszerűen hajlítható.
Az ágy egy csatorna szerves részét képezi.

következtetés

Reméljük, hogy az olvasó figyelmének felkínált anyaga segíteni fog neki abban, hogy válasszon vagy szerszámot készítsen neki. Mint mindig, további cikkeket találhat a videóban ebben a cikkben. Sok szerencsét!
