Hogyan készítsünk egy csőhajlítót saját kezével otthon

A házban vagy egy országban végzett munka néha megköveteli egy fémszalag, kör alakú vagy alakú cső hajlítását egy bizonyos sugár mentén. Ha ez ritkán történik, nincs értelme a gyári felszerelés megvásárlására. Ebben a cikkben megismerjük azokat a módszereket, amelyek segítenek a csőhajlító saját kezűvé tenni a ház vagy az otthoni körülmények között.

Egy kis elmélet

A legnépszerűbb fém termékek ma alakú csövek, amelyek felhasználhatók:

• kerítések;
• Kerti bútorok;
• hálók;
• ideiglenes menedékhelyek autókhoz;
• üvegházak;
• vízellátási hálózatok kiépítése;
• garázsok.

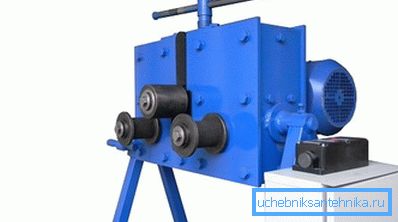

Az ilyen szerkezetek technológiájának alapja az a képesség, hogy megfelelően hajlítsa a csöveket a kívánt szögben. A vállalkozásoknál ez egy speciális berendezés, amely lehetővé teszi a termékek kanyarulását a 0-180 ° -os szögben.

Ebben az esetben a munkát elektromos áram vagy hidraulika használatával végzik. Ez lehetővé teszi, hogy könnyen hajlítsa a legfeljebb 50 mm átmérőjű csöveket.

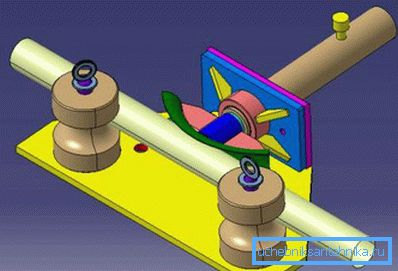

Az eszköz tervezési jellemzői

Ez a következőkből áll:

• keretek - nyitott vagy zárt;

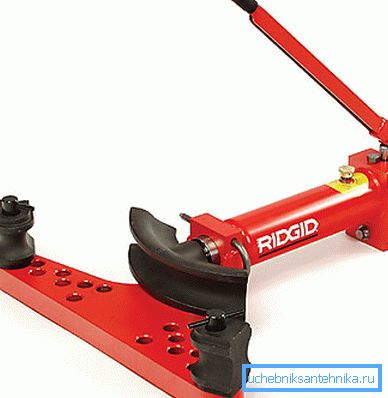

• hidraulikus henger - egy erőmechanizmus szerepét játssza;
• alsó és felső sáv;
• két cső megáll.

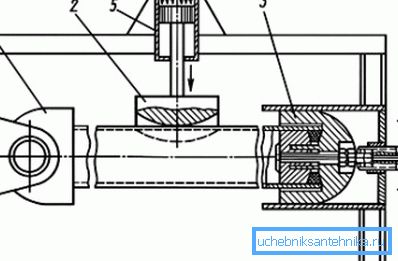

Vegyünk többet:

1. A kézi verziónak rendelkeznie kell egy nyomástartó berendezéssel a készülékház hátsó részén, a fogantyú és a túlfolyó szelep is.
2. Az olajat a henger felső részébe öntjük, ahol a megfelelő dugó található.

1. A berendezés alsó rúdja az ágy elülső részén található menetes részre van csavarva, majd a rögzítő anyával ellenáll.
2. A felső két csavarral és egy zárral van rögzítve.
3. Működés közben a szár meghosszabbodik, amely képes visszatérni a hidraulikus hengerben lévő rugó hatására.
4. A készülék mindkét szalagja hegesztett szerkezet formájában készül.
5. A keresztirányú lemezeken lyukak vannak, amelyek a megállók felszerelését szolgálják.
6. Alul vannak menetes furatok a csavarok beállításához, állítható magasságban.

1. A gép fókusza egy tüske formájában lévő elem, amelyet a léceken lévő lyukakba szerelnek. A közepén egy "patak" van, amely leáll egy hajlított csőre.
2. A hajlítószegmensek precíziós acélöntésből készülnek.
3. A kézi berendezés meghajtása mechanikus és hidraulikus, elektromos szerszámok elektromosak.

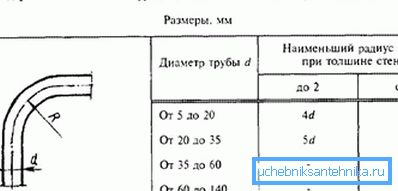

A profilcsövek a kialakításuknak köszönhetően vékony falat tartalmaznak, ami lehetővé teszi a fém megtakarítását. A keresztmetszete téglalap alakú lehet, négyzet vagy ovális formában, ezért ha a csőhajlító rajzokat a saját csuklós profilcsövéhez készítené, ne feledkezzen meg arról, hogy némileg különbözik a szabványtól.

Ebben az esetben a görgőket a kívánt cső profiljának megfelelően kell kiválasztani, amelyet úgy kell meghajlítani, hogy ne torzítsa keresztmetszetét.

A csőhajlót önállóan végezzük

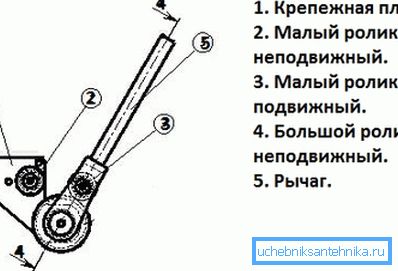

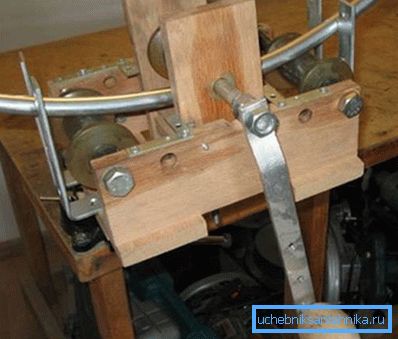

A fából

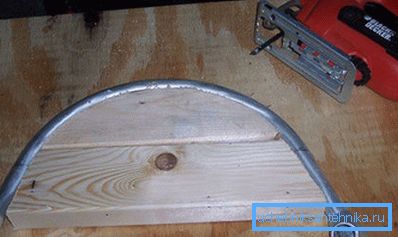

Egy ilyen csőhajlító egy kerek csőhöz a saját kezével az egyik legegyszerűbb, mivel nincs szüksége külön részletekre, például egy hidraulikus hengerre. Szükséges lesz egy fa körének fele, amelynek sugara megfelel a mintának.

Tipp: győződjön meg róla, hogy a cső csendben a stop és a sablon között van.

Ez az opció jól megmutatkozott az alumínium és acél csövek kezelésében. Nem lesz nehéz sablont készíteni, és gyakorlatilag nem lesz pénzbeli ráfordítás.

Tipp: Különböző csőátmérő esetén készítsen más rögzítőt.

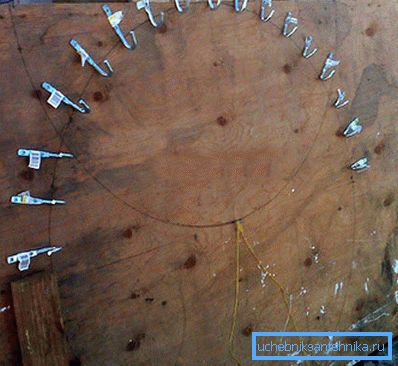

A fém horgokból

Az alábbiakban egy másik lehetőség, amely lehetővé teszi, hogy házi készítésű csőhajlító szerkezetet készítsen nehézségek és pénzügyi költségek nélkül:

1. Készítsünk nagy szilárdságú fém horgokat.
2. Szerelje fel őket egy szilárd alapra, legfeljebb 50 mm távolságban egymástól, de ez közvetlenül attól függ, hogy milyen átmérőjű a hajlítani kívánt termék.
3. Félkört kell lennie.
4. Az egyik végén, tegye a tenyer kényelmes.

A módszer univerzálisnak tekinthető, mivel lehetővé teszi, hogy különböző átmérőkkel dolgozzon, és az eszköz ára alacsony. Ehhez elegendő a horgok közötti távolság csökkentése vagy növelése, így különböző vastagságú csövekkel dolgozhat.

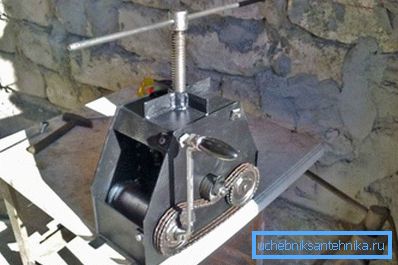

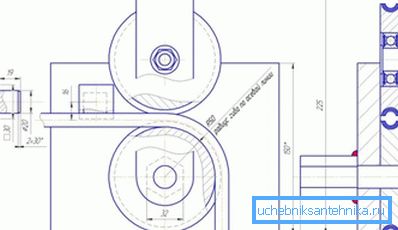

A hengerekről és a hengerekről

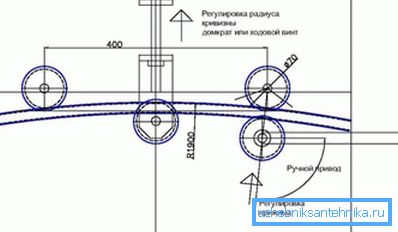

Tekintsünk egy összetettebb szerkezetet - készítsünk egy csőhajlót egy profilcsőre a saját kezünkkel a hengerekből és egy olyan hengerből, amely képes a munkadarabot bármilyen szögben hajolni, akár 360? Valójában egy kézi csőhajlót készít egy alakos csővel a saját kezével, hasonlóan a hidraulikus berendezéshez.

A folyamat egy forgó henger és görgők révén történik a munkadarab rögzítéséhez.

Az első lehetőséget ad arra, hogy megváltoztassa a cső szögét az Ön által választott módon, így szabadon szabadon mozogni kell. Az alábbiakban a terv elkészítésének útmutatója található.

Szükséged lesz:

1. 2 db 300 mm hosszú és 5-10 mm vastag acéllemez.

1. 4 db acél sarkú, 50x50 mm-es polcokkal.

1. Készítsen elő 30 mm-es vastagságú, fából készült sablonokat.

1. Vegyünk egy acéllemezt, és rögzítsük az alsó oldalára.

1. A tartószerkezet alján legfeljebb 300 mm hosszúságú sarkokat kell rögzíteni.

1. Húzzon fel egy második acéllemezt a tetejére.

1. Legyen egy lyuk ebben - egy fúró vagy hegesztés, amelynek átmérője nagyobb, mint a beépített csavar átmérője. A csavar funkciója a hajlítható anyag támasztékául szolgál.

1. Csatlakoztassa a sarkokat és a vezetőhengereket a felső lemezhez, irányítva őket a szerkezet belsejébe.

A saját kezével készített csőhajlító szalag lehetővé teszi bármely profiltermék szögének megváltoztatását.

következtetés

Ebben a cikkben megtanultuk, hogyan készítsünk egy csőhajlót a saját kezünkkel egy szabvány cső és egy profilcső számára. Három formatervezésről beszéltünk, amelyek egy kis összegből önállóan válthatók ki. Mindegyikük választása elsősorban a munkadarab átmérőjétől és mennyiségétől függ, ráadásul a nyersanyagok elérhetősége jelentős szerepet játszik ebben.
