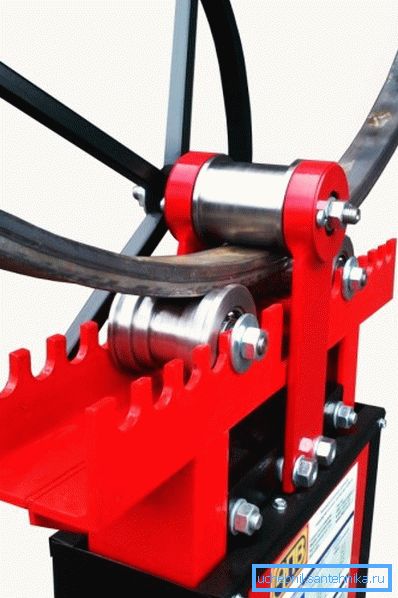

Alakú csövek széles körben használják az anyagot használjuk bútorkészítés, termelés különböző fém és a belső pr.Ih jellemzője a magas hajlítószilárdság, egyrészt jó, másrészt viszont - igencsak megnehezíti hajlítási folyamat a hajlított rész. Ez a probléma azonban egy speciális gép segítségével megoldható.

Ha gyakran kell kezelned a formázott csöveket, akkor egy ilyen mechanizmusnak feltétlenül meg kell szereznie. Ebben a cikkben megnézzük, hogyan készítsünk egy hajlítógépet egy profilcsővel saját kezűleg, mivel a kész felszerelés költsége nagyon magas.

Gépgyártás

alapítvány

Első pillantásra úgy tűnhet, hogy a profilcsőhöz hasonló márkájú hajlítógépekhez hasonló eszköz készítése nagyon nehéz. Azonban egy személy, aki tudja, hogyan kezelje a fémeket és a hegesztőgépet, nagyon alkalmas. A legfontosabb dolog - lassan és szakaszosan megközelíteni a munkát.

Meg kell kezdeni egy szilárd alap - egy fém asztal gyártásával. Fém profilból vagy más anyagból futtathatja. A legfontosabb dolog az, hogy stabil és tartós, különben még egy jól végrehajtott mechanizmus is haszontalan lesz.

Gyártási mechanizmus

Miután elkészült az asztal, maga a mechanizmus gyártása folytatható. Ehhez elõször készítsünk el három tengelyt, amelyet a rész meghajlítására használunk. A tengelyek sűrű fémhengerek, amelyek szükségszerűen forgástengellyel rendelkeznek.

A műhelyben megrendelhetők, vagy "bolhapiacokon" kereshetnek. Amikor ezek a részek készen vannak, készítsen egy esetet a mechanizmusra és szerelje össze a szerelvényt.

Az utasítás a következő:

• Először is, legalább egy 5 mm-es vastagságú fémlemezt kell a készülékházhoz vágni, amely két trapézből áll, amelyek között tengelyek vannak.
• Ezután a kapott trapéz furatokat a görgők tengelyeihez kell készíteni. Két tengelyt kell elhelyezni az asztal felett, és a harmadik felett, egyenesen távolságban van tőlük.
• Figyelembe kell venni, hogy a két alsó tengely közötti távolság határozza meg a hajlítási sugarat. Homemade hajlító gép csőszakasz volt sokoldalú bonyolulttá teheti, és a sugara állítható, ehhez csak ki kell végezni néhány hely a hengerek, ami megváltoztatja a távolság közöttük. Helye a felső görgő határozza meg a maximális átmérője a csövek, ami lehet rabotat.Ego rendelkezni is lehet tenni állítható révén a menetes rúd, amely lehetővé teszi a tengely mentén mozognak a vezető sínek és ugyanakkor biztonságosan rögzíteni.
• Ezután be kell állítania az eset részleteit a munkaasztalon. Ez hegesztéssel vagy csavarozással történhet. A második esetben lefelé irányuló ívelt fülekre van szükség. A testrészek közötti távolságnak meg kell felelnie a tengelyek szélességének.
• Miután rögzítette a tokot az alapra, telepítenie kell a fennmaradó alkatrészeket..

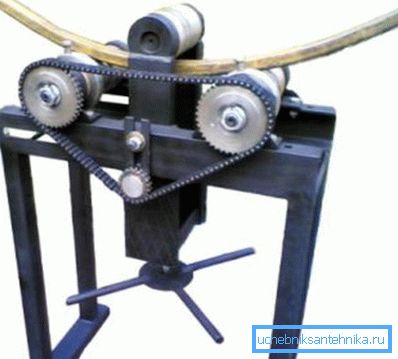

• A tengelyek behelyezésekor ügyelni kell arra, hogy a nyomatékot átadják.. A legjobb lehetőség egy lánc mechanizmus. Ehhez három lökettel kell láncolni.

Két tengelyt kell felszerelni az alsó tengelyeken. A harmadik feszítő, amely a két felső sebességfokozat között helyezkedik el.

• Ezután az egyik tengelyhez egy fogantyút kell forgatni.

Most a profilcső hajlítási gépére készen áll. Csak a felső és az alsó tengely közötti profilot kell megfognia, és meg kell próbálni a terméket.

Ha minden szakaszban minden munkát hiba nélkül végeztünk, akkor a termék funkcionalitása és kialakítása teljes mértékben megfelel az eredeti gépnek. Természetesen az alkatrészek megvásárlásához szükséges költségek ellenére az ilyen gép költsége aránytalanul alacsonyabb, mint a kész felszerelés ára. (Lásd még a Csővezeték csővezetékek csővezetékekhez: cikkek leírását.)

Egyszerű tervezés

Ha nincs lehetősége arra, hogy egy teljes körű gépet végezzen a fent leírt módon, akkor ebben az esetben egyszerűbb lehetőség. Ehhez a készülékhez a következő eszközök szükségesek:

Tipp Ha nincs betonlap, magad öntse be a betonpoharat, és várjon, amíg meg nem erősödik.

Egy ilyen kivitelezés nagyon egyszerű:

• Először is, a hajlítási sugár létrehozásának szükségessége alapján.

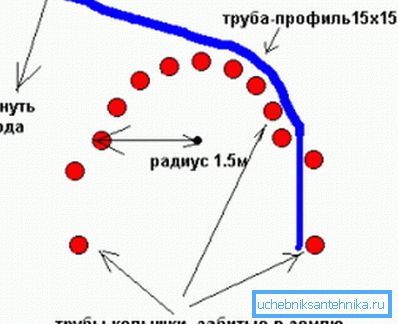

• Ezután a hajlítási vonal mentén egymástól azonos távolságban 10 lyukat kell készíteni.
• Továbbá a lyukaknál meg kell erősíteni a fém csapokat (ha az alap öntik, a csapok betonozhatók).
• A két szélső csapon egy cső rögzítő mechanizmust kell végrehajtani - ez egy további tűhöz, egy horoghoz vagy valami máshoz közel lehet.

Tehát a terv készen áll. A profil elhajlásához rögzíteni kell a végét a legkülső rúdra és lassan meg kell hajlítani a többi rack körül. Amikor az elem dokkol az utolsó tüskével, akkor rögzíteni kell, és egy ideig ilyen formában kell maradnia.

Tipp A cső hajlításának megkönnyítése érdekében először fel kell melegíteni.

következtetés

Elég egyszerű végrehajtani egy gépet hajlított alakú csövek hajlításához, néhány képességgel, hogy fémekkel dolgozzanak. Az egyetlen dolog, amit olyan részekre kell költeni, amelyeket nem lehet önállóan elvégezni. Ha nincs szüksége állandó csőhajlításra, akkor egyszerűbb kivitelezést végezhet, ami sokkal kevesebb időt és pénzt eredményez a gyártáshoz, bár sokkal több erőfeszítést igényel a profil hajlításához.

A cikkből származó videóból további információkat kaphat ehhez a témához.
