Hogyan készítsünk egy kupakot a csövön: 7 egyszerű lépés,

Az országház mérnöki rendszereinek normális működéséhez különböző csövekkel kell rendelkeznie, amelyek az épület tetejére mennek. Fontosak a konyhai kapucni, a fűtőkazán, a kandalló stb. Működtetéséhez. Ezeknek a szerkezeteknek a környezet káros hatásaitól való védelme megkönnyíti a csőszellőztetést és a fűtést.

Tervezési jellemzők

Csapadék elleni védelem

A kémények és a szellőzőcsövek kiváló minőségű anyagokból készülnek, és különböző technológiai árnyalatokkal vannak ellátva, így elkerülve a repedések és szakadások kialakulását, romolhatják műszaki jellemzőiket.

A struktúra felső végét azonban folyamatosan érintik az eső, a hó és a szél, amelyek fokozatosan elpusztítják a legmegbízhatóbb falazatot is. Emellett nehéz zuhanás alatt kis mennyiségű víz juthat a tűzhelybe vagy a kandallóba, ami az üzemanyag nedvességét és füstöt okozhat.

Amikor egy erős szél elkezd fújni, a füst nem tud kijutni a kéményből, és elkezd felhalmozni benne. Ezenkívül hideg levegő jut be a cső belső felületébe, amely további forrást jelent a forró füstre.

Ennek eredményeképpen csökken a nyomás, és bizonyos esetekben megkezdődik a fordított folyamat - a füstöt a tűzhelybe húzva, és a nappaliba.

A sapkák fajtái

Annak elkerülése érdekében, hogy a fentiekben felsorolt ​​problémák segítsék a kéményen lévő kupakot, amely kézzel könnyen elkészíthető.

Ez lehetővé teszi, hogy mentse a vontatást egy szeles nap, és megakadályozza a korai rombolás a kémény hatása alatt csapadék.

A szélvédő szerkezet működésének elve a következő:

• emelkedő forró füst támaszkodik a kupak tetejére;
• egy hideg levegős sugár, amely a kapucni külső szélein csúszik, felhalmozódik a felmelegedett forró levegőbe, ami lehetővé teszi a kéményhuzat növelését.

A megfontolt alkatrészek gyártásához használt anyag bármely olyan fém lehet, amely nem korrodál.

A leggyakrabban használt:

• polimer összetétel által védett acél;
• alumínium;
• réz;
• más olyan anyag, amelynek ára nem túl magas.

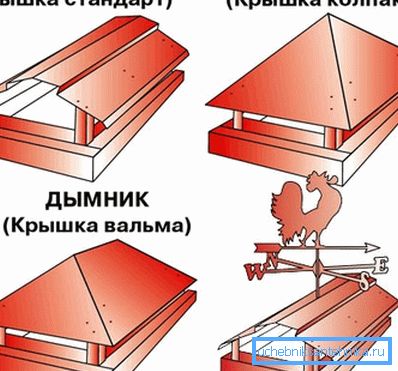

Tervük is változatos:

• normál védősapka négy oldalával;
• esernyő egy kerek kéményen;
• a félkör alakú felső sapkája jól illeszkedik a lakás külsejéhez, a klasszikus európai stílusban;
• egy lapos felső sapkával ellátott sapkát használnak, ha a ház modern stílusú;
• szélcserép a lapáttal - megváltoztatja a helyét a szél hatására, lehetővé teszi, hogy a szél erősségétől és irányától függetlenül a leghatékonyabb vonóerőt hozza létre;
• gable-cap fly-iron - hatékonynak bizonyul olyan területeken, ahol a nagy mennyiségű hó esik télen;
• nyitott fedéllel ellátott flyogark - lehetővé teszi a kémény tisztítását a védősapka lebontása nélkül. (Lásd még a cikket: A cső a tűzhelyhez: jellemzők.)

Egy kupak független gyártása

mérések

A kéményen vagy a szellőztetésen egy kupakot kell készíteni, hogy védje a vízszintes felületeket az esőtől és a hótól. Ezért, ha a kéményt tetején szélesebbé tette, a fedőnek fedeznie kell.

Szükséges a következő méretek eltávolítása:

• a cső külső részének hosszát és szélességét;
• a füstelvezetés geometriai paraméterei;
• a tágulástól a kémény felső széléig terjedő távolság.

Figyelj! A kész kialakítást könnyen fel kell tenni a kéményre. Ezért az építés során 5-10 mm-t kell hozzáadni a kapott csőméretekhez.

A sapka alján levő szárnyakat úgy kell kialakítani, hogy teljesen lefedjék a szélesedést.

gyülekezés

Mielőtt elkezdi összeszerelni a kémény sapkát, győződjön meg róla, hogy a következő eszközök és anyagok:

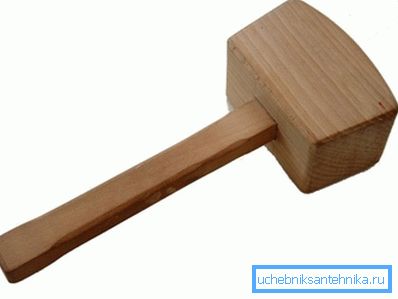

• fa sisak;
• kis kalapács;
• bilincsek;
• 10 mm vastagságú fémsáv;
• ollók fémlemezek vágásához;
• vonal
• ceruza vagy marker a jelöléshez;
• fém szög 40 mm széles és 1-1,5 méter hosszú.

A kémény összeállításához szükséges utasítások 7 egymást követő lépésből állnak:

1. Először meg kell rögzíteni egy fém sarok az asztal munka széléhez, amelyen dolgozni fog. Ez szolgál alapul a fémlemezek hajlításához.

1. A csöpögés hajlott. Ez egy speciális szél körülbelül 1 cm széles, jobb, ha elkezdi a munkát a szélén a lap, fokozatosan mozog a középső. Tehát a fém nem csúszik le. Hajlítsa az elemet 45 fokos szögben. Ehhez a munkadarabot az előzőleg csavart sarkokra kell fektetni, és a kívánt alakot egy csibékkel kell ellátni.
2. A munkadarab felső részét 90 fokos szögben kell a másik oldalra hajlítani. E szél szélessége 2 cm.
3. Ezután egy hasonló séma szerint a lap a központi axiális vonal mentén hajlik.. A hajlítás szöge a szélvédő sapka típusától függ.

1. Ezután az összes részlet folder hajt. Ehhez használhat speciális eszközt - az úgynevezett gibot. (Lásd még a Brick Tube cikket: funkciók.)

1. A következő lépés a borító. A széleit 15 mm-es távolságban meghajlítják, majd a kupakra szerelik.
2. Ezután jelölik és vágják le a lyukakat, amelyek mérete megegyezik a kémény belső részének geometriai paramétereivel, 20 mm-rel csökkentve. Szükség lesz a két oldal éleinek elrendezésére. Nem szabad lehajolni, hanem felfelé.

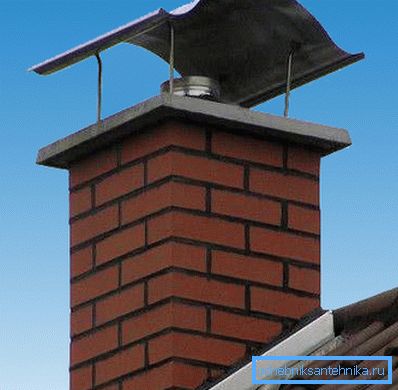

A kapott kaput a kályhával vagy a csővel horgony csavarokkal rögzítik.

Kupakot egy kerek azbeszt csőre

Az ilyen kémény tervezési jellemzői lehetővé teszik, hogy egyszerűbb, de mégis hatékony kupakot hozzon létre és telepítsen:

• az azbeszt csőre szerelt fémhengert szereltek fel csavarokkal és anyákkal;
• neki a fémcsúcsokkal szerelt állványok segítségével, lefelé kiterjesztve.

Tipp Az alkatrészek összekötéséhez szegecseket vagy félautomata hegesztést használhat.

következtetés

Ha a szélcsapot megfelelő módon tervezi és telepíti a csőre, akkor nemcsak a kéményt és a szellőzőrendszert védi nedvességtől és hótól, hanem kiterjeszti a cső élettartamát is. Részletesebben a mérnöki hálózatok eszközéről lehet tanulni a videóról ebben a cikkben.
