Kapcsok pvc csövek rögzítéséhez és más rögzítési

A műanyag csőrendszerek beépítésének folyamata során nem csak az anyag minősége, hanem a kötőelemek helyes megválasztása is fontos, ami biztosítja a létrehozott csővezeték hatékony és megbízható működését. Ez a cikk különféle módszereket fog megvizsgálni a PVC-csövekből készült autópályák rögzítésére és szerelésére, amelyek végrehajtásához a GOST 24137 80 szerinti csövek és rögzítőcsapok használhatók.

A poli (vinil-klorid) termékekhez készült kötőelemek típusai

A csővezeték telepítés során történő rögzítésének folyamata nem igényel speciális berendezések beszerzését.

A PVC-anyagok megbízható és jó minőségű rögzítése érdekében a csővezeték útjának lefektetése során a következő típusú csöveket használják:

• Műanyag klipek;
• Szerelő bilincs.

Szerelési lépés

A rögzítő elemek önálló beszerelése bizonyos szabályoknak való megfelelést tesz szükségessé a csővezeték hatékony és hosszú távú üzemeltetése érdekében. Annak érdekében, hogy elkerüljük a vonalak eltérítését, szigorúan meg kell őrizni a kötőelemek közötti ajánlott távolságot. (Lásd még a csövek csavarjait: funkciók.)

A műszaki szabályok és előírások előírják, hogy a rögzítőcsapokat és a rögzítőcsapokat az alábbiak szerint kell elhelyezni:

1. Beépítési tartomány kis átmérőjű csövekhez (legfeljebb 20 mm):
2. A rendszer működésének hideg környezete - 80 cm;
3. Autópálya forró víz (több mint 60 fok) - 65 cm;
4. 40 mm átmérőjű csővezeték felszereléséhez a rögzítőelemek közötti szögnek 95 cm-nek kell lennie a melegvízellátás és 110 a hideg víz esetében;
5. A nagy átmérőjű, 110 mm-es vagy annál nagyobb átmérőjű autópályákat 185 cm-rel elhelyezett elemek rögzítik hideg folyadék szállításához és 160 cm-rel a melegvíz mozgatásához.

Klip rögzítése

A PVC csövekhez készült vízvezetékkapcsok nejlontechnológiával készülnek.

Ez a fajta adalékanyag lehetővé teszi, hogy a termék fontos teljesítményjellemzőket biztosítson, például:

• Megnövelt hőstabilitási együttható;
• Nagy szilárdságú, ellenáll a mechanikai hatásoknak;
• A könnyű és egyszerű telepítés;
• Alacsony ár.

Az olyan termékek, mint a klipek, számos méretben kaphatók a piacon, így a legmegfelelőbbek a különböző átmérőjű csövek rögzítésére. Annak érdekében, hogy megbízhatóan rögzítsük az ilyen típusú elemeket, úgy a belső átmérő pontosan illeszkedik a cső külső átmérőjéhez.

A csíptetős fali tartók a tágulási folyamat során tengelyirányú mozgást biztosítanak, amikor a hőmérséklet emelkedik. Éppen ezért használják őket leggyakrabban melegvíz szállítására vagy fűtési rendszerek létrehozására.

Tanács. Ha például a csővezeték több ágát egymás mellé kell helyezni a falra való rögzítéshez, akkor például kettős klipeket használhat.

Tömlőbilincsekkel

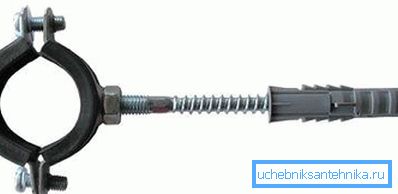

Ha a kommunikációs rendszer nagy átmérőjű anyagokból készül súlyos súlyú tömegek szállítása céljából, célszerűbb nem műanyag klipek, hanem bilincsek használata. Szerkezetileg ilyen termék hagyományos csavaros kötés, amely belsejében egy gondosan letett gumitömítés található.

Ez a fajta elem lehetővé teszi a rendszer vibrációjának kompenzálását nagy mennyiségű közeg szállítására. Ez azért van, mert a hálózat súlyos és jelentős ingadozása miatt lehetővé teszik, hogy biztonságosan megtartsa minden egyes szakaszának helyzetét.

A PVC csövek rögzítésére szolgáló kapcsokat tüskékkel és speciális csapokkal látták el. A piacon megtalálható mind műanyag, mind acélcső.

Annak ellenére, hogy az ilyen elemek segítségével történő rögzítés meglehetősen merevnek és a rendszer rögzítési folyamatában tett erőfeszítéseket, a következő eredményeket kaphatja:

• A csővezeték merev rögzítése, amely csak az összes csavar maximális meghúzásával érhető el. Ez a tulajdonság lehetővé teszi, hogy rögzítőelemeket használjon a rendszer egy részének rögzítésére az elmozdulás minimalizálása érdekében;
• Úszó tartó PVC termékekhez. Ha a kötőelemek nincsenek megfelelően meghúzva, akkor lesz egy kis rés, amely lehetővé teszi a csővezeték szabad mozgását. Az ilyen típusú telepítésre a munkakörnyezet hőmérsékleti ingadozása esetén lehet szükség.

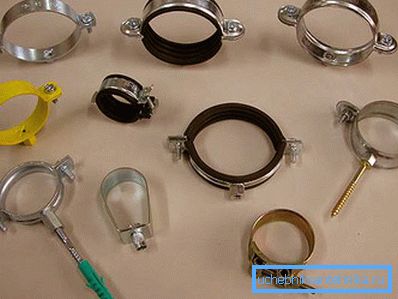

A legfontosabb típusú bilincsek

A következő alakú bilincsek vannak:

1. Kábelköteg. Az ilyen viszonylag egyszerű termékeket is nevezik szorítóknak. A gyártók a belső oldalon található rögzítőket szállítják. Ezeket arra használják, hogy rögzítsék és rögzítsék a kábeleket különböző felületekre, mind függőleges, mind vízszintes helyzetben. Az ilyen esztrichek poliamidból készülnek, amely tartós polimer;
2. Csőbilincsek. A csőbilincsek súlya a legnagyobb, mert készítsük őket acélból. Ezek két részből állnak, amelyek össze vannak csavarva. A tartószerkezet megbízhatósága és szorossága gumi tömítést biztosít a termék belsejében, de nincsenek benne lehetőségek;
3. Építési kötőelemek a csövek rögzítésére állványozás létrehozásához használják. Csodálatos erővel bírnak, és nemcsak az erdő részleteinek összekapcsolását, hanem a csapágyfelületekhez való csatolását is lehetővé teszik;
4. Öv vagy féreg csövek és tömlők összekötésére, valamint falak és mennyezetek rögzítésére.

Figyelj! A féknyergek a rögzítő funkció mellett lehetővé teszik a tömlők tömítettségét.

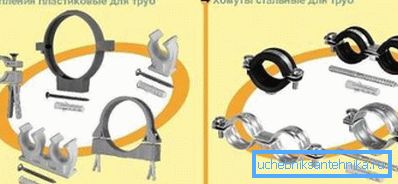

A típus szerinti besorolás mellett az ilyen kötőelemeket az anyagtól függően osztályozzák, amelyből készültek:

1. fémből;
2. Műanyag.

A rögzítők sorrendje bilincsekkel

Az ilyen termékeket a 110 csövek rögzítéséhez használják, vagy más méretűek a szerelési folyamat során, így a csőszerelést meglehetősen gyorsan elvégezhetjük.

Ehhez a következő lépésről lépésre kell végrehajtani:

1. Először is meg kell jelölni az egész utat.

Tanács. Ebben a szakaszban nem szabad megfeledkezned arról, hogy a csatornarendszer egy szögben van elhelyezve. Ha a vízellátó rendszer fűtetlen helyiségekben van elfoglalva, akkor a víz stagnálása és felhalmozódása érdekében lejtőn is telepíteni kell.

1. Az útvonal telepítésének helyén meg kell jelölni a kötőelemek elhelyezkedését, figyelembe véve a köztük lévő megengedett távolságokat;
2. Lyukak fúrása a behelyezési helyeken a tűhöz;
3. A kalapács és a csavarhúzó segítségével a bilincseket olyan helyeken kell felhúzni, amelyeket korábban jelöltek és fúrtak;
4. A végső szakaszban a csöveket beillesztjük a szorítók közé, és meghúzzuk a rögzítést a kívánt szintre.

Végezetül

Termékek, például klipek és bilincsek használatával önállóan és kellőképpen gyorsan telepítheti a csővezetéket anélkül, hogy speciális eszközzel és speciális készség nélkül felhasználná azokat.

Nos, az ilyen módon rögzített csövek hosszú időn át bármilyen feladatot teljesítenek. A cikkben szereplő videó még több információt tartalmaz a PVC kötőelemek gyártásáról.
