Szellőztető szelepek: főbb fajták és megkülönböztető

A szellőzéssel ellátott szellőztető konyhai konyhai kapucnival beépítésénél a készülék mellett a légcsatornát is használják, ami összekapcsolja a fedelet a szellőzőnyílással. A csatorna téglalap alakú vagy kerek csövekből és szerelvényekből áll, amelyek lehetővé teszik az útvonal irányának megváltoztatását.

Hasonló elvet alkalmaznak az ipari szellőztető rendszereknél, ahol egy építési tárgy konstrukciós és sajátosságai szerint az egyenes csövek olyan alakú elemekkel váltakoznak, amelyek lehetővé teszik az út irányának a kívánt szögben történő változtatását.

Ebben a cikkben a csővezeték irányának megváltoztatásához használt alakok fő típusairól beszélünk.

Tervezési jellemzők

A kanyar (térd) a csővezeték összekötő eleme, amely lehetővé teszi a szellőztető rendszer menetét a kezével. A modern kanyarok olyan termékek, amelyeket különféle anyagok felhasználásával gyártanak, beleértve a fekete acélt, rozsdamentes vagy horganyzott acélt, műanyagot (háztartási kivonatok beszereléséhez) stb.

Különleges típusú térdek a tervezési jellemzők miatt, nem mint összekötő elemek a légcsatornák építésénél, hanem ipari külső oldalsó kibocsátásként használják. Ilyen elemeknél speciális barrier falak vagy percola, amelyek megakadályozzák a törmelék és az idegen anyagok behatolását a csövekbe.

Fontos: A szellőztető terület fontos paraméter, amelyet figyelembe kell venni a termék kiválasztásakor.

Ebben az esetben a területet a Sc = L x 2,778 / V képlet határozza meg.

• Sc a számított terület
• L a csövön áthaladó levegő áramlási sebessége.
• V az a sebesség, amellyel a levegő a szellőztetésen keresztül mozog,
• A 2,778 egy olyan együttható, amely szerint a méretek konzisztensek (például méter és centiméter).

A termelési anyagok típusának megfelelő osztályozás

A felhasznált gyártási anyag típusától függően a szellőzőrendszerek építésénél alkalmazott hajlításokat a következő módosításokra osztják fel:

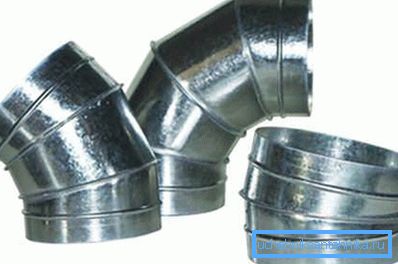

• Horganyzott csatorna - fekete acélból, vékony réteg cinkkel bevont. A termékskála az ipari és a hazai rendszerek felépítésében használt módosítások.

Ezeknek a termékeknek a fő előnye a megfizethető ár és a korrózióállóság.

• A rozsdamentes acélból készült módosításokat ritkán használják, mivel magas áruk van, és a súly jelentős terhet jelent a falak vagy padlók felületén. A rozsdamentes acéltermékek általában kis átmérőjűek, és kizárólag házi szellőztető rendszerek kialakításakor használatosak.
• A fekete acél könyökök népszerűek az ipari csatornák építésében. Ezeknek a termékeknek a jelentősége az alacsony költségek miatt következett be. Az ilyen módosítások alkalmazása nem ajánlott, ha a kibocsátott levegő túlságosan magas páratartalmú rendszereket tervez.
• A műanyag átalakítások mechanikai terhelésnek és deformációnak ellenálló polimer anyagokból készülnek. A termékeket csak háztartási szellőztetéshez használják.

Egyéb kiválasztási kritériumok

Miután eldöntöttük, hogy milyen anyagokat gyártanak a szellőztető kanyarok, vegyük figyelembe a fennmaradó kritériumokat, amelyek szerint a megfelelő módosítás kiválasztásának utasításait határozzák meg.

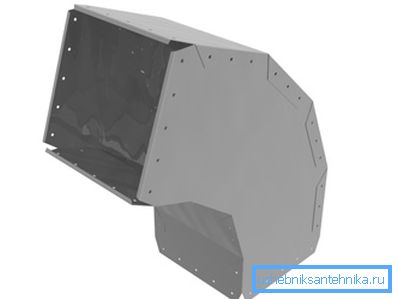

• A keresztmetszetnek megfelelően a kerek és téglalap alakú termékek megkülönböztethetők.. Közvetlenül a rendszer teljesítményénél a keresztmetszet alakja semmilyen módon nem befolyásolja. A keresztmetszeti kialakítás választékát leggyakrabban az alkalmazott szellőztető berendezés kipufogónyílásának alakja motiválja.

Fontos: A szekciók konfigurációjának különbsége kompenzálható speciális adapterekkel. De emlékeznünk kell arra, hogy az adapterek használata csökkenti az aerodinamikai csatornát, és hátrányosan befolyásolja a rendszer egészének teljesítményét.

• A fémtermékek acélból készülhetnek, vastagsága 0,55-8 mm.

A háztartási rendszerek összeszerelésekor a legvékonyabb acéllemez térdét használják, amelynek súlya nem lesz mechanikus hatással a falra vagy a burkolatra, amelyen a szellőzőcsatorna rögzített. Az ipari rendszerek összeszerelésekor vastag acéllemezből készült termékeket használnak.

Ennek oka, hogy a cső nagy átmérője csak a megnövekedett falvastagságnak köszönhetően mentheti a keresztmetszet konfigurációját.

• A csatlakozás típusának megfelelően a karimás könyökök (ipari rendszerek összeszereléséhez) vagy a mellbimbó-típus módosítások, ahol tömített gumit használnak a szükséges tömítettség eléréséhez.

A mellbimbócsatlakozással kapcsolatos módosításokat az egyszerűség és a szűk határidők jellemzik. Az ilyen térdeket azonban csak háztartási rendszerekben használják, ahol a levegőellátási kapacitás alacsony.

• A rotációs szög szerint a 45 és 90 fokos számítások eltérőek.. A megrendelő kérésére azonban kanyarodás végezhető, amelynek szögét az építkezés helyének bizonyos jellemzői szerint választják ki, ahol a telepítést végzik.

Fontos: A forgási sugar a kerek keresztmetszetű térd jellegzetes jellemzője. A szabványos termékeknél a fordulási sugár megegyezik a metszet átmérőjével. Szükség esetén ezt a paramétert az ügyfél igényei szerint lehet megváltoztatni.

Lehetséges a csatorna összeszerelése nélkül

Ha a helyiség kialakítása nem jelenti azt, hogy a csővezeték kívülről vagy a szellőzőnyíláson keresztül vezethető, akkor a szellőztetés nélküli szellőztetés nélkül is alkalmazható.

Az ilyen eszközök középpontjában olyan abszorpciós szűrőket alkalmaznak, amelyek elnyelik és felhalmozzák a kellemetlen szagokat. A konyhai szellőztetés nélküli kipufogódobozok megakadályozzák a csővezeték beépítését. De a szűrők, mint a töltés, szükséges változtatni, ellenkező esetben teljesítményük csökken.

következtetés

Most már tudjuk, hogy mi a légcsatorna összeállításához szükséges csatorna kiválasztási utasítás, és mi is kiválaszthatjuk azokat a komponenseket, amelyekkel a szellőztetés irigylésre méltó teljesítményt nyújt (lásd még a cikket Szellőztető fűtőtestek: típusok, telepítés, számítás).

További hasznos információk találhatók a videó megtekintésében ebben a cikkben.
