Szerszám kiválasztása polipropilén csövek forrasztására

A mesterképzők speciális szerszámot használnak a polipropilén csövek forrasztására, amelyet általában forrasztó vasnak neveznek, és amely 220 V 50 Hz-es hálózaton működik, ami szinte minden ipari és lakóépület számára elfogadható.

Az ilyen készülékek módosítása különbözhet egymástól a teljesítmény, a méret, a tömeg és a megjelenés szempontjából (lapos és hengeres), de ennek ellenére a hegesztés elve továbbra is megegyezik. Az alábbiakban röviden áttekintjük egyes modellek áttekintését, megvizsgálja a velük való együttműködés alapjait, és megmutatja a videó ebben a cikkben.

Forrasztás és Forrasztás Polipropilén

Szerszám áttekintés

Megjegyzés. Maga a fűtőegység mellett a polipropilén csövek forrasztására szolgáló készlet különféle átmérőjű speciális fúvókákat is tartalmaz, amelyek megfelelnek a propilén csövek standard keresztmetszetének. Ezek az elemek lehetnek alumíniumötvözetek, amelyek Teflon bevonattal is elláthatók. Az utolsó lehetőség drágább, de a Teflon PP használata esetén nem tapad, ami megkönnyíti a munkát.

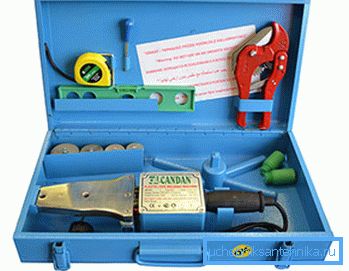

• Elektromos forrasztópáka a polipropilén csövek forrasztásához A CANDAN SM-06 kettős fűtőtestet, vagyis két 750 W-os fűtőelemet tartalmaz, amelyek lehetővé teszik, hogy a várakozási idő alatt energiát takarítsanak meg, ugyanakkor a szerszám forró. Az SM-01 és az SM-03-tól eltérően a CM-06 módosításánál egy 40 mm-nél nem nagyobb átmérőjű fúvókát használhatunk, mivel itt a fűtőelem kissé szűkült, ami viszont alacsonyabb energiafogyasztást eredményez.
• A készülékkel együtt az egységhez 4 db párosított fúvóka tartozik 20 mm-es, 25 mm-es, 32 mm-es és 40 mm-es méretű metrikus szalagmérővel, egy szinttel, egy fúvókák és ollók beszereléséhez szükséges kulccsal,. A forrasztópáka termosztátját 300 ° C-ig melegítik, de a maximális hőmérsékletet nagyon ritkán alkalmazzák. A készülék 220V 50 Hz-es háztartási elektromos hálózattal működtethető, amely legalább 16A-os automatikus táskával van felszerelve.

• A CANDAN SM-04 forrasztópáka főleg nagy keresztmetszetű polipropilén csövek hegesztésére van tervezve, a fűtőelem lemez formájában van kialakítva, ahol csak egy nyílás van a cserélhető pártartó rögzítésére. Az SM-04 változata kis tömegű, ami növeli nemcsak a szállítás könnyűségét, hanem növeli a különböző pozíciókban való könnyű működtetést, de ugyanakkor igen erős eszköz, melynek két fűtőeleme van mindegyikből, amely lehetővé teszi Önnek, hogy villamos energiát takarítson meg a várakozási idő alatt miközben a szerszám forró.
• A termosztát által beállított hőmérséklet-tartomány 50 ° C és 320 ° C között változik - ez lehetővé teszi a hideg pincében és a szabadban történő munkát szeles időben. A csomag tartalmaz továbbá 3 fúvókát 50 mm-re, 63 mm-re és 75 mm-re, metrikus mérőszalagot, szintet, fúvókák és ollók beszerelésére szolgáló kulcsot, és mindegyik fém tokba illeszkedik. De ha szükséges, az utasítás lehetővé teszi, hogy 20 mm-es, 25 mm-es, 32 mm-es, 40 mm-es, 90 mm-es és 110 mm-es páros fúvókákat is vásároljon - a forrasztópáka elegendő lesz

• Elektromos berendezések polipropilén csövek forrasztásához Az Eral ER-01 (LUX) a 16 és 75 mm közötti átmérőjű polipropilén csövek és szerelvények hegesztésére szolgál, teljes teljesítménye 1500 W, amelyet két 750 W-os PET. A fűtőelem lapos alakú, három lyukkal a cserélhető fúvókák rögzítéséhez, és egy speciális állvány lehetővé teszi a készülék rögzítését mind vízszintes, mind függőleges helyzetben.
• A termosztát által beállított hőmérséklet-tartomány 50 ° C és 320 ° C között változik - ez lehetővé teszi a hideg pincében és a szabadban történő munkát szeles időben. A csomag tartalmaz továbbá 4 fúvókát 20 mm-re, 25 mm-re, 32 mm-re és 40 mm-re, metrikus mérőszalagot, szintet, kulcsot a fúvókák és ollók beállításához, és mindez fém tokba illeszkedik. De szükség esetén 50 mm-es, 63 mm-es és 75 mm-es fúvókákkal is megvásárolható - a forrasztópálca teljesítménye elég lesz

• Elektromos gép nagy keresztmetszetű polipropilén csövek forrasztásához, a fűtőelem lemez alakú, ahol csak egy lyuk van a felcserélhető párosított bélés rögzítéséhez. Az ER-03 verzió alacsony tömegű, ami növeli nemcsak a szállítás könnyűségét, hanem növeli a különböző helyzetekben való könnyű működtetést, de ugyanakkor igen erős eszköz két darab 1000W-os fűtőtesttel, amelyek lehetővé teszik a villamos energia takarítását a várakozási idő alatt miközben a szerszám forró.
• A termosztát által beállított hőmérséklet-tartomány 50 ° C és 320 ° C között változik - ez lehetővé teszi a hideg pincében és a szabadban történő munkát szeles időben. A csomag tartalmaz továbbá 3 fúvókát 50 mm-re, 63 mm-re és 75 mm-re, metrikus mérőszalagot, szintet, fúvókák és ollók beszerelésére szolgáló kulcsot, és mindegyik fém tokba illeszkedik. De ha szükséges, a módosítás lehetővé teszi, hogy 20 mm-es, 25 mm-es, 32 mm-es, 40 mm-es, 90 mm-es, 110 mm-es és 125 mm-es fúvókákat is vásároljon. A forrasztópálca teljesítménye elég lesz

• A STURM TW-7218 polipropilén csövek forrasztására szolgáló elektromos készülék némileg eltér a hüvely alakú xiphoid forrasztó vasalól, bár ugyanolyan időszakos típusú fűtési eljárással rendelkezik, amelynek maximális hőmérséklete 300 ° C. A készülék teljesítménye 1880 W, amely 220V 50Hz-es háztartási elektromos hálózattól működtethető, melyet automata 16A védi. A gyártó által szállított párosított fúvókák Teflon bevonattal rendelkeznek, amelyből természetesen nő az ár.
• A palack nélküli csomagolás fűtési ideje szobahőmérsékleten 10 percig tart.. A fémdoboz mellett állványra helyezett forrasztópáka mellett a fém tok is 20 mm-es, 25 mm-es és 32 mm-es, egymástól független, 20 mm-es és 32 mm-es csatlakozót tartalmaz, egy hatlapú csavarkulcsot és egy csavarhúzót.

Csőhegesztés

Különböző polipropilén csöveket használnak a vízellátó rendszer különböző hőmérsékleteire, ahol egy teljes falú csövet használnak hidegvízhez, a PPR-ot alumínium megerősítéssel használják forró vízellátáshoz, és üvegszálat használnak felerősítő rétegként a melegítéshez.

Úgy gondolják, hogy a PPR alumíniummal képes ellenállni a víz hőmérsékletének 90 ° C-ig deformálódás nélkül, de a PPR az üvegszálzal szemben akár 150 ° C is képes ellenállni, de forró vízben és melegítéskor a folyadék általában nem melegszik több mint 80-85 ° C-on. alumíniummal. (Lásd még a Polipropilén szennyvíz csövek leírását: jellemzők.)

Az erősítő réteg a polipropilén fal közepén helyezkedhet el, de közelebb helyezhető el a felső részhez is - kiderül, hogy a fúvóka eltávolítja a PPR-t, eltávolítja a fóliát, ez pedig csökkenti a kötés minőségét. Az ilyen probléma elkerülése érdekében használják a trimmert, ami megszünteti az alumíniumfólia végét, de jobb választani a központi erősítésű csöveket - ez időt takarít meg.

Megjegyzés. A legtöbb kézműves inkább alumínium fóliacsővel dolgozik, hideg vízzel is, mivel a forró PPR vastagabb falakkal rendelkezik.

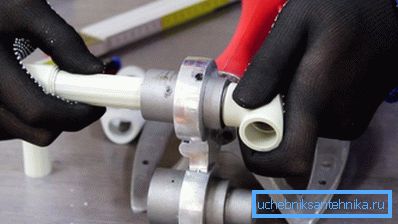

A felső fotóban látható a polipropilén cső hegesztése egy forrasztópáccsal, de a pillanatok mindegyike egy bizonyos időt igényel. Tehát a cső és a forró fúvóka tartójának tartása 5-10 másodpercet kell tartania, ugyanakkor a csatlakoztatott csomópont kezében kell tartani, hogy a forraszanyag lehűlhessen.

következtetés

Nincsenek korlátozók a párosított és párosított szerelvényeken, ezért a cső és illesztés mélységét a saját kezei szabályozzák, és nem lehet több, mint 15 mm. Ellenkező esetben a vég a felszerelés szomszédságában marad, ami csökkenti a csővezeték átjárhatóságát.
