A galvanizált acél szellőztetés egy univerzális megoldás.

Az embernek szembe kell néznie a szellőztetés megfelelő szervezésével, amikor egy kis házat építenek az országban, ipari műhelyek építésénél és irodaházak rendezésénél. Minden esetben kiválaszthatja a legjobb szellőztetési lehetőséget, de a horganyzott acélcsövek használata minden helyzetben egyetemes megoldásnak tekinthető.

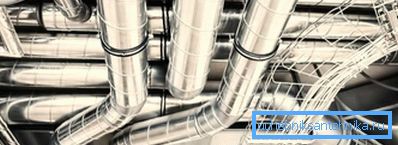

Horganyzott légcsatornák - kiváló megoldás a szellőzőrendszer számára

A horganyzás előnyeiről

Általában szellőzőcsövek készíthetők ilyen anyagokból:

  • műanyag - ennek a megoldásnak a ára minimális, de a hatálya a magánépítésre korlátozódik;

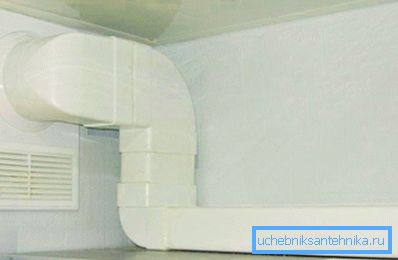

A műanyag szellőzést általában magánépítésben használják.
  • alumínium - korrózióállóak, de az alumínium egy meglehetősen hajlékony fém, így az ilyen szellőzőcsatornák nem tolerálják a lehetséges terheket;
  • horganyzott acélból - gyakorlatilag nincsenek hibák;
  • hulladékoktól. Például a légcsatornát még a szokásos vastag, jól felszerelt deszkákból is fel lehet építeni.

Figyelj! A fedélzeti szellőzőnyílások csak az ország melléképületek, például pincék vagy pincék szellőzésére ajánlhatók.

A horganyzott szellőzőcsatornák szinte semmilyen korlátozással nem használhatók. Könnyen megbirkóznak a forró levegő szállításával vagy az agresszív anyagok gőzével. Ezenkívül az acél képes ellenállni a magas hőmérsékletnek, miközben elegendő szilárdságot biztosít.

A műanyag teljesen képtelen ellenállni az elhúzódó magas hőmérsékletnek való kitettségnek, és nem tud ellenállni a vegyi anyagok hatásainak. Ennek az anyagnak az egyetlen előnye kis súlynak és egyszerű telepítésnek nevezhető.

A galvanizált acél szellőzőcsövek ellenállnak:

  • a hőmérséklet körülbelül +80 ° C - határidő nélkül;

Figyelj! A személyzet biztonsága érdekében a forró levegőt szállító légcsatornákat általában hőszigetelő réteggel látják el.

  • rövid ideig a levegő hőmérséklete +200 ° C-ra emelkedhet. még akkor is, ha a vállalkozás tüzet visel, a szellőztető rendszer nem engedi a terület füstölését;
  • A szellőztetéshez szükséges horganyzott csövek nem igényelnek további védelmet a nedvességtől. A vékony réteg cink bevonat megelőzi a korróziót.

Figyelj! Még akkor is, ha a cinkréteg integritása veszélybe kerül, például ha csavar van behelyezve, az acél még mindig védett. Az a tény, hogy az acél és a cink galvanikus pár, és kémiai reakció eredményeképpen egy vékony oxidfilm fedezi a vágást.

A galvanizált csatornák gyártási módszerei

A technológia közvetlenül függ a cső keresztmetszetétől.

A szellőzőcsövek lehetnek:

  • kerek szakasz - optimális aerodinamikai jellemzők;

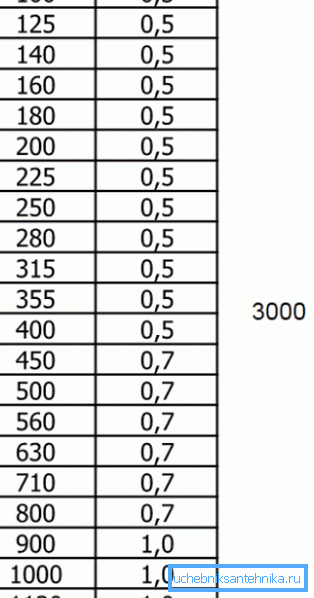

Kerek csőméretek (spirális seb)
  • négyzet vagy téglalap alakú rész - Az aerodinamika kissé rosszabb, de a profilcső egyszerűen telepíthető sík felületek miatt.

A horganyzott légcsatornák gyártására szolgáló alapanyag vékony lemezes horganyzott acél. A lemez vastagsága általában nem haladja meg az 1,0 mm-t, ez biztosítja az egyensúlyt az elfogadható súly és a kellően magas merevség között.

A szellőzés gyártását a galvanizálás során a következő két módszer egyikével végezzük:

  • Kerek szakasz esetén spirál-tekercselt technológiát vagy lapos termékek egyszerű lehajtását alkalmazzák, az élek későbbi hajtogatásával;
  • A profilvezetékekhez csak egy technológiát alkalmaznak - egy horganyzott lapot egy sor görgő halad át, amelyek a kívánt alakot adják. Ezután a jövő szellőzőcsatorna szélei csatlakoztatva vannak.

Spirál hullámos technológia

Különösen nagy hatékonyságú, egy perc alatt a gép mintegy 60 méteres csíkokat dolgoz fel. A horganyzott szellőzés ezzel a technológiával való előállítása abból a tényből áll, hogy a gép egyszerűen hajlítsa az acélszalagot, hogy kerek szakaszú csövet kapjon.

A tekercselőcsíkokból kialakított varrás jól látható.

Ugyanakkor a szomszédos fordulatok átfedik egymást, az erős feszültségnek köszönhetően a csíkok széle enyhén deformálódik, és a csatlakozás szoros kapcsolatban áll.

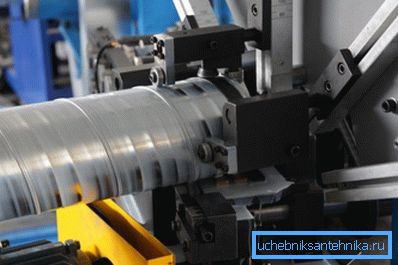

A munkafolyamat fragmentumában láthatja, hogyan gördülnek a hengerek a nagyobb tömörség érdekében

A nagy teljesítmény mellett a technológia által termelt csöveket nagy merevség jellemzi. A csavarkötés egy merevítő szerepét játssza, így egyenlő feltételek mellett az ilyen csövek nagyobb terhelést fognak ellenállni, mint az egyenes vonal.

Hosszirányú csövek

Az e technológiával előállított horganyzott szellőzőcsövek gyakorlatilag megkülönböztethetetlenek a spirális sebzésű műszaki teljesítménymutatóktól. Ez kicsit merevebb.

Az egész folyamat három szakaszra bontható:

  • a szükséges hosszúságú csíkot vágjuk;
  • egy sor hengeren halad át;
  • A fém szomszédos élei csatlakoztatva vannak.

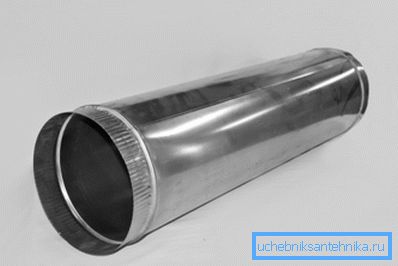

A hosszirányú cső felülete sima

Ami a profilvezetéket illeti, nagyon gyakran a szakasz végein minden felkészült a következő karimás csatlakozásra. Ugyanezt a technológiát alkalmazzák horganyzott acélból készült szellőzőcsövek gyártására.

Horganyzott szellőzés elemei

A szellőzőrendszer telepítésekor nemcsak horganyzott szellőztető csatornákra van szükség, hanem számos alakos elem is. Például csapok különböző forgásszögekben, dugók, rácsok, pólók stb. Ezek nélkül az elemek telepítése egyszerűen lehetetlen.

Csap

Ez az egyik legelterjedtebb alakú elem, amelyet olyan esetekben alkalmaznak, ahol a csatorna sima elforgatását kell biztosítani. A visszavonás fő jellemzője a forgásszög, a rendelkezésre álló opciók a 15 ° -os szög forgatását biztosítják akár 90?.

Figyelj! A galvanizált szellőzés sokkal rosszabb, ha a csatorna sokszor nagy szögben fordul meg. Ez csökkenti a légáramlást.

Ami a csapok gyártását illeti, változó szélességű csíkot használ. A hajlított egyenlőtlen szélesség miatt a gyűrű szélessége eltérő. Elméletileg lehetséges, hogy bármelyik gyűrű közül bármelyik kilépési szöget lehessen elérni, és az egész csap a szalagok szélességének beállítását jelenti, de a kényelem érdekében 15 lépésből áll.

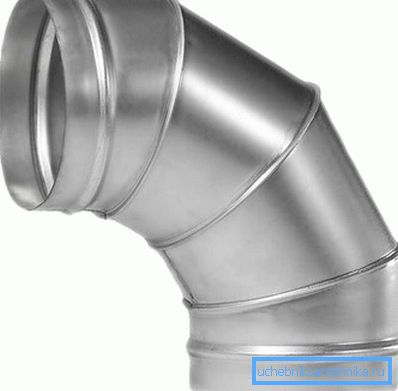

Látható, hogy a csap a külön szakaszokból áll.

Szellőző doboz

Szigorúan a szellőzőcsatorna csak egy függőleges négyszögletes vagy négyszögletes csatorna, amelyben több kisebb rész van elhelyezve. Az üzemeltetési körülményektől függően műanyag, alumínium vagy horganyzott szellőző dobozok használhatók.

Ha mentálisan levágja ezt az építményt, a megfigyelő nem 1, hanem 3 csatornát lát. A legnagyobb - egy közös szellőzőcsatorna és 2 kisebb - biztosítja a kellemetlen szagok eltávolítását az alatta lévő lakásból. Rendszerint 1 csapot használnak a konyhában és 1 a fürdőszobában vagy a WC-ben.

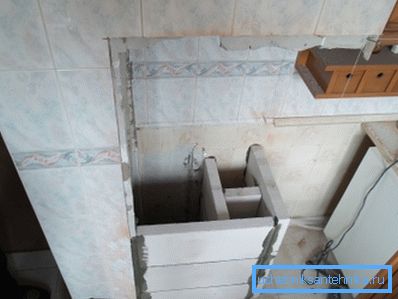

A képen látható a szellőzőcsatorna belső térének elválasztása

Tekintettel a legtöbb lakás konyhájának és fürdőszobájának kis területére, sokan gondolkodnak arról, hogyan lehet minimalizálni a doboz területét, és láthatatlanná tehetik. A horganyzott szellőző dobozok ezzel segíthetnek.

Horganyzott doboz

Figyelj! A többemeletes épületek lakói gyakran tévednek, figyelembe véve a szellőző dobozt, mint tulajdonukat, és lebontják. Ha tárgyalásra kerül a bíróság előtt, akkor a kész építészeknek vissza kell állítaniuk a megsemmisítetteket saját kezükbe.

Egyéb szerelvények

A hajlítások mellett a szellőzés telepítésekor olyan alakos elemek is szükségesek, mint:

  • átmenetek vagy kacsák - használják a csatorna kiszorítására. Az átmérő csökkentésével az eltolással párhuzamosan beállíthatja a légáramlás sebességét;

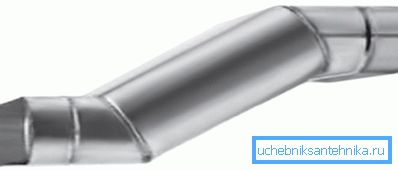

Példa horganyzott kacsára, csökkenő átmérővel
  • dugók - szükség esetén a cső szabad végének blokkolására;
  • kapu szelepek - szabályozó eszközök;
  • tűzvédelmi csappantyúk;
  • keresztek és pólók - a szellőző hálózat összetett csomópontjainak létrehozására szolgálnak;
Ilyen elemek szükségesek egy komplex szellőztető rendszer létrehozásához.
  • Mellbimbók - csövek beszerelésekor;
  • Horganyzott acél szellőzőrácsok - a rovarok, apró állatok és törmelékek védelme a szellőző csatornából a szobába történő belépéshez.

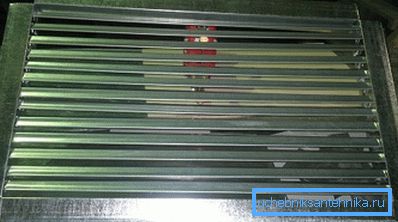

Horganyzott grill

A szerelési technikáról

Ami a csatorna falra vagy mennyezetre történő szerelését illeti, közönséges bilincsekkel vagy egyszerűen a csövet fémszalagon rögzítheti. Az ipari épületek a csővezeték szereléséhez a falba vsturovaetsya konzol, és a cső nyugszik rajta.

Figyelj! Ha a levegő sebessége magas, akkor a csőtömlő tömlőkkel vagy fémszalaggal történő rögzítése nem biztosít elegendő merevséget. A cső zörög, ezért biztonságosabb felszerelésre van szüksége.

Különös figyelmet kell fordítani az egyes szakaszok ízületeinek feszességére.

A kapcsolat többféleképpen is megvalósítható:

  • mellbimbó. Maga a mellbimbó - egy kissé kisebb átmérőjű cső egy része egyszerűen beillesztésre kerül a csőbe, és megfordul. A kapcsolószerkezetre vonatkozó utasítások ugyanazok, és az egyetlen különbség az, hogy a csatlakozó átmérője nagyobb, mint a cső átmérője;

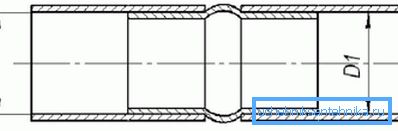

Nipple kapcsolat diagram
  • peremes - a csuklóerő a csavarok egyszerű meghúzásával érhető el;

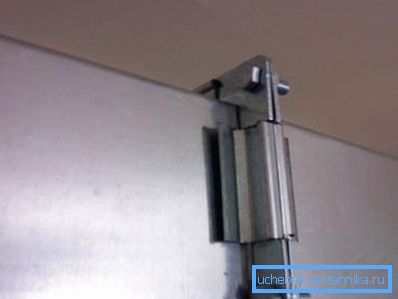

A kép egy karimás csatlakozást mutat.
  • falcos - a csövek különböző részei fémének deformálódása megbízható kötést biztosít.
Fold Connection eszköz diagram

A végén

A szellőztetés garantálja az épületek normál működését, egy ipari műhelyt és egy vidéki ház hangulatos nappalit. Jelenleg sok anyag van a légcsatornák gyártásához, mindegyik a maga módján jó. Ez a cikk horganyzott szellőzésre koncentrál, talán ez az anyag optimálisnak tekinthető a csatornák számára.

A videó ebben a cikkben leírja a horganyzott szellőzőcsövek gyártási folyamatát.
