A gázkazán szellőzésének telepítése magánlakásokban

A fűtőkészülékeket nem lehet jó légcsere nélkül üzemeltetni. Különösen fontos a magánházban lévő gázkazán szellőztetése. Itt nincsenek apróságok, mert az emberek életéről és egészségéről szól. Helytelen telepítés vezethet a szén-monoxid beléptetéséhez egy lakóövezetbe, amely halálos, színtelen, szagtalan, és ennek következményeként.

Néhány szó a dokumentumokról

Az engedélyek összegyűjtése soha nem volt kellemes élmény. De, mint ismeretes, az összes normát és szabályt valódi hibák alapján írják le, így azok figyelmen kívül hagyása nagy bajokat okozhat, és a bírság a leginkább ártalmatlan dolog, ami megtörténhet.

A lakossági gázberendezések telepítését több dokumentum szabályozza. Először is, a SNiP 42-01-2002. Ami a kazánházak és a magánházakban lévő kemencék szellőzését illeti, ezeket a követelményeket a SNiP 11-35-76 tartalmazza.

Tipp: Van egy másik hasznos dokumentum, a Gas supply, amely az SNiP 2.04.08-87 alapján készült. Jelenleg már nem hivatalosan érvényes, de sok hasznos információt tartalmaz, emellett a meglévő szabványok kidolgozása alapján.

Fénypontok és elrendezési követelmények

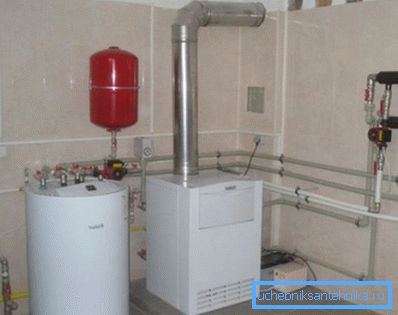

Mielőtt megvásárolná a kazánt és más gázelosztó berendezéseket, meg kell határozni a telepítés helyét. Talán a legfontosabb itt a jó légcsere megszervezése.

követelmények

A gázelosztó berendezéssel ellátott helyiségekben, ahol nincs állandó szakmai felügyelet, a normáknak megfelelően a szellőzés telepítéséhez a következő szabályokat kell alkalmazni.

• A lakóépületekben található szigetelt kazánok esetében a teljes levegőcserét 1 órára legalább 3 alkalommal kell elvégezni.. Ezenkívül a legfontosabb, hogy ezeket az adatokat a kazán kemencéjében levő levegő áramlása nélkül kell figyelembe venni.
• A követelményeknek megfelelően a kazánházban a mennyezetmagasság 6 méter lehet. De a magánlakások építésében gyakorlatilag irreális, ezért a mennyezetcsökkenés minden egyes méterére 25% -kal kell növelni a légcserét a teremben.
• Általános szabály, hogy ilyen kis mennyiségű légcsere-ciklust egy kis helyiségben nagyon nehéz természetes módon biztosítani, ezért a legtöbb esetben be kell építeni egy mesterséges beáramlást.

Fontos: ezek az ajánlások mind a gáz-, mind a szilárd tüzelőanyag-rendszerek esetében érvényesek. A telepítésben csak kis különbség van.

A rendszerparaméterek kiszámítása

A kompetensen végzett számítások kulcsfontosságúak a berendezés hosszú és biztonságos üzemeltetéséhez. A professzionális projektek meglehetősen összetettek, magukban foglalják az összes paraméter számítását. De a magánlakások építéséhez gyakran feleslegesnek tűnik, mindössze néhány olyan képletre kerül, amellyel az alapadatokat a saját kezével kiszámíthatja.

Annak érdekében, hogy megtudja, milyen átmérőjű a természetes levegőcsere biztosítása, meg kell adnia a következő adatokat.

1. Először is, maga a szoba térfogata, amelyet köbméterben mérnek.
2. Figyelembe kell venni azt a sebességet is, amellyel a levegő a csőben mozogni fog, a természetes szellőzésnél ez a paraméter 1 m / s.
3. És az utolsó komponens ugyanaz a növekedés a levegőcserélési ciklusok számában, attól függően, hogy mennyire alacsonyabb a mennyezetmagasság a 6 méteres referenciahoz képest.

Ezután az egyértelműség érdekében vegyük figyelembe a csővezeték számítását egy adott példán.

• Tegyük fel, hogy a szoba szélessége 4, 3 m hosszú és a mennyezet magassága 2,7 m. Szorozzuk meg az adatokat és szerezzük be a 32,4 m-es hangerőt.
• Ami a levegő árfolyam-tényezőt illeti, a következőképpen számoljuk ki: (6m - 2,7m) x 0,25 (százalékos csökkenés) + 3 (ciklusok száma 6m-en) = 3,8.
• Most kiszámíthatjuk, hogy mennyi levegő juthat ki ebből a szobából természetes szellőzéssel 1 óra alatt: 32,4 m? x 3,8 = 123m?
• Ezekkel az adatokkal kiszámítjuk a természetes levegőcseréhez vezető csatorna részét. Ehhez oszd meg 123m? -T, 3600-ra (a másodpercek száma 1 óra alatt). Megállapítottam, hogy a gázkazánnal ellátott helyiség szellőztetését 0,034 m-es csatorna segítségével kell végrehajtani.

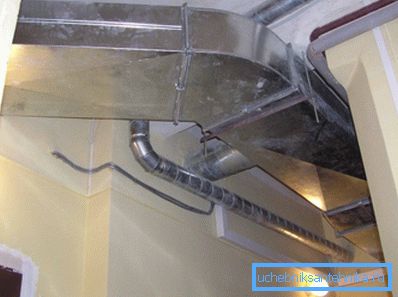

Mint látható, az utasítás meglehetősen egyszerű. Gyakran előfordul, hogy a gázkazánok szellőzőcsövek kerülnek, mivel az ár jelentősen alacsonyabb. Szakemberek javasolják a PVC csatornákat. A fenti példánál ez 204 mm keresztmetszet.

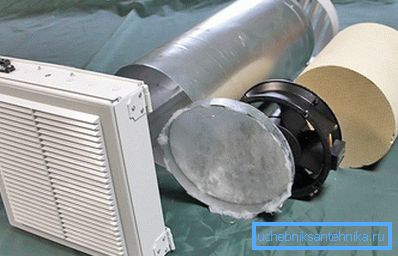

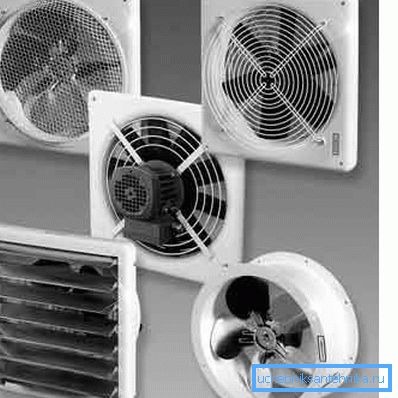

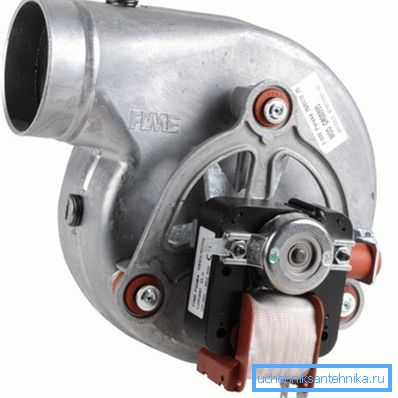

Gyakran kényelmetlen és nem kivitelezhető a nagyméretű szellőzőcsatornák felszerelése. Ilyen esetekben 100-150 mm keresztmetszetű szabványcsatornákat szerelnek fel és kényszernyomást helyeznek el rájuk. A legegyszerűbb módja az ugyanolyan teljesítményű szívó- és elszívóventilátorok felszerelése. A kiválasztott készülék teljesítményétől függően.

Fontos: a számítás egy csatorna esetében történt, de a helyiségben 2, a beáramlás és a kipufogó. Mindkét csatorna azonos átmérőjűnek, ebben az esetben 204 mm-nek kell lennie.

Telepítési ajánlások

A tulajdonos feladata a kényszerített vagy természetes szellőzés eldöntése, felszerelésének jellemzői és egy adott helyiség paraméterei alapján. Megmutattuk, hogyan végezhetjük el a legegyszerűbb számításokat, akkor a rendszer telepítéséhez is eljuthatunk. Vannak korlátozások és szabályok is.

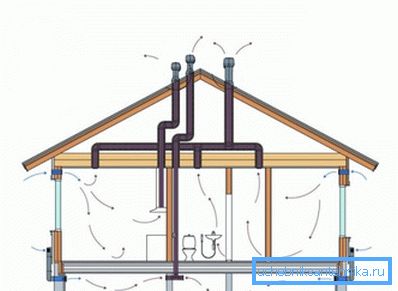

Mint tudják, a légcsatornákat vízszintesen vagy függőlegesen lehet elhelyezni. A vízszintes telepítés esetében csak a kényszerített befecskendezésű rendszerek esetén érvényes. Ráadásul egyenesnek kell lennie, anélkül, hogy megfordult volna. A vonal hossza függ a berendezés paramétereitől és teljesítményétől.

A függőleges csövek mind mesterséges, mind pedig természetes szellőzésre alkalmazhatók. Egyenes függőleges csatorna minimális hossza legalább 3 m. Ellenkező esetben természetes terhelések lehetnek.

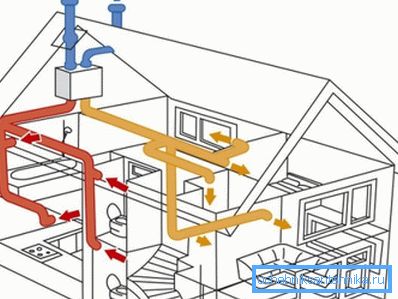

A szakértők javasolják egy kombinált rendszer telepítését, a kényszer szellőztetés meghibásodása esetén csökkentheti a berendezés terhelését. Ennek eredményeképpen a rendszer képes lesz a természetes levegőcserére.

Függetlenül attól, hogy melyik rendszert kívánja, a helyiségből eltávolított levegő mennyisége egyenlő a beáramlással. Ne hagyatkozzon csak a tápellátó ventilátorra, hanem mesterséges befecskendezést is be kell helyeznie a motorháztetőre.

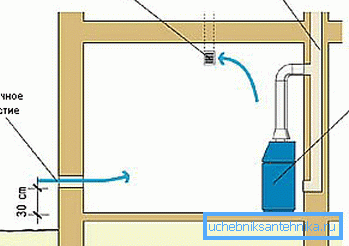

A beáramlás és a kipufogó helyét a kazán helyétől függően határozzák meg. A beáramlás azonban mindig közvetlenül a kazán közelében vagy az egység mögött történik.

A burkolatot a helyiség felső részébe kell helyezni, lehetőleg lehetőleg a mennyezethez vagy közvetlenül a mennyezethez. Ugyanakkor a bemeneti és a kipufogócsatornák közötti távolságnak a lehető legtovább legyen. Ideális esetben, átlósan ellentétes.

A nagy négyzet és több emeletes házakba beépített nagy teljesítményű egységek számára szellőzőnyílásaikat külön kell felszerelni. Rendszerint kényszerített kiömlés, az épület külső falára van szerelve és a tető gerincének felett helyezkedik el.

A cikkben található videóban láthatja a telepítés részleteit.

következtetés

Bár a szellőzőrendszer telepítése magánházban nem különösebben nehéz, és kézzel is elvégezhető, a számítást komolyan kell venni. Ha nem vagy magabiztos a képességeidben, bízz belőle a szakembereknek.
