A helyiségek szellőzése: hogyan kell megválasztani a

Egy modern lakó- vagy kereskedelmi épület üzemeltetése vízvezeték, szennyvíz, villanyáram és más mérnöki hálózatok nélkül lehetetlen. A szellőztetés is nagyon fontos, mivel friss levegő jut be a helyiségbe, és a szennyezett levegőt eltávolítják. Az alábbi utasítások tájékoztatnak Önt a szellőztetéshez használt berendezések jellemzőiről és kapacitásának kiszámításáról az épületek funkcionális céljától függően.

Különböző helyiségek szellőztetésének jellemzői

Minden szoba, mind az egyéni házban, mind a termelési komplexumban, speciális feladatok elvégzésére készült. Ettől függően a helyiség szellőztetésének kiszámítása készül, és megvásárolja a szükséges teljesítményt.

Ipari üzletek

Az ipari helyiségek szellőztetését úgy tervezték, hogy eltávolítsák a káros szennyeződéseket a környező levegőben, és minimalizálják azokat az egyéb tényezőket, amelyek hátrányosan befolyásolják az emberi egészséget.

Ezek a következők:

• magas hőmérséklet;
• fokozott páratartalom;
• toxikus anyagok;
• nagy mennyiségű por;
• magas füsttartalma és UDA (ultrafini aeroszolok).

Figyelj! A kényelmes munkakörülmények mellett a szellőzést úgy tervezték, hogy a beltéri levegő megfeleljen az egészségügyi és néha más szabályoknak: tűz, technológiai stb. Néha, megfelelő szellőzés nélkül, nem végezhető el folyamat (például acélgyártásban vagy elektronikai szerelésben).

A levegőellátó és kipufogórendszer tervezésének és telepítésének megkezdése előtt szükséges:

• kiszámítja a helyiség szellőzését, figyelembe véve annak területét, a technológiai műveleteket, a dolgozók számát és egyéb paramétereket;
• olyan berendezések beszerelését biztosítja, amelyek levegőszívást eredményeznek (ebből vagy más gyártási folyamatokból származó porszívás);
• szükség esetén egy légszűrő rendszert kell felszerelni a káros gáz-halmazállapotú szennyeződésekből.

Célszerű olyan típusú helyiségek szellőztetését választani, amelyek nemcsak megfelelnek a követelményeknek, hanem gazdaságilag életképesek is.

Az ipari szellőztető egységek két fő típusból állnak:

1. Általános csere - kizárólag a friss levegő ellátására használják az üzletekben. Nem alkalmazandó abban az esetben, ha szükséges a káros szennyeződések szűrése, mivel a tervezési jellemzőknek köszönhetően átterjedhetnek a helyiségben.

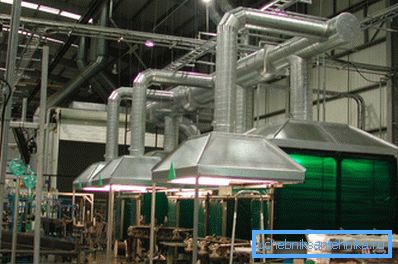

2. Helyi - gyakoribb és hatékonyabb rendszerek. A helyi ipari szellőztetés lényege abban rejlik, hogy minden egyes munkahelyen egyéni szívócsövet helyeznek el, amely szennyezett levegőt szállít egy közös szűrőberendezésbe.

Raktár komplexumok

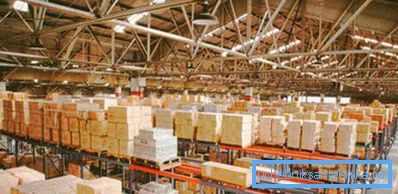

Az olyan helyiségek, ahol a késztermékeket vagy árucikkeket tárolják, nagyszámú felszereltséggel különböztetik meg. A legmodernebb logisztikai központok rendelkeznek high-tech mechanizmusokkal, amelyek elősegítik a vagyon mozgását. Ez megnehezíti az ilyen épületek hatékony szellőztetésének megszervezését.

Az SNiP raktárainak szellőztetése nagyméretű berendezésekkel és szerszámgépekkel ellátott termelési műhelyekbe szerelt levegőellátó és elszívó berendezések használatát biztosítja.

Tipp A léghálózat fő csomópontjainak teljesítmény- és beépítési pontjainak kiszámításakor el kell érni a légáramlás legegyenletesebb eloszlását.

A raktári helyiségek szellőztetési eljárását leíró modern építési előírások a mérnöki hálózat telepítésekor az alábbi feladatokat oldják meg:

• hogy a környezeti levegő hőmérséklete ne csökkenjen függőlegesen, különben a különböző polcokon található áruk megsérülhetnek tárolási körülményeik megsértése miatt;
• hogy a raktár bármely pontján megfeleljen a higiéniai, tűzvédelmi és egyéb követelményeknek, valamint biztosítja a tárolási feltételek betartását.

A legtöbb esetben a raktárépületek elkészülnek:

1. Mechanikus szellőztető rendszer. Friss levegőt hoz az utcáról a raktárba.
2. Természetes szellőztetés. Segítségével a tető alatt speciálisan felszerelt csatornákon levő levegőt kivonják a helyiségből.

irodák

Ha kis méretű irodát szellőztethet a saját kezével, egyszerűen egy ablak megnyitásával, akkor egy nagy helyiség, ahol 10 vagy több ember dolgozik a nap folyamán, sokkal nehezebb friss és hűvös levegőt biztosítani. Ezért az irodahelyiségek szellőztetése az építészek és mérnökök számára a kereskedelmi épületek építésének elsődleges feladata.

A legtöbb esetben a levegő ellátása és eltávolítása úgy van kialakítva, hogy ez a paraméter minimálisan összhangban legyen a jelenlegi szabályozási dokumentumokkal. Lehetséges egy ilyen szobában maradni, de a kényelem nem kérdéses.

Ezért irodai helyiség szellőztető rendszerének kiszámításánál ajánlatos figyelembe venni az alábbiakat is:

• a használt szellőztető rendszereknek a lehető legegyszerűbbnek kell lenniük, nehogy a helyiség hatékony területét elfoglalják;
• a befúvó levegő rendszernek nemcsak a levegő tömegét kell biztosítania, hanem a szűrést, a fűtést (hűtést), a páratartalom stabilizálását és a ponteloszlást;

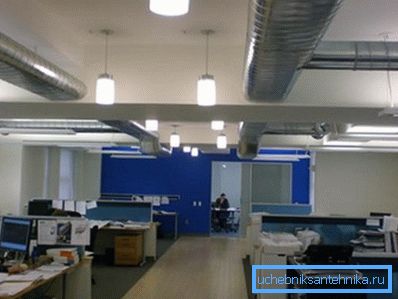

• Jobb, ha külön szellőztetési rendszert alkalmaznak: a levegőt rugalmas vagy merev légcsatornákkal szállítják az irodába, és a technikai helyiségekbe vagy a tetőbe szerelt távadókban dolgoznak.

Figyelj! A szellőzőberendezés telepítésénél ügyelni kell az olyan jellemzőkre, mint a következő műveletek ára. Ellenkező esetben a közüzemi számlák túl magasak lehetnek.

Állattenyésztési lehetőségek

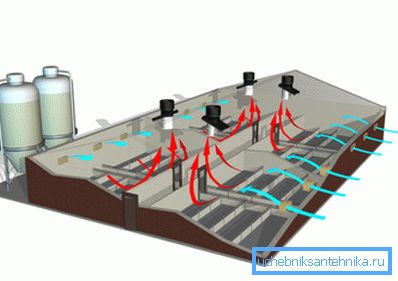

Az állattartó épületek szellőztetését úgy tervezték, hogy megszabaduljon a káros gázok, vízgőz és mikroorganizmusok épületekben lévő levegőjétől, amelyek az állatállomány tevékenységének eredménye. Ezenkívül a friss levegőnek köszönhetően kényelmesebb körülmények állnak rendelkezésre az állatok számára.

A berendezés teljesítményének és a légcsatornák méretének kiszámítása a következő paraméterek figyelembevételével történik:

• az épület falainak hővezető képessége;
• az állatok által a helyiségben kibocsátott hő és nedvesség mennyisége;
• állattenyésztési hulladék gyűjtési rendszerek;
• a tartalom tartalma.

A bejövő friss levegő mennyiségének olyannak kell lennie, hogy a káros anyagok koncentrációja ne lépje túl a megengedett értéket.

Ha a szellőztető rendszer hatékonysága alacsony, akkor az állatok friss levegő hiányában szenvednek, amikor magasak - a helyiségben egy vázlat van, ami állatbetegségekhez vezethet.

Teljesítmény számítás

Légáramlás

A helyiség természetes szellőzésének kiszámítása, valamint a kényszerkínálat és a kipufogórendszer megkezdése a levegő teljesítményének meghatározásával kezdődik. Ez a paraméter azt jelzi, hogy hány köbmétert lehet a rendszer egy órán belül szivattyúzni.

Figyelj! Szabványok vannak a szobák szellőztetésére, amelyeknek meg kell felelniük a szellőzőrendszernek. Ha nem tartják be, akkor nem lesz lehetséges az épített épület elbírálása.

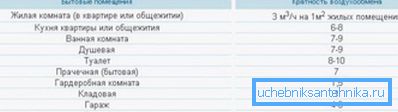

Először is meg kell határozni az úgynevezett légiforgalmi árfolyamot, vagyis azt, hogy hányszor kell a légtérben a levegő teljes megváltozása. Az érvényes értékek számos paramétertől függenek és az SNiP-ben vannak megadva. Általános szabályként a légcserét óránként 2-3 alkalommal kell végrehajtani.

A teljesítmény meghatározásához kétféle légcserét kell kiszámítani: a helyiség sokféleségének és számának megfelelően, majd a nagyobb paramétereket használja.

A levegőcsere számítása a sokféleségnek megfelelően a következő képlet szerint történik:

L = n * S * H, ahol:

• n a levegőcserés aránya (az irodákban 2,5, átlagos lakóhely esetén 1);
• S a szoba területe;
• H - magasság a padlóról a mennyezetre.

A helyiségben tartózkodók számának megfelelő légcsere a következő képlet szerint történik:

L = N * Lnorm, ahol:

• N - az emberek száma
• Lnorm - a munkavállalók vagy lakosok esetében a légáramlás mértéke.

Ez a paraméter megegyezik:

• nyugalmi személy számára - 20 köbméter óránként;
• irodai dolgozók számára - 40 cu. méter / óra;
• egy fizikai munkát végző munkavállaló számára - 60 cu. méter / óra.

Miután elérte a kívánt teljesítményt, meg kell vásárolnia egy ventilátort vagy egy ellátó rendszert, amely biztosítja a kívánt mennyiségű szivattyúzást. Fontos tudni, hogy a teljesítmény közvetlenül függ a légcsatorna hálózatának úgynevezett ellenállásától (a keresztmetszet és a légcsatorna hossza). Az összes szükséges információt rendszerint a berendezéshez mellékelt dokumentáció tartalmazza.

A helyiség szellőzés kiszámítására nincs példa, de a legáltalánosabb teljesítményértékek hasznosak lehetnek Ön számára:

• apartmanok egy városi házban szük- séges szellőzést igényelnek 100-700 cu között. méter levegő óránként;
• Az egyéni nyaralóházak 1000-3000 köbméteres kapacitású létesítményekkel hatékonyan szellőztethetők. méter / óra;
• az irodákat 20 ezer köbméteres szivattyúval rendelkező mérnöki hálózatokkal kell felszerelni. méter levegő.

A fűtési rendszer teljesítménye

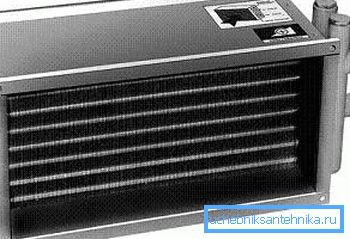

A helyiség levegőjének hőmérséklete túl alacsony lehet (különösen hideg levegő esetén), ami csökkenti a fűtőberendezés hatékonyságát. Ezért melegítők vagy hővisszanyerők gyakran felmelegítésére használják.

A jelenlegi SNiP szerint a bejövő levegő hőmérséklete nem lehet + 18 Celsius fok alatt. A fűtőelem teljesítménye úgy van kiszámítva, hogy fel tudja melegíteni a levegőáramot, függetlenül attól, hogy mennyire hideg.

Például, ha a hőmérő télen -22 Celsius fokos alá csökken, akkor a fűtőtestnek 40 fokos hőmérsékletet kell emelnie.

Tipp Bizonyos esetekben kisebb fűtőteljesítményű fűtőberendezést lehet felszerelni, mivel a fagyok legtöbb esetben rövidek.

A számítások során figyelembe kell venni a fűtőegység egyfázisú (220V) és háromfázisú (380V) elektromos hálózathoz való csatlakoztatásának lehetőségét. Az utóbbi lehetőség előnyös, mivel ebben az esetben kisebb áramerősséget használnak. Ezen túlmenően, ha a fűtőberendezés teljesítménye meghaladja az 5 kW-ot, az egyfázisú hálózathoz való csatlakozás tilos.

A teljesítményhez szükséges áramerősséget az alábbiak szerint kell kiszámítani:

I = P / U, ahol:

• P - fűtőteljesítmény.
• U - feszültség (220 V vagy 660 V - háromfázisú hálózat esetén).

Ne felejtse el, hogy ha az otthoni vagy irodai eszközökön elérhető elektromos bekötés nem teszi lehetővé az ilyen eszközök csatlakoztatását, gyengébb modelleket telepíthet.

Fontos tudni, hogy mennyi a kiválasztott fűtőelem modellje növelheti a mellékelt levegő hőmérsékletét. Ezt az értéket a következő képlet adja meg:

?T = 2,98 * P / L, ahol:

• P - fűtőteljesítmény.
• L - levegőszellőztetés.

A legtöbb esetben egy lakásban szellőztetés tervezésénél 1-5 kW teljesítmény elegendő, az irodáknak termelékenyebb fajtákat kell telepíteniük.

Tipp Pénzt takarítson meg a közüzemi számlákon, használhat olyan fűtési rendszereket, amelyek a fűtési hálózat részét képezik. Az úgynevezett vízmelegítőről beszélünk. Köszönet illeti megszabadulni a további elfogyasztott villamos energia megfizetésének szükségességétől.

Egyéb paraméterek

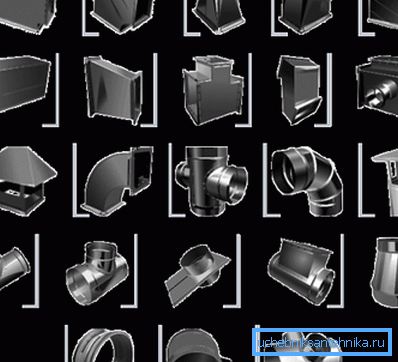

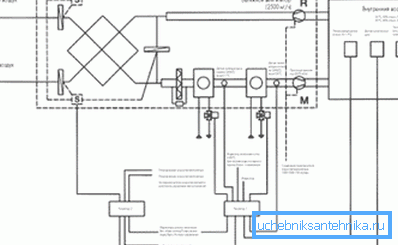

A fent felsorolt ​​értékek kiszámítása után megkezdheti a szellőztetési terv kidolgozását. Megmutatja az összes használt légcsatornát, alakú alkatrészeket, valamint a légáramlás elosztóit.

Figyelembe kell vennie:

• a ventilátor működtetése során keletkező nyomás;
• légsebesség;
• a szellőztető rendszer által létrehozott zajszintet.

Ezek a paraméterek a berendezéshez mellékelt dokumentációban találhatók.

következtetés

A szellőztető rendszer teljesítményének kiszámítása összetett folyamat, amely bizonyos elméleti ismereteket és készségeket igényel. A fenti információk felhasználásával azonban, ha nem teheti meg önmagát, akkor biztosan ellenőrizze a számítások helyességét. A műszaki hálózatok tervezésével kapcsolatos további információkért tanulmányozza a cikkből származó videót.
