A konyhahelyiség szellőztető szelepe: hogyan ne tévesszen a

A lakóépületek egy része speciális szellőztetési módot igényel. Például kívánatos egy ventilátor felszerelése a fürdőszobába, a WC-ben.

Ne használjon különleges felszerelést és a konyhában. Tiszta levegőt biztosít a helyiségben, és nemcsak a lakókat, hanem az ablakokat, falakat és bútorokat is védi az égési termékek és zsírok hatásaitól.

A kipufogórendszerek osztályozása

A konyhák kipufogó berendezéseit a telepítési módszer és a működési elv alapján osztályozzák.

A telepítés módja szerint ezek az eszközök készülnek.

1. Mennyezetek és felfüggesztett analógok. A falra vagy mennyezetre szerelik őket a tűzhely felett.
2. Beépített fixture. Szekrénybe vagy speciális fiókba szerelve. Kívül, csak az alsó és a kezelőpanel marad.
3. Asztalok. Az utasítás azt mondja, hogy leggyakrabban a vendéglátóipari létesítményekben használják.

A működtetés elve szerint az összes kaput a következő analógokra osztják.

1. Szűrőközeg. Tisztítják a levegőt, amikor átmennek a szűrőn. A leggyakoribbak a szén-analógok. Tisztaságukért folyamatosan és szükség szerint változni kell.

Figyelj! Ez a motorháztető a szellőzéshez csatlakoztatva van. A legalkalmasabb olyan kis konyhák számára, ahol az élelmiszer nem készül, de csak fűtött.

1. övvisszahúzókkal eszközök. Csövük közvetlenül a szellőző tengelybe (csatorna) veszi a szennyezett levegőt, amely eredetileg a házban volt, vagy speciálisan a kipufogócső használatára lett felszerelve. Az intenzíven használt konyhákhoz ezek az eszközök a legjobbak.

Hogyan válasszuk ki a légcsatornát és a kipufogót

A motorháztető kiválasztásakor vegye figyelembe az alábbiakat.

Milyen tényezőket kell figyelembe venni

1. A kipufogó teljesítménynek meg kell felelnie a helyiségnek.
2. Méretei megfelelnek a konyhai felszereléseknek.
3. A kipufogó szellőzővezetéknek elegendő keresztmetszettel kell rendelkeznie. Ügyek és anyaga.
4. Az eszköz kialakításának összhangban kell lennie a helyiség belsejével.

A minimális kipufogógáz-kapacitást úgy számítjuk ki, hogy a konyha mennyisége megszorozva 10-tel. Ezért ha egy helyiségnek 4-3 m-es méretei vannak és a mennyezet magassága 2,8 m, akkor a konyha térfogata 33,6 m.

Ezért a készülék teljesítménye 336 m legyen? egy órakor A szakértők azt mondják, hogy kívánatos, hogy egy kis teljesítményű (kis) teljesítményű motorháztetőt vásároljanak.

Figyelj! A készülék méreteinek arányosnak kell lenniük a gázlemez felületével. Ha a kapucni kisebb, akkor a sütési folyamat során keletkező égéstermékek és szagok bizonyos százaléka a lakásba kerül. Vagyis a szellőztetés hatástalan lesz.

Csövek a rendszerhez

A kipufogó szellőzőcső a következő anyagokból készülhet.

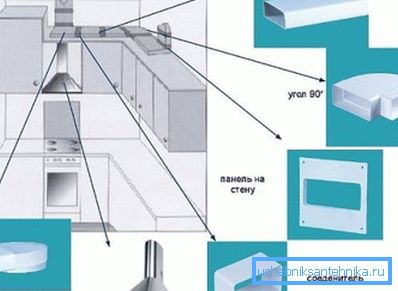

1. Műanyag. Nem rozsdásodik, könnyű, csak be van szerelve, kémiailag ellenálló, nem fél a hőmérsékletváltozástól.
2. Téglalap alakú acéllemezből készült csövek és dobozok. Áruk alacsony, de az anyag hajlamos a korrózióra, fokozott zajszintre, nem ellenáll a mechanikai károsodásoknak.

1. Hullámozott alumínium csövek. Fő előnye a kiváló szigetelés, azaz akkor nincs hang, ha erős levegő áramlik a csatornán. Az ilyen csövek alakja könnyen megváltoztatható, a kipufogónyílás paraméterei és a hálózati konfiguráció alapján.

Az egyetlen mínusz az, hogy a kapucnis hullámos szellőző doboz nem néz ki esztétikusnak. Azonban a csatorna mindig elfedhető a szemben.

Eszköz telepítése

Mielőtt a fedelet a szellőzéshez csatlakoztatja, elő kell készítenie a rendszer elemeit és eszközeit.

Mi lesz szükség

A berendezésekről és az anyagokról a következőkre lesz szüksége.

1. Maga a burkolat, a megfelelő tulajdonságok és kialakítás szerint választva.
2. Állványok a rögzítéshez.
3. Cső és szerelvény készlet a csatorna elrendezéséhez.
4. Csatornák a csatorna rögzítéséhez.
5. Szellőztető rács a kipufogóhoz, a tengely lezárása és egyszerűbbé teszi a párnázást a légcsatornájával.
6. A csővezetékbe beépített visszacsapó szelep és a piszkos levegő és szagok visszafordulása.

Az elkészítendő eszköztár.

1. Perforátor lyukak fúrásához a szerelési szerkezethez.
2. Csavarhúzó a kapucnis szerelvényhez.
3. Mérőszalag és ceruza mérésre.
4. Éles kést.
5. Homorítófűrész vagy fémfűrész.
6. Építési szint.

Elektromos biztonsági berendezés

A konyhaszekrény egy fokozott elektromos veszélyforrás. A szobában mindig vannak vízgőzök. Az étel elkészítéséhez használt olaj és zsírok elektromos készülékekre kerülnek.

Ez mind áramütést okozhat.

1. A fentiek alapján a kapucni és a saját kezű szellőztetés összekötését a földeléssel kell kísérni.
2. Az utóbbi években épült lakóépületekben a vezetékezés már földelési fázisban van. Ezért csak a konnektorba kell helyezni egy érintkezőt.
3. A régi épületekben a földelést saját magukra kell építeni.

Itt van mit tenni:

1. A leszállóhelyen lévő elektromos panelben keresse meg a "semleges" - beágyazott csövet vagy egy speciális gumiabroncsot egy rögzítőcsappal.
2. Csatlakoztassa a tápkábelt óvatosan a terminálhoz. A keresztmetszete minimum 2,5 mm lehet.
3. Ezután húzza meg a kábelt a vezérlő anyával.
4. Húzza át a huzalt az épületen keresztül a konyhába a konnektor telepítésének helyére. Az esztétika nem szenvedett, használhatja a lábazatot kábelcsatornákkal, műanyag falak hamis társaival vagy felhúzza a vezetéket.
5. Csatlakoztassa a burkolatot a kábelhez. Ezt a gépen kell elvégezni (teljesítmény: 6,3 A)

Figyelj! Ha ön nem barátja a villamos energiával, hívja a mestereket. A pajzs feszültsége 220 V, életveszélyes.

Beépített szerelvények beépítése

A beágyazott burkolat összeszerelési fázisai alább vannak.

1. Először ülepedve a szekrényben. Már megvásárolhatja vagy készen áll. A szekrénynek csak oldalsó és felső falai kellenek. Az építési méreteknek összhangban kell lenniük a kipufogó berendezés méretével.
2. A szekrény tetején fűrészszalaggal vagy vágólap segítségével vágja át a szellőzőcső lyukát, és rögzítse az adapter gyűrűjét.

1. A megjelölt helyen rögzítse a szekrényt a zárójelek segítségével. Húzza el a kályha és a motorháztető közötti szakaszt az eszköz útlevelében. Rendszerint 65 cm, ha a tűzhely gáz. Amikor a tűzhely elektromos, az indikátor eltérhet.
2. Csatlakoztassa a burkolatot a szekrényhez. Az interfész pontoknak magas színvonalúnak és megbízhatónak kell lenniük. Így elkerülhető a rezgés és a túlzott zaj a készülék működtetésekor.
3. A beszerelés előtt ellenőrizze a készülék elektromos berendezéseinek működését: csatorna csendes ventilátorok a kipufogóhoz, világításhoz stb.
4. A készülék közelében lévő nedvességtől védett területre telepítse a készüléket. Már beszéltünk a kötelező földelésről. A munka végén mindössze annyit kell tennie, hogy csatlakoztassa a motorháztető elektromos kábelt.
5. A fedelet a légcsatorna segítségével a szellőző tengelyhez csatlakoztatják. Az egyik végződője a készülékkel, a másik pedig a ház szellőztetésének fő csatornájában jelenik meg. A csatlakozás a rács és a bilincsek segítségével történik.

A csuklós analóg telepítése

A csuklós eszköz beszerelése sokkal egyszerűbb, mivel nem igényel speciális szekrényt.

1. A falon a kívánt szinten megjelölt pontok a készülék felszereléséhez.
2. E terület közelében helyezzen el egy különálló, földelt villamos kivezetést.
3. Szerelje fel a fedelet a felszerelt konzolokra.
4. Csatlakoztassa a légcsatornát a kimenetéhez.
5. A csatorna második oldalát az általános házi szellőzés lyukába kell vinni egy grillezéssel és egy bilincs segítségével.

Figyelj! Mielőtt összekapcsolná a fedelet a szellőztetéshez, meg kell jegyezni, hogy a vezeték minden egyes fordulata és könyöke 10 százalékkal (átlagosan) csökkenti a keringtető készülék teljesítményét. Más szóval - ha van ilyen lehetőség, akkor a szellőzőcsatornát egyenesen kell elvégezni.

következtetés

Ha megfelelően választja ki és helyesen telepíti a kipufogó készüléket a konyhába, akkor garantálja, hogy megállítja a vízgőz, a káros égéstermékek és a kellemetlen szagok felhalmozódását ebben a teremben.

Ebben a cikkben a videó folytatja a témát.
