A szellőzés elemei és értékeik a rendszerben
Mint önök is tudják, minden rendszer olyan összetevőkből áll, amelyek biztosítják a helyiségek optimális körülményeinek zökkenőmentes üzemeltetését és karbantartását. Különböző anyagokból készült termékek lehetnek, és ha korábban fémalkatrészeket használtak, akkor a szellőzés műanyag elemeit egyre inkább használják, kis súlyú és meglehetősen megfizethető költségeket különböztetnek meg.

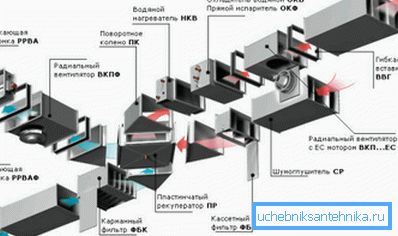

Fő elemek típusa
Annak ellenére, hogy a különböző elemek száma nagyon nagy, létezik egy olyan lista, amelyet szinte mindig használnak, tekintse meg a szinte minden rendszerben jelen lévő fő csomópontokat.
| Ventilátorok és szellőzőrendszerek | Ezzel a készülékkel a levegőt a rendszeren keresztül mozgathatja, vagy közvetlen beáramlást vagy kiáramlást végezhet a helyiségből. Ha a levegő mennyisége nagy, akkor a nagy termelékenységgel rendelkező, teljes berendezést használják, amely hosszú időn át képes szellőztetni. |
| Légcsatornák | Ezeken az elemeken keresztül a levegő a helyes irányban mozog. Ezeknek az egyszerű komponenseknek köszönhetően a rendszer működése lehetetlen, ezért kívánatos a jó minőségű termékek kiválasztása, az ára némileg magasabb, de mind a funkcionalitás, mind a megjelenés sokkal jobb. |
| Légmelegítők | Olyan kommunikációban használható, amely megváltoztathatja a mellékelt levegő hőmérsékletét. Ezenkívül a leggyakrabban használt fűtőtestek, mivel a fűtési költségek csökkentése az optimális páratartalom és a levegő összetételének fenntartásával történik. |
| Szűrőelemek | Légszűrők nélkül nehéz elképzelni a legegyszerűbb rendszereket is. Köszönjük, hogy az utcai por nem érkezik az épületekbe, néha fordított folyamat van, amikor a termelési helyiségből származó levegőt megtisztítják a káros komponensektől, hogy megakadályozzák a légkörbe jutást |
| Szabályozó és reteszelő elemek | Úgy tervezték, hogy megváltoztassa a levegőellátás intenzitását, valamint újraelosztását és keverését a hőmérséklet-indikátorok szabályozásakor. Az ilyen típusú csomópontok sok fajtája van, amelyeket minden egyes projekthez külön-külön választanak ki. |
| Légelosztók | Ez a termékcsoport tartalmazza azokat az elemeket, amelyeken keresztül a levegő belép a helyiségbe, vagy eltávolításra kerül. Rácsok, panelek, szerelvények formájában készülnek, amelyekhez kiegészítőként vannak felszerelve ventilátorok, réselt elemek stb. |
| Hőszigetelő elemek | A légcsatorna szigetelésére használják a hőveszteség vagy a hideg megelőzése, valamint a felszínen a kondenzáció megelőzése érdekében |
A rendszercsomópontok és azok jellemzői
Megvizsgáltuk az elemek típusát, most részletesebben és részletesen foglalkozunk az egyes elemekkel. Ez az információ segít kiválasztani egy adott rendszerhez tartozó legjobb lehetőségeket.
Ventilátorok és szellőztető egységek
Ez az egyik alapvető elem, mivel ennek köszönhetően a rendszer belsejében lévő levegő mozog, és a levegő mozgásához szükséges nyomásesés keletkezik.
A tervezés szerint minden ilyen típusú eszköz három fő csoportra osztható:

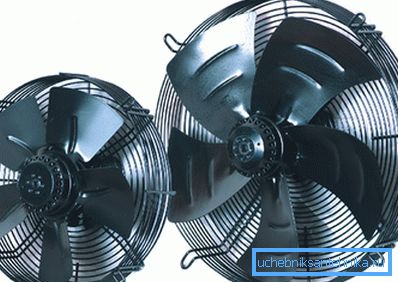

- Az axiális vagy axiális eszközök egyszerűek a tervezés és a kompakt méretben, így ez a lehetőség a fejlesztők körében legnépszerűbb.. A szerelési utasítások egyszerűek, így azt mondhatjuk, hogy az axiális ventilátor ideális kis rendszerek számára.

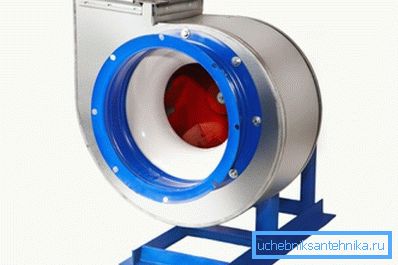

- A centrifugális vagy, ahogyan ezeket is nevezik, a radiális ventilátorok egy csigaház alakú ház, amelyben a lapátok egy irányban vannak ellátva. Leggyakrabban fém tokban, és a szívó levegő keverékre van tervezve.
- Diametrikus ventilátorokat használnak a légkondicionáló rendszerekben, és a légfüggönyök is igen széles körben használatosak. 120 cm hosszúságú kerekekké alakulnak ki, amelyek merőlegesek a légcsatornák levegőjének irányára, ezért segítségével egyszerűen megváltoztatható az áramlás iránya, a megkülönböztető jellemzők nagy teljesítmény és nagyon alacsony zajszint a működés során.
A ventilátorokat külön-külön, különálló részként vagy egységként vásárolhatja, vagyis az elemeket egyetlen csomópontba szerelik össze, amelyet egy adott helyen telepítenek, az elrendezés típusától függően, a következő opciók különböztethetők meg:
- A szellőzővezetékekben található berendezések.
- Belső rendszerek a szellőzőkamrákban.

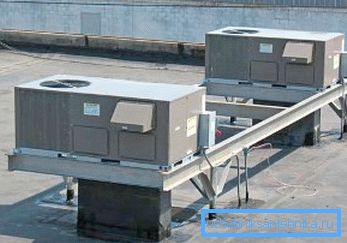

- Tetőre szerelt rendszerek.

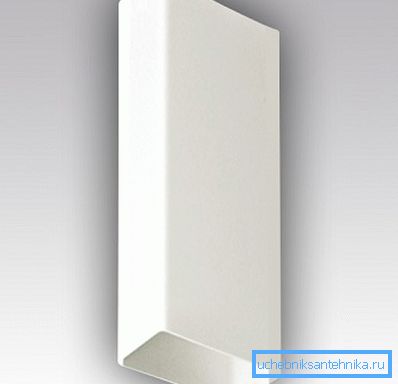

Légcsatornák
A szellőzőcsövek minden elemét csoportokba lehet osztani egy adott tulajdonság szerint, például a gyártás anyaga szerint a következő lehetőségek közül választhat:
- Fémtermékek (leggyakrabban horganyzott vagy rozsdamentes acélból).
- A fémszerkezetek műanyag részegységek, amelyeket fémréteggel vagy fémkerettel erősítenek meg.
- A műanyag termékek eltérnek az anyagtól, amelyből készültek, mivel a különféle típusú műanyagok eltérő tulajdonságokkal rendelkeznek.
Figyelj! Ha magad csinálod a munkát, akkor karambolos csatlakozással kell kiválasztani a termékeket, mivel ez a legegyszerűbb és legmagasabb minőségi lehetőség.
Légmelegítők
Olyan rendszereknél használatos, ahol a légáramlás hőmérsékletének szabályozására van szükség, számos főbb fajtára van szükség:
- A vízkészülékek működés közben 90-95 fokos fűtést igényelnek. Hőcserélőként a következő komponenseket használják: csőszerű és lemezes radiátorok, spirálcsövek és más változatok.
- A gőzrendszerek a vízgőz hőjét használják, amely a hőcserélőn keresztül jut a levegőbe, amely leggyakrabban rézből, alumíniumból vagy más, magas hővezetési tulajdonságú ötvözetből készül.

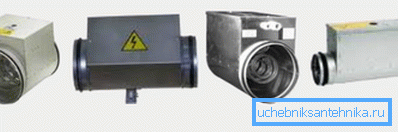

- Elektromos légmelegítők áramot használnak, a fő munkagép olyan spirál, amely magas hőmérsékleten hevít.

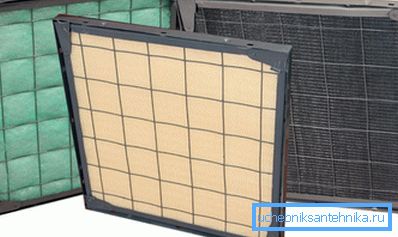

szűrők
Ez a termékcsoport a beszívott vagy elszívott levegő tisztítására szolgál. Egy vagy másik lehetőség kiválasztásakor a szennyeződés mértékét és a szükséges tisztasági minőséget kell vezérelnie.
Az általánosan elfogadott szabványok szerint minden szűrő 3 fő csoportra osztható:
- Durva tisztítás.
- Finom tisztítás.
- Extra finom tisztítás.
Ne feledd! A megfelelő légtisztításhoz szükséges, hogy a szűrőelemet egy speciális keretbe szorosan rögzítsék, míg a helyhez való hozzáférésnek szabadnak kell lennie cseréjének érdekében.
Záró és vezérlő egységek
Számos ilyen típusú eszköz létezik, fontolja meg a főbb lehetőségeket:
- A szelepek kivitelezésének módjától függően szigeteletlen és szigetelt (szigetelt) változatok vannak.
- A munka jellegétől függően vannak reteszelő (kétpozíciós) és szabályozó elemek.
- Az elvégzett funkciók jellegétől függően meg lehet különböztetni az elválasztó, keverő és záró eszközöket.
- Vannak továbbá visszacsapó és hagyományos szelepek, amelyek szabályozzák a membránokat és még sok más összetettebb és csúcstechnológiás megoldást.
Légelosztók
Ezeken a csomópontokon keresztül a levegő belép, vagy eltávolításra kerül a helyiségből, sok konfiguráció van, de a legnépszerűbbek a következők:
- Különleges mennyezet.
- Réselt szerkezet.
- Különböző méretű és alakú rácsok.
- Nyomásnövelő fúvókák.
- Különböző fúvókákkal ellátott eszközök, amelyek az elvégzett funkcióktól függően kicserélhetők.
következtetés
Valójában, hogy minőségi és termelékeny szellőzést készítsen, nem kell professzionális, de jobb, ha a rendszertervezést szakemberekkel koordinálja, hogy elkerülje a hibákat és a hibás számlálást.
A jelen cikkben szereplő videó segít abban, hogy még jobban megértse a téma egyes jellemzőit.
