A szellőzés kiszámítása: csaknem bonyolult
Mi a szellőztetés aerodinamikai számítása? Általában milyen paramétereket számítanak ki? Milyen összetett formulák használata? Ebben a cikkben megpróbáljuk a lehető legegyszerűbb válaszokat adni a feltett kérdésekre, amennyire lehetséges, példákkal kísérve.
Mi számít

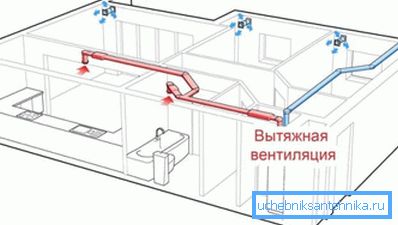

Egy tipikus városi lakás vagy egy kis ház esetében a tipikus megoldás a kipufogott szellőztetés, természetes légbeáramlással a nyomásmentes ablakok, ajtók vagy szellőzőrácsok révén az épületburkolaton.
Ez a rendszer számos előnnyel jár az alternatívákhoz képest:
- A beszereléshez szükséges összes anyag ára általában 2-5 ezer rubel alatt tart. Lényegében csak néhány méteres szellőzőcsövet kell vásárolni bilincsekkel, elosztókkal és rácsokkal, csőventilátorral és esernyő-deflektorral, hogy megvédje a csővezeték kifolyását a csapadéktól.
- Az ilyen rendszer felépítése nem egyszerű példa, mint a kényszer levegő és a kipufogó. Már azért, mert egy csatornát kell elhelyezni, nem kettőt.
- Végül minden természetes keringésű rendszerből ez kedvezően hasonlítható össze a légáram állandóságával. A természetes impulzussal rendelkező áramkör teljesítményét befolyásolja az utcai hőmérsékleti delta, a szél iránya és ereje. Itt az áramlási sebesség mindig az Ön által telepített csatorna ventilátorok teljesítményével megegyező minimális hiba.
Megjegyzés: ha kívánja, senki nem hajlandó rugalmasan beállítani a forradalmakat, csökkentve vagy növelve a légcsere mértékét. Az utasítás nevetségesen egyszerű: elég, ha a tápegység áramkörét dimmerrel nyitja meg.

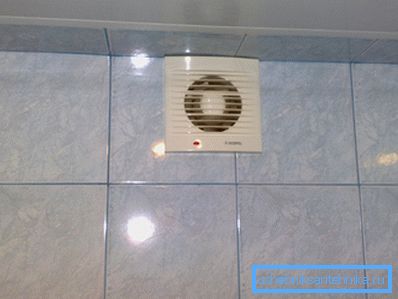

Nyilvánvaló, hogy egy kis helyiség kényszermegszellőztetésére csak két paramétert kell kiszámítani:
- Légáramlás. Szerintem egy vagy több rajongót választott.
- Ezenkívül szükséges a szellőzőcsatorna szelvényének kiszámítása.. Felbecsülése indokolatlan költségeket és a szoba megjelenésének romlását jelentené; egy alacsony szakasz vagy korlátozza az áramlást a szellőztető csatornán, vagy túlzottan zajos a levegő áramlása.
A nagy belső térfogatú helyiségekben nagyszámú látogató, vagy bizonyos szellőzési követelmények a nagyszámú légszennyezés miatt a szellőztetés kényszerséges vagy kényszerített levegő.
Ugyanakkor a beszívócsatorna nem egyszerűen friss levegőt szállít az utcáról: a helyiség térfogatában elosztja a csőrendszeren és elosztóhálón keresztül, ami bizonyos túlnyomással jár. A csatorna ellenállásának leküzdésére is szükség van.
Nem csak: a jelenlegi SNiP szerint a közbenső helyiségek befújt levegőjének hőmérséklete nem lehet alacsonyabb, mint + 15 ° C. A nyári melegben a túlhevült utca levegőjének beáramlása természetesen nem is növeli a kényelmet. Ezért a légkezelő egységek széles körű használata fűtőtestekkel és légcsatornákkal.
Ebben az esetben a szellőzőrendszerek kiszámítása a fentiek mellett két további pontot is tartalmaz:
- A ventilátor által létrehozott túlnyomás.
- Fűtő vagy légkondicionáló hőteljesítménye.
Szóval induljunk el.
Légáramlás
Általános szabályként a levegőcsere szükségességét két módon kell kiszámítani, a nagyobb értékek későbbi kiválasztásával.
A számítás lehetséges:
- A helyiség köbös kapacitása szerint, figyelembe véve annak funkcionalitását és a különböző légszennyező források jelenlétét.
- A legtöbb emberben.
A térfogat térfogat szerinti számítása
Ebben az esetben az L = NV formátum egyszerű képletét alkalmazzuk, ahol L a szellőzési teljesítmény, V a tér térfogata, N pedig a levegőáramlás. Az L értékhez fix értékek adhatók különböző használati helyekhez vagy berendezésekhez.
Adunk néhány értéket a légcsere gyakoriságának és a háztartási készülékek levegőszükségletének.
Szoba, készülék | Levegőáramlás vagy légáramlás |
Nappali | 1 |
Nyilvános tér kis kereszttel (iroda) | 1.5 |
Nagy forgalmú közterület (pénzközpont, klinika) | 4 |
tusoló | 75 m3 / óra egy kabinban |
WC-tál | 50 m3 / óra |
vizelde | 25 m3 / óra |
Gáztűzhely | 100 m3 / óra |
Elektromos tűzhely | 60 m3 / óra |
Hogyan használjuk ezeket az értékeket?
Íme egy példa egy 150 m2-es iroda három méteres mennyezettel rendelkező szellőztető rendszerének kiszámítására, WC-vel, három toalettel.
- A szoba teljes térfogata 150 * 3 = 450 m3.
- A levegőáramlás frekvenciája 1,5-szeres, és figyelembe véve a latrin berendezését, a becsült levegőáram 450 * 1,5 + 50 * 3 = 825 m3 / óra.
Számítás az emberek számával
Az alapértékek a következők:
- 60 m3 / óra egy ébredő ember számára, aki erőteljes tevékenységet folytat;
- 40 m3 / óra nyugalmi állapotban lévő ébrenlétre;
- 30 m3 / óra az alvó számára.
Tegyük fel, hogy egyszerre 15 ember van az irodában. Mivel nem valószínű, hogy nehéz fizikai munkát végeznek, a számításoknál 40 m3 / óra légáramlást lehet alkalmazni személyenként. 40x15 = 600.
Mivel az első módszerrel kapott 825 köbméter óránként meghaladja a 600-at, ez az első érték, amelyet a további számítások alapjául használnak.
Különleges eset
Különleges cikk a sürgősségi szellőzés kiszámítása. Ennek feladata a káros anyagok megengedett koncentrációjának feleslegének semlegesítése a kibocsátásuk alatt. A légi árfolyam jellemző értékei - 5-10.
Azonban: a sokféleség pontos értékét csak a vállalkozás technológusai adhatják meg, figyelembe véve a lehetséges emisszió tartalmát és a releváns anyagok megengedett koncentrációját.
Csőszakasz
Hogyan kell kezelnie a saját kezűleg a szellőzőcsatornák kiszámítását egy adott légáramláson keresztül?
A képlet S formája 2,778L / V.
Ben:
- S a négyzetcentiméteres csatorna keresztmetszete.
- L - a levegő mennyisége óránként.
- V - áramlási sebesség méterben másodpercenként.
- A 2,778 az a megfelelő tényező, amely lehetővé teszi az eredményt négyzetcentiméterben további rekalkulációk nélkül.
Az áramlási sebesség és a keresztmetszet viszonya inverz. A sebesség növelésével egy kisebb szellőzőcsatorna is elérhető. Azonban 4 m / s-nál nagyobb sebességnél zajos a zaj, ezért a gyakorlatban a lakható helyiségekben az V paraméter 34 m / s tartományban van.
Mit fog kinézni a szellőzőcsatornák kiszámításánál a 150 méteres irodánkban?
- Már kiszámított levegőfogyasztás: 825 m3 / óra.
- A légáramlás sebessége megegyezik a maximális 4 m / s értékkel.
- A csatorna legkisebb megengedett szakasza tehát 2,778 * 825/4 = 572,9625 cm2.
Mivel a gyártók nem jeleznek keresztmetszetet, hanem négyszögletes csövek és falméretek átmérőjét, meg kell ismernünk a kör alakú területeket és a téglalapot.
Emlékezzünk:
- A kör területe megegyezik a pi szám és a sugár négyzetének termékével.
- A négyszög területe megegyezik az oldala termékeivel.
Egy egyszerű számítás azt mutatja, hogy esetünkben a kör alakú csővezeték legkisebb átmérője 27 cm (figyelembe véve a szellőzőcsövek tényleges méreteit - 280 mm). A négyszögletes csatorna mérete lehet például 600x100 mm.
a nyomás

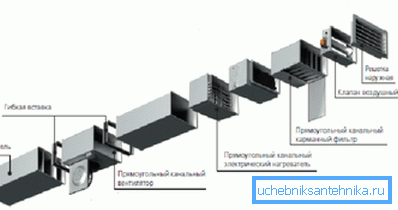

A szellőztető rendszer pontos aerodinamikai kiszámítása a légkezelő egység által előidézett nyomás szempontjából rendkívül bonyolult.
Figyelembe kell vennie a tényezők rendkívül széles körét:
- A szellőzőcsatornák hossza és átmérője.
- Faluk anyaga és érdessége.
- A fordulatszám és szög.
- Átmeneti átmenetek.
- Ellenállásszűrők, fűtőberendezések és hőcserélők.
Van még jó hír: még a tervezett teljesítménynek is jelentősen megnövekedett felületi teljesítménye csak kis villamosenergia-túlfeszültséggel fenyeget.
Ezért a számítást általában egyszerűsített módszerrel végzik:
- 75-100 Pa elegendő egy 50-150 m2 területű helyiség szellőzéséhez.
- 100-150 Pa - 150-350 m2.
Hőteljesítmény
A fűtőtesthez és bármilyen hűtőtípushoz a P = 0.336 * Dt * L képlet alapján kell kiszámítani.
Ben:
- P a hőenergia kívánt teljesítménye wattban.
- 0,336 W * h / m3 - a levegő hőteljesítménye.
- Dt az utca és a befúvott levegő mennyisége közötti maximális hőmérsékleti delta.
Visszahívás: a lakóhelyiség minimális befújt levegő hőmérséklete + 15 ° C, az optimum +18.
- L - a levegő mennyisége óránként.
Tehát, a minimális kültéri hőmérséklet -38 ° C, a befújt levegő hőmérséklete + 18 ° C és a fogyasztás 825 m3 / óra, a kiszámított teljesítmény a fűtőberendezés lesz 0,336 * (38 + 18) * 825 = 15523,2 watt.
következtetés
Reméljük, hogy a fenti technikák és képletek hasznosak lesznek az olvasó számára. A jelen cikkben szereplő videó további információt nyújt arra vonatkozóan, hogyan lehet kiszámolni a szellőzést különböző esetekben.
Sok szerencsét!
