A szellőzés tervezése: a berendezés kiválasztása és a

A ház vagy apartman kényelmes mikroklíma nagymértékben függ a friss beáramlás rendszerének megfelelő működésétől és a szennyezett levegő eltávolításától. Munkájának hatékonysága pedig közvetlenül összefügg a helyiség szellőzésének és légkondicionálásának minőségével.

A probléma részletes lefedettsége az alábbi anyagokra vonatkozik.

Szellőztető rendszerek fajtái

A szellőzés és a légkondicionálás magas költségeinek köszönhetően sok kézműves megtagadja a speciális építészeti irodák és mérnöki szakemberek szolgáltatásait, a szükséges dokumentációt saját kezűleg készítve.

Ez a folyamat elég fáradságos és bizonyos elméleti ismeretek jelenlétét igényli.

Ezenkívül vegye figyelembe a következő tényezőket:

• alapterület;
• funkcionális céljuk;
• földrajzi elhelyezkedés és éghajlati jellemzők;
• a létesítmény működési módja.

Ezenkívül a magánházban lévő légellátó rendszerekben elő kell írni a szűrőberendezések, valamint a szellőztető tengelyek beépítését, amelyek lehetnek az épületszerkezet részei.

Ha a szellőzés tervezéséről beszélünk:

• ipari épületek (műhelyek, műhelyek);
• vendéglátóhelyek (étterem, étkezde);
• kereskedelmi helyiségek (raktárak, bevásárlóközpontok) -

- itt a hatékonyság mellett számos további követelményt is figyelembe kell vennie - tűz, egészségügyi, technológiai stb. Ebben az esetben erősen ajánlott szakember felvétele.

Az SNiP 2.04.05-91 szerint számos rendszertípus létezik tiszta levegőjű helyiségek biztosítására:

• természetes légierővel;
• a légáramlás mozgásának kényszerített megszervezésével;
• kombinált rendszerek.

Figyelj! A tervezés során - a műszaki paraméterek mellett - figyelembe kell venni a gazdasági összetevőt, vagyis a ventilációs rendszer üzemeltetésének költségeit. Ha a természetes szellőzés nem okoz költséget, akkor a mechanikus rendszer részét képező ventilátorok, fűtőberendezések és rekuperátorok fogyasztják a villamos energiát, ami növeli a közüzemi számlákat.

Természetes szellőztetés

Ez a módszer tiszta levegőjű helyiségek biztosítására már idők óta használatos és ma is népszerű. Ebben az esetben a légmozgás a házon kívül (a lakás) és a helyiségen belüli hőmérséklet és nyomáskülönbség miatt szerveződik.

Az emberi hulladékok által szennyezett levegőt a kilépési csatornákon keresztül kihúzzák, és áthaladnak az ablakokon, a levegőnyílásokon, a réseken és a falakon lévő pórusokon.

Az ilyen szellőzés hatékonyságát befolyásolja:

• szélirány;
• környezeti hőmérséklet;
• légköri nyomás.

Azonban, ha korábban a kémény játszott szerepet a kipufogó és elegendő mennyiségű levegő áthaladt a rések között a rönkök, akkor a modern építési technológiák biztosítják majdnem teljes szűkület a belső. Ezért további légelszívó és kipufogócsatornákat kell tervezni és telepíteni. Csak akkor fog hatékonyan működni a természetes szellőzés.

Előnyök és hátrányok

Mielőtt egy közeli pillantást vetne a szellőzés tervezésére egy természetes vázlaton, folytassuk újra az előnyeiket és hátrányait.

Az ellátási csatornák kialakításának jellemzői

A szellőzés tervezése és kiszámítása a beömlő rendszerrel kezdődik. Annak érdekében, hogy a levegő leghatékonyabb legyen, a bejövő levegő mozgását másodpercenként 0,2 méter sebességgel kell biztosítani. Ehhez különleges beömlőszelepeket használnak.

Figyelj! Sok újonc mester elhanyagolja a berendezés telepítését, arra hivatkozva, hogy szerepét sikeresen teljesítik az ablakok és a szellőzőnyílások. Ez a megközelítés alapvetően hibás. Először is, a hőveszteség annyira megnövekszik, másrészt a hangszigetelés zavart, és harmadszor, az utcáról nagy mennyiségű por kerül a helyiségbe.

A befúvott levegő csatornák tervezésénél ügyelni kell arra, hogy kétféle szelep van:

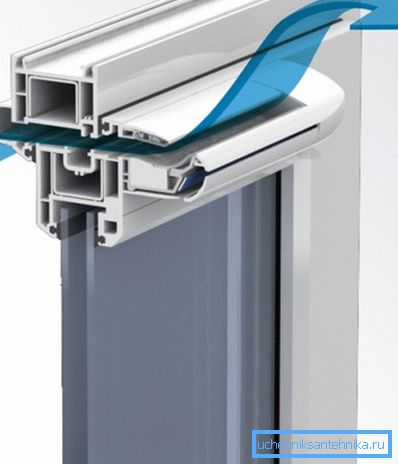

1. ablak. Közvetlenül az ablakkeretbe épülnek (lyuknak kell lennie benne). Megengedik a megfelelő mennyiségű külső levegőt, csökkentve a bejövő áramlás sebességét. Ha a hőmérséklet túl alacsony az ablakon kívül, zárhatóak lehetnek.
2. fal. Falra szerelt ablakpárkány és radiátor között. A kialakítás szűrőt és hangtompító jelenlétét biztosítja. Ezenkívül a bejövő légáramlás is felmelegszik. A légcsatornát automata csappantyúval lehet felszerelni, amely szabályozza a levegőbevitel intenzitását, a külső körülményektől (hőmérséklet és páratartalom) függően.

A kipufogócsatornák elrendezésének hangjai

A bejövő csatornákon kívül a természetes szellőztetés tervezéséhez szükséges utasítások előírják a kipufogócsövek jelenlétét.

Egy projekt saját fejlesztésénél figyelembe kell venni a következőket:

• a kimenő lyukakat az egészségügyi helyiségbe és a konyhába kell helyezni, mivel ez a levegő szennyezett és nedvesek;
• a házban lévő kémény végének a tető fölé kell emelkednie több mint 0,7 méter magasságig, különben a nyomáskülönbség nem lesz elegendő a vontatás megjelenéséhez;
• a kipufogócsatorna felső részét védeni kell egy esernyővel, amely megakadályozza a csapadék és az idegen tárgyak belépését;
• Jobb a rozsdamentes csövek szellőzőcsatornáját készíteni, mint a téglákat, mivel a sima belső felület hozzájárul a jó műanyagok megjelenéséhez, és nem okoz ellenállást a légáramlásnak.

Kombinált szellőzés tervezése

Annak ellenére, hogy a természetes beáramló és eltávolító rendszer költséghatékonyabb, tanácsos az együttes szellőzés projektjét választani.

Ebben az esetben a szabványos áramkört a megfelelő helyeken erősíti meg elektromos berendezéssel, ami növeli a légáramlás sebességét.

A beáramlást ebben az esetben másodlagos vagy ablakszelepekkel is szervezik, és a kipufogócsatorna ventilátorral van felszerelve.

Íme néhány olyan módszer, amellyel kombinált szellőztetés hatékony rendszert alakíthat ki:

1. Egy kis lakásban vagy vidéki házban elegendő a ventillátorok felszerelése az egyes szellőzőcsatornákra. Ezenkívül a szükséges elektromos páraelszívó található a tűzhely felett. A ventilátorokat ugyanazzal az elektromos vonalhoz csatlakoztathatjuk a világítással, és ezzel egyidejűleg bekapcsolhatjuk. Mozgásérzékelőket is telepíthet. Az ilyen megoldás nagy mínusz a természetes levegőcsere hiánya, azaz a fedél csak akkor működik, ha a berendezés be van kapcsolva.
2. A ventilátor a közös légcsatornába van szerelve, ahol a konyhából és a szaniterblokkból vezetett légcsatornákat szállítják. Legtöbbször, ebben az esetben az egész rendszer a padláson van felszerelve, és a szellőzőrácsok - a mennyezeten. Fontos, hogy gondosan kiszámolja a vezetékek keresztmetszetét és a beépített ventilátorok erejét. Minden szükséges paramétert a kísérő dokumentáció tartalmazza a berendezéshez.

Bizonyos esetekben a ventilátorokat a bemeneti csatornákon lehet felszerelni. Ezek eltérnek a kipufogógáztól, mert felmelegíthetik az utcán lévő hideg levegőt. A berendezésnek köszönhetően nagyobb nyomás keletkezik a helyiségekben, ami "kifújja" a szennyezett levegőt a kimenő légcsatornákba.

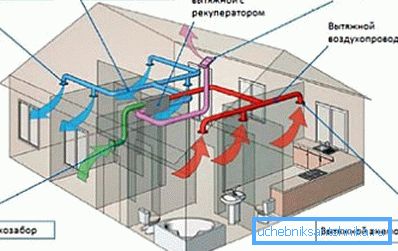

Mechanikus szellőztetés

Ha otthona területe meghaladja a 300 négyzetmétert. méter, tanácsos egy integrált szellőztető rendszer tervezését és telepítését gondolni. A leghatékonyabb azonban csak szakembereknek kell fejleszteni és telepíteni.

Számos funkciót figyelembe kell venni:

• a légcsatornák száma és mérete, a házban történő elosztásuk rendje, a be- és kilépő nyílások elhelyezkedése;

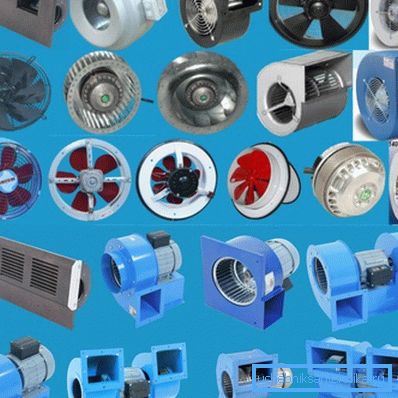

• a használt rajongók ereje;
• a szűrők, rekuperátorok, nedvességstabilizátorok és így tovább.

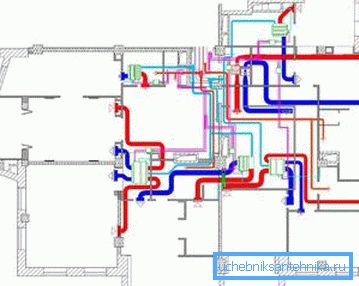

Leggyakrabban az ilyen rendszer kialakítása a lakóépület rajzainak elkészítésével együtt történik.

Az automatikus be- és kiáramló szellőztető rendszer fő előnye a teljesen automatikus működés. Speciális elektronika önállóan szabályozza a légáram sebességét, térfogatát és hőmérsékletét a külső érzékelők által kapott adatok alapján.

Egy másik plusz a rekuperátor jelenléte. Ez a készülék a bejövő levegő áramlását a kimenő levegő rovására melegíti (anélkül, hogy lehetővé tenné a keverést), ami jelentősen csökkentheti a fűtési költségeket a hideg évszakban. Lehetőség van egy kondicionáló egység felszerelésére is, amely kényelmes mikroklímát teremt minden helyiségben, külön split rendszerek nélkül.

Alap szellőzés

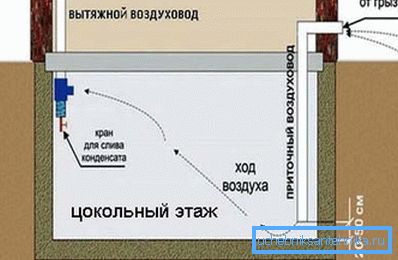

Ha magának tervez egy nyaraló szellőztető rendszert, ne felejtse el az alagsort és az alagsort.

Általános szabály, hogy ezen a szinten sok segédeszköz van:

• műhelyek
• szaunák,
• mosoda
• raktárakat,
• medencék és így tovább.

Mindegyikük hatékony szellőzést igényel, ellenkező esetben a megnövekedett páratartalom a penészgombák és gombák kialakulásához vezet a falakon, ami hátrányosan befolyásolja az alagsorban nemcsak az alagsorban lévő mikroklímát, hanem az egész lakóház egészét is.

következtetés

A fenti információk elolvasása után megismerkedtünk a különféle szellőzőrendszerek tervezésével és telepítésével.

A videó ebben a cikkben is szentelt, hogyan lehet megtanulni, hogyan kell tervezni a szellőzés a saját lakás vagy vidéki ház.
