A szellőzés tervezése a házban: szabályozási követelmények
A cikk témája a szellőzés tervezése magánházban. Nincs elméleti elméleti tanulmány és ajánlás: a javasolt anyag összefoglalja a szerző gyakorlati tapasztalatait a szellőzőrendszer saját otthonában.
előszó
Néhány évvel ezelőtt e sorok szerzője új házba lépett. Az épület gyönyörű kilátást vonzott az ablakokról és kiváló javítást; Az első benyomások természetesen lelkesedtek.
Azonban az első tél (meg kell jegyezni, inkább enyhe: a téli Krím, még -5 is ritka fagy) rámutatott számos problémára.

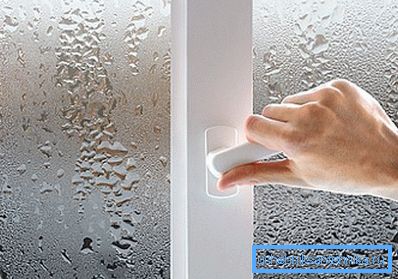

- A fém-műanyag ablakok szemüvegét folyamatosan elmosódották. A páralecsapódás az ablakpárkányon csepegtett és pocsolyózott.
- Egy idő múlva a ház levegője súlyos és döglött. Vannak kellemetlen szagok.
- A sarkok elcsendesedtek; a falak nedvesek voltak az érintésre. Szó szerint egy hónappal később megjelenik egy gomba.
Megjegyzés: a penész nem csak csúnya. A gomba felgyorsítja a tőkeszerkezetek megsemmisítését; Emellett a létfontosságú tevékenységének termékei rendkívül károsak a szennyezett lakó lakosság egészségére nézve.
- A látszólag meglehetősen kényelmes, + 18 ° C-os otthoni hőmérséklet mellett szubjektíve nagyon hideg volt.
Utoljára döntő szerepet játszott. A Távol-Keleten több évtized után a krími fagyás ötlete olyan természetellenesnek tűnt, hogy úgy döntöttek, hogy minden időt és erőfeszítést szentelnek a probléma megoldására. Ez (ok) könnyű megtalálni: a ház teljesen hiányzott a szellőztető rendszer.
Abban az időben a ház szellőztetésének projektje úgy tűnt, hogy a szerző valami rendkívül tiltó és rendkívül speciális tudást igényel: katasztrofális tapasztalat és tudás hiánya volt. További akciókat a nemzeti próbatétel és hiba követett el. Ez a cikk jó ötletek megosztására törekszik.
Szabályozási követelmények
A szellőztetés tervezése és kiszámítása egy magánházban meglehetősen logikus volt, hogy elkezdődhessen a szabályozási dokumentáció kutatásával. A keresés rövid élettartamú volt: az oktatás a hazai SNiP 31-02-2001-es egyházi lakóházakban található.
Először is kiderült, hogy a házban tartott hőmérséklet nem felelt meg a jelenlegi szabványoknak.
A szoba típusa | Minimális hőmérséklet |
Nappali szobák, hálószobák, irodák és egyéb, állandó lakhellyel rendelkező szobák | 20C |
Konyhák, mosdók | 18C |
Fürdők, zuhanyzók | 24C |
A házat fűtött klímaberendezések megváltoztatása növelte az energiafogyasztást, de a kiszámíthatatlanul nem változtatta meg a szomorú képet: még mindig nedves és nagyon hideg volt minden szobában. Igen, a megfelelő hőmérséklet ellenére.
A szellőztetéshez közvetlenül kapcsolódó rész új gondolatmenetet biztosított.
A szoba | Légiforgalmi követelmények |
Mindenkinek állandó lakóhellyel | A teljes levegő megújulása óránként egyszer |
Konyha főzés közben és étkezés közben | Legalább 60 m3 / h |
Fürdő, fürdőszoba | Legalább 25 m3 / óra |
Egyéb, időszakosan tartózkodó szobák | Teljes levegő frissítés öt óránként |
A télen könnyű kiszámítani a fűtött padló térfogatát: 240 köbméter volt. Az egyedi elrendezés, a gázberendezés hiánya és csak két állandó lakos jelenléte következtében a háztartási szellőzés kiszámítását hőtakarékossági okokból igazították: 240 m 3 -es óránkénti légcsere helyett úgy döntöttek, hogy a szellőzőkapacitás felénél fogva megállnak.
Forraljuk a munkát.
végrehajtás
Séma kiválasztása

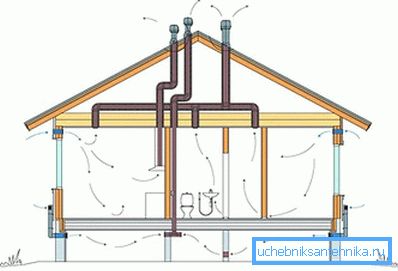

A már említett SNiP 31-02-2001-ben háromféle szellőzési koncepció létezik:

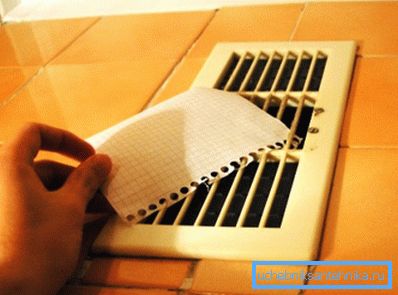

- természetes - amikor a kipufogó levegő a természetes keringés miatt a szellőzővezetékbe kerül. Fűtött, rohan fel, és a levegőbe jut. a beáramlást szellőzőrácsok biztosítják a fal alsó részében, vagy a nem összeszerelt ajtók és ablakok révén történő szívás révén.
- kötelező - a kipufogógáz kiszívásával és a friss levegő ventilátorok kényszerítésével.
- kombinált - amikor csak levegőt kényszerítenek ki. A kínálatot ismét szivárgó ablakok és ajtók szervezik.
Úgy döntöttek, hogy megállnak a harmadik változatban.
Több oka is volt.
- A konyhából, a fürdőszobából és a helyiségekből származó kipufogó szervezéséhez lehetőség nyílt az építő által a csatorna használatára, amelyre a padlólapok támaszkodtak, és a falra. De a beszívó csatornának le kell feküdnie, és meg kell rontania a falakat.
- A természetes szellőztetés kiszámíthatatlan teljesítményt nyújtana: a téli időszakban a Krím-parton jellemző erős szél jellemzi. A kényszerített kipufogást a kipufogóventilátor korlátozza; a szelek enyhén befolyásolják a teljesítményét.
- A kényszerített szellőzőcsatorna kisebb átmérőjű lehet, mint a természetes légáramláshoz vezető vezeték.
- Végül vonzotta a projekthez szükséges alkatrészek alacsony árát. Általában egy hajlékony csővel, több szellőzőrácskal, műanyag nyílással, egy ventilátorral és egy kapcsolóval volt szükség.
felszerelés
Könnyű felszerelni néhány felszerelést saját kezével.
- A keresztléc és a fal közötti csatorna lyukasztással az utcai oldalról nyílt. A lyukba fektetett csővezeték egy deflektorral; a hornyot zsebkendõ és csavargó volt.
- A fal belsejéből műanyag nyílást szereltek be a csatornaba a ventilátor felszerelése, javítása és cseréje érdekében. Ezzel a ventilátort a csőbe helyezték; a kapcsoló kényelmes magasságba kerül.
- A szellőzőrácsokat minden helyiségben a csatorna mentén szerelték fel.
részösszegek
A kényszerszellőztetés első napján a ház levegője megszűnt; a kellemetlen szagok eltűntek. Az állandó hideg érzése 20 fokban, elfelejtve, mint egy rossz álom.
Megjegyzés: a páratartalom növelésével a levegő hőteljesítménye és hővezető képessége gyorsan növekszik. Ezért, a nagy víztestek közelében, a némileg magasabb hőmérséklet némileg tolerálható, mint a -10 ° C, alacsony nedvességtartalmú régiókban.
Belize elpusztította a gombát; Segített abban is, hogy megszabaduljon a penész életének nyomaitól - szokatlan fekete foltoktól.
Az egyetlen probléma volt a hűvös padló: a hideg levegő szivárgása a nyomásmentes előtérben érezte magát.
Befolyás az alagsorból

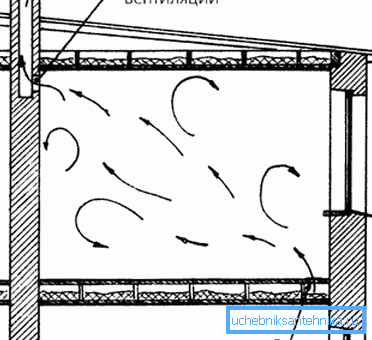

Végül megszabadulni az utolsó szerencsétlenségtől segített a levegőellátásnak az alagsorból. A földszint alatti mélyülés következtében a + 14 ° C körüli hőmérséklet egész évben, fűtés nélkül, egészen az utcára nyitott szellőztető ablak ellenére folytatódott.

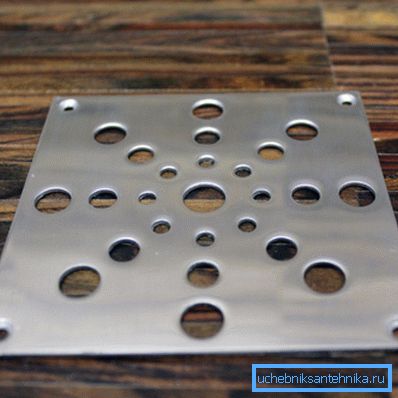

A fűtött levegő befúvására szolgáló lyukakat a lemezekbe fúrtak; tetején szellőzőrácsok borítják.
Az eredmény nem volt dicséret:
- A 75 m2 alapterületű, a kényelmes 20C fenntartásához szükséges átlagos hőteljesítmény csak a külső hőmérséklet függvényében 2-4 kW.
- A fűtés teljesen kikapcsolt állapotában a hőmérséklet nem esik + 12 ° C alá, még akkor is, ha negatív hőmérséklet van az ablakon kívül.
következtetés
A szerző őszintén reméli, hogy tapasztalata hasznos lesz az olvasó számára. További információ arról, hogy miként tervezheti meg a szellőzést otthonában a cikken található videó megtekintésével érhető el.
Sok szerencsét!
