A szellőztetés felszerelése: a szellőzőrendszer felszerelése

Egy magánlakás építésénél a folyóvíz, szennyvíz, villamosenergia és más mérnöki hálózatok mellett meg kell határozni a szellőzőrendszer elrendezését. Nagyon fontos tényező a kényelem és a kényelem biztosítása érdekében. A szellőzés telepítése nem jelent különösebb nehézséget, azonban a munka során fontos megfontolni bizonyos árnyalatokat és sajátosságokat.

Az ebben a cikkben ismertetett útmutatás segít megérteni azokat.

Szellőztető változatok

Mielőtt a szellőzés telepítésére és a gyártás megkezdésére szolgáló alkatrészeket vásárolna, tisztában kell lennie a működésének elvével, és meg kell különböztetnie a működésének természetes és kényszerített rendszereit.

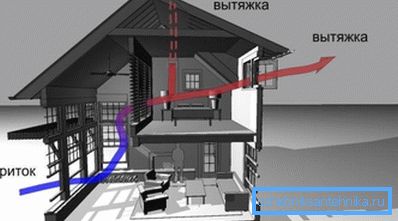

A hatékony légcsere megszervezéséhez a legtöbb esetben elegendő a természetes szellőzés. Ebben az esetben a levegő áramlása és eltávolítása a nyomás és a hőmérséklet közötti különbségnek köszönhető, amely a szellőztetett területen kívül és belül van.

Annak ellenére, hogy a szellőzés telepítésének költségei ezen elv alapján működnek, ez a szellőzőrendszer számos hátránnyal jár:

1. Munkájának hatékonysága nagyban függ az időjárástól. A tolóerő kialakításához a beltéri hőmérsékletnek magasabbnak kell lennie, mint a külső. Ezért a meleg időszakban teljesítménye jelentősen csökken.
2. A levegő kifolyásának megszervezéséhez elegendő nagy keresztmetszetű és hosszúságú közvetlen szellőztető tengely szükséges. Nem minden esetben van lehetőség a gyártásra.

Ezek a hátrányok nincsenek kényszerített szellőzéssel, ahol a légáramlást rajongók segítségével szervezik. Azonban ebben az esetben a szellőzés telepítéséhez szükséges fogyóeszközök kicsit drágábbak lesznek, mivel különféle elektromos berendezések beszerzésére lesz szükség.

Továbbá a működésének ára magasabb lesz (a ventilátormotorok táplálásához szükséges energiafogyasztás növekedni fog).

Figyelj! A kényszerített szellőztető rendszer munkáját zajt kíséri. A tervezés során többek között gondoskodni kell a kiváló hangszigetelésről, különben kényelmetlenséget okoz a ház lakói számára.

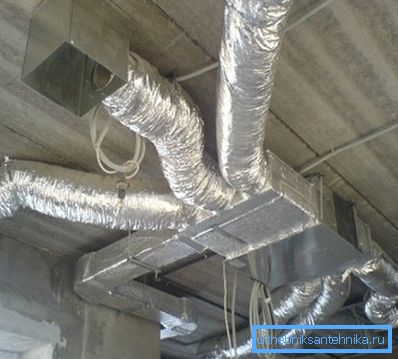

Mérnöki hálózat telepítése

Használt anyagok

A közvetlenül létrehozott mérnöki hálózat minősége a használt csatornáktól függ. Kiválasztásuk a szellőztető rendszer funkcionális céljától, a szellőztetett helyiség területétől és a mozgó levegő paramétereitől függ.

A leggyakoribb légcsatornák kerekek és téglalap alakúak, acélból készültek.

Vastagsága és bevonata a szellőzésen áthaladó levegő kémiai összetételétől és hőmérsékletétől függ:

• ha a környezeti hőmérséklet + 80 ° C alatti és 60% -os páratartalom alatt van, 0,5-1 mm vastagságú horganyzott acélt használnak;
• ha a levegő környezeti paraméterei meghaladják a fenti értéket, 2 mm-es falvastagságú rozsdamentes vagy szénacélból készült csöveket használnak;
• Ha agresszív gázokat tartalmazó levegő szállítására van szükség, a szellőztető rendszerben 1,5-2 mm falvastagságú fémalapú vagy alumínium részeket kell használni.

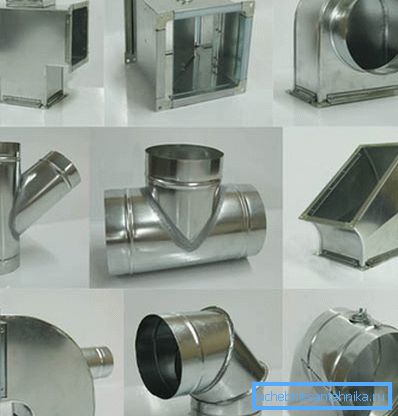

A közvetlen légcsatornákon kívül a modern iparág számos alakos alkatrészet termel, amelyek lehetővé teszik a rések, kontúrok, körök stb. Kialakítását.

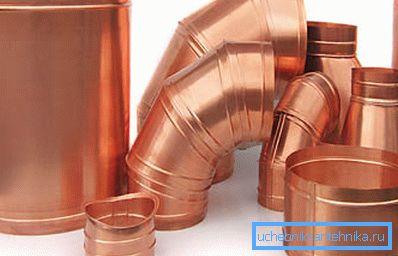

Ha nyitott csatorna bélést terveznek, kiválaszthatja a rézből, textíliából vagy műanyagból készült, vonzó megjelenésű termékeket.

Csatlakozási típusok

A légcsatornáknak a levegőszivárgás elkerülése érdekében szorosan össze kell kötniük egymással.

Ehhez a következő módszerek állnak rendelkezésre:

1. karima. Acélszalagból vagy szögvasból készül. Az acélcsőre rögzített, karimázott.
2. kötszer. Speciális darab, amely a levegőcsatornákon elülső élekkel van ellátva. A legnagyobb feszesség eléréséhez a kötést hermetikus masztixzal tölthetjük meg. Ezt a módszert gyakrabban használják a szellőztető rendszerek tervezése során a vegyipari termelésben.

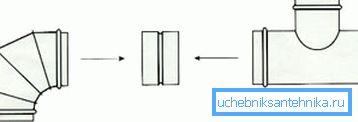

3. Nippelny (muftovy) kapcsolat. A legegyszerűbb az egyedi kialakítás miatt a könnyű telepítés. Ha a mellbimbó nem rendelkezik tömítéssel, a beszereléskor a kötést ragasztószalaggal kell lezárni.

1. harang. Még kényelmesebb és egyszerűbb módja a légcsatornák összekötése egymással. Ebben az esetben az egyik rész vége a másik speciálisan meghosszabbított végébe kerül. Hátránya nem kielégítő szorítás, ami további erőfeszítéseket igényel az ízületek lezárására.

Telepítési jellemzők

A szellőztetés telepítésére vonatkozó utasítások érthetetlenek még egy tapasztalatlan mesternek is.

Íme néhány tipp, amellyel sikeresen elvégezheti az összes munkát a saját kezével, és megbízható és tartós rendszereket szervezhet a házon belüli légcsere szervezésében:

1. Mielőtt elkezdené, el kell döntenie a használt kötőelemek típusát. A kis átmérőjű szellőzőcsövek felszereléséhez egy szerelő szellőző konzol alkalmas. Ha a projekt hatalmas, nagy keresztmetszetű légcsatornákat igényel, akkor egy szellőztetéshez szükséges rögzítő gumiabroncsra van szükség, amely a mennyezethez rögzített szalagból és két szegecsből áll. A zárójelek számát egyenként határozzák meg, a légcsatornák súlya, anyaga és hossza alapján.

1. Továbbá a szellőztető hálózat leképezése nélkül nem tud elindulni. A legjobb, ha felhívjuk a ház alaprajzára. Ne felejtse el, hogy a levegőnek át kell mennie a helyiségből a gazdasági és segédeszközhöz. Ellenkező esetben a WC-vel és a konyhával szennyezett levegő tömegek behatolnak a hálóba és a nappaliba, ami nem növeli a kényelmet.
2. Ne feledkezzünk meg az ellátási csatornákról. A kötelező szellőztetőrendszer felszerelése legalább egy csatornát igényel, amely friss levegőt szívna az utcáról. Lehetőség van továbbá az alsó beömlő szelepek ventilátorokkal vagy anélkül történő felszerelésére is, amelyek kompenzálják az eltávolításukból eredő levegő hiányát.

1. Szellőztető hálózat kialakításakor ne feledje, hogy télen a nedvesség a munka során a belső felületre kondenzálódik. Ezért a csöveket úgy kell elhelyezni, hogy a folyadék ne kerüljön a helyiségbe vagy az elektromos berendezésbe (ventilátorok, fűtőberendezések stb.). Célszerű speciális nedvességkondenzátorokat használni, amelyek segítik a gumiabroncs rögzítését a szellőztetéshez.
2. A kipufogó légcsatornák vízszintes részeit elszívó ventilátorokkal kell felszerelni. Az öntörés nem elegendő ahhoz, hogy szennyezett levegőtömeget hozzon ki.
3. Ha a telepítendő szellőztető rendszer elágazó szerkezetű, sok beömlőnyílással rendelkezik, akkor szükség van a visszacsapó szelepek felszerelésére, hogy megakadályozzák a kipufogógáz levegőbe jutását. Köszönjük, hogy a légmozgás kívánt iránya létrejön.

Figyelj! Szigorúan be kell tartani a szellőzés telepítéséhez szükséges biztonsági óvintézkedéseket. Ellenkező esetben nagy veszély fenyegeti a berendezést és alkatrészeket, valamint komoly károkat okoz a légcsatornák beépítésében részt vevő személyek egészségében.

következtetés

A fenti információk áttekintése után megtudta, hogyan kell a szellőzést és a légkondicionálást felszerelni. További információk a hővisszanyerők, szűrőberendezések, vezérlőelektronikai rendszerek stb. Telepítéséről a cikkben található videóban találhatók.
