A szellőztetés kialakítása: alapvető szabályok és ajánlások

Hatékony szellőztetés szükséges minden épületben, akár egy ipari komplexumban, egy vidéki házban vagy egy magas épületben lévő lakásban. A projekt előzetes elkészítése lehetővé teszi, hogy elkerüljük a telepítési munkák elvégzésének folyamatában bekövetkező esetleges műszaki hibákat, gazdaságosabbá és hatékonyabbá téve őket. Ebben a cikkben figyelembe vesszük a szellőzőrendszerek tervezésének fő elveit.

Általános rendelkezések

Miért van egyáltalán szellőztető épület? Bővebben foglalkozunk ezzel a kérdéssel annak érdekében, hogy teljes mértékben megtapasztaljuk egy teljes körű szellőzőrendszer jelentőségét:

kinevezés

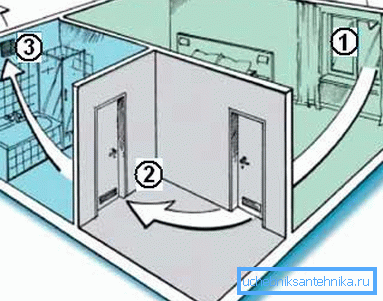

1. A légtömegek cseréje. Ha ez nem történik meg, akkor zárt helyiségben felhalmozódnak:

• szén-dioxid, amely emberi légzés eredménye;
• a fűtőberendezésekből és a tűzhelyből származó szénmonoxid, amely a lakosok egészségét fenyegető legnagyobb veszélyt jelenti; (Lásd még a Gofra termékét a szellőzéshez: funkciók.)

• kellemetlen szagok, amelyek leggyakrabban a WC-ből származnak és kísérik a főzési folyamatot;
• por, kórokozók és a belső termékek lehetséges kivétei.

Az ilyen összetételű levegő kellemetlen és veszélyes is az emberi fogyasztásra, ami számos betegség megjelenéséhez vezethet.

1. Nedvesség megszüntetése. A falak, a padló, a mennyezet és a bútorok időben történő és hatékony szárítása megakadályozza a gombák, a penész és a rothadó folyamatok kialakulását.

Tipp: a szellőzőrendszer elrendezésén túlmenően a penészképződés helyén ajánlott speciális antiszeptikumokat alkalmazni. Ez nagymértékben növeli a probléma hatékonyságát.

típusok

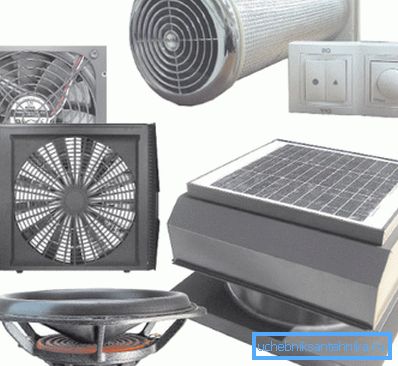

A lakóházban vagy lakásban lévő szellőzés megvalósításának két fő lehetősége van:

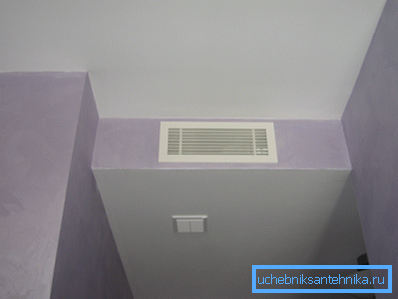

A kis lakások esetében általában elegendő egy természetes rendszer, amelynek fedelei a fürdőszoba WC-ben vannak elhelyezve és természetesen a konyhában. De egy tágas, több emeletes magánházhoz szük- séges a szellőzés bonyolultabb elrendezése, előzetes tervezéssel. (Lásd még a Tető szellőzés: funkciókat.)

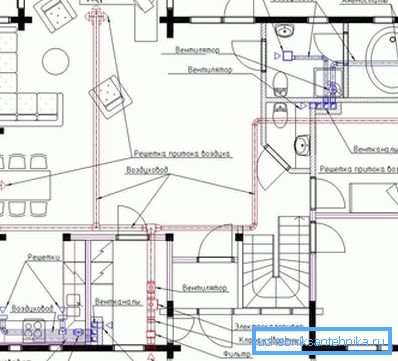

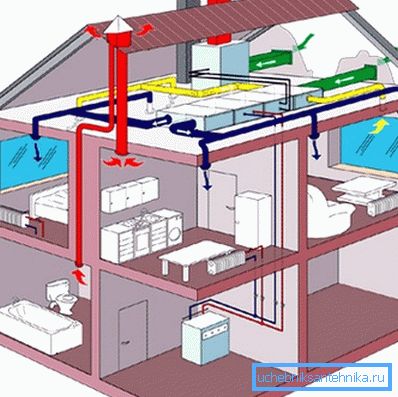

Tervezési projekt

Meg tudod csinálni a dizájnt, vagy hagyd, hogy a szakemberek csinálják. Mindenesetre érdemes megismerkedni egy ilyen feladat alapelveivel.

Tipp: ajánlott a szellőzőrendszer kialakítása, mielőtt a ház építése megkezdődik. Ez lehetővé teszi, hogy nagyobb hatékonyságot érjünk el, és illesszük a szellőzőcsatornákat a szobák kialakításába, amelyek az esztétikailag kellemesebbnek tűnnek, mint egy már felállított épületben.

Műszaki feladat

A kipufogó szellőztetés megtervezése a műszaki előírások előkészítésével kezdődik, melynek figyelembe kell vennie:

• az összes szoba száma;
• az egyes helyiségek területe;
• az egész épület felépítése;
• az egyes helyiségek funkciói;
• minden olyan további tárgy számát és helyét, amelyek jelentősen befolyásolják a légtömeg mozgását: fürdőszobák, klímaberendezések, kályhák, kandallók és más hasonló mérnöki szerkezetek.

Számítások elvégzése

Most nézzük meg, hogyan kell kiszámítani a szellőztetést. Ehhez meg kell találnunk a rendszer elfogadható teljesítményét, amelyet az óránkénti áthaladott köbméter levegőmennyiséggel mérünk, minden egyes helyiségre egyedileg és az épület egészére.

Ez a jelző a következő két paramétertől függ:

1. Egyágyas szoba árfolyama. Ez az érték nem rendelkezik mérettel és meghatározza a légmasszák cseréjének intenzitását a helyiség funkcionális céljától függően. Például a lakóterületek esetében 1, de nem kevesebb, mint 30 m.³/ h személyenként, valamint szennyezett WC-k és konyhák esetén - 1,5, de nem kevesebb, mint 60 m³/ h Így a kipufogó szellőztetés kiszámítása a következő képlet segítségével történik:

L = n? V, ahol

L az előírt teljesítmény index, n a normalizált légcsatorna, V a tér térfogata.

Például, vegye be a nappali terület 6 m 4 m és a mennyezet magassága 2,5 m: 1? 60 = 60 m³/ h

1. Egyszerre maximális számú ember. A szellőztetés kialakítása attól is függ, hogy hány ember gyűlhet össze a szobában, és az ilyen kapcsolat megtalálásának módja a következő:

L = N ° L_N, ahol

L a szükséges teljesítmény index, N az a legnagyobb számú ember, aki egyidejűleg a helyiségben helyezkedik el, L_N - a helyiség funkcionalitásától függően egy személy által normalizált levegőfogyasztás. Az SNiP szerint az utolsó paraméter a következő értékeket veheti fel:

Vagyis, ha egy szellőztetett nappali házat veszel egy házban, ahol 3 ember él, akkor: 3? 30 = 90 m³/ h Mivel ez az érték meghaladja azt, amit az előző példában, a légcsere mértékének felhasználásával vettünk, további számítások alapjául vesszük.

Minden szükséges számítás után általában kiderül, hogy:

1. A többemeletes épületek lakóinak 100-500 m kapacitású szellőzésre van szükség.³/ h

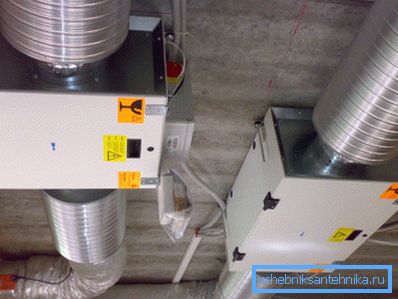

1. Magánházaknak - 1000 és 2500 m között³/ h

1. Ipari épületekhez - 1000 és 15000 m között³/ h Az ipari helyiségek elszívó szellőzésének kiszámítása a legkomplexebb és legteljesebb.

A 1000 m-nél nagyobb területű helyiségek szellőztetésének kialakítása²

Minél bonyolultabb a projekt, annál nagyobb a csomópontok száma, annál magasabb az ára. Ezt figyelembe kell venni a szakértők megrendelésénél.

Önnek is gondoskodnia kell az olyan elemek jelenlétéről, mint:

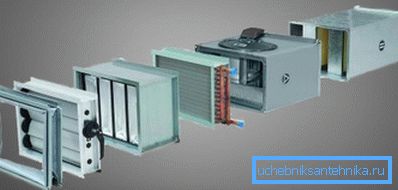

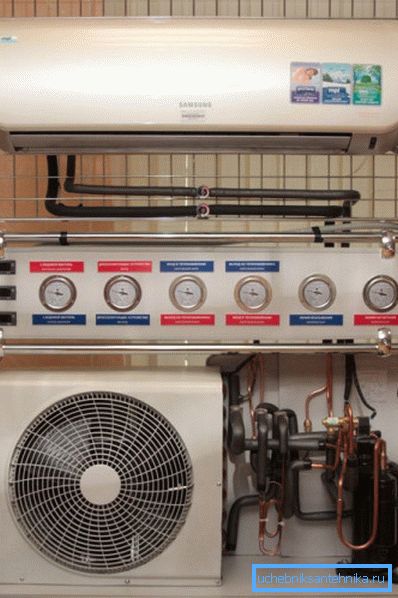

1. Szellőzőkamra. Ez egy speciálisan külön helyiség, amely tartalmazza az összes szükséges felszerelést a hatékony szellőztetés végrehajtásához. A benne lévő hőmérsékletnek egész évben azonos szinten kell lennie.

1. Kiváló minőségű szigetelés. Ha a nap folyamán a szellőztető rendszerből érkező hangok elfogadhatónak tűnhetnek, akkor éjszaka, amikor a csend uralkodik, hatalmas kellemetlenségeket okozhatnak.

1. Ha vízmelegítőt használ fűtőtestként, vízellátást is kell végezni, és gondoskodnia kell a helyiségek vízszigeteléséről.

következtetés

Megvizsgáltuk, hogyan számoljuk ki a kipufogó szellőzést, valamint a kialakítás jellemzőit. Kapacitását az óránként megengedett köbméterek számában mérik, amelyet a helyiség funkcionális célja és a helyiségben tartózkodó személyek maximális száma éri el.

Egyes számítások önállóan elvégezhetők, de a nagy területű épületek esetében jobb, ha a szakemberek segítségét kérik, hiszen a tapasztalatlanság által okozott hibák költségei sokkal drágábbak, mint a munkájuk fizetése.

A jelen cikkben bemutatott videó további mennyiségű anyagot mutat be, amelyek közvetlenül kapcsolódnak a kijelölt témahoz.Az előzetes tervezés segít hatékonyabb szellőzést előállítani.
