A szellőztetés osztályozása és a szellőző berendezések

Ez a cikk arra szolgál, hogy milyen szellőzés van és milyen kritériumok alapján osztályozható. A fajok tényleges besorolásán kívül figyelmet fordítunk bizonyos szellőztető berendezésekre, megismerjük eszközüket és funkcióikat.

Mi az?

A latin ventilatio - levegőztetésből eredő szellőzés szó eredete általában átfogó képet nyújt a folyamat lényegéről. A kifejezés kezdetben csak a szennyezett, elszívott levegőből való eltávolítását jelenti, és a külső levegő általi helyettesítése.

Ezenkívül: a létrehozott terminológia keretében ugyanaz a szó gyakran olyan eszközöket jelöl, amelyek levegőt cserélnek.

A fejlődés azonban nem áll meg: mivel a latin kifejezéseket a modern európai nyelvek kölcsönzik, a szellőzőberendezések megtanultak számos további feladatot ellátni.

• A szellőztetést a befújt levegő táplálása és hűtése kényelmes hőmérsékletre bízza.
• Megtanulva szabályozni a légkör nedvességét a szobában, szárítva a levegőt vagy éppen ellenkezőleg, nedvesítve.

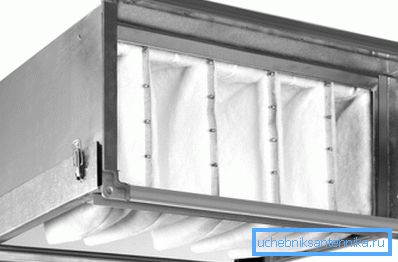

• A szellőztető berendezés feladata a levegő por és más szennyeződések tisztítása.

besorolás

Tehát, milyen jelek minősülnek modern szellőzőrendszereknek?

A légmozgás mozgása

Természetes vagy kényszerített lehet. A természetes keringést elsősorban a meleg és hideg levegő sűrűségének különbsége biztosítja. A meleg levegős masszák felfelé rohannak, és a szellőzőcsatorna fogadórácsába kényszerülnek, ahonnan az utcára kerülnek.

Ezenkívül a keringési arányt befolyásolhatja:

1. A szél által okozott nyomásesés az épület különböző oldalain lévő be- és kipufogócsatornák helyén.
2. A ventrálán a szeles időjárás által létrehozott vákuum egy speciális alakú, az utca burkolatának nyílásával.

A természetes szellőzés fő hátránya a levegő áramlásának instabilitása rajta keresztül, amely túlságosan függ a szobán és az utcán a delta hőmérsékletétől, a szél irányától és erőtől.

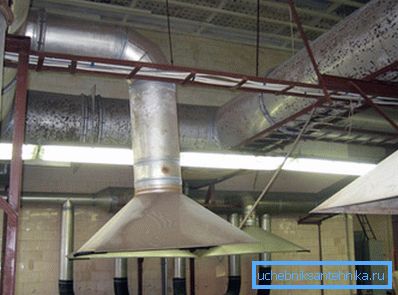

A ventilátorok kényszerítettek vagy mechanikus lélegeztetést biztosítanak. Teljesítménye nagyon stabil és független a külső tényezőktől; ráadásul egyszerűen egyszerűen beállítható a járókerekek sebességének csökkentése. A konzisztencia ára az energiafüggőség: amikor a hatalom megszakad, a rajongók felállnak.

Megjegyzés: a hatékony szűrés, fűtés és légkondicionálás csak kényszerített szellőztető rendszerekben lehetséges. Nagyrészt pontosan azért, mert a megfelelő folyamatok stabil levegőáramot igényelnek a megfelelő berendezésen keresztül.

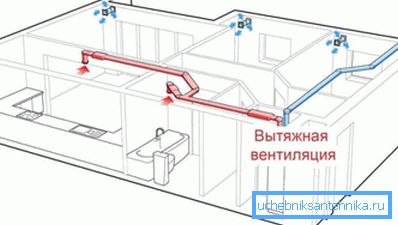

Légáramlás iránya

A lakóházban lévő apartmanok mindannyiunk számára ismertek a kipufogó háztartási szellőztetés, melynek célja a kipufogó levegő eltávolítása (általában a fürdőszobában és a konyhában).

A légáramlás ebben az esetben passzív. A szovjet építésű lakásokban nem egységesített ablakkeretek és ajtókeretek voltak. A modern lakásokban a műanyag ablakok egyre inkább beömlő szeleppel vannak ellátva.

Az ilyen rendszer meglehetősen kellemetlen jellemzője: levegőt fecskendeznek be egy lakásba, amelynek hőmérsékletét és páratartalmát csak az időjárás és a szezon határozza meg. A lakás lakóinak, az anyagok és a bútorok befejezéséhez a hirtelen hőmérséklet- és páratartalom-változások nem olyan hasznosak.

A belépő, vagy néha úgynevezett visszirányú szellőztetés lehetővé teszi, hogy elvégezze a fentiekben említett tevékenységeket - a levegő megszárításához vagy nedvesítéséhez, hőmérsékletének megváltoztatásához, vagy a szennyezés kiszűréséhez.

kinevezés

Milyen funkciók végezhetnek szellőztető rendszereket?

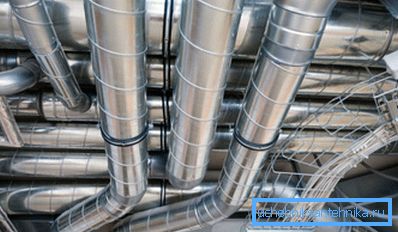

A légcsatornák jelenléte

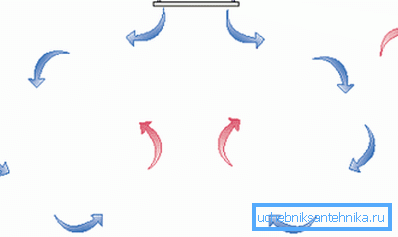

A levegőcsatornák (szellőzőcsatornák) a tiszta vagy elszívott levegő szállításához csatorna szellőzést jelentenek. A csatorna nélküli szellőztető rendszer egy olyan rendszer, amelyben a levegőt szivattyúzzák vagy befecskendezik egy épület falán vagy mennyezetén keresztül - ventilátor vagy természetesen.

felszerelés

Most ismerkedjünk meg a szellőzőrendszerek egyes eszközeivel.

rajongók

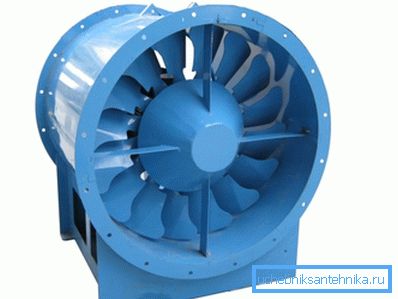

A tengelyirányú ventilátor olyan járókerék, amely a motor tengelyére van szerelve, és amely a saját forgástengelye mentén szállítja a levegőt. Az axiális ventilátor tipikus példái bármely modern asztali számítógép processzorának hűtőrendszere vagy a konyhában lévő szellőzőcsatorna kipufogócsomagja.

Egyébként: ha a kipufogó szellõztetést a saját kezével telepíti, akkor jobb, ha a kipufogó- vagy csõventilátor modelljét egy csúszó csapágy választja, a hengerlés helyett. Az utasítás kevésbé zajos az ilyen típusú csapágyaknál.

Az axiális séma előnye viszonylag nagy hatásfokú. A hátrány viszonylag kis nyomás a kimeneten.

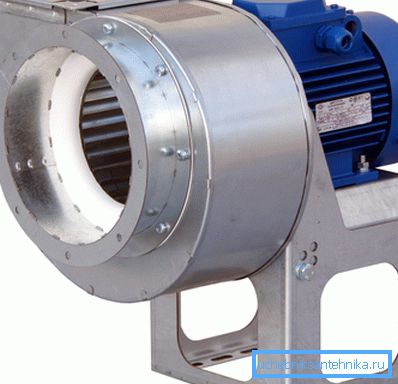

Sugárirányban előreláthatóan ventilátornak nevezik, ami arra kényszeríti a légáramot, hogy mozogjon a járókerék sugara mentén. A járókerék a házban forog; A legtöbb veszteség a készülék burkolatának belső falán fellépő levegő súrlódásnak tudható be. A kerék és a csigaház közötti minimális rés miatt ez a séma sokkal magasabb kimeneti nyomást biztosít, mint az előző.

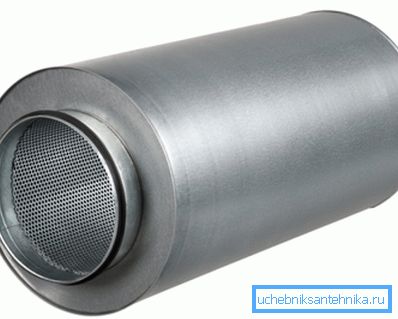

hangtompító

Nyilvánvaló, hogy a kényelmes szellőztetésnek minimális hangot kell biztosítania. Azonban a produktív rajongók valamilyen okból nem akarnak csendben mozogni. A logikai ellentmondást a zajcsillapító anyaggal (üvegszálas, porózus gumi stb.) Lefedve kialakított belső bordákkal ellátott befúvó ventilátorok után egy hangtompító telepíti.

erőgyűjtő

Ez egy általános név azoknak az eszközöknek, amelyek hőcserét végeznek a kipufogó és a szívócsatornák között. Nagyon jelentős megtakarítást tesznek lehetővé a fűtés és légkondicionálás terén.

A hőcserélők munkájának három koncepciója van.

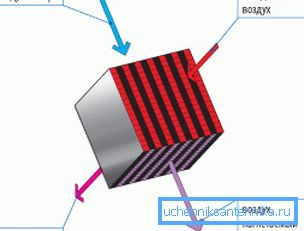

1. A lemezes hőcserélő lehetővé teszi a szomszédos csatornákkal való összekeveredhetetlen áramlások keresztirányú mozgását nagyszámú közönséges falakkal.. A rendszer rendkívül egyszerű és energiától független. Ennek egyetlen hátránya a hőcserélő alacsony hőmérsékleten történő fagyasztása; A problémát úgy oldja meg, hogy a befúvó levegő bypassját átmenetileg megnyitja, majd a kipufogócsatorna melegfolyása gyorsan megolvasztja a jeget.

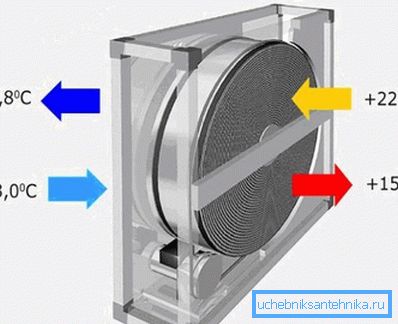

1. Egy forgóeszközben a kifejlesztett bordákkal ellátott kerék egy, az áramlás határán elhelyezkedő tengely körül forog. Az oldat előnye, hogy a kondenzátumnak a forgórész szélein történő átadása következtében a befújt levegő páratartalmát kiegyenlíti. Hátrányok - a tervezés összetettsége, az energiafüggőség és a patakok részleges keveredése, ami különösen a szagok átadását eredményezi közöttük.

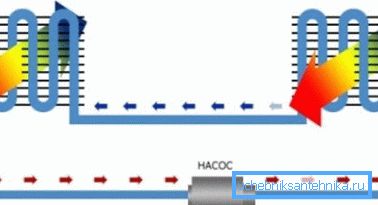

1. A közbenső hűtőfolyadékkal ellátott berendezést gyakorlatilag két konvektor szellőztető áramkörébe helyezzük, és keringető szivattyút, egyfajta miniatűr fűtőtest kazán nélkül. A rendszer hátrányai - a komplexitás, a magas költségek és az alacsony hatékonyság. Használata csak abban az esetben indokolt, ha az épület építészeti jellemzői miatt a beáramlást és a kivonást jelentős távolságra kell terjeszteni.

Fűtés, légkondicionálás

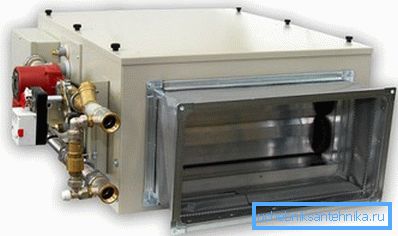

Amint már említettük, a szellőztető eszköz gyakran tartalmaz eszközöket a bemeneti áramlás hőmérsékletének beállítására. A légmelegítő elektromos vagy vízmelegítő; A legtöbb esetben a hûtõ egy hagyományos légcsatorna-klímaberendezés, amelynek külsõ blokkja a tetõre vagy a homlokzatra van állítva.

Plenum kamra

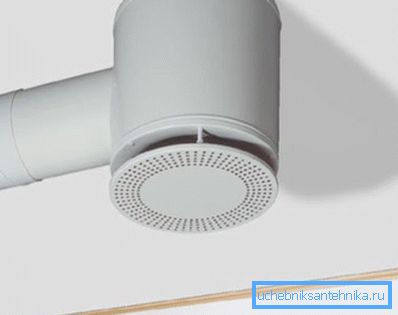

Ez egy egyszerű szerelvény a bemeneti csatorna számára, amely lehetővé teszi a levegő elosztását az egész rácsterületen. Ez egy kis doboz, amelyben a turbulens áramlás lamináris formává változik.

Tűzcsappantyú

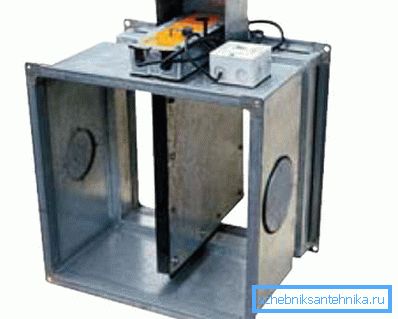

A funkciójuk az, hogy megakadályozzák a láng terjedését az általános szellőztetés során tűz esetén, hogy biztosítsák a füst hatékony eltávolítását és a friss levegő bejutását az evakuálási útvonalakhoz. A szárny kezdeti helyzetében normálisan nyitott, normál zárt és kettős működésű szelepekre van osztva.

A szelepet rugóval vagy mágnestekercsel lehet működtetni. A biztosító retesz, elektromágneses retesz, vagy ugyanaz a mágnesszelep, amely a szelepet a zárás vagy a nyitás ellenében tartja, zárolásként működhet.

következtetés

Reméljük, hogy a szellőztető rendszerek és berendezések típusainak kissé felületi betekintése kielégítette az olvasó kíváncsiságát.

A megszokott módon a videó ebben a cikkben további anyagokat kínál. Sok szerencsét!
