A szellőztető rendszer útlevele: a rendszer átvételének,

Mi a szellőzőrendszerek minősítése? Milyen előírások vannak a szellőztetésre a jelenlegi szabályozás szerint? Mi legyen az SNiP szellőztető rendszer útlevele?

Próbáljunk ezekre a kérdésekre válaszolni.

Mi az?

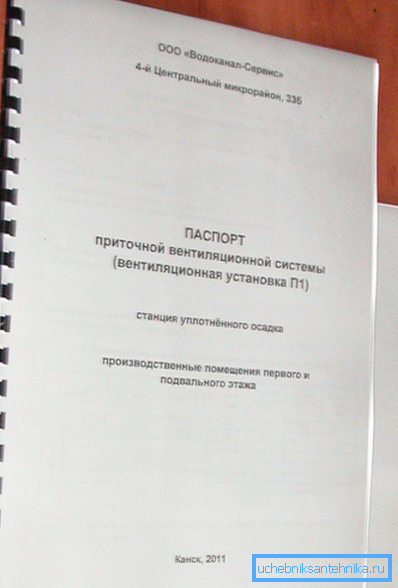

A szellőztető rendszer útlevelének dokumentuma az üzembe helyezéshez való jogot. Megerősíti, hogy a teljes munkafolyamat - a projekt elkészítése, felszerelése és üzembe helyezése - a jelenlegi szabályozási és műszaki dokumentáció teljes körű betartásával valósult meg (lásd még a "Tető szellőzés" című cikket is egyszerű, de fontos lépés a lakásfelújításban).

Mi az?

1. A vásárolt berendezések hivatalos nyilvántartásba vételéhez. Még ha a légkezelő egységet vagy más szellőztető elemet külföldön is vásárolják, és nincs belföldi tanúsítványa, a szellőző útlevél igazolja, hogy megfelel a jelenlegi követelményeknek.
2. A felügyelő hatóságokkal folytatott bármely vitában vitatkozni. Például épületfüst esetén a tulajdonos mindig képes lesz arra, hogy bebizonyítsa, hogy nem okozhat hibát vagy tökéletlen szellőzőberendezést.

Fontos: még akkor is, ha a nemzeti GOST-nak megfelelő felszereléssel rendelkezik, a szellőztető egység útlevelét csak egy tesztcsomag alapján kapja meg.

Szabályozási követelmények

Milyen követelményeknek kell megfelelnie a szellőzőrendszernek? Milyenek a tesztjei? Az általunk érdekelt információk többsége megtalálható a SNiP 3.05.01-85-ben.

Szellőztető és légkondicionáló rendszerek követelményei

A légcsatornákat a projektnek megfelelően telepítik, függetlenül attól, hogy a vállalkozó rendelkezik-e a szükséges felszereléssel a kívánt magasságú és a kiválasztott technológia alkalmazásával. Egyszerűen fogalmazva, elmagyarázva, hogy a szellőzőcsatorna lecsúszott a szükséges magasság állványzat hiánya miatt, senki sem érint.

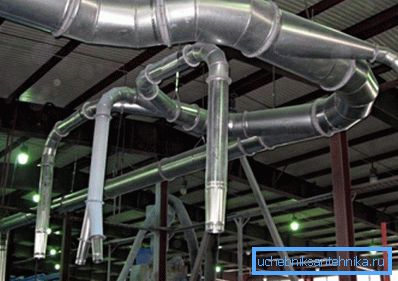

Ha a légcsatorna magas páratartalmú levegőt szállít, az alsó részen nem lehet hosszanti varrat. Azok a területek, ahol a harmat lehullhat, a leeresztéshez lejtőn helyezkednek el; a lejtést egy méter hosszúságú 1 - 1,5 cm-nek kell tekinteni.

Ha a tömítőgyűrű peremén lévő perem csatlakozik kifelé, de nem befelé. A tömítés anyaga a hőmérsékleti körülményektől függően szabályozható:

  Fontos: ha a gyártási feltételek a savas gőzzel telített levegő szállítását foglalják magukban, a saválló gumit vagy műanyagot tömítésekként használják.

A karimás illesztéseknél a tömítőanyagok listáját a feltételek függvényében tárgyalják:

A karimán található összes csavart meg kell húzni. Az anyák a karima egyik oldalán helyezkednek el. A karima függőleges tájolásával helyük nincs szabályozva; vízszintes tájolással javasoljuk, hogy az anyákat az aljára helyezze.

A csatorna rögzítési pontjai (felfüggesztések vagy támaszok) elhelyezhetők:

• Gyűrű nélküli csatlakozással és a legnagyobb méretben (átmérő vagy oldal) kevesebb, mint 400 mm - legfeljebb 4 méteres lépéssel.
• Csúsztatatlan csatlakozással és a legnagyobb méretben több mint 400 mm - 3 méteres lépésekben.
• Karimás csatlakozással és a legnagyobb méret 2000 mm - 6 méteres pályával. Ebben az esetben a felfüggesztéseket és a hosszabbításokat nem szabad a karimához közvetlenül csatlakoztatni.
• A csatorna függőleges tájolásával - legfeljebb 4 méteres lépésekben.

Nuance: ha a padló magassága kevesebb, mint 4 méter, akkor a függőleges csatorna a mennyezeten van rögzítve. A függőleges legnagyobb megengedett eltérés lineáris méterenként 2 mm.

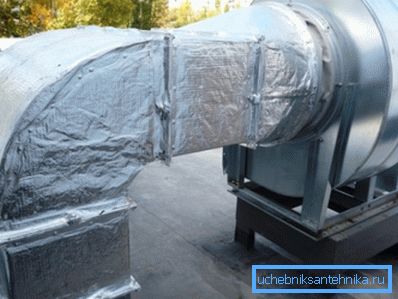

A légcsatornák rugalmas betétekkel vannak összekötve a ventilátorokkal, kivéve a vibráció átvitelét. Rendszerint üvegszálas hüvelyek használatosak ebben a minőségben. A rezgésbetéteket az utolsó telepítésre telepítették, közvetlenül a tesztek előtt.

A függőleges harang alakú csatorna összeszerelésekor a foglalatoknak felfelé kell nézniük. Az aljzat lezárására azbesztcement-cement-oldattal kazein-ragasztóval impregnált kenderköteleket használnak. A megmaradt üregeket azbesztcement tölcsérrel töltötték.

Miután a maszkolat megkeményedett, a kötést egy ronggyal ragasztják és olajfestékkel festik. Radiális ventilátorok vannak rögzítve az alapzatokhoz és a rezgéscsillapító bázisokhoz horgony csavarokkal. Ugyanakkor a vibráció-leválasztók maguk nem kapcsolódnak a padlóhoz; de a fémszerkezetre való rögzítéskor szükséges.

A radiális ventilátor szívófej és a járókerék közötti rés nem haladhatja meg a kerékátmérő 1% -át. A radiális ventilátor tengelyének szigorúan vízszintesnek kell lennie. A függőleges tájolás csak az épület tetőre szerelt ventilátorokra van szükség.

A ventilátorok felszerelése esetén az elektromos motor és a járókerék szigorúan igazodni kell. Az ékszíjtárcsák használata esetén a szíjtárcsák párhuzamosan vannak felszerelve. A motor csúszkái vízszintesen, szintre vannak szerelve, és megérintik az egész sík alapját.

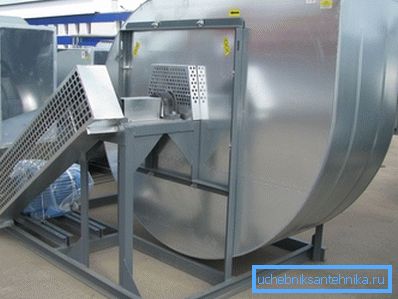

Az elektromos motor és a ventilátor munkadarabja közötti kapcsolókat és szíjakat védőburkolatok védik. Legfeljebb 70x70 mm-es szembőségű fémrács és a ventilátor szívófejével védve, amely nem csatlakozik a csővezetékhez.

Az ipari légmelegítők és légkondicionálók szigorúan vízszintesen vannak felszerelve, és gumitömlésekre vannak szerelve; a testüket és a főszerelvényeket egy 3-4 mm vastagságú gumiból állítják össze. Az utasítás célja, hogy megakadályozza a vibráció továbbítását az épület falaira és más berendezéseire.

A szellőzőszelepeknek minimális erőkifejtéssel kell kinyílniuk és záródniuk, így könnyen kezelhetők, karok és szerszámok nélkül. Zárt helyzetben a szelepek szelepeknek szorosan illeszkedniük kell a megállókhoz.

Vizsgálati követelmények

Emlékezzünk rá, hogy a szellőzőrendszerek minősítése magában foglalja a tesztelést.

Hogyan történik?

• A szellőzőrendszerek kialakítását és állapotát a munkaterv és a fent leírt követelmények betartásával ellenőrizni kell.
• Ellenőrizni kell a légcsatornák tömítettségét.
• Minden olyan berendezést, amelynek saját meghajtása, csappantyúi és szelepe van, üresjáratban ellenőrizni kell.

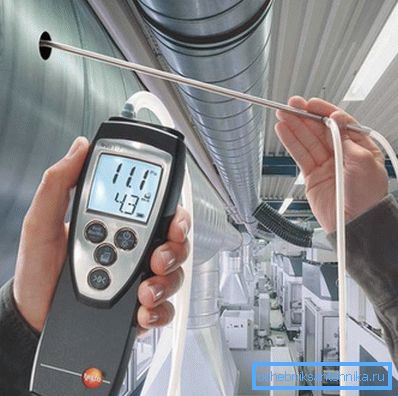

• A rajongók számára a bejelentett útlevél adatok (fordulatszám, légáramlás, nyomás létrehozása) megfelelnek.

• Értékelik a légiközlekedés egészének hatékonyságát és a projektnek való megfelelést. Többek között a szellőzés tanúsítása a levegő természetes áramlásának ellenőrzését igényli.

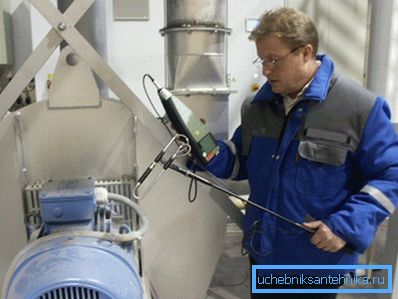

• A zajszintet a helyiség több tervezési pontján mérik.

A tervezési légáramtól való maximális eltérés, amely nem zavarja a szellőzőrendszer útlevelének megszerzését, + 10% lehet, feltéve, hogy a helyiségbe áramló levegő megfelelő.

alak

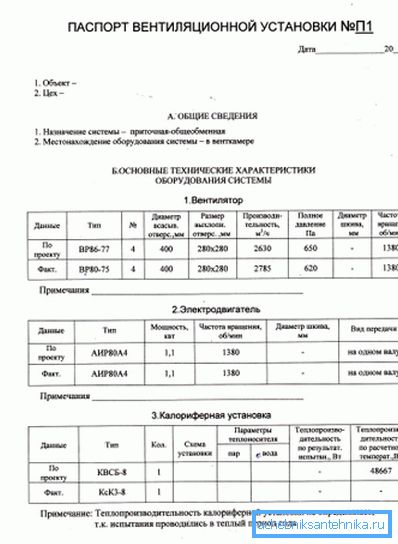

Milyen adatoknak kell tartalmazniuk a szellőztető rendszer útlevelét? A válasz megtalálható ugyanazon SNiP 3.05.01-85 2. függelékében.

Általános információk

• Az objektum és helye.
• A szellőztető rendszer és a berendezés helye.

A berendezés jellemzői

A rajongók jelzése:

1. Típusát.
2. A járókerék átmérője.
3. Légáramlás.
4. Teljes nyomás
5. Forgási frekvencia
6. Hajtószíjjal ellátott készülékeknél - a szíjtárcsa átmérőjénél.

Elektromos motorokhoz:

1. Típusát.
2. Teljesítmény.
3. Forgási frekvencia
4. Az átvitel típusa.
5. Csigaátmérő (ha van).

Fűtő- és légkondicionáló berendezésekhez:

1. Típusát.
2. A hűtőközeg és a levegő áramlása.
3. Hűtőközeg típusa.
4. A hőcserélők vizsgálati eredményei a munka nyomására

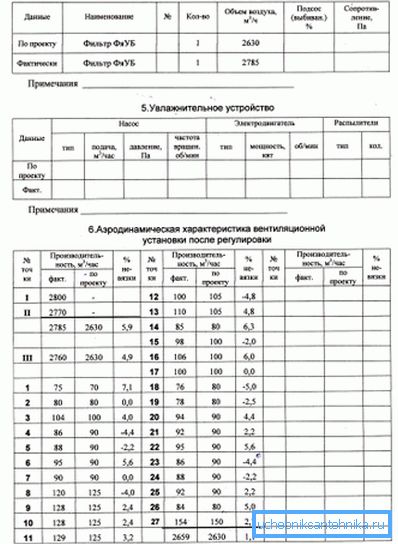

Szűrőkhöz:

1. Légáramlás.
2. A befogás százalékos aránya.
3. A légáram ellenállása.

A párásítók esetében:

1. Típusát.
2. Légáramlás.
3. Nyomás a permetező előtt.
4. A motor fordulatszáma és a járókerekes permet.
5. Típusa és ereje.

Emellett: az útlevél méretei, a tényleges levegőfogyasztás és a projektnek való megfelelés.

A szellőzőrendszerek tanúsításának költsége 3-4 ezer rubelről indul, és nyilvánvaló okokból erősen függ a rendszer összetettségétől. Egyes szervezetek szívesebben értékelik munkájukat a szellőző helyiség területén. Ebben az esetben az ár 50-100 rubel / négyzetméterenként változik.

következtetés

Reméljük, hogy képesek vagyunk megválaszolni az olvasó összes felmerülő kérdéseit (olvassa el a cikket Szellőztető szelep - nézetek és funkciók).

Mint mindig, egy bizonyos mennyiségű további tematikus információ található a videóban ebben a cikkben. Sok szerencsét!
