A szellőztető rendszerek működése: műszaki követelmények és

A cikk témája a szellőzőrendszerek működésének szabályai. Meg kell vizsgálnunk a meglévő szabályozási dokumentumokat, amelyek meghatározzák mind a szellőztetés fenntartásának technikai szempontjait, mind a vállalkozások biztonságával kapcsolatos korlátozásokat.

Szóval induljunk el.

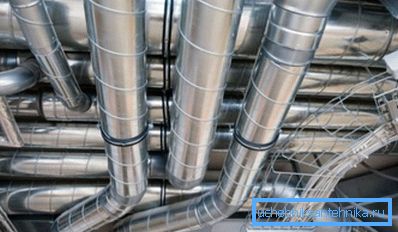

Mint minden összetett rendszerhez, a szellőztetés karbantartást igényel.

előszó

Az üzembe helyezés, a szellőztetés fenntartásának, a szovjet korszak óta be- és kikapcsolásának követelményei kissé kétértelműek maradtak. Minden minisztérium saját szabályozási dokumentumot adott ki saját ajánlásainak listájával. Minden olyan általános szabály, amely releváns a szellőztető rendszer szempontjából, egyszerűen nem létezik.

Kérjük, vegye figyelembe: ennek oka nem a tisztviselők azon hajlama, hogy túlságosan bürokratizálják valaki más munkáját. Fogadja meg, hogy elkerülhetetlenül különbözik a védelmi vállalkozásokra vonatkozó követelmények, a mérgező rovarölő szerek és - például a postahivatal - előállítása.

Íme néhány példa az ipari dokumentumokról.

  • 1977-ben a Kommunikációs Minisztérium jóváhagyta a kommunikációs vállalatok szellőztető és légkondicionáló rendszereinek üzemeltetésére vonatkozó utasításokat.
  • 1997-ben a RAO United Energy Systems (Oroszország) RAO Egységes Energiagazdálkodási Rendszert adott ki a hőerőművek fűtésére és szellőztetésére vonatkozó használati utasításban.

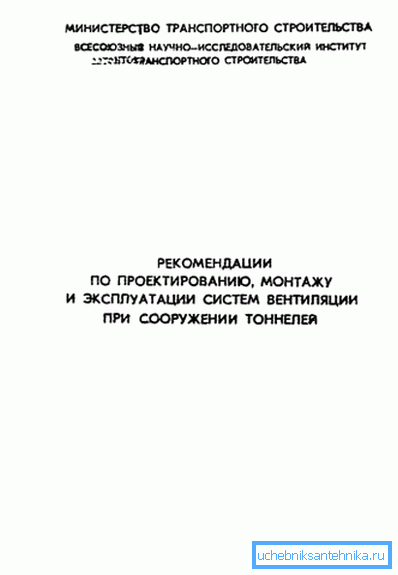

  • 1983-ban a Közlekedési Minisztérium által elfogadott, az alagutak építésénél alkalmazott szellőztető rendszerek tervezésére, telepítésére és üzemeltetésére vonatkozó ajánlásokból származik.
Az iparág-specifikus szellőztető rendszerek működésének számtalan utasítása.

Vizsgálatunk tárgya viszonylag régi, 1974-től kezdődően, és korunkban releváns volt a BCH 316-73-as dokumentum. Azért választották ki, mert a benne foglalt követelmények és ajánlások meglehetősen univerzálisak: a Minmontazhspetsstroy ipari vállalatok szellőztető berendezéseinek kezelési útmutatója nem kötődik a rendkívül speciális gyártási feltételekhez.

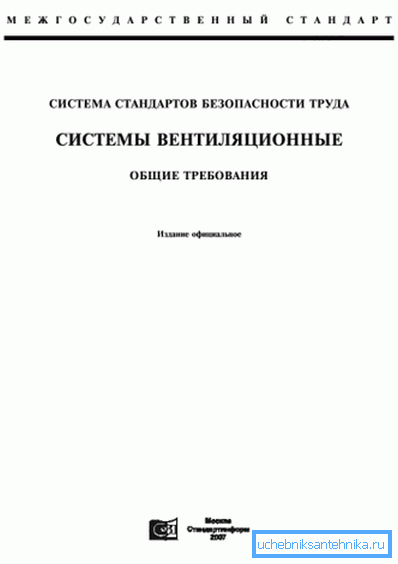

A működési követelmények mellett foglalkozunk a munkahelyi biztonsággal kapcsolatos korlátozásokkal is. A GOST 12.4.021-75 Foglalkozási biztonsági szabványok rendszerét részletesen ismertetik. Szellőzőrendszerek: általános követelmények.

A tiszteletre méltó kora ellenére a szabvány továbbra is releváns, és időszakonként újra megjelenik.

BCH 316-73

A szellőztető rendszerek használati útmutatója több tematikus részre oszlik. Meg fogjuk tanulmányozni őket ugyanabban a sorrendben, amelyben azokat a dokumentumban bemutatják.

Operatív szolgáltatások szervezése

A szellőztetés állapotára és hatékonyságára vonatkozó felelősséget a főmérnök határozza meg; Az üzemeltetés és javítás technikai menedzselését a vállalkozás vezető műszaki mérnöke végzi.

A karbantartási szolgáltatás a következőkkel foglalkozik:

  • Az egyes termelési helyszínekre vonatkozó munkadokumentumok kidolgozása;
  • Ezen utasítások betartásának ellenőrzése;
  • A szellőztetési terv szabványainak való megfelelés igazolása;
  • Az egészségügyi szabványoknak való megfelelés ellenőrzése (különösen a potenciálisan káros anyagok korlátozó koncentrációjáról). A levegő összetételének időszakonkénti ellenőrzésére a vállalkozás vegyipari laboratóriumának vagy harmadik fél szervezetének munkatársai vesznek részt;
Néhány potenciálisan veszélyes anyag megengedett koncentrációja (MPC).
  • A szellőzés ütemezett javítására és rekonstrukciójára vonatkozó műszaki dokumentáció kidolgozása;
  • A berendezés műszaki állapotának felügyelete.

A főerő-mérnök főosztályának személyzeti jegyzékében a személyzet felelős a szellőztetésért. A pozíciót a berendezések javítási egységeinek száma határozza meg:

A szellőztető berendezések javítóegységeinek száma a vállalkozásban Felelős pozíció
Kevesebb mint 600 Szellőztető dandártábornok
600-1250 Szellőztetés mester
1250 felett Szellőztető mérnök

Be és ki

A szívó- és általános váltó ventilátorok 10-15 perccel bekapcsolnak a munkamenet megkezdése előtt. A felvétel sorrendjét szigorúan meg kell határozni: először a motorháztető bekapcsol, majd a beáramlás.

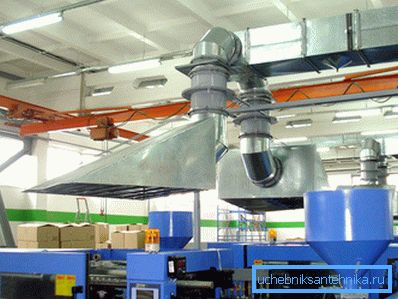

A szellőzés az eltolás előtt aktiválódik.

A kikapcsolás a váltás vége után 10-20 perccel fordított sorrendben történik: a leeresztést az öblítés után kikapcsolja. Ha a vállalat fűtési és szellőztető egységgel van felszerelve, akkor a műszak elteltével átkapcsolódik a légcsere módról az utcára a recirkulációs üzemmódba.

A helyi elszívó fedelet (a gépek feletti ernyőket, a hegesztési zónát stb.) 3-5 perccel a műszak kezdete előtt és a kikapcsolás után 3-5 perccel be kell kapcsolni. Ha a befújt levegő hosszú ideig leáll (a szellőzés javítása vagy a termelés leállása esetén), a víz teljesen leeresztik a fűtőtestekből.

A követelménynek való meg nem felelés ára nagy valószínűséggel tükrözi az áramkör leolvasztását.

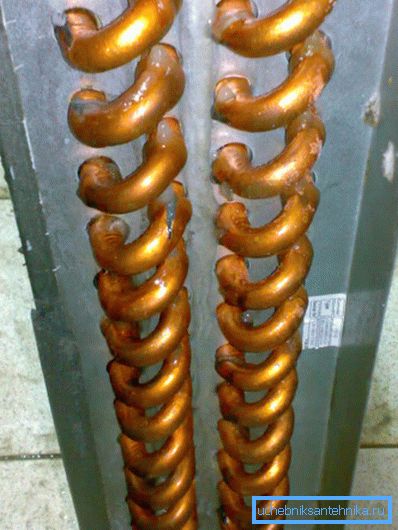

A kiolvasztott fűtés. A fagyasztó víz kitágulása többszörös csőtörést okozott, ahol hiányoztak a finné.

Fontos pont: az áramkör leengedése érdekében nem csak a szellőzőnyílásokat kell nyitni az alsó részében, hanem fel kell nyitnia a nyílást is. Anélkül, hogy levegő szivárogna, a hűtőközeg elkerülhetetlenül lógni fog a csövekben.

Robbanás és tűzveszélyes gyártás

  • A szellőzéssel végzett munkákat csak az üzemeltető engedélyével végezheti el.
  • A szellőztető kamrákat műszakonként legalább egyszer átvizsgálják a szellőztető munkatársak, és a vizsgálati eredmények kötelező rögzítése egy folyóiratban történik. Minden olyan hiba, amely gyúlékony vagy robbanásveszélyes anyagok felhalmozódásához vezethet, azonnal kimutatható.
  • A légcsatornákat, a porszeparátorokat, a kamrákat és a szűrőket rendszeresen tisztítják porból, egyéb szennyeződésekből és éghető tárgyakból. A tisztítási időt írásban rögzítik.

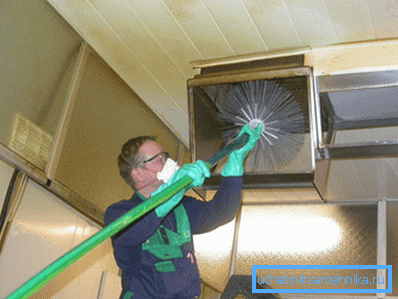

Tisztítás szellőztetés.
  • Tilos bármilyen anyag és eszköz tárolása a szellőző egységek helyiségeiben.
  • A szellőztetés javításával és rekonstrukciójával kapcsolatos minden munkát óraszám alatt (lehetőleg hétvégén) kell elvégezni, miután a berendezést gyúlékony és robbanásveszélyes betétekről megtisztították. A javításhoz a műhely vagy a műszakos felügyelő írásos engedélye szükséges.
  • A falban lévő tűzgátló szelepeket biztonságosan, rések nélkül, vakolattal kell lezárni. A szelepeket rendszeresen tisztítják és kenőrzik, ha szükséges.
  • Tűz esetén a szellőztetés leáll, és az összes szelep zárt helyzetbe kerül.

rajongók

A rajongóknak zökkenőmentesnek és csendesebbnek kell lenniük. Az erőteljes rezgés a munkafolyamatban elfogadhatatlan.

A sugárirányú ventilátorok forgási irányának meg kell egyeznie a csigolya alakjával.

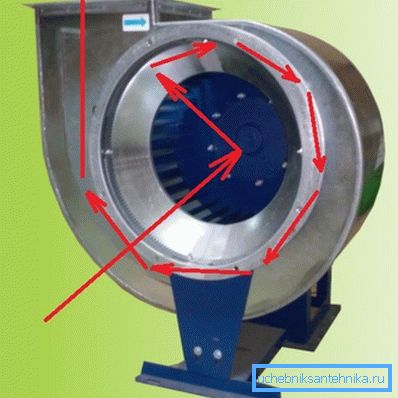

A levegő mozgása centrifugális ventilátor normál működésénél.

Tipp: a zárt járókerék forgási irányát könnyen meghatározhatja az elektromos motor tengelyének szabad vége.

A járókerék-pengéknek nem lehetnek olyan látható deformációi, amelyek a veréshez vezethetnek. A kiegyenlítés megsértése szintén tilos. Könnyű ellenőrizni az egyensúlyt, ha a járókereket néhányszor a saját kezével forgatja: meg kell állnia a különböző helyzetekben, és nem csak a kiindulási helyzetben.

A járókeréknek szabadon kézzel kell forognia anélkül, hogy megérintené a burkolatot. A csavarokat, amelyek biztosítják a ventilátor burkolatát az alaphoz, biztonságosan meg kell húzni. A záranyák jelenléte szükséges

A járókerék-ventilátor maximális megengedhető mennyisége a méretétől függ:

Ventilátor száma (egyenlő a járókerék átmérőjével deciméterben) Radiális verés, mm Axiális tolóerő, mm
2 - 6.3 1 2
6.3 - 12.5 2 3
12,5 felett 3.5 5

A járókerék és a centrifugális ventilátor szívófej közötti rés nem haladhatja meg az átmérő 1% -át. A járókerék és az axiális ventilátor héja közötti rés az átmérő 0,5% -ára korlátozódik.

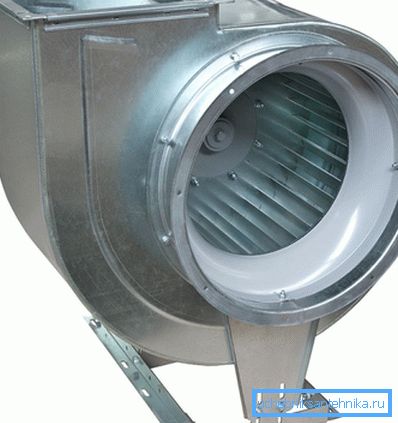

Mivel a járókerék elülső tárcsa és a szívófej közötti rés nő, a ventilátor teljesítménye élesen csökken.

A csapágyakat ellenőrizni és kenni kell:

  • Amikor ásványi olajat öntünk - havonta legalább egyszer.
  • Sűrű kenőanyag (zsír, stb.) Használata esetén legalább 3-4 havonta.

A kenőanyag cseréjét a csapágyház benzinnel történő öblítésével kell elvégezni:

  • Ásványolaj esetében legalább hathavonta.
  • Sűrű kenőanyagokra - évente legalább egyszer.

Fontos: a csapágyház hőmérséklete nem haladhatja meg a 70C-ot. Ha ezt az értéket túllépik, akkor a csapágy kipirulást és kenést igényel.

A járókerekek és a házak rendszeres tisztításra szorulnak. Gyorsan szennyezett állapotban a takarólemezeket légmentesen záródó nyílásokkal kell ellátni.

Elektromotorok

A motorházat földelni kell.

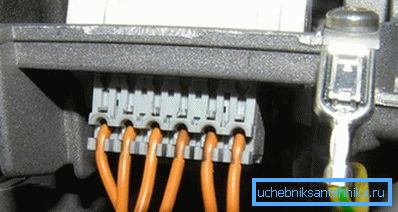

Földi terminál az indító dobozban.

A motor áramellátása azonnal megáll a következő feltételek mellett:

  • A szellőztető berendezés működésével kapcsolatos baleset.
  • Erős rezgés. Valószínűleg beszél a csapágy megsemmisítéséről.
  • Észlelt ventilátor meghibásodása.
  • Erősen fűtött motorház vagy csapágyak.
  • Füst vagy tűz a motorból vagy indítójáról.

melegítők

Időszakosan megtisztítják az autópályáról vagy a hengerről táplált sűrített levegővel.

Durva szűrők jelenlétében a fűtők körvonalaiban rendszeres tisztításra és a hálók mosására van szükség.

Ha szivárgás fordul elő a karimákon vagy a burkolaton, akkor a tömítéseket cserélni kell. 100 ° C-ig terjedő üzemi hőmérsékleten a lenmagolajban forralt tömítőlemezt használják, 100 ° C feletti hőmérsékleten - paronit (kemény hőálló gumi). Új tömítések a grafit megdörzsölése előtt.

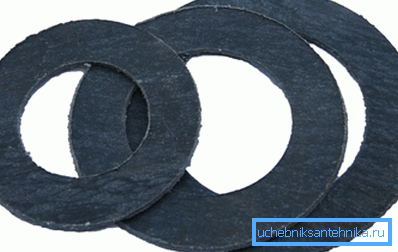

Paronite - párnázó anyag gőz és forró víz számára.

Légcsatornák

A karimás csatlakozásokon lévő csavarok állapotát rendszeresen ellenőrizni kell. Minden csavart teljesen meg kell húzni; az anyákat a karima egyik oldalán kell elhelyezni.

Az agresszív gázokkal vagy gőzökkel levegőt szállító légcsatornákat rendszeresen ellenőrizni kell. A nyílászárókat, védőkamrákat, lyukakat a tisztításhoz szorosan zárni kell.

Ha egy karimacsatlakozás szivárog, akkor elmozdul és a tömítést lecserélik. 70 ° C-ig terjedő hőmérsékleten porózus vagy monolitikus gumit használnak; 70 ° C vagy annál magasabb üzemi hőmérsékleten az azbesztkábel vagy az azbesztkarton használata szükséges.

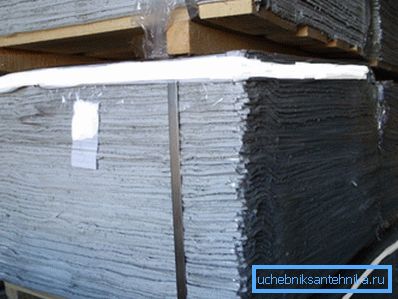

Az azbesztkarton a fő anyag a levegőcsatornák magas hőmérsékletű karimás csatlakozásainak lezárására.

GOST 12.4.021-75

Ebben a szabványban, amint emlékszünk, a munkahelyi biztonsággal kapcsolatos szellőztető rendszerek működésére vonatkozó utasításokat tartalmaz.

Néhány pontja pontosan megismétli az előző dokumentumot; nem ismételjük meg, kizárjuk őket a megfontolásból.

  • A szellőzőberendezés helyiségeit zárni kell. Az ajtókat olyan jelekkel jelölték meg, amelyek megtiltják az illetéktelen személyek belépését.
  • Az agresszív közeggel érintkező légcsatornák falainak vastagságát évente legalább egyszer ellenőrizni kell.
  • A lángálló szelepeket évente legalább egyszer ellenőrzik. Az ellenőrzés és az ellenőrzés eredményeit az egyes eszközök útlevelében rögzítik.
  • A csapágy kenését csak a teljes leállás után végezzük el, és a berendezést kikapcsoljuk.
  • A légcsatornák, a járókerekek és a ventillátorok, szűrők és kamrák tűzzel és robbanásveszélyes iparágaknál történő tisztítására szolgáló módszereknek ki kell zárniuk a felgyülemlett anyagok robbanásának vagy gyulladásának lehetőségét.

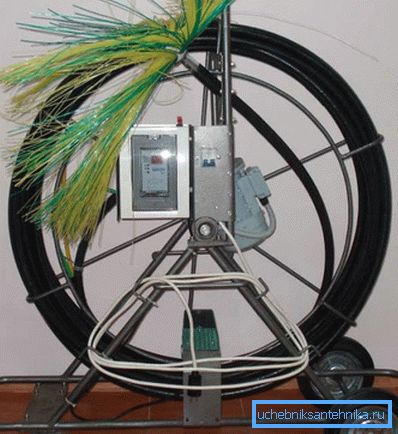

A légcsatorna tisztítására szolgáló eszköz ebben a fotón egy ecsettel van ellátva rugalmas tengelyen.

következtetés

Reméljük, hogy a meglévő szabályozási dokumentumok rövid áttekintése hasznos lesz az olvasó számára. A megszokott módon a jelen cikk mellékelt videójában további tematikus anyagok találhatók (lásd még a "A szellőzés projektje: fejlesztési szakaszok" című cikket).

Sok szerencsét!
