Az ipari helyiségek szellőzése: feladatok, típusok és

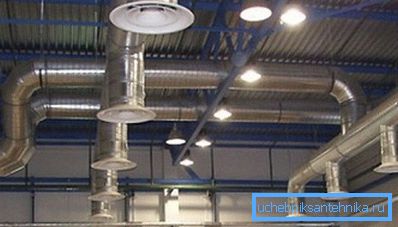

A munkahelyi kényelmes körülmények megteremtése nem csak hozzájárul a munka termelékenységének növekedéséhez, hanem az egészségügyi hatóságok kötelező követelménye is. Ezért az ipari helyiségek szellőzőrendszerei olyan fontosak, mint a normál világítási és központi fűtési hálózatok.

Telepítésük a bonyolultságra való tekintettel nem végezhető kézzel, azonban a fejlesztés, a tervezés és a működés elveinek megértése valószínűleg felesleges.

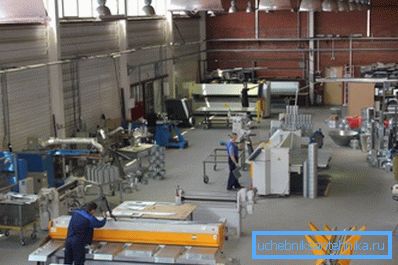

Az ipari komplexumok szellőztető berendezése

feladatok

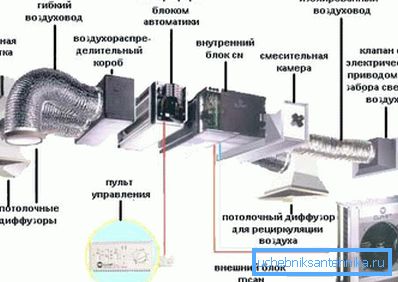

Az ipari helyiségek szellőzése és légkondicionálása komplex mérnöki rendszerek segítségével valósul meg, amelyek a légcsatornák mellett számos további felszerelést is tartalmaznak: ventilátorok, szűrők, rekuperátorok, fűtőberendezések, hűtők stb.

A gyártás típusától, a műhelyek területétől és a légszennyezés mértékétől függetlenül a szellőztető rendszernek a következő feladatokat kell ellátnia:

• a dolgozók tiszta és friss levegőt;
• távolítsa el a port és a szagokat a helyiségből;
• szűrni a káros szennyeződéseket, amelyek bizonyos technológiai műveletek során keletkezhetnek.

Az ipari műhelyekben történő levegőcseréhez a természetes és mechanikus szellőzést az SNiP 41.01-2003 szerint tervezték.

A kényelmes légkör mellett az ipari helyiségek szellőztetésének kialakítása során célul kell kitűzni, hogy a működéshez elfogadható hőmérsékletet hozzanak létre. Ezt a gyárakban és malmokban lévő műhelyek egészségügyi állapotát szabályozó szabályozási dokumentumok is előírják.

Figyelj! Bizonyos típusú termékek (például kábítószerek vagy olajfinomító termékek) előállítása során felszabadulhatnak az emberi egészségre veszélyes anyagok. Ebben az esetben a szellőzőrendszernek biztosítania kell a gyors és hatékony eltávolítását.

Tervezési elvek

A termelési helyiségek szellőztetésének kiszámítását csak magasan képzett mérnökök végezhetik. Figyelembe kell venni a termelés jellegét, a helyiségek területét, a munkavállalók számát, az éghajlati viszonyokat és sok más paramétert.

Azonban minden ipari szellőztető rendszer az alábbi elveken alapul:

1. Minden szellőztető rendszer olyan kipufogó- és szívóeszközökből, légcsatornákból és berendezésekből áll, amelyek kényelmes beltéri mikroklímát (légmelegítők, légkondicionálók, páratartalom-stabilizátorok stb.) Hoznak létre.

1. Az ipari helyiségek szellőztetésének kötelező eleme olyan berendezés, amely eltávolítja a porból, aeroszolokból és gázokból a levegőt, amelyek a feldolgozó berendezések munkájának eredménye.
2. Egyes iparágak (gyógyszerek, nagy pontosságú elektronika) különleges környezeti feltételeket igényelnek. Ebben az esetben a szellőztető rendszerben további alkatrészek kerülnek be (például speciális szűrők vagy erőteljes légkondicionálók).
3. Bizonyos típusú berendezések használati útmutatója előírja, hogy a veszélyes füstöket tartalmazó műhelyek szakaszait az általános üzemi hálózattól elválasztott speciális kivonócsapdákkal kell ellátni.

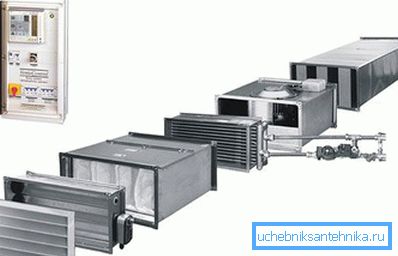

1. A légcserélő rendszer olyan része, amely az ipari helyiségek szellőzőrendszereinek egészségügyi és higiéniai ellenőrzését végzi. Ezek vagy más szenzorok méréseitől függően kiegészítő berendezést csatlakoztatnak, amely tisztítja a levegőt vagy eltávolítja a káros szennyeződéseket.
2. Ipari szellőztető hálózatok tervezésekor figyelembe kell venni az ilyen paramétereket, mint a működésük árát. Kívánatos, hogy a helyiségből kilépő forró levegőt hőcserélőkben és hidegben használják - hűtőgépek és egyéb berendezések számára.

faj

Az elvégzett feladattól függően az ipari szellőzés a következő típusokra oszlik:

1. Általános csere - biztosítja a helyiségben a levegő általános cseréjét. Egy példa egy hagyományos axiálventilátor, amelyet beillesztettek egy ablakba vagy egy szellőzőnyílásba. A berendezés teljesítménye a csatorna keresztmetszete és hossza alapján történik.

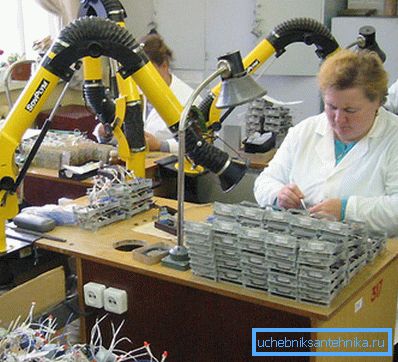

2. Egyéni (helyi) - tisztítja a levegőt közvetlenül a munkahelyen. Ez egy olyan kivonat, amely eltávolítja a káros szennyeződéseket, porokat, füstöt és egyéb anyagokat, amelyek káros hatással lehetnek az emberi egészségre.

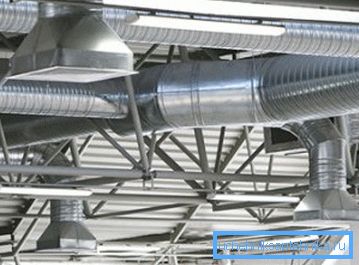

3. vészhelyzet - füst-, gáz- vagy egyéb veszélyes szennyeződések esetén a levegő sürgősségi tisztítására szolgál. A sürgősségi esetekben használt ipari helyiségek szellőztetésére vonatkozó követelmények eltérnek az általános előírásoktól, és azokat itt nem kell figyelembe venni.

Ezenkívül a levegőáramlás ipari szellőzésének megszervezésének módja szerint:

• természetes;
• mechanikus.

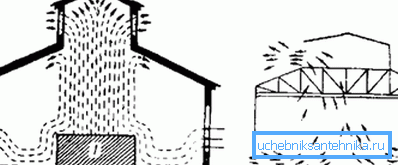

Természetes szellőztetési rendszerrel a levegőtömegek beáramlása és eltávolítása a hőmérséklet és a nyomáskülönbségből adódik, amely a termelési helyiségen kívül és belül van.

Az ilyen szellőzés hatékonyságát befolyásolja:

• a külső és a bolt közötti hőmérsékletkülönbség;
• a légköri nyomás különbsége a termelési helyiség padlóján és a kipufogócsatorna kimenetén;
• a légi tömegek mozgásának sebessége az utcán.

A természetes szellőztető rendszer előnyei közé tartozik a hatékonyság, a környezettudatosság és a zajhatás. Bizonyos időjárási körülmények között azonban hatékonysága jelentősen csökken.

A mechanikai szellőztetés mentes a hátránytól. Ezenkívül a levegő áramlását bármilyen szakaszon és konfigurációban levő csatornák mentén mozgathatja. Ezenkívül ebben az esetben olyan berendezést is felszerelhetünk, amely a levegő melegítését, hűtését, párátlanítását, párásítását, szűrését stb.

A természetes és mechanikus szellőztető rendszerek leggyakrabban használt kombinációja.

szabványok

Az ipari helyiségek szellőzési normáit az SNiP 2.04.05-91 és 41-01-2003 határozza meg. E dokumentumok szerint a szellőzőrendszert kivétel nélkül minden ipari épületben telepíteni kell, függetlenül azok funkcionális céljától, területétől és a benne dolgozó emberek számától.

A berendezés teljesítményének olyannak kell lennie, hogy füst vagy veszélyes anyagok felszabadulása esetén gyorsan tisztítsa a helyiség levegőjét.

Ezenkívül a tervnek figyelembe kell vennie a következő paramétereket:

• szobai funkciók;
• terület;
• éghajlati viszonyok;
• a szennyező anyagok jelenlétét és mennyiségét;
• páratartalom;
• hőmérséklet a műhelyben;
• tűzbiztonság és így tovább.

Figyelj! A legfontosabb paraméter, amelyet figyelembe kell venni, az a sebesség, hogy minden alkalmazott friss levegőt biztosítson.

Ez egyenlő 30 cu. méter / óra, ha a terem területe egyenlő vagy kevesebb, mint 40 négyzetméter. m. Nagy ipari komplexumok esetében a standard arányosan növekszik.

A szellőztető rendszer műszaki jellemzőinek számításánál figyelembe kell venni a következő árnyalatokat is:

1. A szellőztető rendszer által kibocsátott zajnak nem szabad megkülönböztetnie magát a szerszámgép és a technológiai eszköz által kibocsátott hangok hátterétől, különben kényelmetlen lesz a műhelyben.
2. A légcsere-hálózatnak nem szabad további légszennyezést okoznia a termelési területen. Ez gyakran akkor következik be, ha egy hosszú, szerelt rendszert rendszeresen nem takarítanak meg a felgyülemlett por és egyéb szennyezések között.

Ipari szellőztetés telepítése

Az optimális séma kiválasztása

A mérnöki rendszerek modern piaca óriási választékot kínál a különféle szellőztetőrendszerekből, amelyek lehetővé teszik a munkahelyen a legkényelmesebb feltételek megteremtését. A mind költség, mind funkcionalitásban különböző eszközök széles választéka képes kielégíteni a leginkább kényelmes ügyfelek igényeit is.

Ipari szellőztetés tervezésénél nem csak a gyárban működő gyárakban tiszta levegőt ellátó ellátó berendezések beszerzésére és telepítésére, hanem a füsttől, porról, káros anyagoktól és néha kórokozóktól a munkahelyektől szennyeződött levegő eltávolítására is szükség van.

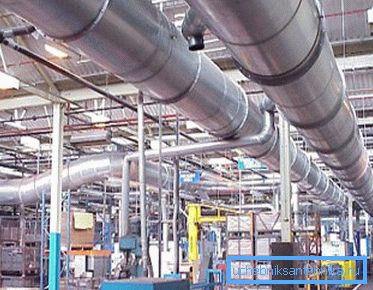

Egy adott típusú berendezés kiválasztása külön-külön történik, figyelembe véve az adott ipari létesítmény sajátosságait.

A kész szellőztetőrendszernek:

• gazdaságos;
• hatékony;
• megbízható;
• gyors megtérülés.

A műhelyben lévő tiszta és hűvös levegő nemcsak jótékony hatással van az alkalmazottak teljesítményére és hangulatára, hanem kiterjeszti a felhasznált folyamatberendezések és eszközök élettartamát.

Ugyancsak gazdaságosan megvalósítható egy olyan projekt kidolgozása során, amely azonnali rendelkezésre bocsátja a szellőztető hálózat kényelmes mikroklíma létrehozására szolgáló eszközt, függetlenül a külső viszonyoktól.

Tipp A szellőztető rendszer működési paramétereinek vezérlése érdekében ajánlatos olyan automatikus számítógépes rendszereket használni, amelyek bizonyos paramétereket megváltoztatnak, figyelembe véve a külső érzékelőktől kapott adatokat. Így a munka maximális hatékonysága és jövedelmezősége megvalósul.

Berendezés telepítése

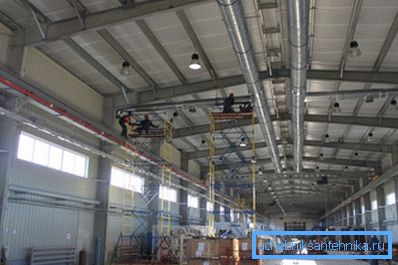

Ipari szellőztetőrendszerek telepítésekor figyelembe kell venni a sok olyan árnyalatot és tulajdonságot, amelyek hatással vannak működésének hatékonyságára és a szerkezet tartósságára. Ezért csak a megfelelő tudással és tapasztalattal rendelkező, magasan képzett szakembereknek kell telepíteniük a légcsere-hálózat egyes elemeit.

Fontos az elektromos berendezések telepítéséhez megfelelő hely kiválasztása: hőcserélők, ventilátorok, szűrőberendezések és így tovább.

A jövőben ebből a teremből csatornákat osztanak ki.

Légcsatorna szerelése

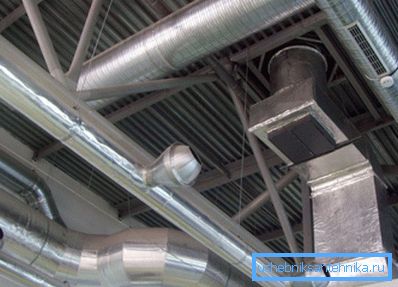

Az ipari helyiségek szellőzőcsatornái általában a mennyezethez kapcsolódnak. Ezután díszítő panelekkel díszíthetjük őket. Kereskedelmi helyiségekben célszerű olyan műanyag vagy rézcsatornákat használni, amelyek vonzóbb megjelenést mutatnak.

A modern konstrukcióban két legfontosabb légcsatorna típus létezik:

1. Kemény. Többrétegű alumíniumból készült, horganyzott és üvegszálas. Ezek közül szinte az egész szellőztető rendszer fel van szerelve. Forgatások, kontúrok, ágak, speciális alakú részek rendezésére szolgálnak. Ha az agresszív szennyeződéseket tartalmazó levegő szállítására van szükség, meg kell növelni a falvastagságú légcsatornákat.
2. rugalmas. Fő céljuk az egyes szakaszok és szívónyílások összekötése a fő csatornákkal. Gyakran rugalmas alumínium tömlőket használnak a helyi szellőztetés telepítéséhez, amely tisztítja a levegőt minden munkahely közelében.

A szellőzőcsövek üzembe helyezésének sorrendje a termelési célokra a következő:

1. Először ki kell számolnod a légcsatorna falvastagságát és keresztmetszetét. Ezután ezen adatok alapján kiszámítjuk a szellőzőrendszer egyes elemeinek súlyát. Bizonyos esetekben nem lehetséges a négyzet csatornák telepítése a helyhiány miatt. Ha ezzel a problémával szembesül, ajánlott négyszögletes csöveket választani.
2. Ezt követően a telepítés helyén meg kell jelölni a légcsatornák rögzítési pontját. Ez lehetővé teszi a zárójelek és egyéb szükséges hardverek számát. Ne feledje, hogy a beépített tartóelemeknek ki kell zárniuk a hálózati szakaszok hosszának ingadozását a levegő áthaladásakor. Jobb, ha túl nagy mennyiségű rögzítőt biztosítanak, amely nagyobb terhelés esetén képes ellenállni a csatornák súlyának.
3. A főcsatornák rögzítése után az egyes fúvókák és szívóeszközök beszerelésére kerül sor. Ebben az esetben ajánlott a kívánt szelvény rugalmas tömlõinek használata.

következtetés

Az ipari szellőztető rendszer tervezése és szerelése nagyon összetett és igényes folyamat. A befejezett mérnöki hálózatoknak teljes mértékben meg kell felelniük az érvényes építési szabályzatokban és szabályzatokban meghatározott szigorú előírásoknak.

Ez nemcsak a működésének hatékonyságát, hanem az egészséget és talán a munkavállalók életét is tükrözi. Erről a kérdésről többet tudhat meg a cikkből származó videóból.
