Do-it-yourself ház szellőztetés: típusok és tervezési

A saját házat saját kezével szellőztetni kell egy objektum normál működéséhez szükséges élő vagy üzleti területen. A megfelelő gázcsere nem csak a ház lakói számára fontos, hanem a szerkezetet alkotó összes szerkezet normális működéséhez is. Megmondjuk, hogyan kell a házban szellőztetni a saját kezével.

Szellőztető rendszer

Cél és jellemzők

Úgy tűnik, hogy a szellőzés célja még egy gyermek számára is érthető: a szükséges gázcsere biztosítása a helyiségben az emberek kényelmes tartózkodása, az élelmiszer tárolása és az optimális mikroklíma biztosítása érdekében. Az előző periódusok és a sajátos építési technológiák meggyőzték minket arról, hogy elegendő egy kipufogó tengely, és a fennmaradó rész nyitott nyílással oldódik meg.

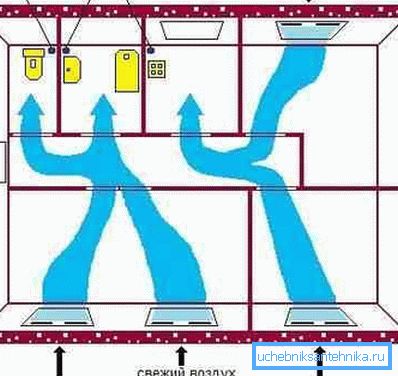

Időnkben azonban egy ilyen rendszer nem tudta biztosítani a légi csere szükséges mutatóit. Ez annak köszönhető, hogy a korábbi épületszerkezetek némileg különböztek: a fából készült ablakok és ajtók, a nem szigetelt épületburkolatok és a természetes anyagok meglehetősen szivárgó szerkezettel rendelkeztek, és természetes beáramlást biztosítottak a friss levegőnek a repedések és a légzési anyagok által okozott beszivárgás következtében.

Figyelj! A műanyag keretek és a kettős üvegezésű ablakok, a páncélozott ajtók és a hőszigetelő rendszerek, a páraáram és a szélvédő megjelenésével a természetes levegőáramlást megkérdőjelezték. Ez vezetett a kényszerszellőztető rendszerek megszervezéséhez.

Egy kis lakás esetében a természetes szellőzés is elegendő lehet, feltéve, hogy speciális szelepeket biztosítanak a levegőáramláshoz. Egyes üveggyártók ablakkeretein helyezkednek el, és a ház falaiban is elkészíthetők. Magántulajdon esetén jobb ellátást és kipufogórendszert használni kényszerített légmozgással.

Szellőztetés egy saját házban lévő házban - a szoba normál működésének fontos és szükséges feltétele.

Az ilyen hiánya a következő következményekhez vezet:

• Az emberi légzés következtében fűtött víz használata mosáshoz, mosáshoz, főzéshez, szárításhoz stb. a páratartalom a helyiségben nő. Ha a nedves levegő frissen és szárazon friss időben nem változik, akkor a fagyottság, az ablakokon és egyéb hűvös felületeken való kondenzáció, a gombafajok és a kórokozó baktériumok növekedése figyelhető meg;
• Az oxigén koncentrációjának csökkenése a levegőben a teljesítmény, a szédülés és a háztartás jólétének általános romlása következtében csökken;
• Por keletkezik a házban, ami szintén növeli a patogén növényzet és a gombás növények kockázatát;
• A konyhában lévő talaj és gázégető termékek falakon, mennyezeten és bútorokon leülnek, és zsíros betétet hagynak rájuk;
• Az épületszerkezetek felszívják a felesleges nedvességet, ami korrózió, penészgomba és baktériumok korai romlásához vezet.

Figyelj! A saját kezű lakóház megfelelő szellőztetése nem csak a kényelem feltétele, hanem a helyiségek és lakóinak szokásos használatának szükséges feltétele.

faj

Különféle módon lehet szervezni a saját kezű házban a szellőztetés rendjét. Ideális esetben a számítások alapján választják ki, de a modern megoldások egyre inkább hajlamosak az automatizált ellátási és kipufogórendszerek felé.

Háromféle szellőztető rendszer létezik:

1. természetes. Megosztva szervezett és nem szervezett. Az első a befúvó és kipufogó nyílásokból áll, a kipufogónyílások minél magasabbra húzódnak egy szellőzőcsövön keresztül, és az alsó részen a beömlőnyílások találhatók, ami biztosítja a gravitációs nyomáskülönbséget és vágyakozást; a szervezett szellőzést beszivárgás és szellőzés végzi;

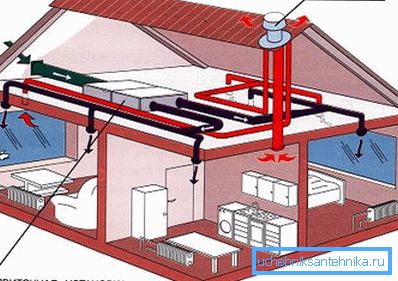

2. Kényszerített (mechanikus). Itt a beáramlást és a kipufogást a rajongók ereje végzi, amelynek teljesítményét és teljesítményét a szoba jellemzői figyelembe vételével választják ki. Vannak helyi és általános csere, kézi, távoli vagy automatikus vezérléssel rendelkeznek, leggyakrabban - kombinálva;
3. kombinált. Rendszerint a kötelező kipufogást vagy a kínálatot hozzá kell adni a meglévő természetes rendszernek, amely a nehéz füst pillanataiban vagy a textília szárításánál szerepel.

Ha a természetes és kombinált rendszerek nem okoznak különösebb kérdéseket, akkor a kényszereket egyre nagyobb bonyolultság jellemzi. Ez annak köszönhető, hogy ezek a megoldások a legnagyobb evolúciónak voltak kitéve, és az új technológiák és ötletek felhasználásának eredménye.

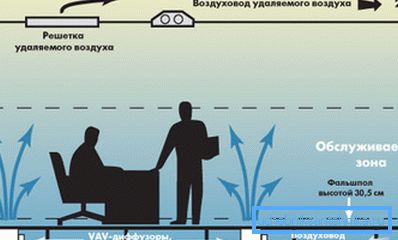

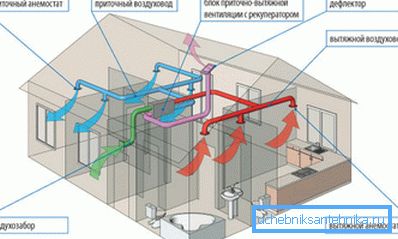

A saját kézzel történő mechanikus szellőztetés a házban lehet csővezeték nélküli és csatornás kivitelezés. Az első esetben a légtömegek a csatornarendszeren és a tengelyeken keresztül haladnak a betáplálási és kipufogási pontokon, a második esetben a csatorna szerepe a földalatti vagy interceiling térben történik.

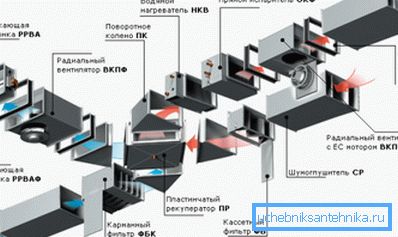

A csatorna rendszerek a legígéretesebbek és kényelmesebbek, de ma bizonyos értelemben ismeretek, ezért nagyon ritkán használják hazánkban. A csatorna szellőztető rendszerek lehetővé teszik, hogy komplex elágazó hálózatokat hozzanak létre egy pontteljesítménnyel és levegőbevezetéssel, amelyeket automatizálással vezérelnek, és a környező helyiség körülményeitől függően különböző üzemmódokban működhetnek.

Figyelj! A csatorna szellőztető rendszerei lehetővé teszik a leghatékonyabban légszűrő rendszerek, hővisszanyerő, fűtő- vagy hűtőmasszák szervezését, a csatorna automatikus lezárását vagy megnyitását, a tűz elleni védelmet, a füstöt és más baleseteket.

Az általános rendszer mellett a helyi szerelvények külön felszerelhetők: a szennyvízcsatorna szellőztetése saját házban, saját kezűleg, az alagsori levegőztetés, a földalatti vagy padlástéri helyiségek szellőztetése, stb.

Tervezés és telepítés

A szellőzés kiszámítása egyszerűsített rendszer alapján vagy a teljesítmény (árfolyam) kiszámításával végezhető el. A csere sokfélesége a bejövő levegő aránya a helyiség egy egységnyi térfogatához viszonyítva.

60 perc alatt sokszorosnak tekinthető, például 0,5-es többszöröse azt jelenti, hogy egy órán belül a kapott friss levegő mennyisége a helyiség fele térfogatának felel meg, és egy olyan sokaság, amely egyben egy teljes levegőáramlást jelent egy óra alatt.

A különböző helyiségek teljesítménye eltérő. Az SNiP 2.08.01.89 - "Lakóépületek", 4. függelék szerint a táblázatot választja:

A levegőárfolyam meghatározását követően a levegőfogyasztást könnyen meghatározhatja a képlet:

L = V * n, ahol:

• L a kívánt áramlási sebesség
• V a szoba térfogata
• n a csere sokfélesége.

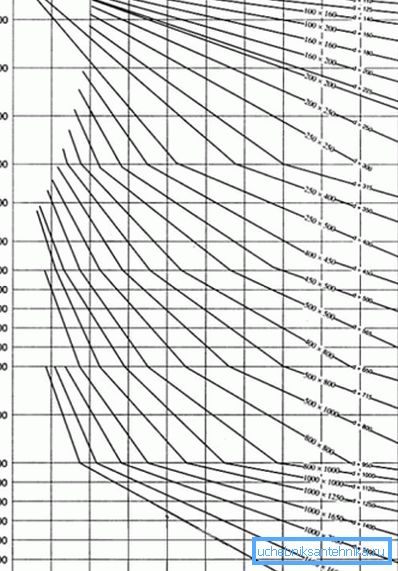

Ezután határozza meg a légmozgás sebességét. A természetes rendszerek esetében 1 - 2 m / s, mechanikus - nem több, mint 3 - 4 m / s. A légáramlás mennyiségének és a mozgás sebességének ismeretében meghatározhatja a csatorna keresztmetszetének értékét a diagram segítségével:

Az utasítás egyszerű:

1. Meghatározzuk az egész rendszer teljes légfogyasztását, és kerekítjük fel. Ezután a függőleges tengelyen kapott értéket elhalasztjuk;
2. Ezt követően a vízszintes tengelyen elindulunk az áramlás sebességének értékét;
3. A vízszintes tengely egy pontjától, amely megfelel a sebességnek, egyenes függőleges vonallal leereszkedünk a kereszteződéshez egy vízszintesen húzódó vonallal az x tengelynek az áramlási sebességnek megfelelő ponttól;
4. A kapott metszésponttól a diagramon a legközelebbi alsó sorra esünk, és meghatározzuk a csőszakasz méretét vagy annak átmérőjét.

Figyelj! Az ilyen számítások tapasztalatainak és készségeinek hiányában jobb, ha a szakemberek számára komplex elágazó szellőzést terveznek és telepítenek. Az építők munkájának ára alacsonyabb lesz, mint a változtatások költsége és a berendezések cseréje.

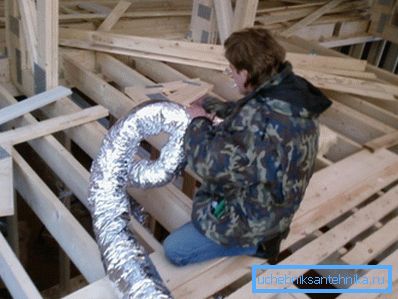

Következő a berendezések kiválasztása a kiszámított adatok alapján a teljesítmény és a csatornák mérete. A levegőbemeneti diffúzorok a fal alsó részében (ha lehetséges) és a legszennyezettebb helyeken (WC-k, fürdőszobák, konyhák) vannak elhelyezve a mennyezet alatt.

következtetés

A szellőztető rendszer egy szükséges megoldás egy modern otthon normális működéséhez. Az egyik vagy másik fajta választása a szerkezet jellemzőitől függ, de leggyakrabban mechanikai ellátó és kipufogó áramköröket használ. A cikkben szereplő videó segít a probléma jobb megértésében.
