Do-it-yourself szellőzés: egyszerű megoldások

A cikk tárgya a saját kezű szellőzés telepítése. Nem lesz elvont gondolkodás és összetett számítások: ez az anyag a szerző kísérlete, hogy megosszon szerény tapasztalataival a szellőzőrendszer saját házában való felszereléséhez. Szóval induljunk el.

őstörténet

Néhány évvel ezelőtt a szerző új házba költözött. Ez egy egyemeletes épület volt, nagy és magas alagsorban, amely azonnal otthoni tornateremként és műhelyként lett elhelyezve. Később tervezték, hogy egy lakóház melegített padlót építsenek.

Az első lakótelep legfőbb problémája a szellőztető rendszer teljes hiánya volt.

Az első tél kezdetén már látható következmények meglehetősen kiszámíthatóak voltak:

• A levegő a helyiségben, a rendszeres légzés ellenére, gyorsan elmosódott és nedves lett.

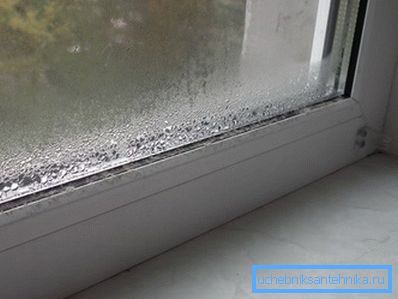

• Az egyszárnyú ablakokat állandóan kondenzvíz borította, amely lecsöpögött az üvegen, és az ablakpárkányokon pocsolyázott.

• Végül, szubjektíven, a ház nagyon hideg volt. Annak ellenére, hogy a hőmérő egészen ésszerűen +18 fokot mutatott.

Hivatkozás: a páratartalom növekedésével a levegő hőteljesítménye és hővezető képessége nő. Ezért hideg éghajlaton nagyon nehéz elviselni a hideget és a hőt.

A feladat nyilvánvaló volt: minimális időt és pénzt követett (amellyel a ház megvásárlása után természetesen nem volt olyan jó), hogy normális szellőzést biztosítson.

Egy évvel később, a tetőtér építésénél külön szellőzőkört kellett terveznünk és építeni. Mivel a padlók mindegyike külön bejárattal rendelkezik, nem kívánatos volt a légcsatornák kombinálása.

települések

Kezdetben meg kellett becsülni a várható szellőztetési teljesítményt. A számításra vonatkozó utasításokat a jelenlegi SNiP-ben találta meg:

A tervezett teljesítmény alternatív becslése azon személyek számán alapul, akik állandóan a szobában vannak. Az ébrenléti állapotban lévő embernek legalább 60 m3 / h-nak kell lennie; alvó személy számára - 30 m3 / óra.

Az első algoritmus szerint számlálás eredményeképpen 240 m3 / óra eredmény mutatkozott, a második 100 szerint (két ember átlagfogyasztása 8 óra alvás és 16 órás éberség alapján).

Figyelembe véve a ház elrendezésének sajátosságait, kiindulópontként 120 m3 / h kapacitást választottak.

Földszint

Ábra

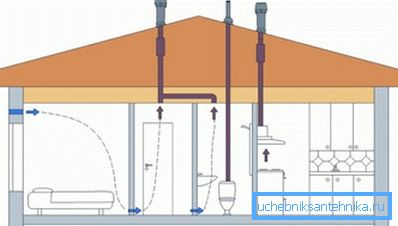

Miután gondolkozott a lehetséges megoldásokról, a szerző választása a kényszer indukcióra és a közös csatornára való légtelenítésre összpontosított több szobából - hálószoba, kombinált fürdőszoba és konyha-étkező. Úgy döntöttek, hogy a levegőbeáramlás passzív, és nem az utcán, hanem kissé szokatlan módon - az alagsorban.

Több oka is volt.

• A szellőztetni szándékozott helyiségek szinte szellőző csatornája már létezett. Az építők a befejezési folyamat befejezése befejezte a gipszkarton horony egy horony között a csavart, amelyet használták a padlólapok és a külső fal. Csak a csatorna levegőjének kiválasztását szervezte meg, és befedte a rácsokat.

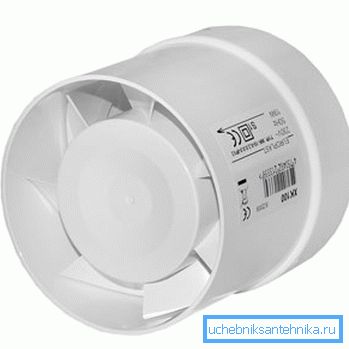

• A természetes szellőzés nem volt vonzó a kiszámíthatatlan teljesítmény miatt. A régió jellegzetes erős szelei a levegőcsere éles gyorsulását okoznák; de a nyári melegben, az utca és a ház közötti minimális hőmérsékleti delta mellett, majdnem nulla lesz. A csatornaventilátor ellenkezőleg 120 m3 / óra sebességet húzna, függetlenül a külső viszonyoktól.

• Az alkatrészek minimális ára. Kevés előre haladva érdemes megemlíteni, hogy a vásárlások teljes kiadása nem haladta meg az 1500 rubel értéket.
• Szimbolikus működési költségek. Itt van egy közelítő kapcsolat a csővezeték teljesítményének és áramfogyasztásának között:

Külön megjegyzések a friss levegőnek az alagsorban való keringését igénylik.

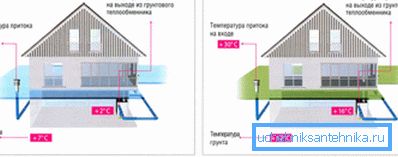

Olyan, mint a geotermikus szellőzés. A hangos név egy egyszerű elrendezést rejt magában, amely szerint a szellőzést gyakran egy saját házzal rendelkező vidéki házban készítik el: a jelentős hosszúságú ellátó csöveket a földbe temették el, kissé a fagyasztás szintje alatt.

Hivatkozás: a fagyérzékenység szintjétől egy méter mélységben a talaj hőmérséklete nem függ a régiótól, és +8 - + 14є.

Ennek eredményeképpen a beszívott levegőnek stabil hőmérséklete van, amely kevéssé függ a szezontól és az időjárástól. Nyáron a házak viszonylag hűvösek, télen - melegen. Mindez minimális energiafogyasztással: a villamos energiát csak a levegőszállításra fordítják.

Ebben a konkrét esetben azonban a ház alatt volt egy kész levegőforrás, amelynek állandó hőmérséklete körülbelül +14 fok volt - egy száraz pince, amelynek területe 75 négyzetméter volt, és messze a fagytömeg alatt volt. Csatlakoztatva egy pár csatornával, ahol a lakóegység a tetején volt, sokkal könnyebb volt, mint néhány tízméternyi cső leterítése a talaj alatt.

Said - kész.

végrehajtás

1. Az utcai oldalról a külső falon át a csatornába áttörtek egy lyukat. A munkához szükség van egy koronával történő lyukasztásra.

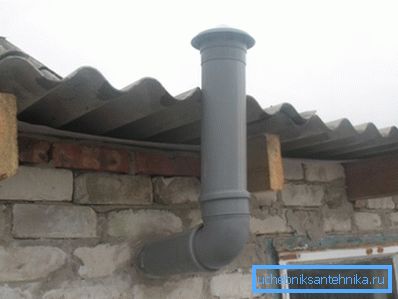

2. Egy szerelvényt 110 mm átmérőjű, egy sarokból, egy esernyőből (deflektor) és egy kompenzáló csőből készítettek. Ez utóbbi lehetővé tette egy csatorna ventilátor felszerelését és rögzítését, így a kapcsolat lecsökkenthető.
3. A ventilátor beépítési helyén lyuk van a csatornába vágva, amelybe egy műanyag nyílást és egy fedelet azonnal be kell szerelni. A jövőben hasznos lesz a ventilátor karbantartása és / vagy cseréje.
4. Egy cső, egy sarok, egy esernyő és egy csatlakozóval ellátott ventilátor a falon lévő lyukba van behelyezve és lezárva. A felkapott habot akril gitttel lezárják: a poliuretánhab nem szereti az ultraibolya sugárzást és gyorsan elkezd összeomlani a fényben.
5. A ventilátor áramellátása a kábelcsatornán keresztül a legközelebbi kimeneten keresztül történik, és egy kapcsolóval megnyílik.

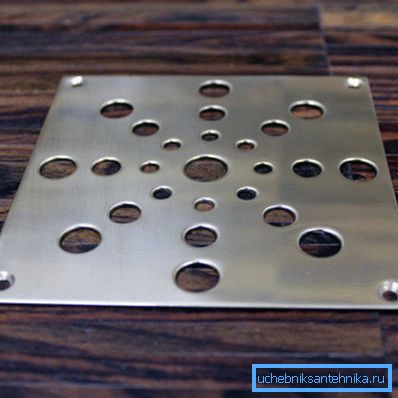

6. A gipszkartonban, a csatorna bezárásával több szellőzőrács van beágyazva, és egy csövet húz a konyhai kályha fölött levő padlásból.
7. A padlónyílások az alagsorból történő levegőelvezetéshez vannak kiválasztva. Rácsok zárták a hálókat, hogy megvédjék a rovarokat.

találatok

A nedvesség és a kondenzáció az ablakokon elfelejtették, mint egy rossz álom. A ház levegõje friss és közepesen száraz lett.

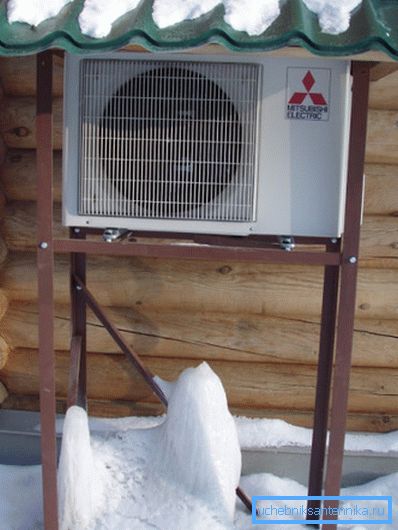

A meleg levegő télen történő beáramlása miatt a fűtéssel kikapcsolt ház teljesen fenntartotta a +12 fokos hőmérsékletet. A kényelmes 20-22 fokos hőmérséklet fenntartásához egy inverteres légkondícionáló működik, kb. 3,2 kW hőteljesítmény mellett.

Nuance: a jelenet - Crimea partja. Nyilvánvaló, hogy a 3 kilowatt hőáramlás nem lesz elégséges a Távol-Keleten. Ezenkívül a fűtési üzemmódban lévő inverterek a legjobb esetben is -25 ° C-on működnek.

A gipszkartonnal bevont beton szellőzőcsatorna rendkívül hatékony hangtompító. A ház ventilátorának munkája elvileg nem hallható.

tetőtér

Egy évvel később a tetőtéri padlózat építése elérte azt a pontot, amikor a szellőzést fel kellett szerelni.

Az első emelet analógiájával a padlás szellőztetése passzív beáramlással történt. A szellőztető helyett ebben az esetben 110 mm átmérőjű csatornacsövet használtunk - egyszerűen azért, mert nem kellett messze mennünk.

Ezen a ponton a hasonlóság a korábban épített szellőztető rendszerrel véget ért.

• Elvileg egy dedikált szívócsatorna hiányzik.. A levegőbevezetést szivárgások biztosítják, amelyeket a tetőtérben egy acéllemezlemez tetővel borítanak. Ebből a célból elég nagy a rés a tetőfedő lemezek között.

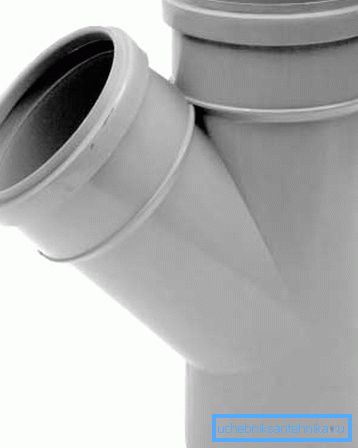

• A ventillátor előtti ventilátorcsatorna egy pólót tartalmaz.. Az egyik kivezetőn keresztül a levegőt a padlás közepén található kombinált fürdőszoba veszi ki; a második - a szoba többi része szellőztetett.

• Ventkanális rejtett gipsz-mennyezet. A fürdőszobában fel van szerelve a beszívó rács, amelyhez a póló egy csapja szorosan csatlakozik. De a szoba többi része közvetlenül a mennyezet fölötti helyiségben szellőztetve van: a levegőbevitel egyenesen odakint van; a nappaliból a levegő négy rácson keresztül lép be a padláson.

By the way: ez biztosítja a szarufák állandó szellőzését és a szigetelést.

Az utcán a ventkanal egy esernyő-deflektort ábrázol az egyik gáblán. Így a szerző felszabadította magát a kibocsátás lezárásának problémáiról: a horony elég volt ahhoz, hogy betöltse és kitartson; a vízből és a hóból egy tetőcsúszás védi.

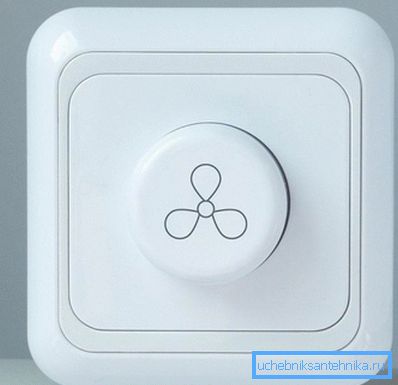

A ventilátor áramkörét dimmerrel szerelték fel. Lehetővé teszi a csendes és hatékony szellőztetési módok közötti választást attól függően, hogy hány ember van a padláson.

következtetés

Könnyű észrevenni, hogy a hatékony szellőztető rendszer kialakítása meglehetősen egyszerű és nem túl drága.

További témakörök, mint rendesen, megtalálhatók a jelen cikkben szereplő videóban. Sok szerencsét!
