Eszköz szellőztető rendszer - a kinevezés, az alapvető és

22-05-2018
Szellőzés

A vidéken élni, gyakorlatilag nem gondolkodik a szellőzésről, néha elég ahhoz, hogy a ház a legegyszerűbb konstrukciót megvalósítsa. Egy másik dolog az, amikor munkaidőben kell tölteni a városi irodákban, amelyek ablakai az utat néznek. Ebben az esetben az ablak megnyitása nemcsak a friss levegőhöz való hozzáférést teszi lehetővé, hanem fordítva is csak a helyiség légkörét súlyosbítja.

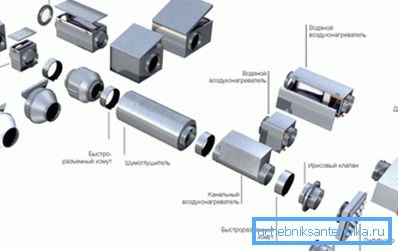

Komplex szellőztető rendszerek

kinevezés

Ma lehetetlen elképzelni a szellőzés nélküli termelést, valamint a lakásban vagy a házban lévő helyiségeket.

Használata meglehetősen kiterjedt, és a berendezések - bár a sokféleségben különböznek egymástól, de valójában három fő csoportból állnak:

  • a légáramlás létrehozása;
  • légkezelés;
  • levegőelosztás a helyszínen.

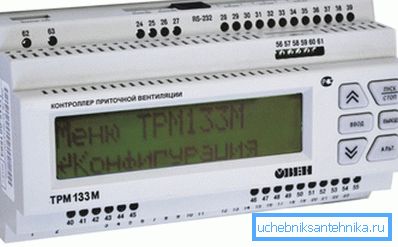

Ventilációs típusú szellőztető rendszer vezérlő

Külön figyelmet kell fordítani a szellőztető rendszerek további komponenseire, amelyek szerves részét képezik, ami negatíva lehet a munka mellékhatásainak:

  • tűzvédelmi csappantyúk;
  • hőszigetelés;
  • hangtompítók.

Tipp: minden komplex szellőztető rendszert fel kell szerelni automatizálással.

Szellőztető rendszerek szervizelése és diagnosztikája

struktúra

A berendezés a szellőztetés típusától függ. Például a bevitel olyan elemekből áll, amelyek:

Lélegző áramok létrehozása Minden mechanizmus fő eleme egy ventilátor, amely más lehet és ilyen szellőztető rendszerekhez használható:
  • kipufogó;
  • levegő;
  • kényszerített levegő és kipufogó.

Segítségükkel légfüggönyöket hozhatnak létre, és tetőkre és szellőzőcsatornákra is felszerelhetők.
A folyamat levegője Ezek a rendszerek különállóak lehetnek, és nagyobb mechanizmusok részét képezik:
  • a párásítók egy nagy egység részét képezik;
  • a léghűtők légkondicionálók;
  • szűrők - egyéb eszközök elemei;
  • A légmelegítők a szellőzőrendszer részét képezik.

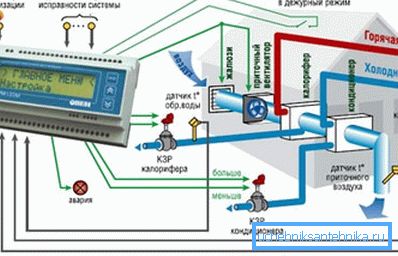

A szellőztető rendszerek szállítása lehetővé teszi a hibák időben történő reagálását.

A légáramlás elosztására a következő szellőztető rendszerek részeként:

  1. Légelosztók:
  • fúvókákkal ellátott fúvókák;
  • rácsszerszerkezetűek
  • perforált panelek;
  • mennyezeti lámpák;
  • slot eszközöket.
  1. Légcsatornák.
  1. A szabályozó és záró típusú szelepek, membránok eszközei.

A szellőztető rendszer fő elemei

Mint bármelyik kialakítás esetében is, megfelelő működését az egyes elemek biztosítják, amelyek önállóan működhetnek, vagy az automatizálással szinkronizálhatók a többiekkel:

  1. Légtelenítő rács Az első elfogadja a kívülről érkező tiszta levegőt, az ára függ a méretétől és anyagától. Leggyakrabban négyszögletes vagy kerek, ott is ovális vagy egyedi. Feladataik nem csak dekoratívak, hanem praktikusak is - a szellőzőrendszer különböző szennyező anyagoktól és csapadéktól való védelmére.
  1. Levegőszelep Úgy tervezték, hogy szabályozza a légáramlást, és megakadályozza a külső levegő belépését a rendszerbe, ha ki van kapcsolva. Különösen a hideg évszakban szükséges, különben a levegő és a hólyag lefagy a házba és a lakásba. A saját kezével könnyen telepíthető.

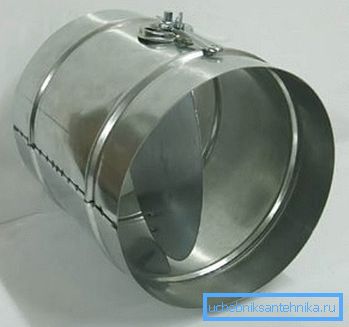

A fotó - a fojtószelep a szellőzés

Leggyakrabban frisslevegő-szellőztető rendszerekben a szelep a szelepen elektromos meghajtással van szinkronizálva, automatizálva az irányítást. Ha a fűtőelem bekapcsol - a szelep kinyílik, amikor kikapcsol - bezáródik.

  1. Légszűrő a rendszer fontos eleme, amely megvédi a bolyhoktól, poroktól, rovaroktól és piszoktól. Tipikusan durva súrolást alkalmaznak, amely képes 10 mikron méretű részecskék befogására. A szűrőanyag ebben az esetben akril. Szükség esetén növelje a szellőztetett épületek védelmét, javasoljon egy finom szűrőt, amely 1 mikron méretű részecskéket késleltetett, valamint rendkívül finom szűrőket, amelyek nem engedik meg, hogy a részecskék 0,1 mikronra csökkenjenek.

Tipp: nyomon kövesse az eszközt, és havonta tisztítsa meg a hulladéktól és a porból.

Javasoljuk, hogy nyomásérzékelőt telepítsen a szűrő diagnosztizálására, amely képes ellenőrizni a légnyomás különbségét a szellőztető rendszer bemeneti és kimeneti helyzetében.

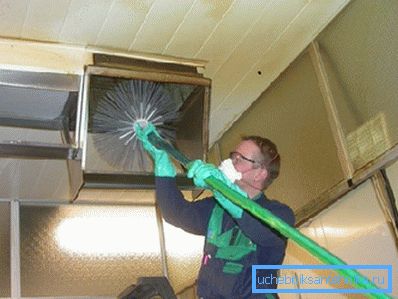

Kézi periodikus tisztítás a szellőzőrendszereknél
  1. ventilátor minden kényszerített levegőcserélő rendszerben és statikus nyomáson a szellőztető rendszerben. Ennek két fő paramétere van: a levegő mennyisége és a nyomás. Tervezés szerint lehetnek tengelyirányúak és centrifugálisak.

Az első vásárlói jóváhagyás megbízhatósága és nagy teljesítménye miatt. A hátrány az, hogy alacsony teljes nyomást eredményeznek, ami miatt a légáramlás sebessége a csévélőcsatornákban jelentősen csökken. Ebben az esetben javasoljuk a ventilátorok radiális modelljeinek használatát, amelyek nagynyomású áramlást hozhatnak létre.

Tipp: az európai szellőzőberendezések gyártóinak legújabb modelljei alacsony zajszintűek és kis méretűek.

  1. Légcsatornák amelyet úgy terveztek, hogy a kezelt levegőt az épületen keresztül elosztja, miután elhagyta a hangtompítót.

Együttműködnek egy olyan hálózatban, amely:

  • fordul;
  • adapterek;
  • pólót.

Kiválasztásuk:

  • keresztmetszeti terület - a szükséges légcserétől függ, amelyet számítással, valamint a maximálisan meghatározott légsebességgel határozunk meg;
  • forma - kerek vagy téglalap alakú, kevésbé ovális;
  • merevség - hajlékony, félig flexibilis és merev.

Tipp: üzem közben a szellőzőrendszer megengedett sebességét be kell tartani, különben a csatorna zajforrássá válik.

A merev légcsatornák horganyzott lemezből készülnek, lehetnek négyszögletesek vagy kerekek. Bizonyos körülmények között rozsdamentes acélból készülhetnek.

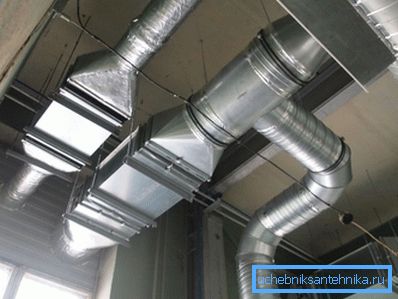

A szellőzőrendszerek rekonstrukciója lehetővé teszi a munkájának javítását.

A félig flexibilis és rugalmas légcsatornák többrétegű alumínium fóliából készülnek, keresztmetszetűek, melyet acélhuzalból készült, spirálra csavarodott keret biztosít. Ez a kialakítás kényelmes a szállításhoz, mivel összehajtható "harmonika".

A hátrány az aerodinamikus ellenállás az egyenetlen belső felület miatt, ezért kis méretű projekteken kell használni.

további

melegítők
  1. Ezek lehetnek elektromosak és víz.
  2. A légmelegítők a csatornahálózatok légmennyiségeinek fűtésére és kondicionálására szolgálnak.
  3. Eszközfunkciók:
  • a beépítés egy kerek vagy téglalap alakú csatornában történik;
  • képes dolgozni a - 40 ° С - + 40 ° С tartományban;
  • IP 40 szigetelési osztály;
  • nincs szilárd, ragadós vagy rostos robbanóanyag jelen van a levegőben.
  1. A csatorna fűtőtestek telepítése ajánlott szakemberek megbízására. Ebben az esetben lehetséges a levegő egyenletes eloszlása ​​a keresztmetszete során. A csatorna legközelebbi fordulata és a fűtés között legalább 3 átmérő legyen.
  2. Az eszközöket vízszintes vagy függőleges csatornákba telepítheti. Ne felejtse el, hogy amikor a ventilátor ki van kapcsolva, tilos a fűtőelem bekapcsolása.
  3. A fűtési teljesítmény beállításához gyakran használják a tirisztor szabályozóit.
hűtők
  1. A bejövő tiszta levegőt hűtik.
  2. Az áramlás hőmérsékletének csökkentése különböző hűtőfolyadékokkal:
  • a víz;
  • hűtőközeg;
  • etilénglikol.
erőgyűjtő Úgy tervezték, hogy két levegőáramot keverjen - kívülről érkező és visszatérve a szobából. Segít csökkenteni a fűtési víz költségeit a hideg időszakban, és csökkenteni kell a levegő hőmérsékletét forró időben.
hangtompító A ventilátor szükséges része, amely szabályozza a zajszintet annak érdekében, hogy növelje a munkahelyi vagy pihenőhely kényelmét.

A ventilátorban lévő zaj forrása bármilyen oszcilláló mozgás:

  • aerodinamikai;
  • mechanikus.

A hangcsillapítók a következőkre oszthatók:

  • lemez;
  •  Tubular.

Fő előnye a hangszigetelő anyaggal bélelt felület.
Szellőztető rendszerek felszerelése és beállítása szakemberek által

következtetés

A szellőztető rendszer kialakításakor nemcsak annak célját, hanem a készüléket is meg kell érteni. Ezután könnyebb lesz megmondani, hogy hol, mit és hol telepítenek elemeket, és hogy mit fognak használni a jövőben. Hagyományosan egyesek közül néhányat a főbbekhez kapcsolhatunk, mások pedig továbbiakat.

A jelen cikkben szereplő videó segít megtalálni a témával kapcsolatos további információkat.
