A mikroklíma bármely helyiségben optimális paraméterek, amelyekben a személy kényelmesen érezhető és produktív módon dolgozhat. Ezt főként olyan paraméterek befolyásolják, mint a páratartalom, a levegő hőmérséklete, a levegő összetétele. A mikroklíma stabilitásának fenntartásának feladata pedig a szellőztető és fűtési rendszerekben rejlik, így a tervezési kérdést különös figyelmet kell fordítani.

Van értelme összekapcsolni a fűtési és szellőztető rendszereket?

A legtöbb ember hazánkban megszokta a hagyományos vízmelegítést, és a szellőzés és a fűtés kombinációját nem is tekintik komolyan, de hiába. Végül is a szellőztető rendszer és a fűtés egészének kialakítása lehetővé teszi a légcsatornák lehetőségeinek maximális kihasználását, a hideg évszakban nem állnak készenlétben.

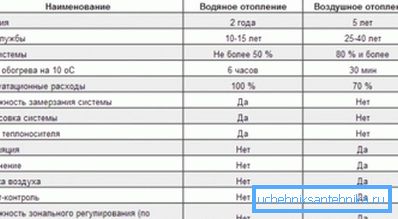

Ezenkívül a légfűtési rendszer számos előnnyel rendelkezik, mint a hagyományos, ahol a víz hőhordozó.

A levegő hűtőfolyadékként történő használata:

• meghosszabbítja a rendszer élettartamát (a légfűtési rendszer tartóssága eléri a 40 évet);
• csökkenti a szoba felmelegedésének idejét;

Figyelj! Vízrendszer esetén meg kell várni, amíg a radiátor ki nem elég hőt, órákig tart. A levegőrendszer előmelegített levegőt biztosít a helyiségnek, csak várnia kell, amíg keveredik a hideg levegővel. Ez mindössze 20-30 percet vesz igénybe.

A szellőztető és légkondicionáló rendszerek tervezésére vonatkozó általános rendelkezések

Függetlenül attól, hogy egy kis kúria vagy magasépítésű épület fűtését, szellőzését és légkondicionálását tervezik-e, az elvégzett munkának két dokumentumnak kell lennie:

• a szövegrész - a magyarázó megjegyzésben a tervező a projektben elfogadott általános technikai megoldásokat jelzi. Különösen a számítás igazolja a légcsatornák elfogadott szakaszát, a légkondicionáló rendszer és a fűtési rendszerek erejét. Ha a rendszer az ipari vállalatnál lesz telepítve, akkor meg kell jelölni a légcsatornák agresszív médiából való védelmének módjait;
• A grafikai rajzokon fel kell tüntetni a fűtési, légkondicionáló és szellőztető hálózatok tervét. A szellőztetés és a légfűtés kombinációja esetén a munka enyhén leegyszerűsödik.

A rajzokat illetően meg kell jegyezni, hogy azokat szigorúan a GOST 21.602-79 szabványnak megfelelően kell elvégezni, egyszerű grafikonnal készült vázlat elfogadhatatlan.

Figyelj! Ha egy kis ház szellőzését és fűtését tervezed saját kezedben, persze, persze a GOST nélkül is megteheti, a legfontosabb az, hogy a dolgozók mindent megértenek. Más esetekben a szabvány szigorú betartása kötelező.

A rajzrajzok szabályai

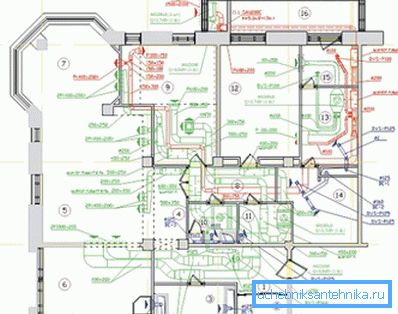

A rajznak nemcsak a vetített rendszer vázlatos ábrázolását, hanem a ház tervét is tartalmaznia kell, ellenkező esetben nem lesz képes megítélni, hogy helyesen van-e elhelyezve a csatorna.

Ami a többszintes épületek rendszerének kialakítását illeti, általában szükséges:

• hogy az A1 lapon az épület alaprajzát vonja le;
• a számozás a GOST 21.602-2003 követelményeinek megfelelően történik, amelyet a szlovák GOST 21.602-79 sz. szabályozási dokumentum helyett fogadtak el. Ami a helyiség számozását illeti, a számot körbe kell helyezni, a számozás a rajz bal oldalától kezdődik, az első szám a padlószám kijelölésére szolgál, és a többi szám ténylegesen a helyiségek számát jelenti;
• akkor ugyanabban a tervben feltétlenül szükséges a bezárt szerkezetek méretezése, ez a hőveszteségek későbbi számításának alapja;
• ha vízmelegítést használnak, akkor a csomópont helyét választják, a csőszerkezetet minden emeleten fel kell tüntetni, és a radiátor helyei jelennek meg;

Figyelj! A GOST a fűtési és szellőztetési rajzokon világos listát ad a megengedett szimbólumokról. A kreativitás ebben az ügyben elfogadhatatlan, és néhány példát említünk az alábbiakban.

• ugyanez érvényes a légcsatornák és légkondicionáló rendszerek lapjain.

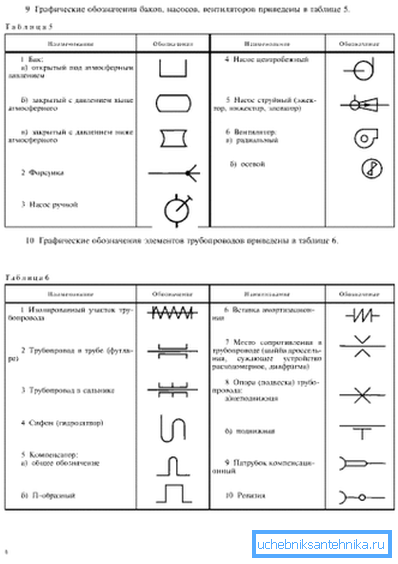

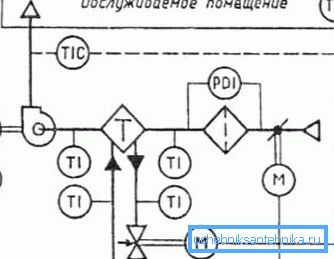

Elfogadott egyezmények a rajzokon

Általában a szellőztető rendszer kialakítása azzal kezdődik, hogy a padlók jelzik tervezési helyzetüket. Ezt követően minden helyiségben, ahol szellőztetést biztosítanak, be kell vágni.

Ezeken a vágásoknál meg kell adni a szellőzőrácsok tervezési pozícióját (elhelyezése és méretének jelzése), emellett a következőket kell feltüntetni:

• szellőzőcsatornák és az enyém (pontozott vonalakkal);
• jelölje meg a szellőző tengely száját és az ablak közepét;

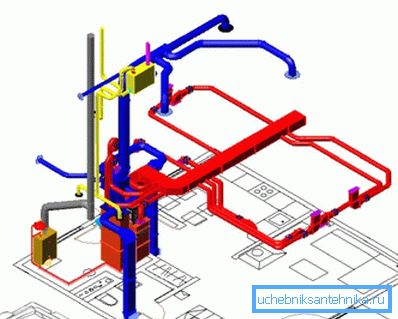

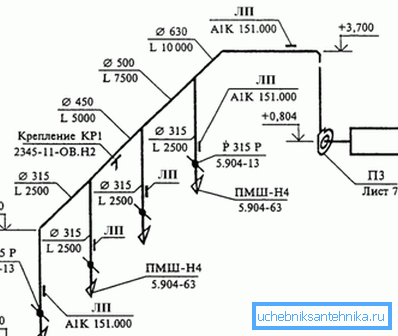

• Az épület vágott és alaprajza alapul szolgál a szellőzőrendszer axonometrikus vetületeinek rajzolásához.

Figyelj! Ugyanez az utasítás vonatkozik a légfűtési rendszerek tervezésére, a helyiség szellőztetőrendszerével együtt.

Rajzok készítésénél a következő szabályok érvényesek:

• a szellőztető és fűtési rendszer bármely elemét fel kell címkézni és a sorozatszámra kell felhelyezni (ugyanazon márkán belül). Például a természetes keringésű szívórendszer PE-ként van jelölve, kényszerített P-vel, a rajzon a légfüggöny U betűvel van jelölve, és a fűtőegységeket az A. betűvel lehet azonosítani.

A GOST tervrajzai a fűtés és szellőztetés nem korlátozódnak csak egy 2003-as dokumentumra.

A szellőző- és fűtőrendszerek egyes elemeinek megjelölését külön szabványok tartalmazzák:

• a csövek és szerelvények lapon történő jelölésekor a GOST 21.206-93 ajánlásait be kell tartani;
• A GOST 21.205-93-at akkor kell használni, amikor a rajzon olyan elemet kell feltüntetni, mint a csővezeték szigetelése, az értékcsökkenési betét, a támasz és egyéb speciális elemek. Ugyanezt a szabványt használják a légáram, a tartályok, a csőszerelvények stb. Irányának jelzésére;

• GOST 21.112-93 az emelő- és szállítóeszközök szimbólumaira.

Figyelj! Ha ilyen típusú szimbólumokat ábrázol a rajzban, a skála figyelembe kell venni.

Általános Tervezési Útmutató

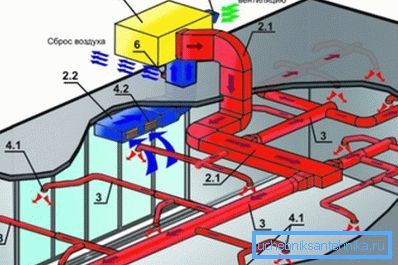

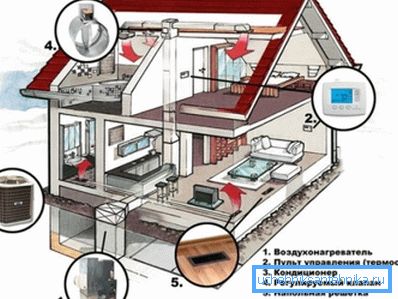

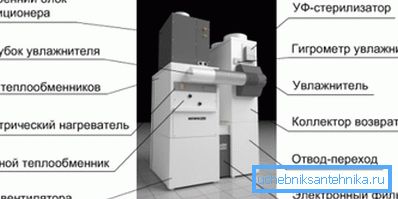

A fűtési rendszerrel kombinált szellőztető rendszer a következő elv szerint működik:

• meleg levegőt szállítanak az ellátócsövön keresztül a ház szobájába;
• a kipufogócsövön keresztül a levegő kerül a helyiségbe, friss levegőt keverünk az utcáról, és a levegő keveréket visszavezetjük a fűtőegységbe;
• miután ez a folyamat megismétlődött.

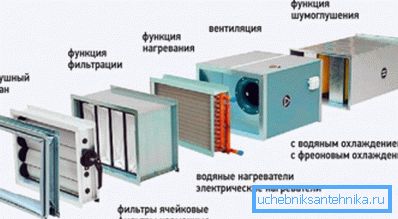

Figyelj! Az ilyen rendszerek szükségszerűen szűrő rendszerrel vannak ellátva, gyakran van további nedvesség. A keringető levegőnek további tisztításra van szüksége, mivel nem teljesen frissen cserélhető.

Magánépítésben minden esetben a fűtési, szellőztetési és légkondicionáló kialakítás egyénileg, de több univerzális szabályt is megfogalmazhat:

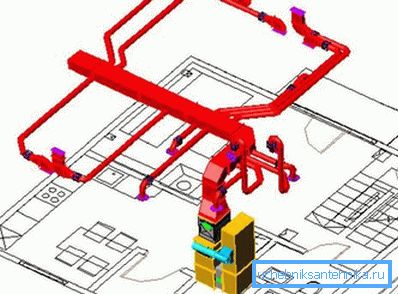

• A befúvó légcsatornát kényelmesen el lehet helyezni a padlók között. Különösen ez a lehetőség alkalmas vázszerkezet-technológiára, a csövek nem foglalnak el egy centiméter szabad helyet. Ezzel az elhelyezéssel a 2. emeleten meleg levegő áramlik a padlóról, és az első - a mennyezetről;

Figyelj! Nem szabad elfelejteni, hogy meleg levegő áramlik az ellátó rácsokból, ezért nem kívánatos, hogy közvetlenül a kanapéra, fotelre, stb. Ugyanakkor nem kívánatos a függönyökön elhelyezni - valószínűtlen, hogy valaki örömmel néz ki az állandóan hullámzó függönyökre.

• ha vasbeton padló, akkor jobb, ha a légcsatornákat a fal sarkába helyezzük. Ezután könnyen le lehet álcázni egy többszintű mennyezet segítségével.

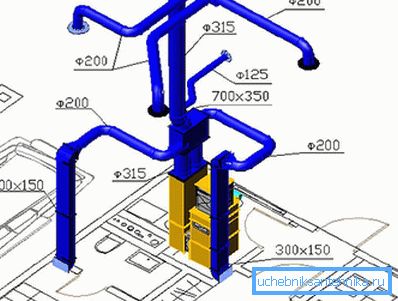

A visszatérő - kipufogócsatorna elhelyezésével kapcsolatban vannak bizonyos jellemzők.

Ezért a fűtési és szellőztető rendszerek megfelelő kialakítása megköveteli, hogy:

• a levegő bejutott a kipufogócsőbe az alsó szinten - a padló szintjén. Az a tény, hogy itt a fűtött levegő felülről érkezik a szobákba, ezért a padló közelében lévő kerítés hozzájárul a szoba egységesebb fűtéséhez;

• a második és az azt követő emeleteken a kerítést a mennyezet közelében kell elvégezni - meleg levegő emelkedik és felhalmozódik ebben a zónában, ami nem számít egy személynek;
• ezen a csatornán van értelme, hogy egy csappantyút helyezzen a légáramlás szabályozására, télen ez segít a villamosenergia-számlák megtakarításában;
• Különös figyelmet kell fordítani a légcsatornák hangszigetelésére a fűtőberendezés közelében. Lehetséges, hogy rugalmas légcsatornákat használnak ezeken a területeken, vagy külső zajszigetelést használnak;
• nyáron a fűtés nem fog működni, ezért a szellőztetésnek tetővel kell rendelkeznie, a meleg szezonban a szennyezett levegőt eltávolítják rajta;
• a friss levegőt az utcáról a falszelepeken keresztül lehet összekeverni.

Külön meg kell említeni a hőforrást. Természetesen használhatja a telepítést, villanyszerelést, de az ilyen rendszereket aligha lehet gazdaságosnak nevezni, és a vidéki házak esetében a villamosenergia-függőség nem a legjobb megoldás.

Ezért gyakran használnak olyan berendezéseket, amelyekben a fűtőelem hagyományos fűtőkazánhoz kapcsolódik (nem számít az elektromos vagy szilárd tüzelésű kazán). Az ilyen rendszerek üzemeltetésének költsége 20-30% -kal alacsonyabb a hagyományos vízmelegítéshez képest.

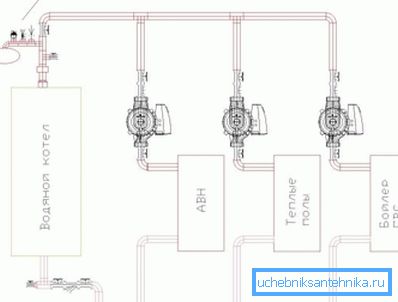

Figyelj! Ezenkívül a kazán egyszerre használható melegvízellátáshoz és például "meleg padlókhoz".

A légfűtési rendszer egyszerű kiszámítása friss levegőztetéssel kombinálva

Itt természetesen nagymértékben függ a légáramlás megszervezésének módjától. Ha például csak részleges újrahasznosítást használnak, akkor ez kevés energiát takarít meg, mivel a fűtőtestnek nem kell energiát elöntenie a levegő hőmennyiségének külső hőmérsékletének megőrzésével.

Másrészről a részleges újrahasznosítás lehetősége nem mindig tisztán higiénikus szempontból elfogadható, mert a szennyezett levegő egy része még mindig a helyiségben marad. Azonban a zéró újrahasznosítás, különösen a hideg évszakban, sokat fog fizetni a tulajdonosok számára, de a levegő garantáltan tiszta lesz.

A légfűtés kiszámítása a szellőzéssel együtt történik, feltéve, hogy a szobahőmérsékletet meg kell tartani. A beáramlásnak nem szabad szenvednie, vagyis a helyiségben a levegőcsere gyakoriságának állandó értéknek kell lennie.

Mint a minta, a számítás nagyon egyszerűsített változata adódik, de alkalmas például a magánépítésre.

Az egész számítás három egyszerű lépésre osztható:

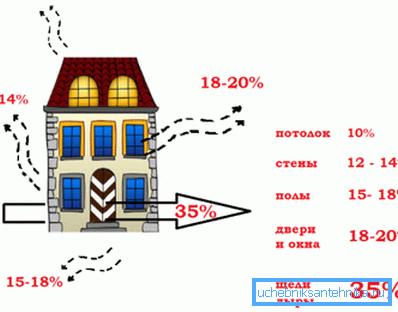

1. Meg kell határozni a helyiség hőveszteségét. A számítás egyszerűsítése érdekében ajánlatos egy online számológépet használni, amely lehetővé teszi számításba a finomságokat, például a lakásban, az éghajlati zónában stb. Telepített kettős üvegezésű ablak típusát. A kézzel történő számításnál sok kezdőknek nehézségei vannak ezzel;

Figyelj! Ennek az elemnek a helyessége a fűtőberendezés azon képességétől függ, hogy megtartsa a kívánt hőmérsékletet a lakásban. Ha például az eredményt alábecsülik, akkor a fűtés egyszerűen nem megy, és elfelejtheti a kényelmet.

1. Ezután be kell állítania a hőmérsékletet a helyiségben és a kimeneti hőmérsékleten (a fűtőelem kimenetén), és meg kell határoznia a levegő áramlását a megadott körülmények között. A számítás a képlet szerint történik

G = Qp / [s • (tg-tv)],

ebben a képletben a következő jelölést használjuk:

• Qp - az előző szakaszban számított hőveszteség, W;
• c a levegő hőteljesítménye, J / (kg • K), a referenciaérték 1005;
• tg és tv - a fűtés hőmérséklete és a helyiség hőmérséklete, "C.

1. Meghatározva a hőfogyasztás, melynek a levegő felmelegítésére kell fordulnia, a képletet használják

Qn = G • c • (Tv-tn),

ahol tn a kültéri levegő hőmérséklete ,?

Számítási példa

Példaként tegyünk egy egyszerű számítást, amelyben a feladat a fűtés és szellőzés kiszámítása, feltéve, hogy együtt dolgoznak.

A következő kezdeti adatok elfogadhatók:

• kettős üvegezésű ablakok kerülnek a helyiségbe, és az üvegezés területe százalékban a falfelület 20% -a;
• kültéri hőmérséklet -30 ° C;
• csak egy fal van a szobában;
• szoba terem - 20 m2;
• a háznak folyamatosan meg kell őriznie a hőmérsékletet +20 ° C-on, az ellátási hőmérséklet +50 ° C;

A számítás az ajánlott módszer szerint történik:

• ilyen esetben a hőveszteség 2,26 kW;
• a légáramlás ilyen esetben G = 2260 / (1005 (50-20)) = 0,075 kg / s;
• a fűtés hőjének Qn = 0,075 • 1005 • (20 - (- 30)) = 3769 W = 3,77 kW. A fenti adatok alapján már választhat egy fűtőtestet az útlevél jellemzői szerint.

Összegezve

Egy szellőztető rendszer tervezése csak első pillantásra egyszerűnek tűnhet - néhány csövet elhelyezni, és a tetőre hozni. Valójában minden sokkal bonyolultabb, és abban az esetben, ha a szellőzést kombinálják a levegőmelegítéssel, a feladat komplexitása csak nő, mert nemcsak a piszkos levegő eltávolítását, hanem a szobahőmérséklet stabilitását is biztosítani kell.

A videó ebben a cikkben egy elméleti, amelyben a szakértők válaszolnak számos általános kérdésre.
