Helyi szellőzés: típusok és számítás

Ez a meghatározás, mivel a helyi szellőztetés automatikusan jelzi annak alkalmazási körét - ezeket külön-külön a kis munkaterületek a termelésben, sőt mindennapi életünkben is figyelembe veszik. Ilyen kipufogóeszközök a munkaasztalok felett vannak elhelyezve, ahol gázok kibocsátása lehetséges, a kovácskovácsolók és különböző kemencék fölött, és a mindennapi életben ilyen felszerelést takarítanak meg főzőüst (gáz vagy elektromos) kályhákon keresztül. De ezek az egységek eltérhetnek egymástól a légáramlás irányában, és erről beszélni fogunk, valamint bemutatjuk a videót ebben a cikkben.

Szellőztetés a talajon

Megjegyzés. Ha valamilyen helyen zárt térben káros gázok keletkeznek, és ez a probléma megoldható általános szellőztetéssel, akkor gyakran a helyi szellőzőrendszerek vannak telepítve. Előnyük a hatékonyság terén - egy ilyen eszköz kevesebb energiát igényel, ráadásul a probléma helyi megoldása nem teszi lehetővé a gázok terjedését a munkahelyen túl.

típusok

• A legfontosabb különbség a helyi felhasználású szellőztetés típusok között, amint már említettük, a levegőáramlás mozgása, tehát friss levegő vagy kipufogó levegő lehet..
• A kipufogási opciót olyan esetekben alkalmazzák, ahol lehetetlen megakadályozni a káros vagy illatú illékony anyagok terjedését a helyiségben található helytől. A művelet lényege, hogy ezeket az anyagokat a levegőáramlás mozgásával, és nyílt térben, azaz az utcán dobja le. Ilyen helyzetekben a láthatatlan gázokról, valamint a füstről és porról beszélünk, és szennyezik a közeli helyet.
• Otthon, ez a fajta szellőzés mindenki számára ismeretes, mint egy konyhaszekrény. és azoknak, akiknek saját kezükbe kellett szétszedniük egy ilyen egységet, egy vagy több rajongót láthattak. A pengékeiket úgy forgatják be, hogy forgás közben úgy tűnik, hogy szopják a levegőt, különösen, ha meleg helyre melegszik.

• A helyi szellőzést azonban légzuhany formájában használják., ahol a hidegebb levegő áramlik bármelyik részre vagy helyi munkahelyre, és ehhez más néven fúj. A forró műhelyekben működő gyárakban is létrehoztak valódi oázisokat, amelyek 2-2,5 m magas fülkéket képviselnek, amelyekbe hűvös levegőt adnak be, ami jelentős energiamegtakarítást eredményez, mint ha az egész műhelyt le kellene hűteni.
• De a légáramlás nem mindig hideg, meleg vagy meleg is lehet., például ilyen légcsatornákat hoznak létre a kemencékben, ami gyakorlatilag olyan képernyőnek tűnik, amelyen keresztül a kemence hője nem terjed ki (hasonló, de gyengébb hatás érhető el az ablak alatti fűtőtesttel). Különféle típusú kaszók és kemencék esetén az agresszív irányított légáramlás segít az égés fenntartásában, vagy nagyobb sebességgel növeli intenzitását.

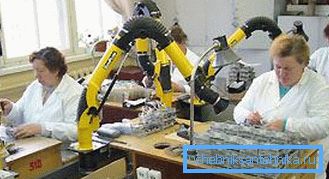

Megjegyzés. Mind a kipufogó, mind a beszívott szellőztetés kétféle lehet: egyénileg vagy központi. Az első esetben a rendszer egy helyi munkahely felett helyezkedik el, és meglehetősen szűk feldolgozási körrel rendelkezik. A második esetben a rendszer egy munkacsoport felett helyezkedhet el.

Helyi kipufogórendszerek számítása

A helyi elszívó szellőztetés kiszámítása általában a helyiség számos paramétere, a levegő hőmérséklete, a káros hatás, a motor teljesítménye stb. Figyelembevételével történik, bár ez csak a termelésre vonatkozik, és ez nem minden esetben lehetséges. De ha a számításokról van szó, akkor a kipufogócsomagot érdekelnénk - pontosan ezt kell figyelembe venni, hogy minden káros anyag menjen hozzá, és ne közelítsen hozzá.

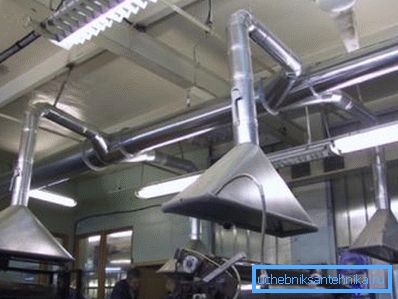

Az esernyő a legalkalmasabb eszköz a helyi kipufogógázhoz, különösen kovácskovácsoláshoz, tűzhelyhez, nyitott tűzhelyhez, forró fürdőhöz stb. - a fűtött levegő a kupola alá emelkedik, ahol belép a szellőzőcsatornába. Természetesen az esernyőt az utasításoknak megfelelően a lehető legközelebb kell elhelyezni a forráshoz, minden esetben a lehető legnagyobb mértékben.

Az esőernyő munkanyílásában az áramlási sebesség kezdőértékét 0,15 és 1,25 m / s értéknek kell tekinteni. A sebesség közvetlenül arányos a mérgező gázok mennyiségével és az átfedési területgel - annál több gáz és kisebb a kupola, annál intenzívebb a szívás.

Az egység kapacitását (m3 / h) vagy a kipufogó levegő térfogatát L = 360abv képlet alapján kell kiszámítani - itt az a és b szimbólumok a munkafurat peremét méterben kifejezik, és a v szimbólum a légáramlás sebességében (m / s) ebben a rekeszben.

Különböző számítások szükségesek a hegesztési asztalok és a felszíni berendezések számára is, mivel lehetetlen lefedni egy kipufogócsomagot egy ilyen helyre (egyszerűen beavatkozni), ezért a szükségletektől függően a tölcsér alakú vagy résszerű, 250 mm és 350 mm közötti szalagok kerülnek telepítésre. Ilyen helyzetekben a számításokhoz egy másik képletet használunk, amely L = ko3vI-nek néz ki, itt a ko érték a rés vagy a tölcsér szívás (12-es nyílás, 13.2 tölcsér) és az I szimbólum az amperes hegesztőáramot jelöli ( A).

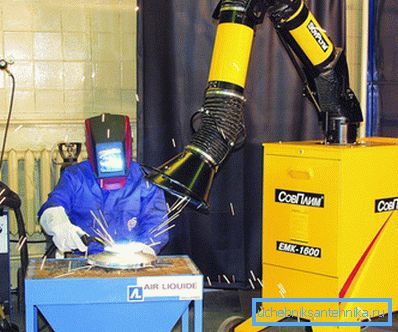

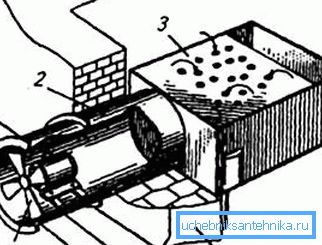

A hegesztő munkahelyén ez a fajta szellőztetés másképpen hajtható végre, bár ugyanezen elv szerint például egy cső lehet egy oldallal összekötött esernyővel, de lehet rácsként is a munkaasztalon, ahol a gázokat szívják be az ellenkező oldalon. A második lehetőség az ott dolgozó személy számára a legkedvezőbb, mivel ebben az esetben gyakorlatilag nem szívja be a káros gázokat. A levegő szivattyúegységének kapacitását (m3 / h) úgy kell kiszámítani, hogy az elektródák száma, amelyeket a hegesztő egy órán keresztül képes használni, valamint a benne lévő káros anyagok jelenléte.

A megfelelő gépeken szerelt csiszoló-, csiszoló- és polírozó kerekek használatakor nagy mennyiségű por keletkezik, ezért az ilyen gépeken a szellőztetés szükséges a dolgozók egészségének megőrzéséhez. A por és a csiszolóanyagok kis részecskéinek eltávolítása során a kört egy burkolat borítja, amely viszont egy légcsatornához van csatlakoztatva, amelynek végén egy bizonyos kapacitású kipufogó ventilátor van. Nagyon fontos, hogy a légcsatorna párhuzamosan álljon a por és a csiszolóeszköz mozgási vonalával, azaz hogy ez a hulladék akadálytalanul halad előre.

Minél gyorsabban áramlik a levegő a csatornán, annál hatékonyabb lesz a védőburkolat. De ez még inkább megnő, ha a burkolat elülső részén egy speciális védőburkolat van felszerelve, amely nem engedi, hogy a por és a csiszoló részecskék felemelkedjenek (a szellőztetés költsége nem növeli jelentősen a védőburkolat felszerelését).

Egy bizonyos szellőzési teljesítmény (m3 / h kapacitás) iránti igény közvetlenül függ a kör átmérőjétől. Itt használjuk az L = 1000DA képletet - D értéke a kör átmérője, és A értéke az átmérőjétől függő együttható. Tehát, ha D = 0,25 m, akkor az együttható 2, ha D = 0,6 m, akkor az együttható lesz 1,8, és így tovább. Ezen értékek között megtalálható az aritmetikai átlag.

következtetés

Nem kell otthoni számításokat végezni, legyen szó páraelszívóról egy főzőlapra vagy egy otthoni műhelyre a munkahelyén. Ha készenléti egységeket értékesítenek a konyhák számára, akkor a helyi szellőzést általában a műhelyben önállóan szerelik össze, és teljesítményét általában teszteléssel határozzák meg.
