Hogyan válasszunk ventilátort egy lakóépület

Annak érdekében, hogy a saját otthonában a kényszerlégtelenítéses rendszer kényszerséges légáramlást biztosítson, először ki kell választania a legmegfelelőbb axiális, centrifugális vagy csatorna ventilátort az összes szükséges paraméterhez, ami a rendszer legfontosabb működési mechanizmusa.

Az eszköz kiválasztásánál figyelembe kell venni számos különféle külső tényezőt, mint például: a szellőztetett lakóterület teljes térfogata, a légcsatorna alakja, anyaga és keresztmetszete, az atmoszférikus levegő minimális és maximális hőmérséklete, a szellőztető rendszer teljes hossza, valamint néhány más fontos tényező mutatók.

Nagy teljesítményű centrifugális típusú légfúvó.

A hazai rajongók áttekintése

Annak érdekében, hogy segítse az olvasót a legmegfelelőbb megoldás kiválasztásában, ez a cikk leírja a háztartási szellőztető rendszerekhez tervezett különböző típusú elektromos ventilátorokat, valamint azok főbb jellemzőit és egy rövid áttekintést egy adott modell legfontosabb előnyeiről és hátrányairól.

Ez a cikk egyúttal komplett utasításnak is tekinthető a kipufogó- vagy fúvóventilátor kiválasztásához az otthoni szellőztető rendszerhez, kényszerített légáramlással.

A modern lakóház szellőztető rendszere.

Cél és fő funkciók

A természetes levegőáramlással rendelkező háztartási szellőztető rendszer normális működése a légvezeték csatorna bemenete és a kipufogócsatorna kimenete közötti terület enyhe légnyomáscsökkenése miatt válik lehetővé.

Ugyanakkor az ilyen rendszerek normál működéséhez a következő feltételeknek egyszerre kell teljesülniük:

  1. Annak érdekében, hogy a légköri nyomás, és ennek megfelelően a természetes tolóerő szükséges legyen, a kiömlőnyílás legalább 4 méter magasságban helyezkedjen el a bemeneti szinthez képest.
  2. A szükséges kapacitás biztosításához alacsony légsebesség mellett nagy keresztmetszetű légcsatornákat kell használni.
  3. A szellőzőcsövek keresztmetszetének a lehető legközelebb kell lennie a kerülethez, és a belső felületüknek egyenletesnek és simanak kell lenniük, nehogy turbulens légáramlási zavart okozzanak.
A lakóépület természetes szellőzésének rendszere.

Ha a ventilátorrendszer áramkörébe egy elektromos ventilátor van, a fenti okok betartása nem szükséges a következő okok miatt:

  1. A légnyomás és a kipufogó pályák között a légnyomás különbségét a ventilátor járókerék működtetése biztosítja, ezért ebben az esetben a magasságkülönbségnek nincs alapvető jelentősége.
  2. Kényszerített szellőztető rendszerekben a légáramlás sebessége jelentősen magasabb, így a kis szakaszon lévő légcsatornáknak nagyobb a teljesítménye.
  3. A befecskendező vagy elszívó ventilátorok lehetővé teszik a rendszerben magasabb nyomásesés kialakulását, mint a természetes légnyomás esetén, ezért a legtöbb esetben elhanyagolható a belső felületek és a turbulens csavarok ellenállása.
A képen látható egy lakóépület kényszellőztetése.

Figyelj! A természetes szellőztető rendszerek maximális légsebessége 1 m / s, míg a kényszer levegő befecskendezéses rendszerekben vagy a levegő kiszivattyúzása esetén az áramlás legalább 3 m / s sebességgel mozoghat.

Háztartási rajongók fajtái

Szinte minden háztartási ventilátort elektromos motor hajt, de sok modell különbözik a motor teljesítményétől, sebességétől, teljesítményétől, maximális üzemi nyomásától, a használt járókerék típusától, a levegőellátás mértékétől, a méretétől, a súlyától és sok más műszaki paramétertől.

A levegőellátás és az alkalmazott járókerék típusának alapja szerint az összes létező modell többféle típusra osztható.

  1. A legegyszerűbb, de a mindennapi életben leggyakrabban használt legelterjedtebb modellek axiális elektromos rajongók.
A készülék a levegőellátás tengelyirányú rendszerével.
  1. A centrifugális levegő befecskendező áramkörrel rendelkező olyan modellek, amelyek nagyobb nyomást képesek előállítani, és a légáram nagyobb mozgási sebességét fejlesztik, sokkal produktívabbnak számítanak.
  2. Az ilyen modellek egyik fajtája a lapátok átmérőjű elrendezésű rendszer, de a nehézkes kialakítás miatt gyakorlatilag nem használják a mindennapi életben.
  3. Csőcsatornás csőventilátorok beépítéséhez, amelyek kis méretűek és viszonylag alacsony zajszintűek.
Különböző háztartási ventilátor.

Axiális ventilátorok

A tengelyirányú, vagy más szavakkal axiális ventilátor kapta ezt a nevet, mert működés közben a légáramlás mozgásának iránya ugyanazon a tengelyen helyezkedik el a járókerék síkjával.

Ezt a rendszert széles körben használják a háztartási szellőztető rendszerekben, mivel az alábbi előnyökkel rendelkezik:

  1. Elektromotorok Az ilyen eszközök, mint általában, alacsony energiafogyasztással rendelkeznek, ezért meglehetősen gazdaságosak, és hosszú ideig dolgozhatnak megállás nélkül.
  2. Axiális háztartási rajongók nem képesek nagy nyomást kifejleszteni, de ugyanakkor elegendő erővel is rendelkeznek ahhoz, hogy folyamatosan megváltoztassák a helyiség teljes térfogatát. Ez a működési mód biztosítja az egyenletes légcserét a teljes üzemidő alatt, ugyanakkor lehetővé teszi, hogy megszabaduljon a füsttől és a kellemetlen szagtól, valamint hogy elkerülje a piszkozatok előfordulását.
  3. Axiális befecskendező áramkör a levegőnek a legegyszerűbb kialakítása van, amely egyenes átmenő légcsatorna, amelyben egy járókerék van benne, és egy meghajtó elektromos motor, ezért az ilyen eszközök ára lényegesen alacsonyabb, mint más bonyolultabb modellek költsége.
A tengelyirányú fedél felszerelése a falnyílásba.

Tipp A tengelyirányú ventilátorok további előnye a legalacsonyabb zajszint, hasonló eszközök között, ezért leggyakrabban a konyhában, fürdőben, fürdőszobában, fürdőszobában és más bentlakásos helyiségekben történő szellőztetéshez használják elszívóként.

A kipufogó- és nyomóventilátorok centrifugális típusúak

Nagyszámú légvezetékkel és különféle segédeszközökkel rendelkező komplex szellőztetőrendszerek működtetéséhez, valamint a fő befecskendező és elszívó légcsatornák nagy hossza miatt nagy teljesítményű ipari ventilátorokra van szükség, amelyek rövid idő alatt képesek nagy mennyiségű légmennyiséget mozgatni.

Az ilyen problémák megoldására leggyakrabban a mozgó levegő centrifugális rendszerrel rendelkező eszközöket használják, amelyek működési elve a következő:

  1. A gép munkadarabja rozsdamentes vagy horganyzott acélból készült külső fém burkolat, amelynek belsejében egy forgó dob fel van szerelve golyóscsapágyra.
  2. A dob falai nagy számú sugárirányban szerelt lapátot tartalmaznak, amelyek forgás közben elforgatják a levegőáramot, így rotációs mozgást biztosítanak.
  3. A forgatás következtében a centrifugális erő hatására a forgó dob középpontjától a fém burkolat belső oldalára jutnak el a levegő részecskék, amelyek után zárt térben összenyomva a kisülési útvonal kimenetére irányulnak.

Az ipari sugárirányú ventilátorokat általában olyan erőteljes villamos motorok vezérlik, amelyek állandó vagy ciklikus üzemmódban működnek, és manuálisan működnek, vagy az automatikus klímaberendezés érzékelői aktiválódnak.

A centrifugális kompresszor működési elve.

Figyelj! A centrifugális elektromos ventilátorok egyaránt hatékonyan működhetnek mind a levegő ellátásához, mind a levegő eltávolításához, ezért a csatlakoztatás típusától függően mind a befúvó, mind a kipufogó szellőztető rendszerekben alkalmazhatók.

Csatorna rajongók

A csatornaeszközöket elsősorban a légcsatorna belsejében történő beépítésre, valamint a levegő bejuttatására vagy szellőztetésére szolgáló fővezeték feltörésére szánják, független vagy kiegészítő tápellátási és elszívó működtető mechanizmusként.

A csatornafúvók fő megkülönböztető jellemzői között szerepelnek a következő jellemzők:

  1. Leggyakrabban az axiális séma szerint gyártják őket, ezért kompakt méretük és alacsony zajszintjük miatt különböznek egymástól.
  2. Az ilyen készülékek könnyen kezelhetők saját kezükben mind a tervezett, mind pedig a meglévő szellőztető rendszerekben.
  3. Jelenleg a különböző modellek széles választéka áll rendelkezésre, amelyek különböznek méretükön, alakjukon, teljesítményükön és egyéb műszaki paramétereiken, így a megfelelő eszköz kiválasztása nem lesz nehéz.

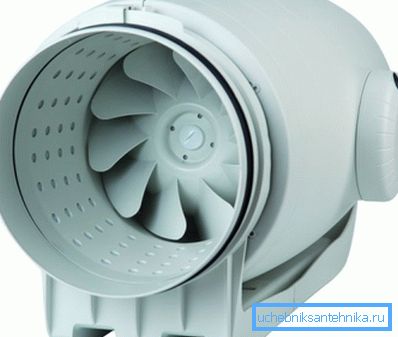

A csatorna feltöltője centrifugális típusú, csökkentett zajszinttel.

Tipp Még beltéri helyzetben is, előnyben kell részesíteni a műanyagból, rozsdamentes acélból vagy más korrózióálló anyagokból készült eszközöket, mivel a vízgőz mindig jelen van az atmoszférikus levegőben, és a szellőztető és légkondicionáló rendszerek hajlamosak a kondenzációra.

Multizone eszközök

Egy központosított füstelszívó rendszerben, valamint egy szellőztető és légkondicionáló rendszerben magánlakóházban kényelmesen használhatunk egy több zónájú eszközt, amely egy nagy teljesítményű centrifugális ventilátor, amelyet egy technikai helyiségben, például egy alagsorban vagy egy padlásban helyeznek el.

Fő jellemzője, hogy a burkolatánál több csatlakozóperem található a kipufogó- vagy kisülő légcsatornák csatlakoztatásához, amelyek mindegyike önállóan különféle lakó- vagy használati helyiségeket tud kiszolgálni.

Így az egyik eszköz teljes egészében biztosítja az egész lakásépület ellátási és elszívó rendszerének működését.

Többlégú centrifugális ventilátor bemeneti és kimeneti fúvókái.

Tippek és trükkök

A hazai rajongók megfelelő választásának megteremtése érdekében a céltól és a konkrét feladatok végrehajtásától függően a következő szabályokat kell követni:

  1. A fürdőszobák és szaniterek hatékony szellőzéséhez egy olyan tengelyirányú készüléket kell kiválasztani, amelynek névleges teljesítménye legalább 30 m / óra.
  2. A magas páratartalmú helyiségekbe való beépítéshez, például a zuhanyzóban vagy a fürdőkádban, biztosítani kell, hogy a védelem szintje ne legyen alacsonyabb, mint az IP.
Kompakt háztartási szellőztető készülék távirányítóval.
  1. Könnyen meghatározható a konyhai kapu optimális teljesítménye a teljes térfogatának 10-gyel történő megszorzásával. Például a 4 x 3 m-es, 2,8 m-es mennyezeti magasságú konyha mérete 33,6 m, a kipufogó ventilátor teljesítménye legalább 330 m ? / óra
  2. A lakóépületek kipufogógáz-kapacitását egy hasonló rendszer határozza meg, de ebben az esetben a helyiség teljes térfogatát nem 10-tel, hanem 3-tal kell megszorozni.
  3. Ha szükséges, gyorsan felmelegítse a helyiséget, akkor használhat elektromos ventilátoros fűtőtesteket a házhoz, amelyben elektromos fűtőelem van a légfúvó járókereke előtt.
Nyitott szárny visszacsapó szelep.

Tipp Annak érdekében, hogy megakadályozza a hűtött atmoszférikus levegő nemkívánatos bejutását az utcáról a helyiségbe, minden háztartási ventilátor fel legyen szerelve egy visszacsapó szeleppel.

következtetés

E cikk elolvasása után azt a következtetést vonhatjuk le, hogy a konyha, a fürdőszoba és a WC, valamint a lakás vagy egy kis magánház lakóhelyiségeihez a legjobb megoldás egy hagyományos axiális ventilátor, amelyet az ablak ablaknyílásában vagy egy közös függőleges emelő szellőzőrácsában szerelnek fel.

Ha vizuális ötletet szeretne látni arról, hogyan kell csinálni magad, megtekintheti a videót ebben a cikkben, vagy olvashat hasonló anyagokat weboldalunkon.
